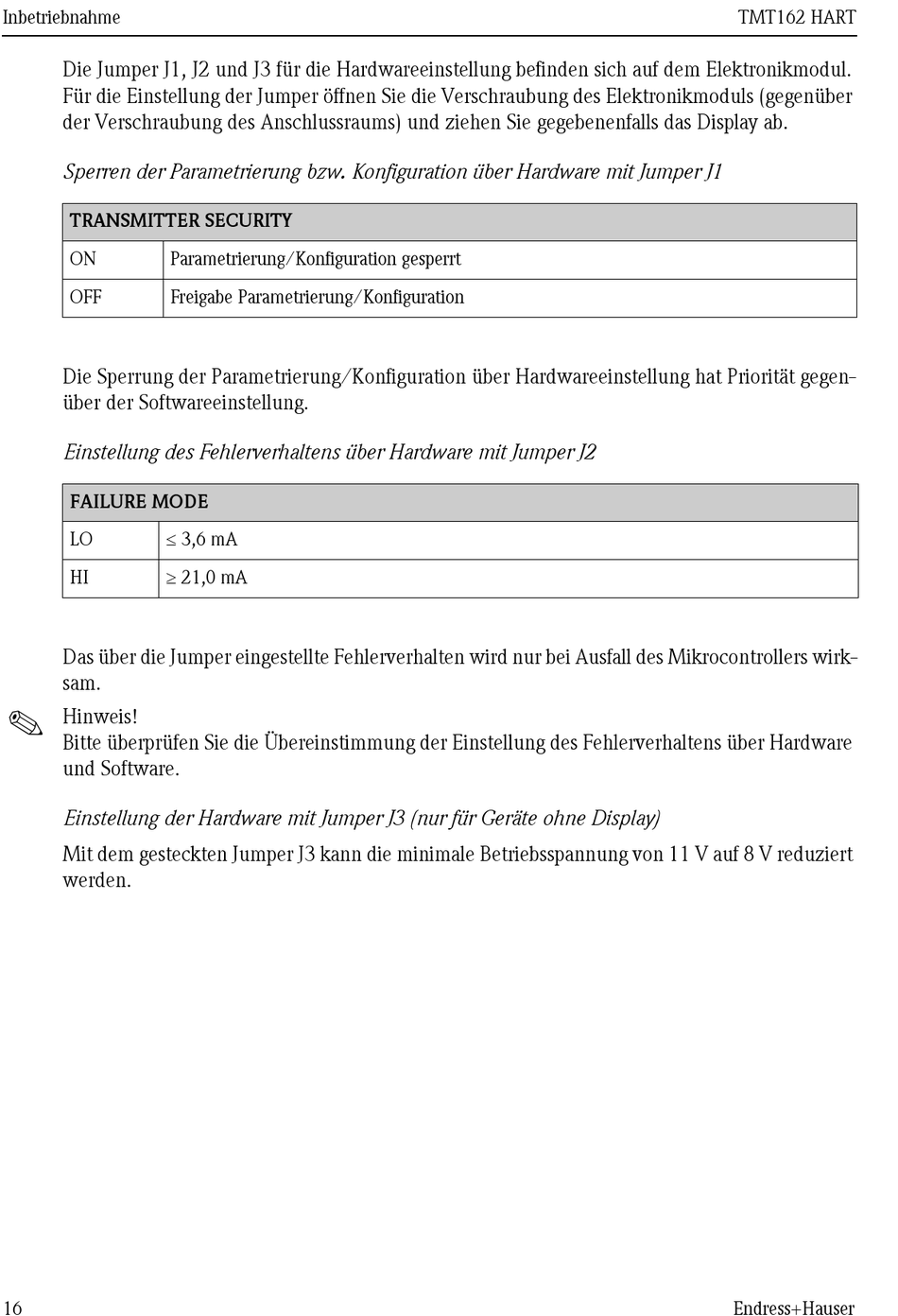

Inbetriebnahme
Die Jumper J1, J2 und J3 für die Hardwareeinstellung befinden sich auf dem Elektronikmodul.
Für die Einstellung der Jumper öffnen Sie die Verschraubung des Elektronikmoduls (gegenüber
der Verschraubung des Anschlussraums) und ziehen Sie gegebenenfalls das Display ab.
Sperren der Parametrierung bzw. Konfiguration über Hardware mit Jumper J1
TRANSMITTER SECURITY
ON Parametrierung/Konfiguration gesperrt
OFF Freigabe Parametrierung/Konfiguration
Die Sperrung der Parametrierung/Konfiguration über Hardwareeinstellung hat Priorität gegen-
über der Softwareeinstellung.
Einstellung des Fehlerverhaltens über Hardware mit Jumper J2
FAILURE MODE
≤ 3,6 mA
LO
≥ 21,0 mA
HI
Das über die Jumper eingestellte Fehlerverhalten wird nur bei Ausfall des Mikrocontrollers wirk-
sam.
!
Hinweis!
Bitte überprüfen Sie die Übereinstimmung der Einstellung des Fehlerverhaltens über Hardware
und Software.
Einstellung der Hardware mit Jumper J3 (nur für Geräte ohne Display)
Mit dem gesteckten Jumper J3 kann die minimale Betriebsspannung von 11 V auf 8 V reduziert
werden.
