SCSI-Festplattensubsystem
7.1.2

SCSI-Festplatteneinschub ein-/ausbauen

Wenn Sie ein Festplattenlaufwerk in einen Einbauplatz einbauen wollen, in dem
bisher kein Festplattenlaufwerk eingebaut ist, so entfernen Sie zuvor den Leer-
einschub aus diesem Einbauplatz.
Leereinschub ausbauen

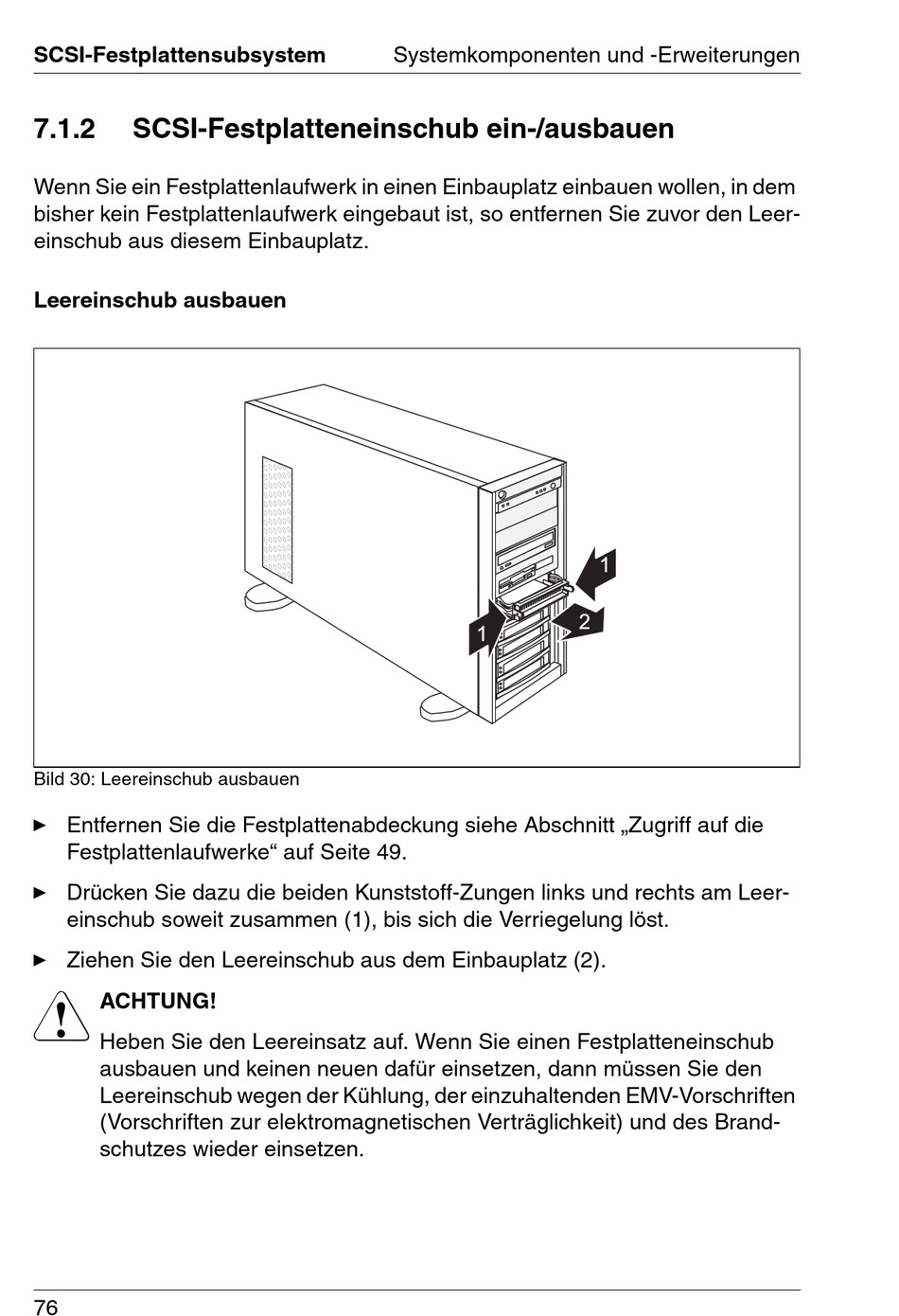

Bild 30: Leereinschub ausbauen
Ê Entfernen Sie die Festplattenabdeckung siehe Abschnitt „Zugriff auf die
Festplattenlaufwerke" auf Seite 49.
Ê Drücken Sie dazu die beiden Kunststoff-Zungen links und rechts am Leer-
einschub soweit zusammen (1), bis sich die Verriegelung löst.
Ê Ziehen Sie den Leereinschub aus dem Einbauplatz (2).
V
ACHTUNG!
Heben Sie den Leereinsatz auf. Wenn Sie einen Festplatteneinschub
ausbauen und keinen neuen dafür einsetzen, dann müssen Sie den
Leereinschub wegen der Kühlung, der einzuhaltenden EMV-Vorschriften
(Vorschriften zur elektromagnetischen Verträglichkeit) und des Brand-
schutzes wieder einsetzen.
76
Systemkomponenten und -Erweiterungen
