Server Einsetzen - Fujitsu PRIMERGY F200 Betriebsanleitung

Installation
Ê Montieren Sie die benötigten Originalteile (wie Tragewinkel oder Kabelma-
nagement).
I
Unter Umständen können eine Reihe der mitgelieferten Rackeinbau-
satzteile nicht verwendet werden da 3rd-Party Rack-Originalteile zum
Einsatz kommen.
Ê Befestigen Sie die mitgelieferten vier Halterungen an den Teleskopschienen
wie im Abschnitt „Einbau ins PRIMECENTER Rack" auf Seite 27 beschrie-
ben.
Ê Montieren Sie die Teleskopschienen mit den entsprechenden Halterungen
ins 3rd-Party Rack wie im Abschnitt „Einbau ins PRIMECENTER Rack" auf
Seite 27 beschrieben.
Ê Setzen Sie den Server ein (siehe Abschnitt „Server einsetzen" auf Seite 39).
Ê Verlegen Sie die Leitungen wie im original Rackhandbuch beschrieben.
Ê Befestigen Sie den Server an der Frontblende mit vier Rändelschrauben
(siehe Bild 17 auf Seite 41).
3.4.5

Server einsetzen

V
ACHTUNG!
Für das Einsetzen des Servers in das Rack sind mindestens zwei Perso-
nen erforderlich.

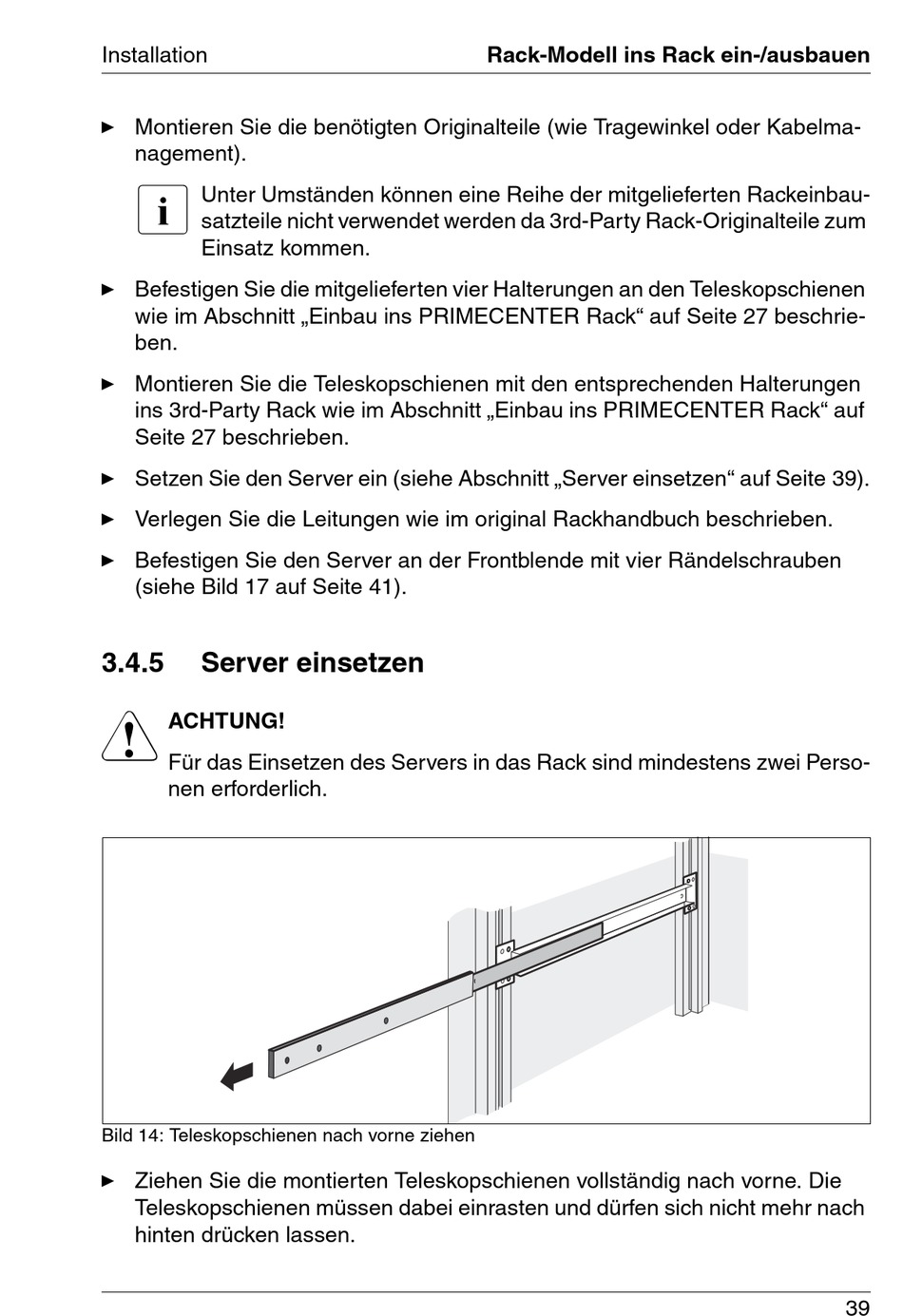

Bild 14: Teleskopschienen nach vorne ziehen
Ê Ziehen Sie die montierten Teleskopschienen vollständig nach vorne. Die
Teleskopschienen müssen dabei einrasten und dürfen sich nicht mehr nach
hinten drücken lassen.
Rack-Modell ins Rack ein-/ausbauen
39
