Fujitsu PRIMERGY F200 Betriebsanleitung Seite 79

Systemkomponenten und -Erweiterungen

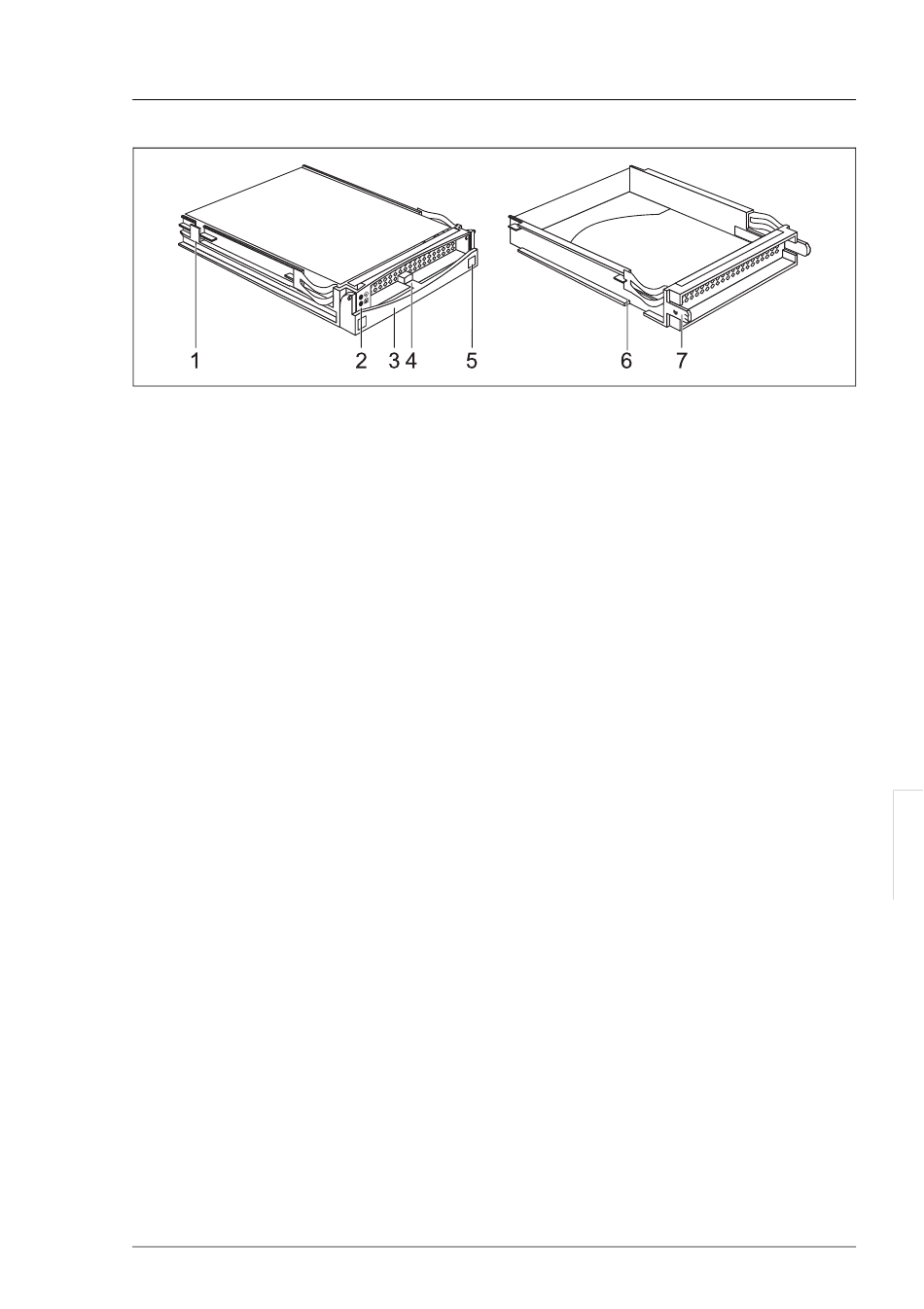

Bild 29: Festplatteneinschub und Leereinschub
1 = Festplatteneinschub (Einschubrahmen mit eingebautem Festplat-
tenlaufwerk)
2 = Anzeigen
HDD Zugriff (LED grün)
HDD Fehler (LED orange)
3 = Griff zum Ver-/Entriegeln des Festplatteneinschubs
4 = Knopf zum Ver-/Entriegeln des Griffs
5 = Vertiefung für das Schild mit der aktuellen Laufwerksbezeichnung
6 = Leereinschub
7 = Zungen zum Entriegeln des Leereinschubs
Funktion der Anzeigen
Grüne Anzeige:
Orange Anzeige:
Die grüne LED leuchtet, wenn auf die Festplatte zugegriffen
wird. Die Festplatte darf jetzt nicht getauscht werden!
Die orange LED blinkt, wenn in Verbindung mit einem
RAID-Controller die Konfiguration ermittelt oder ein
Rebuild durchgeführt wird. Die Festplatte darf jetzt nicht
getauscht werden!
Die orange LED leuchtet konstant, wenn die Festplatte deak-
tiviert und/oder defekt ist und getauscht werden kann.
SCSI-Festplattensubsystem
75
