Rack-Modell ins Rack ein-/ausbauen

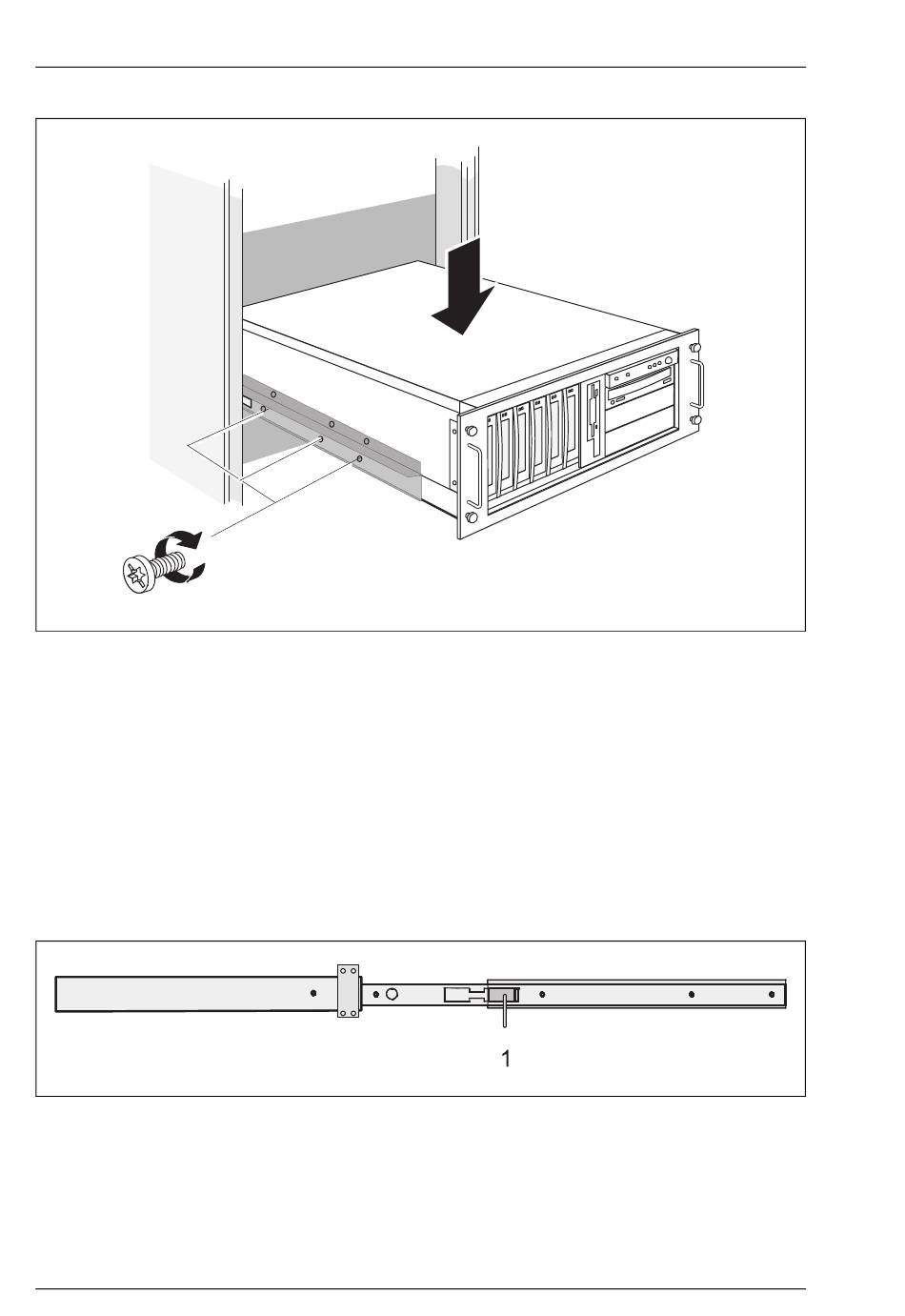

Bild 15: Server ins Rack einsetzen
Ê Legen Sie den Server von oben auf die herausgezogenen Schienen.
Ê Richten Sie den Server so aus, dass sich die Bohrungen der Teleskopschie-
nen und des Servers decken. Die Teleskopschienen dürfen dabei nicht ent-
riegelt werden.
Ê Schrauben Sie die Teleskopschienen mit dem Torx T20-Schlüssel links und
rechts an den Server (sechs Schrauben).
Die folgenden Schritte können wieder von einer Person durchgeführt werden.
Bild 16: Teleskopschiene mit Sicherungsfeder
Ê Drücken Sie an beiden Teleskopschienen die Sicherungsfedern (1) ein.
40
Installation
