SCSI-Festplattensubsystem

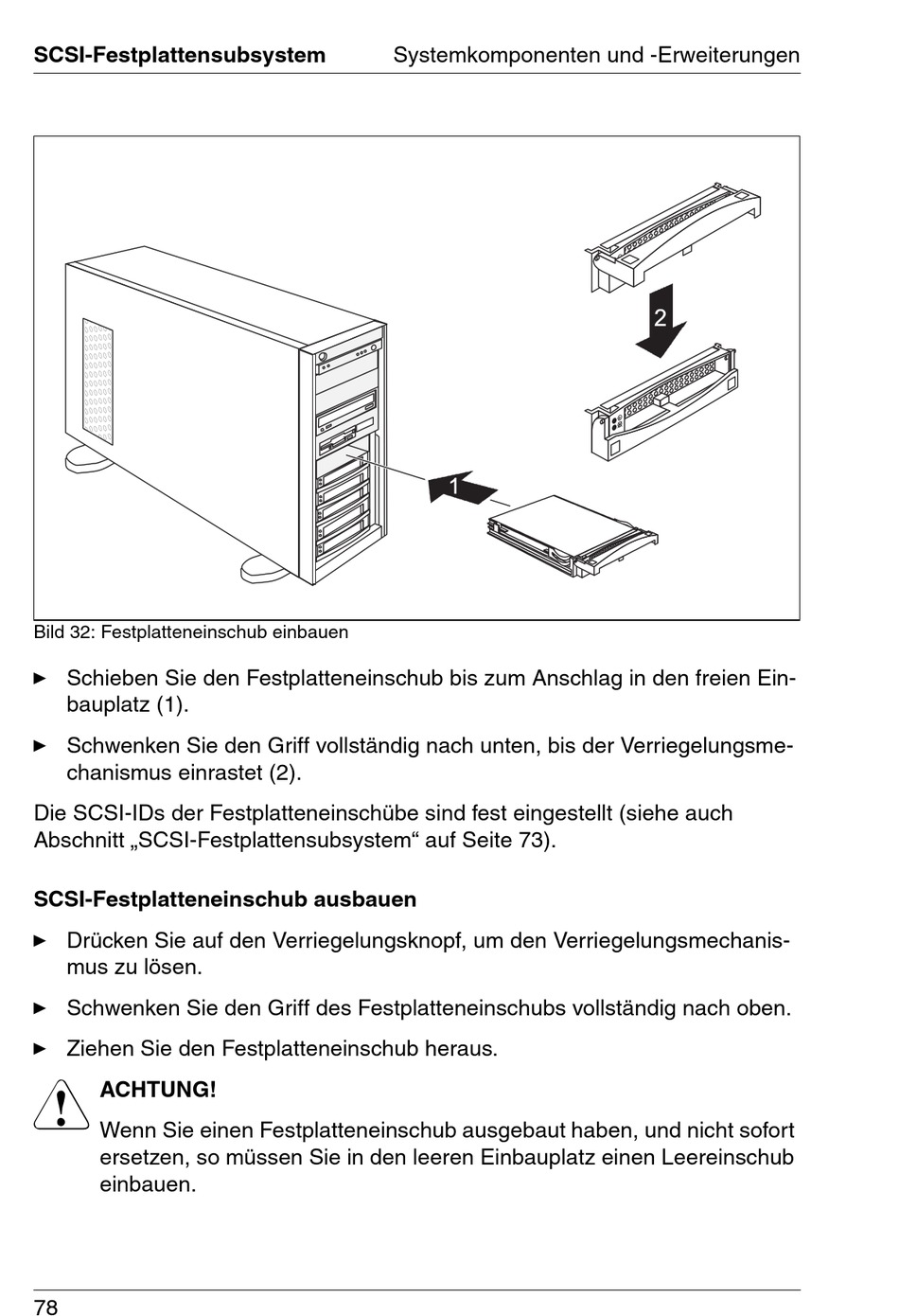

Bild 32: Festplatteneinschub einbauen
Ê Schieben Sie den Festplatteneinschub bis zum Anschlag in den freien Ein-
bauplatz (1).
Ê Schwenken Sie den Griff vollständig nach unten, bis der Verriegelungsme-
chanismus einrastet (2).
Die SCSI-IDs der Festplatteneinschübe sind fest eingestellt (siehe auch
Abschnitt „SCSI-Festplattensubsystem" auf Seite 73).
SCSI-Festplatteneinschub ausbauen
Ê Drücken Sie auf den Verriegelungsknopf, um den Verriegelungsmechanis-
mus zu lösen.
Ê Schwenken Sie den Griff des Festplatteneinschubs vollständig nach oben.
Ê Ziehen Sie den Festplatteneinschub heraus.
V
ACHTUNG!
Wenn Sie einen Festplatteneinschub ausgebaut haben, und nicht sofort
ersetzen, so müssen Sie in den leeren Einbauplatz einen Leereinschub
einbauen.
78
Systemkomponenten und -Erweiterungen
