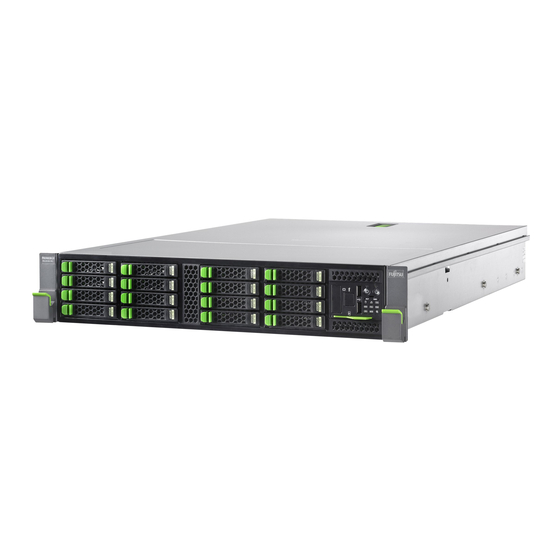

Fujitsu PRIMERGY RX2520 M1 Betriebshandbuch

Gehäusetyp: rack, server kategorie: dual prozessor, prozessorfamilie: intel xeon, prozessormodell: intel xeon e5-2403v2, 1,8 ghz, cpu-kerne: 6
Vorschau ausblenden Andere Handbücher für PRIMERGY RX2520 M1:
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung - Deutsch
FUJITSU Server PRIMERGY RX2520 M1
Betriebsanleitung
Ausgabe Februar 2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu PRIMERGY RX2520 M1

Inhaltszusammenfassung für Fujitsu PRIMERGY RX2520 M1

  • Seite 1 Betriebsanleitung - Deutsch FUJITSU Server PRIMERGY RX2520 M1 Betriebsanleitung Ausgabe Februar 2015...
  • Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.

  • Seite 3: Vorbereitende Hinweise

    Vorbereitende Hinweise Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". Machen Sie sich vor der Verwendung des Produkts mit den darin enthaltenen Sicherheitshinweisen vertraut.
  • Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
  • Seite 5 Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: http://jp.fujitsu.com/platform/server/primergy/harddisk/ Nur für Japan: Einige der in diesem Handbuch enthaltenen Abschnitte gelten nicht für Japan. Zu diesen Optionen zählen: – CSS (Customer Self Service)
  • Seite 6 Betriebsanleitung RX2520 M1...

  • Seite 7: Inhaltsverzeichnis

    Inhalt Einleitung ......11 Übersicht über die Dokumentation ....12 Konzept und Zielgruppen dieses Handbuchs .
  • Seite 8 Inhalt 5.4.2 Kabelzugentlastungsklemme einsetzen ... . . 60 Hinweise zum Anschließen/Lösen von Kabeln ..61 Inbetriebnahme und Bedienung ....63 Bedien- und Anzeigeelemente .
  • Seite 9 Inhalt Uhrzeit und Datum stimmen nicht ....92 System fährt nicht hoch ....92 Laufwerke beim Systemstart "dead"...
  • Seite 10 Inhalt Betriebsanleitung RX2520 M1...

  • Seite 11: Einleitung

    Einleitung Der PRIMERGY RX2520 M1 ist ein Dual-Socket-Rack-Server, der ganz auf Vielseitigkeit und Skalierbarkeit ausgerichtet ist. Sein neues modulares Konzept bietet exzellente Erweiterbarkeit mit bis zu 12 Festplattenlaufwerken, 1PCI-Gen2-Karte, 6 PCIe-Gen3-Karten und bis zu 192 GB RAM in einem einzelnen, 2 Höheneinheiten (HE) belegenden Gehäuse. Darüber hinaus sorgt die neue Intel®...

  • Seite 12: Übersicht Über Die Dokumentation

    Einleitung Übersicht über die Dokumentation Weitere Informationen zu Ihrer PRIMERGY RX2520 M1 Systemeinheit sind in folgenden Dokumenten enthalten: – "Quick Start Hardware - FUJITSU Server PRIMERGY RX2520 M1" – "ServerView Quick Start Guide" – Handbuch "Safety Notes and Regulations" " 安全上のご注意 " für Japan –...

  • Seite 13: Konzept Und Zielgruppen Dieses Handbuchs

    Einleitung Weitere Informationsquellen: – ServerView Suite Glossar – Handbuch zum Bildschirm – Dokumentation für Boards und Laufwerke – Betriebssystemdokumentation – Informationsdateien auf Ihrem Betriebssystem Konzept und Zielgruppen dieses Handbuchs Diese Betriebsanleitung zeigt Ihnen, wie Sie den Server aufstellen, in Betrieb nehmen und bedienen können.
  • Seite 14 Einleitung Betriebsanleitung RX2520 M1...

  • Seite 15: Funktionsübersicht

    Dieser Abschnitt enthält Informationen zu den Funktionen und technischen Daten des PRIMERGYRX2520 M1-Servers. Informationen zu den Hauptmerkmalen und dem Layout des System Boards finden Sie im Handbuch "FUJITSU Server PRIMERGY RX2520 M1 Server Upgrade und Maintenance Manual". Leistungsmerkmale Customer Self Service (CSS) Das PRIMERGY Customer Self Service (CSS)-Konzept ermöglicht es Ihnen, in...
  • Seite 16 System Board Die Leistungsmerkmale des System Boards sind im "FUJITSU Server PRIMERGY RX2520 M1 Upgrade und Maintenance Manual" beschrieben und die Setup-Möglichkeiten sind im "D3169 BIOS Setup Utility für FUJITSU Server PRIMERGY RX2520 M1 Referenzhandbuch" beschrieben. USB-Flash-Modul (UFM) (optional) Das System Board ist werkseitig mit einem Steckplatz für UFM (USB Flash Module) ausgestattet.
  • Seite 17 Funktionsübersicht – Erstellen Sie unbedingt einen Backup des TPM-Inhaltes. Befolgen Sie dazu die Anweisungen der Dritthersteller. Ohne diesen Backup kann im Defektfall des TPMs oder des System Boards nicht mehr auf Ihre Daten zugegriffen werden. – Bitte informieren Sie im Defektfall Ihren Service vor seinem Einsatz über die TPM-Aktivierung und halten Sie die Backup-Kopien des TPM-Inhaltes bereit.
  • Seite 18 /SATA-Festplattenlaufwerk mit einer Bauhöhe von maximal 15 mm. Die Verbindung zur SAS-/SATA-Rückwand erfolgt kabellos. Dies ermöglicht ein einfaches Stecken oder Ziehen der Festplattenmodule (weitere Einzelheiten siehe "FUJITSU Server PRIMERGY RX2520 M1 Server Upgrade und Maintenance Manual"). Das Festplattensubsystem ist für SAS/SATA ausgelegt mit jeweils einem Kanal für jedes Festplattenlaufwerk.
  • Seite 19 Abschnitt "SAS-/SATA-Controller konfigurieren" auf Seite Weitere Informationen zu SAS-/SATA-RAID-Controllern finden Sie im "Modular RAID Controller Installation Guide" (auf dem Fujitsu Manual- Server unter Industry Standard Servers - Expansion Cards - Storage Adapters - LSI SAS / SCSI RAID Controllers). Weitere Informationen zu anderen SAS-/SATA-RAID-Controllern (z. B.
  • Seite 20 Optional kann durch ein zusätzliches Netzteil eine redundante Stromversorgung eingerichtet werden. Bei Defekt eines Netzteils gewährleistet die redundante Konfiguration den Weiterbetrieb. Das defekte Netzteil kann im Betrieb getauscht werden (weitere Einzelheiten siehe "FUJITSU Server PRIMERGY RX2520 M1 Server Upgrade und Maintenance Manual"). ® Cool-safe Advanced Thermal Design Die ATD-Funktion ist für die Systemvariante 12 x 3.5’’...
  • Seite 21 Funktionsübersicht Diese Option kann nur werksseitig bestellt werden und wird durch das Logo auf dem Typenleistungsschild gekennzeichnet. ACHTUNG! In ein System mit Cool-safe® Advanced Thermal Design Option dürfen nur Komponenten eingebaut werden, die den erweiterten Betriebsbereich unterstützen. Diese Information ist im Konfigurator beschrieben.
  • Seite 22 Funktionsübersicht Die Prefailure Detection and Analyzing-Technologie (PDA) von Fujitsu analysiert und überwacht alle für die Systemzuverlässigkeit wichtigen Komponenten. Durch die RAID-Funktionalität des SAS-RAID-Controllers wird die Verfügbarkeit des Systems erhöht. Zusätzliche Verfügbarkeit bieten die Hot-Plug-Festplattenmodule. iRMCS4 mit integriertem Management-LAN-Anschluss Der iRMC S4 (integrated Remote-Management-Controller) ist ein Baseboard Management Controller (BMC) mit integriertem Management-LAN-Anschluss und erweiterter Funktionalität, die bisher nur durch zusätzliche Einsteckkarten...
  • Seite 23 Server Management Das Server Management wird mit Hilfe der mitgelieferten Software ServerView Operations Manager und der PDA-Technologie (Prefailure Detection and Analysis) von Fujitsu realisiert. PDA meldet dem Systemverwalter frühzeitig drohende Systemfehler oder Überlastungen, so dass vorbeugend darauf reagiert werden kann.
  • Seite 24 Das mit den Utilities von Fujitsu gelieferte Flash-EPROM-Programm unterstützt ein schnelles BIOS-Update. Durch den auf dem System Board integrierten iRMC (integrated Remote- Management-Controller) kann der PRIMERGY RX2520 M1 Server auch aus der Ferne (remote) gewartet werden. Dadurch werden Remote-Diagnose zur Systemanalyse, Remote-Konfiguration und ein Remote-Restart auch bei Ausfall des Betriebssystems oder Auftreten von Hardware-Fehlern ermöglicht.
  • Seite 25 Redirection, AVR) starten und virtuelle Laufwerke als Remote Storage einbinden. Weitere Informationen zum iRMC S4 finden Sie im Handbuch "iRMC S4 - integrated Remote Management Controller" (auf dem Fujitsu Manual- Server unter x86 Servers - Software - ServerView Suite - Out-Of-Band Management).

  • Seite 26: Technische Daten Des Servers

    Funktionsübersicht Technische Daten des Servers In diesem Abschnitt werden die technischen Daten des Servers behandelt. Bei Daten für diesen Server bleiben Aktualisierungen ohne vorherige Ankündigung vorbehalten. Bitte beachten Sie dies im Voraus. System Board System Board Typ D3169 Chipsatz Intel C600 Prozessor Prozessoranzahl und - 1 oder 2 Intel Xeon E5-2400 v2 Prozessoren...
  • Seite 27 Funktionsübersicht Schnittstellen USB-Anschlüsse 11 x USB 2.0 (2 x vorne, 4 x hinten, 3 x intern für Backup-Geräte plus 1 x für USB-Stick, 1 x für USSD) Grafik (15 Pin) 2x VGA (davon 1x optional vorne) Serial 1 x seriell RS-232C, nutzbar für iRMC oder System oder Shared LAN / Ethernet (RJ45) Standardmäßig 2 x 1 Gbit/s Ethernet.
  • Seite 28 Modul (TPM) (optional) RAID-Controllers (Erweiterungskarten) RAID-Controllers RAID 5/6 Ctrl., HDD SAS 6 Gb, Fujitsu, 8 Ports ext. RAID-Level: 0, 1, 10, 5, 50, 6, 60, 1 GB Cache, Optionale FBU (basierend auf LSI SAS2208). RAID-5/6-Controller, HDD-SAS 6 Gb, Fujitsu, 8 Ports int. RAID-Level: 0, 1, 10, 5, 50, 6, 60, 1024 MB Cache, optionale FBU (basierend auf LSI SAS2208).
  • Seite 29 Funktionsübersicht Laufwerks-Einbauplätze Konfiguration 8 x 3,5 Zoll, 12 x 3,5 Zoll für SAS/SATA, 4 x 2,5 Zoll, Festplatten- 8 x 2,5 Zoll, 12 x 2,5 Zoll, 16 x 2,5 Zoll für Einbauplatz SAS/SATA/SSD optional Einbauplätze 1x 5,25/1,6 Zoll für Backup-Gerät oder bedienbare Laufwerke 1x 3,5/1,6 Zoll für Backup-Gerät oder 1 x 5,25/0,5 Zoll für ODD-Laufwerk oder...

  • Seite 30: Funktionsübersicht

    Funktionsübersicht Status-LED auf der Global-Error-/CSS-/ID-Anzeige (orange / gelb / blau) Rückseite des LAN-Verbindungsanzeige (grün) Systems: LAN-Geschwindigkeitanzeige (grün/gelb) Service-Anzeigen ServerView Local Service Display (LSD) (optional): Maße / Gewicht Rack (B x T x H) 482.6 mm (bezel) / 445 mm (Chassis äußere Abmessungen) / 430,8 mm (Chassis) x 770 mm (äußere Abmessungen) x 86.6 mm Montagetiefe Rack...
  • Seite 31 Funktionsübersicht Geräuschpegel (je nach Konfiguration) Der Geräuschpegel hängt von der jeweiligen Systemkonfiguration ab. Minimalkonfiguration Standardkonfiguration Schallleistungspe < 5.1 B (Standby) < 5.2 B (Standby) gel L (ISO < 5.1 B (Betrieb) < 5.3 B (Betrieb) 9296) < 8 B (volle Lüftergeschwindigkeit) <...
  • Seite 32 Funktionsübersicht Bildschirmauflösung Es gelten die nachfolgend angegebenen Bildschirmauflösungen für den Grafik- Controller auf dem System Board. Der Grafik-Controller ist im iRMC (integrierter Remote-Management-Controller) integriert. Bildschirmauflösung Maximale Maximale Anzahl der Farben (Pixel) Bildwiederholfrequ enzen (Hz) 640x480 32 Bit 800x600 32 Bit 1024x768 32 Bit 1152x864...
  • Seite 33 Funktionsübersicht Elektromagnetische Verträglichkeit International CISPR 22 Europa EN 55022 Class A EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI 300386 USA / Kanada 47CFR part 15 Class A / ICES-003 Taiwan CNS 13438 Class A China GB 9245 / GB 17625 Japan VCCI Class A / JEITA Korea...
  • Seite 34 Funktionsübersicht Betriebsanleitung RX2520 M1...

  • Seite 35: Installationsschritte Übersicht

    Installationsschritte Übersicht Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Servers. Die Verweise führen Sie zu den Abschnitten in denen Sie weitere Informationen zum entsprechendem Installationsschritt finden: Ê Machen Sie sich bitte zuallererst mit den Sicherheitshinweisen im "Wichtige Hinweise"...
  • Seite 36 Installation ohne den ServerView Installation Manager" auf Seite 85). Weitere Informationen zur Remote- oder lokalen Installation des Servers finden Sie im Handbuch "ServerView Suite Installation Manager" (auf dem Fujitsu Manual-Server unter x86 Servers - Software - ServerView Suite - Server Installation and Deployment). Betriebsanleitung RX2520 M1...

  • Seite 37: Wichtige Hinweise

    Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die beim Umgang mit Ihrem Server unbedingt zu beachten sind. Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sind ebenfalls im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " beschrieben. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik.
  • Seite 38 Wichtige Hinweise Vor Inbetriebnahme ACHTUNG! Beachten Sie beim Aufstellen und vor Betrieb des Geräts eventuelle ● Hinweise für die Umgebungsbedingungen Ihres Geräts (siehe "Umgebungsbedingungen" auf Seite 30). Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht ● wird, kann Betauung - sowohl am Geräteäußeren als auch im Geräteinneren - auftreten.
  • Seite 39 Wichtige Hinweise ACHTUNG! Stellen Sie sicher, dass die Steckdosen am Gerät oder die ● vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen der Hausinstallation frei zugänglich sind. Die Ein-/Aus-Taste bzw. der Hauptschalter (wenn vorhanden) trennt ● das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung ziehen Sie alle Netzstecker aus den vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen.
  • Seite 40 Wichtige Hinweise ACHTUNG! Der bestimmungsgemäße Betrieb des Systems (gemäß IEC 60950- ● 1/2 bzw. EN 60950-1/2) ist nur bei vollständig montiertem Gehäuse und eingebauten Rückseitenabdeckungen für Einbauplätze gewährleistet (elektrischer Schlag, Kühlung, Brandschutz, Funkentstörung). Installieren Sie nur Systemerweiterungen, die den Anforderungen ●...
  • Seite 41 Bei unsachgemäßem Austausch einer Batterie im Gerät besteht ● Explosionsgefahr. Batterien dürfen nur durch identische oder vom Hersteller empfohlene Typen ersetzt werden (siehe "FUJITSU Server PRIMERGY RX2520 M1 Upgrade und Maintenance Manual"). Entsorgen Sie Batterien nicht über den Hausmüll. ●...
  • Seite 42 Wichtige Hinweise Umgang mit CDs/DVDs/BDs und optische Laufwerken Bei Geräten mit optischen Laufwerken sind folgende Hinweise zu beachten. ACHTUNG! Verwenden Sie ausschließlich einwandfreie CDs/DVDs/BDs, um ● Datenverlust, Beschädigungen am Gerät und Verletzungen zu vermeiden. Überprüfen Sie jede CD/DVD/BD vor dem Einlegen in das Laufwerk ●...
  • Seite 43 Wichtige Hinweise Entnehmen Sie vorsichtshalber den Datenträger aus dem optischen ● Laufwerk, wenn dieses längere Zeit nicht verwendet werden soll. Lassen Sie die Schublade des optischen Laufwerks geschlossen, damit keine Fremdsubstanzen wie z. B. Staub in das Laufwerk eindringen. Fassen Sie CDs/DVDs/BDs an ihrem Rand an, um ihre Oberfläche ●...
  • Seite 44 Wichtige Hinweise Durch folgende Maßnahmen vermeiden Sie Beschädigungen des optischen Laufwerks und der CDs/DVDs/BDs sowie einen vorzeitigen Verschleiß der Datenträger: – Legen Sie die CDs/DVDs/BDs nur bei Bedarf ins Laufwerk und entnehmen Sie sie nach Gebrauch. – Bewahren Sie die Datenträger in geeigneten Hüllen auf. –...
  • Seite 45 Wichtige Hinweise Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten ● Gegenstandes), bevor Sie mit den Komponenten arbeiten. Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung ● sein. Verwenden Sie ein für diese Zwecke geeignetes Erdungskabel, welches Sie ●...

  • Seite 46: Energy Star

    Wichtige Hinweise ENERGY STAR Produkte, die gemäß ENERGY STAR zertifiziert und gekennzeichnet sind, halten bei Auslieferung die Anforderung in vollem Umfang ein. Beachten Sie, dass nachträglich installierte Software, Änderungen der Hardware-Konfiguration, der Energieoptionen oder im BIOS Auswirkungen auf den Energieverbrauch haben können. Die durch den ENERGY STAR garantierten Eigenschaften können dann nicht mehr zugesichert werden.

  • Seite 47: Fcc Class A Compliance Statement

    Stromkreis als die des Empfangsgeräts gespeist wird. Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. ● Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen.

  • Seite 48: Server Transportieren

    Wichtige Hinweise WARNUNG: Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. Server transportieren ACHTUNG! Transportieren Sie den Server nur in seiner Originalverpackung oder in einer anderen geeigneten Verpackung, die Schutz gegen Stoß...

  • Seite 49: Hinweise Zum Einbau Des Servers Im Rack

    Wichtige Hinweise Hinweise zum Einbau des Servers im Rack ACHTUNG! Wegen seines Gewichtes und der äußeren Abmessungen ● erfordert der Einbau des Servers ins Rack aus Sicherheitsgründen mindestens zwei Personen. (Für Japan, siehe " 安全上のご注意 ".) Setzen Sie den Server nicht ins Rack, indem Sie ihn mittels der QRLs ●...

  • Seite 50: Umweltschutz

    Wichtige Hinweise Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden. Dies schont Ressourcen und entlastet somit die Umwelt. Weitere Informationen hierzu finden Sie unter: –...
  • Seite 51 Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder von unserem Recycling-Zentrum in Paderborn: Fujitsu Technology Solutions Recycling Center D-33106 Paderborn Tel.
  • Seite 52 Wichtige Hinweise Betriebsanleitung RX2520 M1...

  • Seite 53: Hardware Einbauen

    Hardware einbauen ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" ● auf Seite Der Server sollte keinen extremen Umgebungsbedingungen ● ausgesetzt werden (siehe "Umgebungsbedingungen" auf Seite 30). Schützen Sie den Server vor Staub, Feuchtigkeit und Hitze. Halten Sie die in der Tabelle angegebene Akklimatisierungszeit ein, ●...

  • Seite 54: Server Auspacken

    Hardware einbauen Server auspacken ACHTUNG! Beachten Sie die Sicherheitshinweise in "Einleitung" auf Seite Wenn Sie den Server heben oder tragen, arbeiten Sie unbedingt mindestens zu zweit. (Für Japan, siehe " 安全上のご注意 "). Packen Sie den Server erst am Aufstellungsort aus. Ê...

  • Seite 55: Server Ins Rack Ein-/Ausbauen

    Kippschutz montiert ist. Werden mehrere Einheiten gleichzeitig aus dem Rack gezogen, besteht die Gefahr, dass das Rack umkippt. Fujitsu Rack-Systeme Die Fujitsu-Rack-Systeme unterstützen den Einbau von PRIMERGY-Servern: – PRIMECENTER Rack – PRIMECENTER M1 Rack – DataCenter Rack –...
  • Seite 56 Hardware einbauen Die Fujitsu-Rack-Systeme haben folgende Merkmale: – Schienensysteme, die ohne Werkzeug montierbar sind – Trägersysteme mit Längenausgleich-Möglichkeit, die eine Anpassung an verschiedene Rack-Tiefen gewährleisten Asymmetrische PRIMECENTER und DataCenter Racks bieten ein erweitertes Kabelmanagement im seitlichen Rack-Bereich. 3rd-Party Racks Der Einbau in die meisten derzeit gängigen Rack-Systeme anderer Hersteller (3rd-Party-Racks) wird unterstützt.

  • Seite 57: Geräte An Server Anschließen

    Die Anschlüsse finden Sie an der Vorder- und Rückseite des Servers. Welche zusätzlichen Anschlüsse an Ihrem Server verfügbar sind, hängt von den eingebauten Erweiterungskarten ab. Nähere Informationen dazu entnehmen Sie bitte dem "FUJITSU Server PRIMERGY RX2520 M1 Server Upgrade und Maintenance Manual". Bild 2: Anschlussfeld an der Rückseite...
  • Seite 58 Hardware einbauen Ein optionaler Video-Anschluss (1) sowie zwei zusätzliche USB-Anschlüsse (2) befinden sich an der Frontseite des Servers (Bild Bild 3: Frontseiten-Anschlüsse Ein gleichzeitiger Anschluss von Komponenten mit hohem Strombedarf (z. B. externen USB-Festplattenlaufwerken) kann zum Abschalten dieser USB-Anschlüsse führen. Bildschirm, Tastatur und Maus anschließen Ê...

  • Seite 59: Server An Die Stromquelle Anschließen

    Um eine redundante Stromversorgung zu erreichen, kann ein zweites Hot-Plug- Netzteil hinzugefügt werden. Bei Defekt eines Netzteils garantiert das andere Netzteil den uneingeschränkten Weiterbetrieb. Jedes Hot-Plug-Netzteil kann im Betrieb getauscht werden (siehe "FUJITSU Server PRIMERGY RX2520 M1 Server Upgrade und Maintenance Manual"). ACHTUNG! Der Server stellt sich automatisch auf eine Netzspannung von 100 V - 240 V ein.

  • Seite 60: Kabelzugentlastungsklemme Einsetzen

    Hardware einbauen 5.4.2 Kabelzugentlastungsklemme einsetzen Sie können die Netzkabel in einer Kabelzugentlastungsklemme befestigen, damit die Kaltgerätestecker nicht versehentlich vom Server getrennt werden können. Bild 4: Kabelklemme (Beispiel AC-Netzteil) Ê Ziehen Sie die Kabelzugsentlastungsklemme auf (1). Ê Ziehen Sie das Netzkabel durch die Kabelzugentlastungsklemme (2). Ê...

  • Seite 61: Hinweise Zum Anschließen/Lösen Von Kabeln

    Hardware einbauen Hinweise zum Anschließen/Lösen von Kabeln ACHTUNG! Lesen Sie immer die Dokumentation zum externen Gerät, das Sie anschließen wollen. Stecken oder ziehen Sie niemals Kabel während eines Gewitters. Ziehen Sie nie am Kabel, wenn Sie es lösen! Fassen Sie das Kabel immer am Stecker an.
  • Seite 62 Hardware einbauen Information zur Sicherung von elektromagnetischer Verträglichkeit Alle Daten- und Signalkabel müssen über eine ausreichende Schirmung verfügen Die Verwendung eines Kabels vom Typ S/FTP Cat5 oder höher wird empfohlen. Der Gebrauch von ungeschirmten oder schlecht geschirmten Kabeln kann zu einer erhöhten Störaussendung und/oder einer verminderten Fehler-Toleranz des Geräts führen.

  • Seite 63: Inbetriebnahme Und Bedienung

    Inbetriebnahme und Bedienung ACHTUNG! Beachten Sie die Sicherheitshinweise in Kapitel "Wichtige Hinweise" auf Seite 37 Bedien- und Anzeigeelemente 6.1.1 Die Frontseite Bild 5: Beispiel einer Frontseite mit 2,5-Zoll-HDDs Bild 6: Beispiel einer Frontseite mit 3,5-Zoll-HDDs Betriebsanleitung RX2520 M1...

  • Seite 64: Bedienelemente Und Anzeigen Für 2,5-Zoll-Variante

    Inbetriebnahme und Bedienung 6.1.2 Bedienelemente und Anzeigen für 2,5-Zoll-Variante Bild 7: Frontseite der 2,5-Zoll-Variante: Anzeigen und Bedienelemente 1 HDD-/SSD-Aktivitätsanzeige 5 Betriebsanzeige 2 Reset-Taste 6 Ein-/Aus-Taste 3 ID-Anzeige 7 NMI-Taste 4 ID-Taste 8 CSS-Anzeige 9 Temperaturfehler-Anzeige 13 Netzteil-Fehler-Anzeige 10 Lüfter-Fehler-Anzeige 14 CPU-Fehler-Anzeige 11 Global-Error-Anzeige 15 HDD-/SSD-Fehler-Anzeige 12 Speicher-Fehler-Anzeige...

  • Seite 65: Bedienelemente

    Inbetriebnahme und Bedienung ID-Karte Die ID-Karte können Sie bis zum Anschlag herausziehen und wieder einschieben.Auf der ID-Karte finden Sie diverse Systeminformationen wie Produktbezeichnung, Seriennummer, MAC-Adressen und DNS-Name (in Japan nur Produktbezeichnung und Seriennummer). 6.1.2.1 Bedienelemente Ein-/Aus-Taste Wenn das System ausgeschaltet ist, wird mit einem Druck auf die Ein-/Aus-Taste das System eingeschaltet.

  • Seite 66: Anzeigen Am Bedienfeld

    Inbetriebnahme und Bedienung 6.1.2.2 Anzeigen am Bedienfeld Betriebsanzeige (dreifarbig) – Leuchtet grün, wenn der Server eingeschaltet ist. – Leuchtet orange, wenn der Server ausgeschaltet ist, aber Netzspannung anliegt (Standby-Modus). Nachdem der Server an das Stromnetz angeschlossen wurde, dauert es etwa 60 Sekunden, bis der Server in den Standby-Modus wechselt.
  • Seite 67 Inbetriebnahme und Bedienung Global-Error-Anzeige (orange) – Leuchtet orange, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. – Blinkt orange, wenn ein Fehler erkannt wurde, der einen Service-Einsatz erfordert. – Leuchtet nicht, wenn kein kritisches Ereignis vorliegt. Nach einem Aus-/Einschalten des Systems wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist.
  • Seite 68 Inbetriebnahme und Bedienung ID-Anzeige (blau) Leuchtet blau, wenn das System durch Druck auf die ID-Taste ausgewählt wurde. Ein erneuter Druck auf die Taste deaktiviert die Anzeige. Die ID-Anzeige kann auch über den ServerView Operations Manager und die iRMCS4-Web-Oberfläche aktiviert werden; zudem kann ihr Status an den ServerView Operations Manager und den iRMCS4 gemeldet werden.

  • Seite 69: Bedienelemente Und Anzeigen Für 3,5-Zoll-Variante

    Inbetriebnahme und Bedienung 6.1.3 Bedienelemente und Anzeigen für 3,5-Zoll-Variante Bild 8: Frontseite der 2,5-Zoll-Variante: Anzeigen und Bedienelemente 1 Betriebsanzeige 5 NMI-Taste 2 Ein-/Aus-Taste / 6 Global-Error-Anzeige Betriebsanzeige 3 ID-Taste / ID-Anzeige 7 CSS-Anzeige 4 HDD-/SSD-Aktivitätsanzeige 8 Reset-Taste 6.1.3.1 Bedienelemente Ein-/Aus-Taste Wenn das System ausgeschaltet ist, wird mit einem Druck auf die Ein-/Aus-Taste das System eingeschaltet.

  • Seite 70: Anzeigen Am Bedienfeld

    Inbetriebnahme und Bedienung NMI-Taste ACHTUNG! Bitte nicht betätigen! Möglicher Datenverlust! Die NMI-Taste darf nur vom Service benutzt werden. Reset-Taste Ein Druck auf die Reset-Taste führt zu einem Neustart des Systems. ACHTUNG! Möglicher Datenverlust! ID-Taste Bei Betätigung der ID-Taste leuchten die ID-Anzeigen (blau) an der Front- und Rückseite des Servers.
  • Seite 71 Inbetriebnahme und Bedienung Betriebsanzeige (Netzkabel angeschlossen)(grün) über der Ein-/Aus-Taste Leuchtet nicht in den folgenden Fällen: – das System ist nicht mit dem Netz verbunden – das System ist eingeschaltet und im normalen Betrieb (S0) Leuchtet grün, wenn einer der folgenden Fälle eintritt: –...
  • Seite 72 Inbetriebnahme und Bedienung CSS-Anzeige (gelb) – Leuchtet gelb, wenn ein Prefailure-Ereignis für eine CSS- Komponente erkannt wurde, das Sie im Rahmen des CSS- Konzepts selbst (vorsorglich) beheben können. – Blinkt gelb, wenn ein Fehlerfall erkannt wurde, den Sie im Rahmen des CSS-Konzepts selbst beheben können. –...

  • Seite 73: Anzeigen An Den Laufwerken

    Inbetriebnahme und Bedienung 6.1.4 Anzeigen an den Laufwerken Aktivitätsanzeige des optischen Laufwerks Leuchtet grün, wenn auf das Speichermedium zugegriffen wird. Festplattenlaufwerk-Anzeigen Bild 9: Anzeigen auf den 2,5-Zoll HDD-Modulen Bild 10: Anzeigen auf den 3,5-Zoll HDD-Modulen 1 LED HDD BUSY grün –...
  • Seite 74 Inbetriebnahme und Bedienung SSD-Anzeigen Bild 11: Anzeigen auf den SSD-Laufwerken 1 LED BUSY grün – leuchtet: SSD in active phase (Laufwerk aktiv) – Leuchtet nicht: SSD inactive (Laufwerk nicht aktiv) 2 LED FAULT (orange) orange (in Verbindung mit einem RAID-Controller) –...

  • Seite 75: Rückseite Des Servers

    Inbetriebnahme und Bedienung 6.1.5 Rückseite des Servers CSS-, Global-Error- und ID-Anzeige Bild 12: Anzeige am Anschlussfeld: Global-Error-/CSS-/ID-Anzeige Global-Error-/CSS-/ID-Anzeige (orange, gelb und blau) Global-Error-Anzeige (orange) – Leuchtet orange, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. – Blinkt orange, wenn ein Fehler erkannt wurde, der einen Service-Einsatz erfordert.
  • Seite 76 Inbetriebnahme und Bedienung CSS-Anzeige (gelb) – Leuchtet gelb, wenn ein Prefailure-Ereignis für eine CSS- Komponente erkannt wurde, das Sie im Rahmen des CSS- Konzepts selbst (vorsorglich) beheben können. – Blinkt gelb, wenn ein Fehlerfall erkannt wurde, den Sie im Rahmen des CSS-Konzepts selbst beheben können. –...
  • Seite 77 Leuchtet nicht bei einer LAN-Transferrate von 10 Mbit/s. Abhängig von den Einstellungen im BIOS-Setup kann der Standard- LAN-Anschluss 1 auch als Service-LAN-Anschluss verwendet werden. Weitere Informationen finden Sie im "D3169 BIOS Setup Utility für FUJITSU Server PRIMERGY RX2520 M1 Referenzhandbuch". Betriebsanleitung RX2520 M1...
  • Seite 78 Inbetriebnahme und Bedienung Anzeigen am Hot-Plug-Netzteil Bild 14: Betriebsanzeige am Hot-Plug-Netzteil (zum Beispiel das AC-Netzteil) Anzeige am Hot-Plug-Netzteil (zweifarbig) Blinkt grün, wenn der Server ausgeschaltet ist, aber Netzspannung anliegt (Standby-Modus). Leuchtet grün, wenn der Server eingeschaltet ist und ordnungsgemäß funktioniert. Blinkt orange, wenn es zu einer Überlastung kommt, aber das Netzteil läuft noch.

  • Seite 79: Server Einschalten/Ausschalten

    Gerät außerhalb dieser Betriebsumgebung verwenden, kann es vorkommen, dass der Server fehlerhaft arbeitet und Daten verloren gehen. Des Weiteren haftet Fujitsu nicht für damit in Zusammenhang stehende Schäden, Fehlfunktionen, Datenverluste usw. Warten Sie nach dem Herunterfahren mindestens 10 Sekunden, ●...
  • Seite 80 Inbetriebnahme und Bedienung Ê Legen Sie die ServerView Suite DVD ins DVD-Laufwerk. Ê Folgen Sie den Anweisungen auf dem Bildschirm (siehe auch Abschnitt "Konfiguration und Betriebssystem-Installation mit dem ServerView Installation Manager" auf Seite 84 bzw. Abschnitt "Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager" auf Seite 85).
  • Seite 81 Inbetriebnahme und Bedienung Der Server wird durch einen Befehl über das LAN eingeschaltet (Magic Package™). – Nach Netzausfall Ein eingeschalteter Server fährt nach einem Netzausfall automatisch wieder hoch (abhängig von den Einstellungen im BIOS-Setup oder im iRMC S4). – Power Button Override Das System kann durch ein längeres Drücken (ca.

  • Seite 82: Server Konfigurieren

    Für die Konfiguration stellt der Controller ein eigenes Utility zur Verfügung. Informationen finden Sie im Handbuch "Embedded MegaRAID Software User’s Guide" (auf dem Fujitsu Manual-Server unterIndustry Standard Servers - Expansion Cards - Storage Adapters - LSI SAS / SCSI RAID Controllers).

  • Seite 83: Sas-/Sata-Controller Konfigurieren

    Für die MegaRAID-Konfiguration stellt der Controller ein eigenes Utility zur Verfügung. Nähere Informationen hierzu finden Sie im Handbuch "SAS Software User’s Guide" (auf dem Fujitsu Manual-Server unter x86 Servers - Expansion Cards - Storage Adapters - LSI Configuration Software). Weitere Informationen zu modulare RAID-Controllern finden Sie im "Modular RAID Controller Installation Guide"...

  • Seite 84: Konfiguration Und Betriebssystem-Installation Mit Dem Serverview Installation Manager

    Hardwarekonfiguration des Servers ab. Diese Konfiguration wird automatisch erkannt. Beschreibungen zu Betriebssystemen, die nicht im Handbuch des RAID- Controllers beschrieben sind, finden Sie in den entsprechenden Readme-Dateien unter: http://www.fujitsu.com/global/services/computing/server/ia/driver/index.html (für den Weltmarkt). http://jp.fujitsu.com/platform/server/primergy/downloads/ (für Japan). Wie Sie den ServerView Installation Manager bedienen sowie weitere Informationen finden Sie in dem zugehörigen Handbuch.

  • Seite 85: Konfiguration Und Betriebssystem-Installation Ohne Den Serverview Installation Manager

    Inbetriebnahme und Bedienung 6.3.4 Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager SAS-/SATA-RAID-Controller mit "Integrated Mirroring Enhanced" konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "SAS-/SATA-Controller konfigurieren" auf Seite 83 beschrieben. SAS-/SATA-RAID-Controller mit "MegaRAID-Funktionalität" konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "SAS-/SATA-Controller konfigurieren"...

  • Seite 86: Server Reinigen

    Inbetriebnahme und Bedienung Server reinigen ACHTUNG! Schalten Sie den Server aus und ziehen Sie die Netzstecker aus der geerdeten Schutzkontakt-Steckdose. Teile im Gehäuseinneren dürfen nur von autorisiertem Fachpersonal gereinigt werden. Verwenden Sie für die Reinigung kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel. Achten Sie darauf, dass keine Flüssigkeit in das Innere des Systems gelangt.

  • Seite 87: Eigentums- Und Datenschutz

    Möglichkeiten auch kombinieren, um einen optimalen Schutz Ihres Systems zu erreichen. Eine ausführliche Beschreibung des Menüs Security und wie Sie Passwörter vergeben finden Sie im "D3169 BIOS Setup Utility für FUJITSU Server PRIMERGY RX2520 M1 Referenzhandbuch. Betriebsanleitung RX2520 M1...
  • Seite 88 Eigentums- und Datenschutz Betriebsanleitung RX2520 M1...

  • Seite 89: Problemlösungen Und Tipps

    Problemlösungen und Tipps ACHTUNG! Beachten Sie die Sicherheitshinweise im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " und im Kapitel "Wichtige Hinweise" auf Seite Versuchen Sie im Fehlerfall, die Störung entsprechend den Maßnahmen zu beheben: – die in diesem Kapitel beschrieben sind, –...

  • Seite 90: Server Schaltet Sich Ab

    Problemlösungen und Tipps Server schaltet sich ab Server Management hat einen Fehler erkannt Ê Prüfen Sie die Fehlerliste des System Event Logs im ServerView Operations Manager oder auf der iRMC S4-Web-Oberfläche und versuchen Sie, den aufgetretenen Fehler zu beheben. Bildschirm bleibt dunkel Bildschirm ist ausgeschaltet Ê...

  • Seite 91: Bildschirm Zeigt Flimmernde Streifen

    Problemlösungen und Tipps Bildschirm zeigt flimmernde Streifen ACHTUNG! Schalten Sie den Server sofort aus. Es besteht die Gefahr, dass der Server beschädigt wird. Bildschirm unterstützt die eingestellte Horizontalfrequenz nicht Ê Stellen Sie fest, welche Horizontalfrequenzen Ihr Bildschirm unterstützt. Die Horizontalfrequenz (auch Zeilenfrequenz oder horizontale Ablenkfrequenz genannt) finden Sie in der Betriebsanleitung des Bildschirms.

  • Seite 92: Uhrzeit Und Datum Stimmen Nicht

    Wenn Uhrzeit und Datum nach dem Aus- und Wiedereinschalten wiederholt falsch sind, tauschen Sie die Lithium-Batterie aus (Beschreibung siehe "FUJITSU Server PRIMERGY RX2520 M1 Server Upgrade und Maintenance Manual"), oder wenden Sie sich an unseren Service. System fährt nicht hoch Das System fährt nach dem Einbau eines neues Festplattenlaufwerks nicht...

  • Seite 93: Hinzugefügtes Laufwerk Wird Als Fehlerhaft Gemeldet

    Sie es aus. 8.10 Fehlermeldung am Bildschirm Die Bedeutung der Fehlermeldung wird in der Dokumentation zu den jeweiligen Komponenten und Programmen auf dem Fujitsu Manual-Server erklärt. 8.11 Erweiterungskarten oder Onboard-Geräte werden nicht erkannt Beim Hinzufügen einer Erweiterungskarte werden andere Erweiterungskarten oder Onboard-Geräte eventuell nicht erkannt.

  • Seite 94: Temperaturwarnung

    Problemlösungen und Tipps 8.12 Temperaturwarnung Eine Temperaturwarnung wird an das Hardware- und das Betriebssystem- Ereignisprotokoll ausgegeben, oder ServerView erteilt eine Benachrichtigung über eine Temperaturwarnung, beispielsweise in Form einer Popup-Meldung. Das oben erwähnte Protokoll wird ausgegeben oder die Benachrichtigung wird von ServerView erteilt, wenn die Umgebungstemperatur die Obergrenze des Temperaturbereichs überschreitet.
