Installation

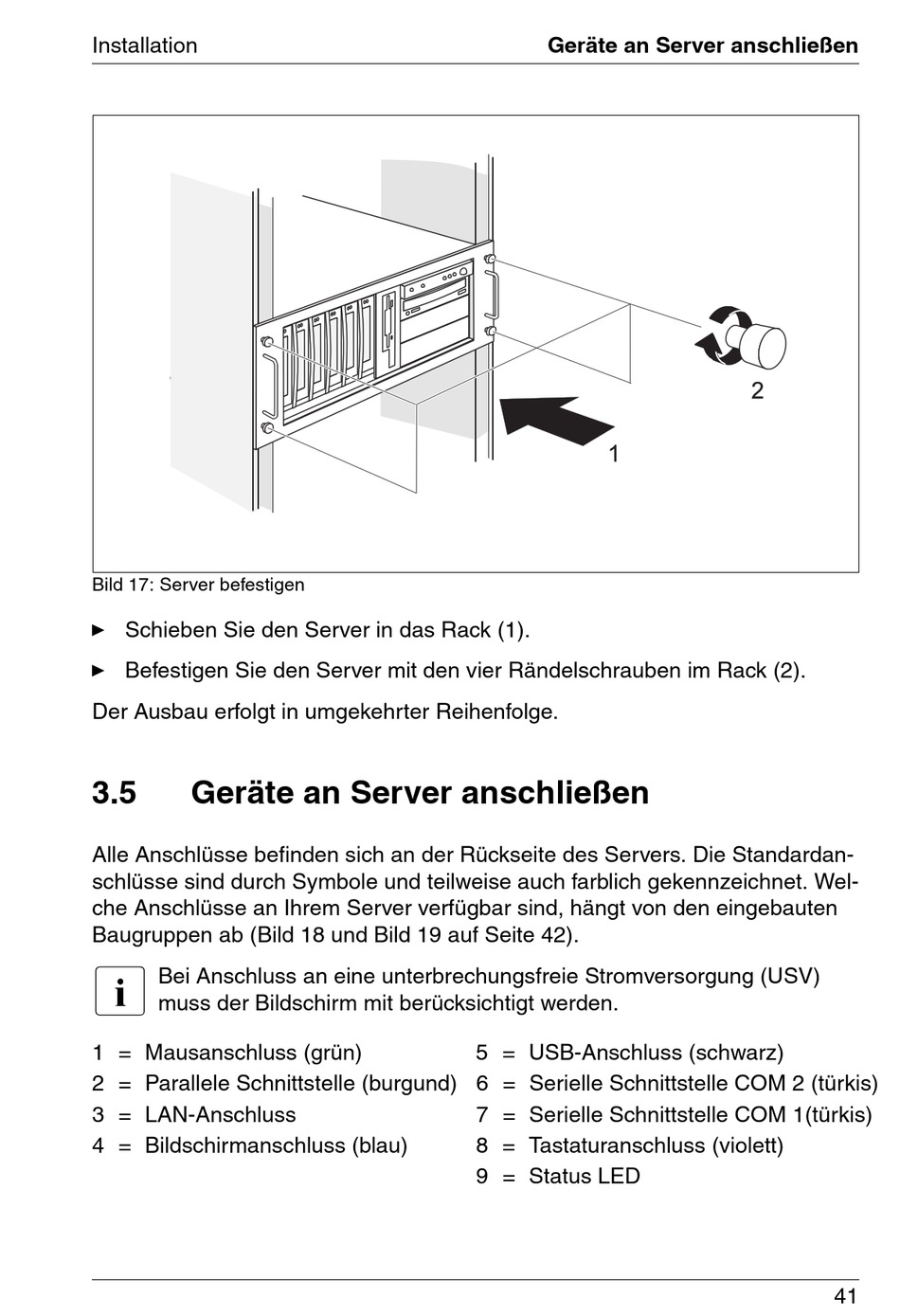

Bild 17: Server befestigen
Ê Schieben Sie den Server in das Rack (1).
Ê Befestigen Sie den Server mit den vier Rändelschrauben im Rack (2).
Der Ausbau erfolgt in umgekehrter Reihenfolge.
3.5 Geräte an Server anschließen
Alle Anschlüsse befinden sich an der Rückseite des Servers. Die Standardan-
schlüsse sind durch Symbole und teilweise auch farblich gekennzeichnet. Wel-
che Anschlüsse an Ihrem Server verfügbar sind, hängt von den eingebauten
Baugruppen ab (Bild 18 und Bild 19 auf Seite 42).
I
Bei Anschluss an eine unterbrechungsfreie Stromversorgung (USV)
muss der Bildschirm mit berücksichtigt werden.
1 = Mausanschluss (grün)
2 = Parallele Schnittstelle (burgund) 6 = Serielle Schnittstelle COM 2 (türkis)
3 = LAN-Anschluss
4 = Bildschirmanschluss (blau)
Geräte an Server anschließen
5 = USB-Anschluss (schwarz)
7 = Serielle Schnittstelle COM 1(türkis)
8 = Tastaturanschluss (violett)
9 = Status LED
41
