Zusätzliche PCI-Baugruppe

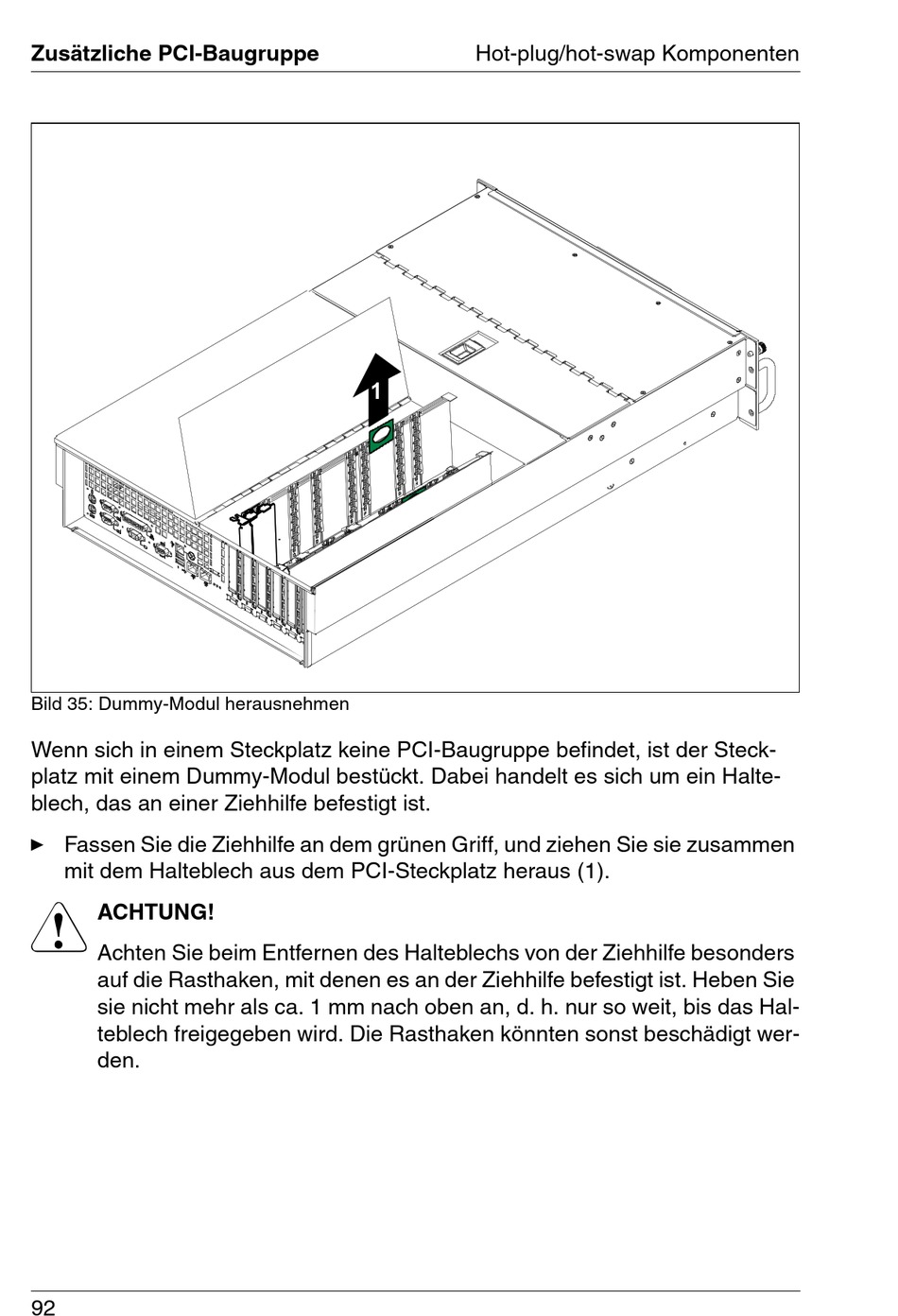

Bild 35: Dummy-Modul herausnehmen
Wenn sich in einem Steckplatz keine PCI-Baugruppe befindet, ist der Steck-
platz mit einem Dummy-Modul bestückt. Dabei handelt es sich um ein Halte-
blech, das an einer Ziehhilfe befestigt ist.
Ê Fassen Sie die Ziehhilfe an dem grünen Griff, und ziehen Sie sie zusammen
mit dem Halteblech aus dem PCI-Steckplatz heraus (1).
V
ACHTUNG!
Achten Sie beim Entfernen des Halteblechs von der Ziehhilfe besonders
auf die Rasthaken, mit denen es an der Ziehhilfe befestigt ist. Heben Sie
sie nicht mehr als ca. 1 mm nach oben an, d. h. nur so weit, bis das Hal-
teblech freigegeben wird. Die Rasthaken könnten sonst beschädigt wer-
den.
92
Hot-plug/hot-swap Komponenten
