Server ins Rack ein-/ausbauen
Zur Befestigung der Teleskopschienen sind keine Muttern erforderlich da die
Befestigungslöcher der Schienen mit Gewinde versehen sind.
Zur Fixierung müssen an den Montageholmen und am Tragewinkel jeweils zwei
Zentrierscheiben vormontiert werden (siehe Bild 4).

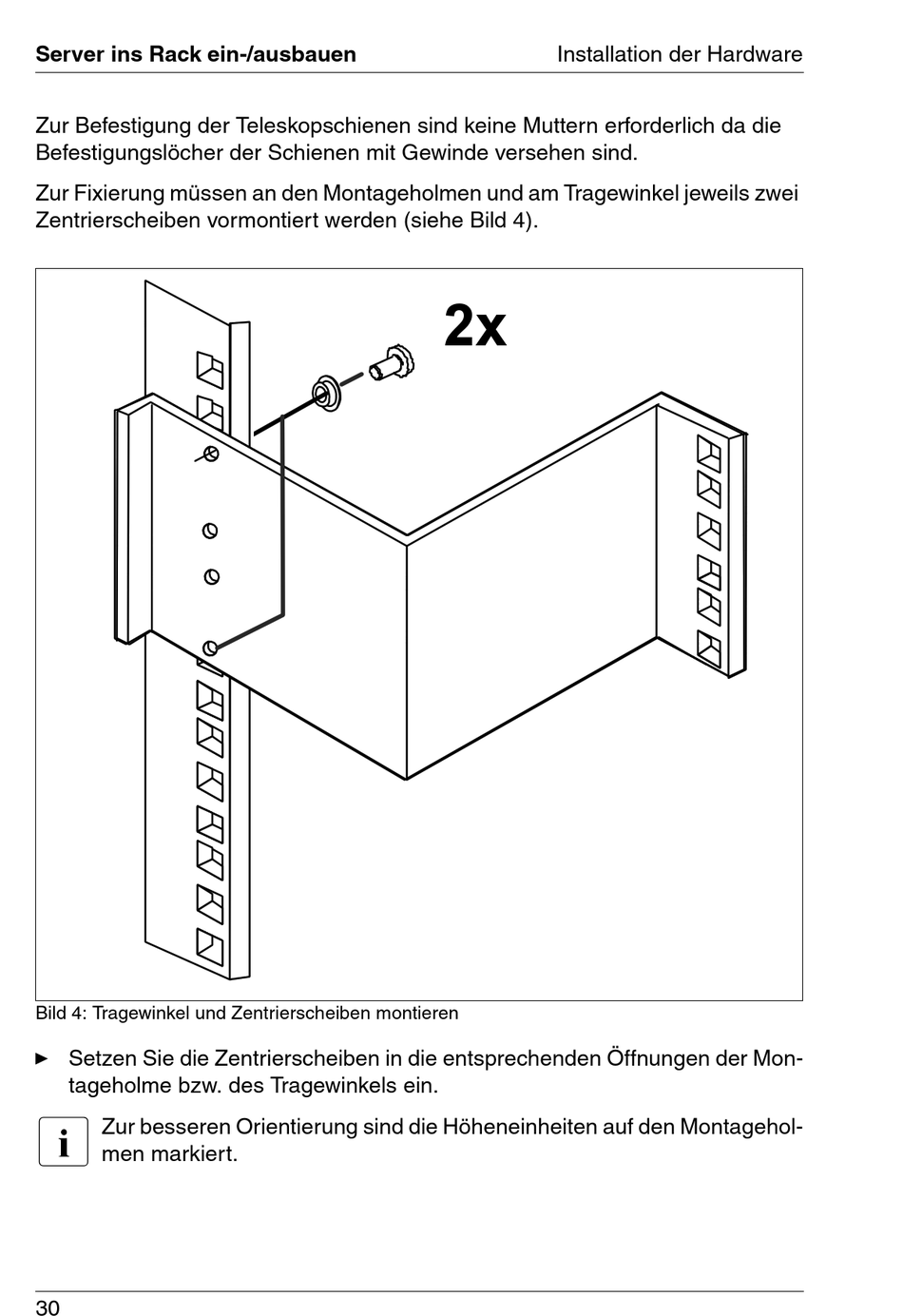

Bild 4: Tragewinkel und Zentrierscheiben montieren
Ê Setzen Sie die Zentrierscheiben in die entsprechenden Öffnungen der Mon-
tageholme bzw. des Tragewinkels ein.
I
Zur besseren Orientierung sind die Höheneinheiten auf den Montagehol-
men markiert.
30
Installation der Hardware
2x
