Installation der Hardware
4.4
Geräte an Server anschließen
Die Anschlüsse finden Sie an der Rückseite des Servers. Welche zusätzlichen
Anschlüsse an Ihrem Server verfügbar sind, hängt von den eingebauten PCI-
Baugruppen ab.
Die Standardanschlüsse (siehe Bild 11) sind durch Symbole und Farbkodierung
gekennzeichnet:
1
3
2
4

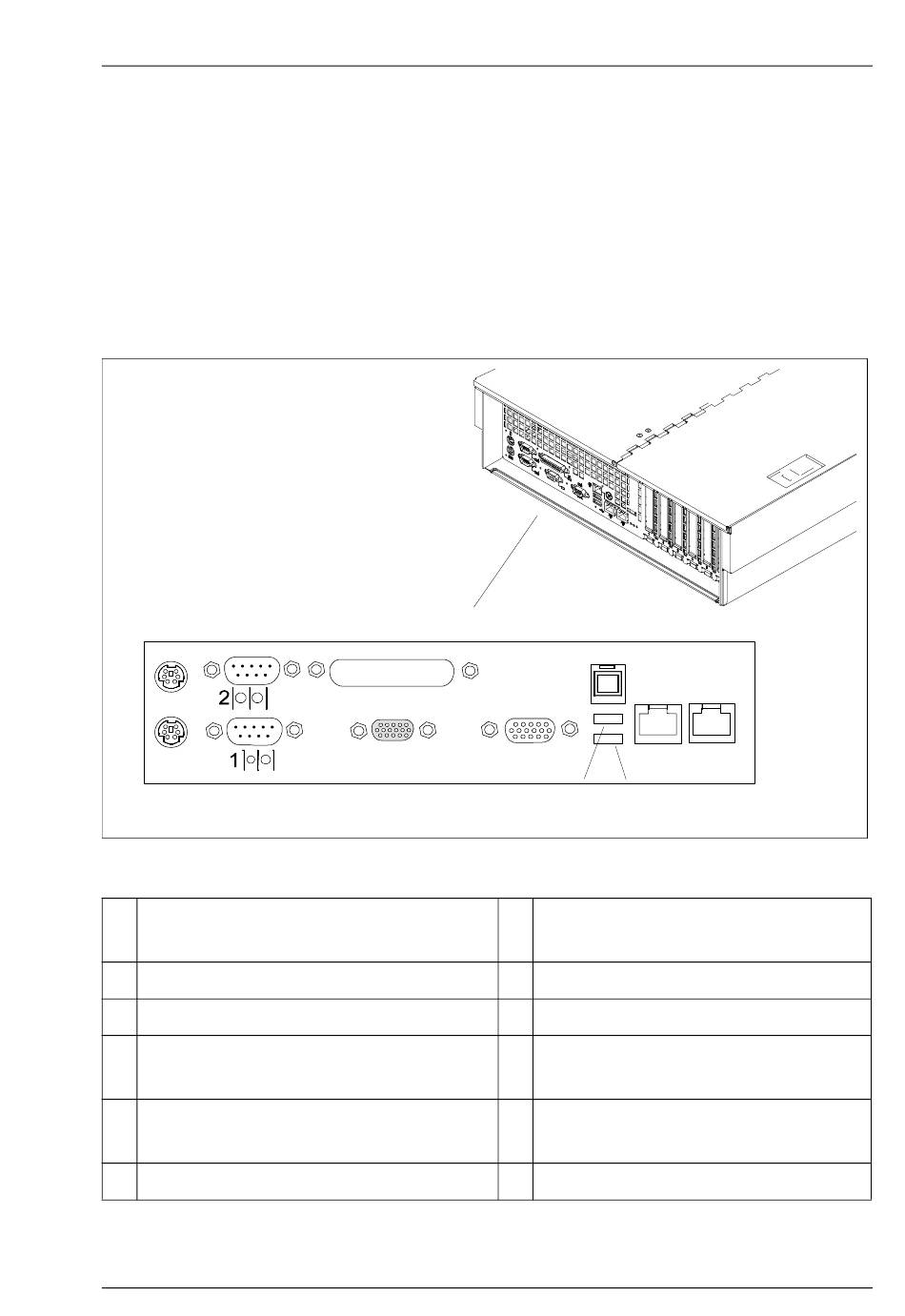

Bild 11: Anschlüsse
1 Mausanschluss PS/2 (grün)
2 Tastaturanschluss PS/2 (violett)
3 Serielle Schnittstelle COM2 (türkis)
4 Serielle Schnittstelle COM1 (türkis) 10 LAN-Anschluss für Remote
5 Parallele Schnittstelle LPT1 (bur-
gund)
6 Bildschirmanschluss VGA (blau)
5
6
7
7 Serieller Anschluss für Remote
Management Controller
8 USB-Anschluss 0
9 USB-Anschluss 1
Management Controller
11 LAN-Anschluss A
12 LAN-Anschluss B
Geräte an Server anschließen
10
11
12
8 9
