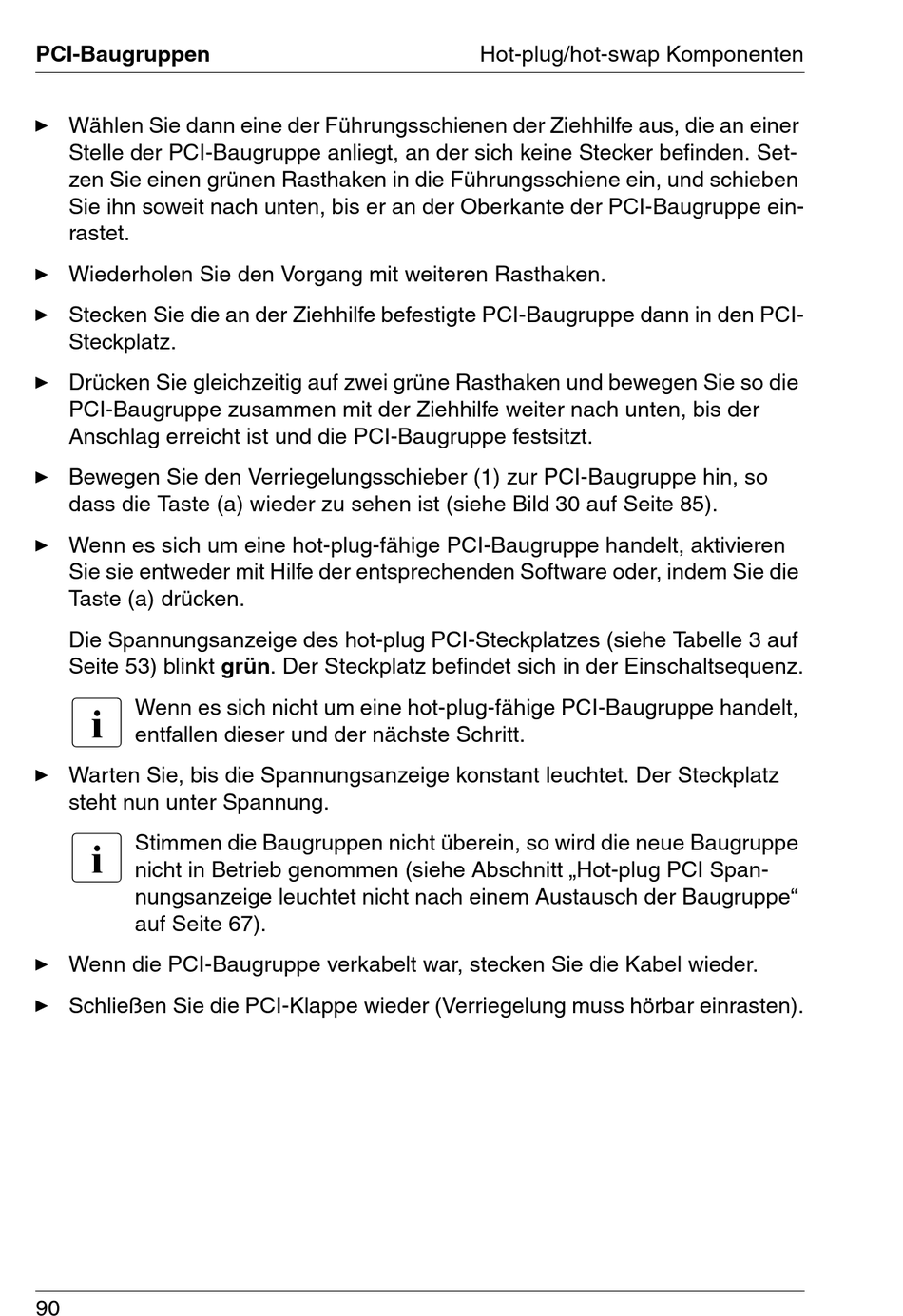

PCI-Baugruppen
Ê Wählen Sie dann eine der Führungsschienen der Ziehhilfe aus, die an einer
Stelle der PCI-Baugruppe anliegt, an der sich keine Stecker befinden. Set-
zen Sie einen grünen Rasthaken in die Führungsschiene ein, und schieben
Sie ihn soweit nach unten, bis er an der Oberkante der PCI-Baugruppe ein-
rastet.
Ê Wiederholen Sie den Vorgang mit weiteren Rasthaken.
Ê Stecken Sie die an der Ziehhilfe befestigte PCI-Baugruppe dann in den PCI-
Steckplatz.
Ê Drücken Sie gleichzeitig auf zwei grüne Rasthaken und bewegen Sie so die
PCI-Baugruppe zusammen mit der Ziehhilfe weiter nach unten, bis der
Anschlag erreicht ist und die PCI-Baugruppe festsitzt.
Ê Bewegen Sie den Verriegelungsschieber (1) zur PCI-Baugruppe hin, so
dass die Taste (a) wieder zu sehen ist (siehe Bild 30 auf Seite 85).
Ê Wenn es sich um eine hot-plug-fähige PCI-Baugruppe handelt, aktivieren
Sie sie entweder mit Hilfe der entsprechenden Software oder, indem Sie die
Taste (a) drücken.
Die Spannungsanzeige des hot-plug PCI-Steckplatzes (siehe Tabelle 3 auf
Seite 53) blinkt grün. Der Steckplatz befindet sich in der Einschaltsequenz.
I
Wenn es sich nicht um eine hot-plug-fähige PCI-Baugruppe handelt,
entfallen dieser und der nächste Schritt.
Ê Warten Sie, bis die Spannungsanzeige konstant leuchtet. Der Steckplatz
steht nun unter Spannung.
I
Stimmen die Baugruppen nicht überein, so wird die neue Baugruppe
nicht in Betrieb genommen (siehe Abschnitt „Hot-plug PCI Span-
nungsanzeige leuchtet nicht nach einem Austausch der Baugruppe"
auf Seite 67).
Ê Wenn die PCI-Baugruppe verkabelt war, stecken Sie die Kabel wieder.
Ê Schließen Sie die PCI-Klappe wieder (Verriegelung muss hörbar einrasten).
