Upgrade und Maintenance Manual - Deutsch

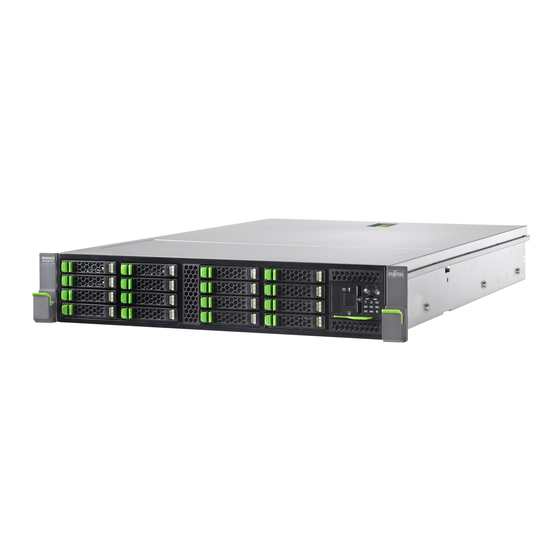

FUJITSU Server PRIMERGY RX2520 M1
Upgrade und Maintenance Manual
Ausgabe Dezember 2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu PRIMERGY RX2520 M1

Inhaltszusammenfassung für Fujitsu PRIMERGY RX2520 M1

  • Seite 1 Upgrade und Maintenance Manual - Deutsch FUJITSU Server PRIMERGY RX2520 M1 Upgrade und Maintenance Manual Ausgabe Dezember 2015...
  • Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.

  • Seite 3: Vorbereitende Hinweise

    Vorbereitende Hinweise Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". Machen Sie sich vor der Verwendung des Produkts mit den darin enthaltenen Sicherheitshinweisen vertraut.
  • Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
  • Seite 5 Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: (http://jp.fujitsu.com/platform/server/primergy/manual/) Nur für Japan: Einige der in diesem Handbuch enthaltenen Abschnitte gelten nicht für Japan. Zu diesen Optionen und Routinen zählen: –...
  • Seite 6 Versionsverlauf Ausgabennummer Grund für Aktualisierung Überprüfung Erstveröffentlichung Februar 2014 Korrekturen April 2014 3,5-Zoll HDD-Versionen Mai 2014 Umrüstung Mai 2014 Korrekturen, LED Dezember 2014 Hinzugefügter Hinweis zur LTO3-Verkabelung, überarbeitete Kabelpläne, überarbeitete Abschnitte zur BitLocker-Funktionalität, überarbeiteter Abschnitt "System Board-BIOS und iRMC aktualisieren bzw. wiederherstellen", hinzugefügter Abschnitt "Fehlerstatus nach dem Tausch von Speichermodulen oder Prozessoren zurücksetzen",...

  • Seite 7: Inhaltsverzeichnis

    Inhalt Einleitung ......25 Darstellungsmittel ..... . . 26 Bevor Sie beginnen .
  • Seite 8 Inhalt Netzkabel trennen ......56 Auf die Komponente zugreifen ....57 4.4.1 Server aus dem Rack ziehen .
  • Seite 9 Inhalt 5.2.6.1 Boot Retry Counter anzeigen ....87 5.2.6.2 Boot Retry Counter zurücksetzen ....87 5.2.7 Fehlerstatus nach dem Tausch von Speichermodulen oder Prozessoren zurücksetzen...
  • Seite 10 Inhalt 6.3.3 Leerblende einbauen ..... . 116 6.3.4 Abschließende Schritte ..... 116 Hot-Plug-Netzteil austauschen .
  • Seite 11 Inhalt 7.2.1.8 HDD-/SSD-Namensgebung für 16x 2,5-Zoll-HDD-/SSD- Konfiguration ......136 7.2.2 2,5-Zoll-HDD-/-SSD-Module einbauen ... . . 137 7.2.2.1 Vorbereitende Schritte .
  • Seite 12 Inhalt 7.4.2 12x 2,5-Zoll-HDD-SAS-Backplane austauschen ..157 7.4.2.1 Vorbereitende Schritte ....157 7.4.2.2 12x 2,5-Zoll HDD-SAS-Backplane entfernen ..158 7.4.2.3 12x 2,5-Zoll-HDD-SAS-Backplane einbauen .
  • Seite 13 Inhalt 9.2.1.3 Steckplatzabdeckung einbauen für die USB 3.0- Schnittstellenkarte D3305 einbauen ... . . 191 9.2.2 Steckplatzabdeckung entfernen ....193 Erweiterungskarten .
  • Seite 14 Inhalt Backup Units ......209 9.5.1 Grundlegende Informationen ....209 9.5.2 FBU einbauen .
  • Seite 15 Inhalt 10.3.2 Speichermodul ausbauen ....237 10.3.3 Abschließende Schritte ..... 238 10.4 Speichermodule austauschen .
  • Seite 16 Inhalt 11.6 Wärmeleitpaste auftragen ....262 Bedienbare Laufwerke ....265 12.1 Grundlegende Informationen .
  • Seite 17 Inhalt 12.6.1.3 Einbau des ODD in den ODD-Träger ... . 288 12.6.1.4 Optisches Laufwerk einbauen ....289 12.6.1.5 Abschließende Schritte .
  • Seite 18 Inhalt 12.11 LTO-Laufwerk in 2,5-Zoll-Version ausbauen ..318 12.11.1 Vorbereitende Schritte ..... 318 12.11.2 Laufwerkskäfig ausbauen .
  • Seite 19 Inhalt 13.2.3.6 Abschließende Schritte ....343 13.3 Frontpanel-Käfig ......344 13.3.1 Frontpanel-Käfig austauschen .
  • Seite 20 Inhalt 14.4.1 TPM einbauen ......368 14.4.1.1 Vorbereitende Schritte ....368 14.4.1.2 TPM einbauen .
  • Seite 21 Inhalt 14.7.2 Defektes System Board entfernen ....391 14.7.3 System Board einbauen ..... 394 14.7.3.1 System Board montieren .
  • Seite 22 Inhalt Kabel ......419 16.1 Liste verwendeter Kabel ....419 16.1.1 2,5-Zoll-Versionen .
  • Seite 23 Inhalt 17.3.3.4 Frontpanel-Bedienelemente und -Anzeigen (3,5-Zoll-HDD- Version) ......464 17.4 Onboard-Einstellungen ....468 17.5 Grundkonfiguration für den Start .
  • Seite 24 Inhalt Upgrade und Maintenance Manual RX2520 M1...

  • Seite 25: Einleitung

    Einleitung Dieses Upgrade und Maintenance Manual bietet Anweisungen für die folgenden Vorgehensweisen: Serverkonfiguration hochrüsten durch Hinzufügen optionaler ● Hardwarekomponenten Serverkonfiguration hochrüsten durch Austausch bestehender ● Hardwarekomponenten durch höherwertige Austausch defekter Hardwarekomponenten ● Das vorliegende Handbuch befasst sich mit vor Ort durchgeführten Wartungstätigkeiten.

  • Seite 26: Darstellungsmittel

    Einleitung Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: kennzeichnet Kommandos oder Menüpunkte Kursive Schrift kennzeichnet Bildschirmausgaben Dicktengleiche Schrift kennzeichnet Benutzereingaben Dicktengleiche halbfette Schrift "Anführungs- Kennzeichnen Kapitelnamen und Ausdrücke, die zeichen" hervorgehoben werden sollen Kennzeichnet Arbeitsschritte, die Sie in der Ê...

  • Seite 27: Bevor Sie Beginnen

    Optionale Komponenten installieren Die Betriebsanleitung ihres Servers bietet eine Übersicht über die Serverfunktionen und verfügbare Hardwareoptionen. Verwenden Sie die Fujitsu ServerView Suite Management-Software und die Web-Schnittstelle des iRMC, um die Hardware-Erweiterung vorzubereiten. Die ServerView Suite-Dokumentation ist online verfügbar unter http://manuals.ts.fujitsu.com (http://jp.fujitsu.com/platform/server/primergy/manual/ für Japan).
  • Seite 28 Für EMEA: http://ts.fujitsu.com/products/standard_servers/index.htm Für Japan: http://jp.fujitsu.com/platform/server/primergy/system/ Wenden Sie sich an den örtlichen Fujitsu-Kundendienstpartner, um Informationen darüber zu erhalten, wie Sie Erweiterungskits oder Ersatzteile bestellen können. Verwenden Sie den Fujitsu Illustrated-Spares- Ersatzteilkatalog, um das erforderliche Ersatzteil zu identifizieren und technische Daten sowie Bestellinformationen abzurufen. Der Illustrated- Spares-Ersatzteilkatalog steht online zur Verfügung unter...

  • Seite 29: Einstufung Von Verfahrensweisen

    Qualifikation zu kennzeichnen. Zu Beginn jedes Verfahrens wird der betroffene Einheitentyp durch eines der in diesem Abschnitt vorgestellten Symbole gekennzeichnet. Bitte wenden Sie sich an Ihr örtliches Fujitsu Service Center für weitere Informationen. 2.1.1 CRU-Komponenten (Customer Replaceable Units)

  • Seite 30: Upgrade Und Repair Units (Uru-Komponenten)

    Bevor Sie beginnen Peripheriegeräte, die als Customer Replaceable Units verwendet werden – Keyboard – Maus 2.1.2 Upgrade und Repair Units (URU-Komponenten) Upgrade und Repair Unit (URU) Upgrade und Repair Units sind nicht Hot-Plug-fähige Komponenten, die separat als Optionen (Upgrade Units) installiert werden können oder die dem Kunden über den Customer Self Service (Repair Units) zur Verfügung stehen.

  • Seite 31: Fru-Komponenten (Field Replaceable Units)

    Die Verfahren erfordern das Herunterfahren, Öffnen und Zerlegen des Servers. ACHTUNG! Wartungsarbeiten an Field Replaceable Units dürfen nur vom Fujitsu- Servicepersonal oder von Fujitsu geschulten Technikern durchgeführt werden. Unerlaubte Eingriffe in das System haben Garantieverlust und Haftungsausschluss zur Folge.

  • Seite 32: Benötigte Werkzeuge

    Bevor Sie beginnen Berücksic Schritt Erläuterung htigt Die zum Herunterfahren benötigte Zeit ist von der Hardware- und Softwarekonfiguration abhängig und kann stark variieren. Server nein herunterfahren Softwareprozeduren, die vor der Wartung erforderlich sind, werden in Abschnitt "Wartungstätigkeit beginnen" auf Seite 71"...
  • Seite 33 Bevor Sie beginnen Schraubendrehe Verwendun r / Biteinsatz / Schraube Drehmoment HDD-Käfige Gehäuse, Multibay und M3 x 4,5 mm Sechskant, Frontpanel- (silber) Kreuzschlitz SW5 Einschub 0,6 Nm C26192-Y10-C67 Steckplatzab deckung zum Gehäuse, Lüfterbox System Sechskant, M3 x 6 mm Board, Kreuzschlitz SW5 (silber) Frontblende...
  • Seite 34 Bevor Sie beginnen Schraubendrehe Verwendun r / Biteinsatz / Schraube Drehmoment Steckplatzab Sechskant, M3 x 3,5 mm deckung zu Kreuzschlitz SW5 C26192-Y10- Controller- 0,4 Nm C151 Karte ODD- M2 x 5 mm Verriegelung Kreuz (ausgeliefert (silber) 0,2 Nm mit dem C26192-Y10-C63 Beipack) M2 x 4 mm...
  • Seite 35 Bevor Sie beginnen Schraubendrehe Verwendun r / Biteinsatz / Schraube Drehmoment Phillips M2,5 x 4 mm (silber) 0,4 Nm Sechskant- Front VGA UNC 4-40 (silber) schraube V26827-B408- V989 0,6 Nm Senkschraube ODD (3,5- M2 x 3 mm (silber) Kreuz H Zoll-HDD- C26192-Y10-C112 Version)

  • Seite 36: Dokumente, Die Sie Zur Hand Haben Müssen

    Industry standard servers. Für Japan verwenden Sie bitte folgende Adresse: http://jp.fujitsu.com/platform/server/primergy/manual/. Dokument Beschreibung "Quick Start Hardware - FUJITSU Faltblatt mit Schnellinstallationsanleitungen Server PRIMERGY RX2520 M1" für die Erstinbetriebnahme, online Faltblatt verfügbar "ServerView Quick Start Guide" Information zur Erstinstallation und "ServerView ク...

  • Seite 37: " サポー ト ＆サービ ス " Für Japan

    Lifecycle Management (eLCM)" Identifizierungs- und Informationssystem für Ersatzteile (nur EMEA), verfügbar online Illustrated-Spares- oder zum Herunterladen (Windows) unter Ersatzteilkatalog http://manuals.ts.fujitsu.com/illustrated_spares oder über die CSS-Komponentenansicht des ServerView Operations Manager. Glossar Online verfügbar Wichtige Informationen zu Handbuch "Garantie" Garantiebestimmungen, Recycling und Service, online verfügbar oder als...
  • Seite 38 Bevor Sie beginnen Dokument Beschreibung – "iRMC S4" Benutzerhandbuch online verfügbar – RAID-Dokumentation, verfügbar online unter unter http://manuals.ts.fujitsu.com Industry Standard Servers - Expansion Zusätzliche Dokumentation Cards - Storage Adapters Für Japan verwenden Sie bitte folgende Adresse: http://jp.fujitsu.com/platform/server/primer gy/manual/. – Rack-Dokumentation –...

  • Seite 39: Wichtige Hinweise

    Wichtige Hinweise ACHTUNG! Beachten Sie die im folgenden Abschnitt aufgeführten Sicherheitsanweisungen, bevor Sie ein Gerät installieren und in Betrieb nehmen. Dadurch können Sie schwerwiegende Fehler vermeiden, die Ihrer Gesundheit schaden, das Gerät beschädigen und Ihre Datenbasis gefährden können. Bewahren Sie dieses Handbuch und die weitere Dokumentation (wie z.
  • Seite 40 Wichtige Hinweise Bevor Sie interne Optionen im Server installieren oder daraus entfernen, ● schalten Sie den Server, alle Peripheriegeräte und alle sonstigen angeschlossenen Geräte aus. Ziehen Sie außerdem alle Netzstecker aus der Steckdose. Anderenfalls kann es zu einem elektrischen Schlag oder Schäden kommen.
  • Seite 41 Wichtige Hinweise Stellen Sie sicher, dass das Gerät an einer vorschriftsmäßig geerdeten ● Schutzkontakt-Steckdose angeschlossen ist, die sich nahe am Gerät befindet. Stellen Sie sicher, dass die Steckdosen am Gerät oder die vorschriftsmäßig ● geerdeten Schutzkontakt-Steckdosen der Hausinstallation leicht zugänglich sind.
  • Seite 42 Wichtige Hinweise Installieren Sie nur Systemerweiterungen, die den Anforderungen und ● Vorschriften für Sicherheit, elektromagnetische Verträglichkeit und Telekommunikationsendgeräte-Einrichtungen entsprechen. Durch die Installation anderer Erweiterungen können diese Anforderungen und Vorschriften verletzt oder das System beschädigt werden. Informationen darüber, welche Systemerweiterungen zur Installation zugelassen sind, erhalten Sie von Ihrer Verkaufsstelle oder unserem Service.
  • Seite 43 Wichtige Hinweise Befestigen Sie die Schrauben, die Sie beim Installieren oder Entnehmen der ● internen Optionen entfernt haben, wieder im ursprünglichen Gerät oder an der ursprünglichen Position. Die Verwendung anderer Schrauben kann eine Beschädigung des Geräts verursachen. Bei der in diesem Dokument beschriebenen Installation bleiben ●...
  • Seite 44 Wichtige Hinweise Überprüfen Sie jede CD/DVD/BD vor dem Einlegen in das Laufwerk ● auf Beschädigungen wie feine Risse, Bruchstellen oder dergleichen. Beachten Sie, dass zusätzlich aufgebrachte Etiketten die mechanischen Eigenschaften einer CD/DVD/BD verändern und zu Unwucht und Vibrationen führen können. Beschädigte und unwuchtige CDs/DVDs/BDs können bei hohen Laufwerksgeschwindigkeiten brechen (Datenverlust).

  • Seite 45: Laserhinweis

    Wichtige Hinweise von der Mitte nach außen wischen. Verwenden Sie kein Benzol, keine Verdünnungen, kein Wasser, kein Schallplattenspray, kein Antistatikmittel und kein mit Silikon imprägniertes Tuch. Achten Sie darauf, dass Sie die CD/DVD/BD-Oberfläche nicht ● beschädigen. Halten Sie die CDs/DVDs/BDs von Wärmequellen fern. ●...
  • Seite 46 Wichtige Hinweise Entfernen Sie unter keinen Umständen Gehäuseteile des optischen Laufwerks! Komponenten mit elektrostatisch gefährdeten Bauelementen (EGB) Komponenten mit elektrostatisch gefährdeten Bauelementen sind mit folgendem Aufkleber gekennzeichnet: Bild 1: EGB-Kennzeichnung Wenn Sie Komponenten mit elektrostatisch gefährdeten Bauteilen einsetzen, müssen Sie folgende Hinweise unbedingt befolgen: Schalten Sie das Gerät aus und ziehen Sie die Netzstecker aus den ●...
  • Seite 47 ● Nehmen Sie zum Tragen des Speichersubsystems weitere Personen zu ● Hilfe. Da der PRIMERGY RX2520 M1 groß und schwer ist, sind mindestens two Personen erforderlich. Heben oder tragen Sie nie das Gerät mittels der Griffe auf der Frontblende. ●...

  • Seite 48: Energy Star

    Wichtige Hinweise Wird der Server in eine Installation integriert, die von einem industriellen ● Versorgungsnetz mit dem Anschlussstecker des Typs IEC309 gespeist wird, muss die Absicherung des Versorgungsnetzes den Anforderungen für nicht industrielle Versorgungsnetze für den Steckertyp A entsprechen. ENERGY STAR Produkte, die gemäß...

  • Seite 49: Fcc Class A Compliance Statement

    Stromkreis als die des Empfangsgeräts gespeist wird. Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. ● Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen.

  • Seite 50: Umweltschutz

    Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden.
  • Seite 51 Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder von unserem Recycling-Zentrum in Paderborn: Fujitsu Technology Solutions Recycling Center D-33106 Paderborn Tel.
  • Seite 52 Wichtige Hinweise Upgrade und Maintenance Manual RX2520 M1...

  • Seite 53: Grundlegende Hardwareverfahren

    Grundlegende Hardwareverfahren Verwendung von Diagnose-Informationen Verwenden Sie die Fujitsu ServerView Suite Management-Software, um die Hochrüstung oder den Austausch von Hardwarekomponenten zu planen. Detaillierte Informationen finden Sie unter den folgenden ServerView Suite- Themen: – Bedienung – Wartung Es wird empfohlen, lokale Wartungstätigkeiten mit Ferndiagnoseverfahren vorzubereiten, die in dem Handbuch "ServerView Suite Local Service Concept...

  • Seite 54: Fehlerklasse Bestimmen

    Grundlegende Hardwareverfahren Ê Wählen Sie Single System View und drücken Sie die Schaltfläche Locate, wenn Sie mit ServerView Operations Manager die ID-Anzeige ein- oder ausschalten möchten. Ê Deaktivieren Sie die ID-Anzeige, sobald Sie die Wartungstätigkeit erfolgreich abgeschlossen haben. 4.1.2 Fehlerklasse bestimmen Mit dem Local Service Concept (LSC) können Sie defekte Serverkomponenten ermitteln.

  • Seite 55: Customer Self Service (Css)-Anzeige

    Grundlegende Hardwareverfahren 4.1.2.2 Customer Self Service (CSS)-Anzeige Ê Überprüfen Sie die CSS-Anzeige am Front Panel oder am Anschlussfeld des Servers: 4.1.3 Fehlerhafte Komponente ermitteln Nachdem Sie die Fehlerklasse mithilfe der CSS- oder Global-Error-Anzeigen ermittelt haben (siehe Abschnitt "Fehlerklasse bestimmen" auf Seite 54), können Sie mittels der lokalen Diagnoseanzeigen am Front Panel und am System Board die defekte Komponente identifizieren.

  • Seite 56: Netzkabel Trennen

    Grundlegende Hardwareverfahren Ê Für eine Multipath-E/A-Umgebung, siehe Abschnitt "Hinweis zur Serverwartung in einer Multipath-E/A-Umgebung" auf Seite "Backup- und optische Speichermedien entfernen" auf Seite Ê Ê Fahren Sie den Server herunter. Wenn auf dem System ein ACPI-kompatibles Betriebssystem ausgeführt wird, wird durch Drücken der Ein-/Aus-Taste ein kontrollierter Abschaltvorgang durchgeführt.

  • Seite 57: Auf Die Komponente Zugreifen

    Grundlegende Hardwareverfahren Ê Öffnen Sie den Verriegelungshebel an der Netzteil-Kabelklemme (1). Ê Trennen Sie das Netzkabel vom Netzteil und entfernen Sie es aus dem Kabelbinder (2). Auf die Komponente zugreifen ACHTUNG! Schalten Sie den Server und alle Peripheriegeräte aus, bevor Sie die ●...
  • Seite 58 Grundlegende Hardwareverfahren Bild 3: Server aus dem Rack ziehen Ê Entfernen Sie alle externen Kabel vom hinteren Anschlussfeld und von den Erweiterungskarten (siehe Abschnitt "Anschlüsse und Anzeigen" auf Seite 451). Ê Wenn Sie keine Kabelarmbefestigung (CMA-Kit) verwenden, stellen Sie sicher, dass die hinteren Kabel lang genug sind, um beim Herausziehen des Servers aus dem Rack nicht überdehnt oder beschädigt zu werden.

  • Seite 59: Server Aus Dem Rack Ausbauen

    Grundlegende Hardwareverfahren 4.4.2 Server aus dem Rack ausbauen In den meisten Fällen können Wartungstätigkeiten durchgeführt werden, während der Server aus dem Rack herausgezogen wurde. Je nach Zugänglichkeit und Sicherheitsrichtlinien ist es jedoch manchmal sinnvoll, den Server zu Wartungszwecken vollständig aus dem Rack- Schrank zu entfernen.
  • Seite 60 Grundlegende Hardwareverfahren – Der Server wiegt mehr als 21 kg und wurde in einer Höhe von mehr als 25 U eingebaut. Beim Einsatz einer Hebevorrichtung muss das Wartungspersonal diese Schritte zum Entfernen durchführen. Bild 4: Server aus dem Rack ausbauen Ê...

  • Seite 61: Server Öffnen

    Grundlegende Hardwareverfahren 4.4.3 Server öffnen ACHTUNG! Schalten Sie den Server und alle Peripheriegeräte aus, bevor Sie die ● Abdeckung entfernen oder anbringen. Ziehen Sie außerdem alle Stromversorgungskabel aus der Steckdose. Anderenfalls kann es zu einem elektrischen Schlag kommen. Um die geltenden EMV-Vorschriften (Vorschriften zur ●...

  • Seite 62: Lufthaube Ausbauen

    Grundlegende Hardwareverfahren 4.4.3.2 Lufthaube ausbauen Bild 6: Lufthaube ausbauen ACHTUNG! Gehen Sie mit FBU-Kabeln vorsichtig um. Wenn eine FBU installiert ist, verwenden Sie die Prozedur, die in Abschnitt "Lufthauben mit FBU ausbauen" auf Seite 218 zuerst beschrieben ist. Ê Bauen Sie die Lufthaube aus. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 63: Erneute Montage

    Grundlegende Hardwareverfahren Erneute Montage 4.5.1 Lufthaube einbauen Bild 7: Lufthaubenführungen einbauen Achten Sie darauf, dass die Lufthaube in die Führungen einrastet. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 64: Server Schließen

    Grundlegende Hardwareverfahren Bild 8: Lufthaube einbauen Ê Setzen Sie die Lufthaube mit der Rückseite zuerst ein (1). Ê Klappen Sie die Lufthaube nach unten (2). Wenn eine FBU installiert ist, verwenden Sie die Prozedur, die in Abschnitt "Lufthauben mit FBU einbauen" auf Seite 216 beschrieben ist.

  • Seite 65: Gehäuseabdeckung Anbringen

    Grundlegende Hardwareverfahren Weitere Sicherheitsinformationen finden Sie in Abschnitt "Wichtige ● Hinweise" auf Seite 4.5.2.1 Gehäuseabdeckung anbringen Bild 9: Gehäuseabdeckung anbringen Ê Öffnen Sie den Verriegelungshebel am Gehäusedeckel. Ê Bringen Sie die Gehäuseabdeckung auf dem Gehäuse an und richten Sie sie gemäß den Eckenmarkierungen an der Server-Oberfläche aus. Ê...
  • Seite 66 Grundlegende Hardwareverfahren Für Konfigurationen unter 32 kg: Für das Einsetzen des Servers in den Rack- Schrank sind mindestens zwei Personen erforderlich. Für Konfigurationen unter 55 kg: Für das Einsetzen des Servers in den Rack- Schrank sind mindestens drei Personen erforderlich. Für Konfigurationen über 55 kg: Für das Einsetzen des Servers in den Rack- Schrank sind mindestens vier Personen...
  • Seite 67 Grundlegende Hardwareverfahren Bild 10: Server auf Rack-Schienen montieren Ê Ziehen Sie die Teleskopschiene vollständig auseinander, bis sie einrastet (1). Ê Setzen Sie den Server in einem leichten Winkel auf den hinteren Befestigungspunkt der Teleskopschienen (2). Ê Senken Sie den Server nach unten (3). Stellen Sie sicher, dass alle sechs Rack-Befestigungsbolzen ordnungsgemäß...

  • Seite 68: Server In Das Rack Schieben

    Grundlegende Hardwareverfahren 4.5.3.2 Server in das Rack schieben Bild 11: Server in das Rack schieben Ê Ziehen Sie den Rasthaken an beiden Teleskopschienen nach oben (1). Ê Schieben Sie den Server bis zum Anschlag in das Rack (2), bis die Verriegelungshebel am Rack-Montagerahmen einrasten.

  • Seite 69: Server An Die Stromquelle Anschließen

    Grundlegende Hardwareverfahren Server an die Stromquelle anschließen Der PRIMERGY RX2520 M1 Server ist mit zwei Standard-Netzteilen bestückt, die sich automatisch an eine Netzspannung im Bereich von 100 VAC to 240 VAC anpassen oder mit bis zu zwei DC-Hot-Plug-Netzteilen, die sich automatisch an eine Netzspannung im Bereich von -40.5 V bis -57 V anpassen.

  • Seite 70: Server Einschalten

    Gehäuseabdeckung geschlossen ist. Um die geltenden EMV- Vorschriften (Vorschriften zur elektromagnetischen Verträglichkeit) einzuhalten und die Kühlungsanforderungen zu erfüllen, darf der PRIMERGY RX2520 M1-Server nicht betrieben werden, während die Gehäuseabdeckung geöffnet ist. Warten Sie nach dem Anschluss aller Netzkabel mindestens ●...

  • Seite 71: Grundlegende Softwareverfahren

    Grundlegende Softwareverfahren Wartungstätigkeit beginnen 5.1.1 BitLocker-Funktionalität anhalten Die BitLocker-Laufwerksverschlüsselung bietet Schutz für das Betriebssystem und für Datenlaufwerke, indem die Inhalte verschlüsselt werden, so dass Benutzer ihre Anmeldeinformationen authentifizieren müssen, um auf die Informationen zuzugreifen. BitLocker verwendet für das Betriebssystemlaufwerk das kompatible Trusted-Platform-Modul (TPM), um zu ermitteln, ob der Startvorgang des Computers geändert wurde.
  • Seite 72 Assistenten zugreifen können, ist ggf. eine Änderung der Einstellungen der BitLocker-Gruppenrichtlinie erforderlich. Weitere Informationen zum Anhalten der BitLocker- Laufwerksverschlüsselung finden Sie in der Microsoft TechNet- Bibliothek unter http://technet.microsoft.com/library/cc731549.aspx. Fujitsu-Servicepartner finden zusätzliche Informationen (auch in Japanisch) auf den Fujitsu-Extranet-Webseiten. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 73: Svom Boot Watchdog-Funktion Deaktivieren

    Grundlegende Softwareverfahren 5.1.2 SVOM Boot Watchdog-Funktion deaktivieren Der ServerView Operations Manager Boot Watchdog bestimmt, ob der Server innerhalb eines vorgegebenen Zeitraums bootet. Wenn der Watchdog-Timer abläuft, wird das System automatisch erneut gebootet. 5.1.2.1 Boot Watchdog-Einstellungen anzeigen Boot Watchdog-Einstellungen im BIOS ansehen Ê...

  • Seite 74: Boot Watchdog-Einstellungen Konfigurieren

    Grundlegende Softwareverfahren Weitere Informationen finden Sie im Benutzerhandbuch "ServerView Operations Manager - Server Management". 5.1.2.2 Boot Watchdog-Einstellungen konfigurieren Wenn das System zum Zweck eines Firmware-Upgrades von einem Boot- fähigen Wechselmedium gestartet werden soll, muss der Boot Watchdog vor Beginn der Wartungsprozedur deaktiviert werden. Anderenfalls initiiert der Boot Watchdog einen Systemneustart, bevor der Flash-Vorgang abgeschlossen ist.

  • Seite 75: Backup- Und Optische Speichermedien Entfernen

    HTTPS-Adresse zur Verfügung steht: https://partners.ts.fujitsu.com/com/service/ps/Servers/PRIMERGY/Pages/ TapeFacts.aspx Für Japan: Bitte wenden Sie sich an den Fujitsu-Support, wenn die manuelle Entnahme des Speichermediums erforderlich ist. Fujitsu übernimmt keine Verantwortung für Schäden am Bandlaufwerk, der Datenkassette bzw. dem Datenband oder für den Verlust von Daten, die auf einen manuellen Auswurf des Bands zurückzuführen sind.

  • Seite 76: Backup-Softwarelösung Überprüfen Und Konfigurieren

    Dies ist eine bekannte Einschränkung von Windows PE mit Multipath- Treibern. Update Manager Express verwenden Ê Wenn Sie eine Offline-Aktualisierung des BIOS/der Firmware durchführen, bereiten Sie zuerst die ServerView Update-DVD oder den USB-Stick vor: Ê Laden Sie das aktuelle ServerView Update-DVD-Image von Fujitsu herunter: Für EMEA ftp://ftp.ts.fujitsu.com/images/serverview Für Japan:...
  • Seite 77 Grundlegende Softwareverfahren http://jp.fujitsu.com/platform/server/primergy/products/note/svsdvd/dvd/ Ê Brennen Sie das Image auf eine DVD. Ê Führen Sie die Schritte wie im Benutzerhandbuch "Lokaler System Update von PRIMERGY-Servern" beschrieben aus, um einen bootfähigen USB-Stick zu erstellen. Ê Fahren Sie den Server ordnungsgemäß herunter und trennen Sie alle externen E/A-Verbindungen (z.
  • Seite 78 Grundlegende Softwareverfahren Ê Verwenden Sie die Cursor-Tasten Ê und Ë, um das DVD-Laufwerk oder den USB-Stick als Boot-Gerät auszuwählen, und drücken Sie [Enter]. Der Server wird von der Update-DVD oder dem USB-Stick gebootet. Ê Wählen Sie nach Abschluss des Boot-Vorgangs die bevorzugte Sprache für die Benutzeroberfläche aus.

  • Seite 79: Id-Anzeige Einschalten

    Grundlegende Softwareverfahren Ê Wählen Sie nach Abschluss des Boot-Vorgangs die bevorzugte Sprache für die Benutzeroberfläche aus. Ê Wählen Sie im ersten Installation Manager-Startfenster im Abschnitt Installation Manager Mode die Option PrimeCollect. Ê Klicken Sie auf Continue, um fortzufahren. Ê Schließen Sie die gewünschte Wartungsaufgabe ab. Weitere Informationen finden Sie im "Prime Collect"...

  • Seite 80: Wartungstätigkeit Abschließen

    Die aktuellsten BIOS- und iRMC-Versionen stehen auf den Support-Seiten von Fujitsu zur Verfügung: http://ts.fujitsu.com/support/ (EMEA) http://jp.fujitsu.com/platform/server/primergy/downloads/ (Japan) Fujitsu übernimmt keine Verantwortung für Schäden am Server oder für den Verlust von Daten, die auf eine Aktualisierung des BIOS zurückzuführen sind. 5.2.1.1 System Board-BIOS aktualisieren bzw. wiederherstellen BIOS Flash-Verfahren Ê...

  • Seite 81: Irmc Aktualisieren Oder Wiederherstellen

    Grundlegende Softwareverfahren 5.2.1.2 iRMC aktualisieren oder wiederherstellen iRMC Flash-Verfahren Ê Bereiten Sie einen USB-Stick mit dem bootfähigen iRMC-Firmware-Update- Image vor. Ê Schließen Sie den USB-Stick an den USB-Anschluss an. Stellen Sie sicher, dass nur der USB-Stick mit der iRMC-Firmware an den USB-Anschluss angeschlossen ist.
  • Seite 82 Grundlegende Softwareverfahren Ê Stellen Sie sicher, dass der Server, wie in Abschnitt "Server herunterfahren" auf Seite 55 beschrieben, heruntergefahren und vom Stromnetz getrennt wurde. Ê Schließen Sie den USB-Stick an den USB-Anschluss an. Stellen Sie sicher, dass nur der USB-Stick mit der iRMC-Firmware an den USB-Anschluss angeschlossen ist.

  • Seite 83: Backup / Wiederherstellung Der Systeminformationen Überprüfen

    Grundlegende Softwareverfahren 5.2.2 Backup / Wiederherstellung der Systeminformationen überprüfen Um zu verhindern, dass beim Austauschen des System Boards die Nicht- Standardeinstellungen verloren gehen, wird automatisch ein Backup von wichtigen Systemkonfigurationsdaten vom System Board NVRAM auf dem Chassis-ID-EPROM gespeichert. Nach Austausch des System Boards werden die Backup-Daten vom Chassis-ID-Board auf dem neuen System Board wiederhergestellt.

  • Seite 84: Raid-Controller-Firmware Aktualisieren

    Benutzerhandbuch "ServerView Update Management" – ServerView Update Manager Express: Benutzerhandbuch "Lokaler System Update von PRIMERGY Servern" Flash-Tool verwenden Die aktuellsten Firmware-Dateien stehen als ASPs (autonome Support-Pakete) für Windows oder als DOS-Tools auf den Support-Webseiten von Fujitsu zur Verfügung unter (für EMEA) http://ts.fujitsu.com/support/ http://jp.fujitsu.com/platform/server/primergy/downloads/ (für Japan)

  • Seite 85: Option Rom Scan Aktivieren

    Grundlegende Softwareverfahren Ê Wählen Sie den Controller aus der Geräteliste aus, um eine Auflistung der verfügbaren Treiber und Firmware anzuzeigen. Ê Wählen Sie die gewünschte Datei aus und klicken Sie für weitere Anweisungen auf Download. 5.2.4 Option ROM Scan aktivieren Um eine Erweiterungskarte zu konfigurieren, die installiert oder ausgetauscht wurde, muss das Option ROM der Karte im System Board-BIOS aktiviert werden.

  • Seite 86: Backup-Softwarelösung Überprüfen Und Konfigurieren

    Die Verfahren können sich je nach Backup-Software unterscheiden. Details finden Sie in der separat bereitgestellten Dokumentation. Weitere Informationen zu geeigneten Backup-Softwarelösungen und der entsprechenden Dokumentation stehen den Fujitsu-Servicepartnern im Fujitsu-Extranet zur Verfügung. Backup-Laufwerke neu aktivieren Wenn ein Backup-Laufwerk deaktiviert oder aus der Backup-Software- Laufwerksliste, wie in Abschnitt 5.1.4 auf Seite 76...

  • Seite 87: Boot Retry Counter Zurücksetzen

    Grundlegende Softwareverfahren Ê Aktivieren Sie die Backup-Laufwerke erneut und überprüfen Sie die Einstellungen und Cron-Jobs der Backup-Software. Detaillierte Informationen zu geeigneten Backup-Softwarelösungen und der entsprechenden Dokumentation stehen den Fujitsu- Servicepartnern im Fujitsu-Extranet zur Verfügung. 5.2.6 Boot Retry Counter zurücksetzen Der Standardwert des Boot Retry Counter wird bei jedem erneuten Systemstart durch den POST-Watchdog verringert.
  • Seite 88 Grundlegende Softwareverfahren Wenn der Kunde die ursprünglichen Werte der Boot-Wiederholungsversuche kennt, gehen Sie wie folgt vor, um den Boot Retry Counter zurückzusetzen oder zu konfigurieren: Boot Retry Counter in BIOS zurücksetzen Ê Öffnen Sie das BIOS. Ê Wählen Sie das Menü Server Mgmt. Ê...
  • Seite 89 Grundlegende Softwareverfahren Boot Retry Counter über die Web-Schnittstelle des iRMC zurücksetzen Ê Rufen Sie die Web-Schnittstelle des ServerView iRMC auf. Ê Wählen Sie das Menü Server Management. Ê Unter ASR&R Options stehen die folgenden Boot Retry Counter- Einstellungen zur Verfügung: Ê...

  • Seite 90: Fehlerstatus Nach Dem Tausch Von Speichermodulen Oder Prozessoren Zurücksetzen

    Über die ServerView Maintenance Tools (nur Windows) Ê Starten Sie die ServerView Maintenance Tools: – Windows Server 2008 R2 und darunter: Start > (All) Programs > Fujitsu > ServerView Suite > Agents > Maintenance Tools – Windows Server 2012 und darüber: Start >...

  • Seite 91: Prozessoren

    Über die ServerView Maintenance Tools (nur Windows) Ê Starten Sie die ServerView Maintenance Tools: – Windows Server 2008 R2 und darunter: Start > (All) Programs > Fujitsu > ServerView Suite > Agents > Maintenance Tools Upgrade und Maintenance Manual RX2520 M1...
  • Seite 92 Grundlegende Softwareverfahren – Windows Server 2012 und darüber: Start > Apps > Fujitsu > Maintenance Tools Ê Wählen Sie die Registerkarte CPU. Ê Wählen Sie die CPU, für die der Prefailure-Status angezeigt wird. Ê Klicken Sie auf Reset Status. Ê Vergewissern Sie sich, dass alle Prefail-/Fail-Zustände im ServerView Operations Manager behoben wurden.

  • Seite 93: Svom Boot Watchdog-Funktion Aktivieren

    Grundlegende Softwareverfahren 4. /etc/init.d/eecd_mods_src start /etc/init.d/eecd start /etc/init.d/srvmagt start /etc/init.d/srvmagt_scs start Ê Vergewissern Sie sich, dass alle Prefail-/Fail-Zustände im ServerView Operations Manager behoben wurden. 5.2.8 SVOM Boot Watchdog-Funktion aktivieren Wenn die ServerView Operations Manager Boot Watchdog-Funktion zu Zwecken einer Firmware-Hochrüstung deaktiviert wurde (siehe Abschnitt 5.1.2 auf Seite 73), muss sie wieder aktiviert werden, um die Wartungstätigkeit...

  • Seite 94: Ausgetauschte Komponenten Im System-Bios Aktivieren

    Grundlegende Softwareverfahren Weitere Informationen zu iRMC-Einstellungen finden Sie im Benutzerhandbuch "Integrated Remote Management Controller". 5.2.9 Ausgetauschte Komponenten im System-BIOS aktivieren Wenn ein Prozessor, eine Erweiterungskarte oder ein Speichermodul fehlschlägt, wird die defekte Komponente im System-BIOS auf Disabled oder Failed gesetzt. Der Server wird dann nur mit den unversehrten Hardwarekomponenten in der Systemkonfiguration neu gestartet.

  • Seite 95: Speichermodus Überprüfen

    Grundlegende Softwareverfahren 5.2.10 Speichermodus überprüfen Wenn ein Speichermodul fehlschlägt, wird der Server neu gestartet und das defekte Modul wird deaktiviert. Aufgrund fehlender identischer Speichermodulpaare ist der aktuelle Betriebsmodus (z. B. der Mirrored- Channel-Modus) daher u. U. nicht mehr verfügbar. In diesem Fall wird der Betriebsmodus automatisch in den Independent Channel Modus zurückgesetzt.
  • Seite 96 Grundlegende Softwareverfahren Wenn die Systemzeit (RTC) auf UTC eingestellt ist, können die SEL- Zeitstempel (System Event Log) von der Ortszeit abweichen. Ê Öffnen Sie das BIOS. Ê Wählen Sie das Menü Main. Ê Geben Sie unter System Time und System Date die korrekte Uhrzeit und das richtige Datum ein.

  • Seite 97: System Event Log (Sel) Anzeigen Und Löschen

    Grundlegende Softwareverfahren 5.2.12 System Event Log (SEL) anzeigen und löschen 5.2.12.1 SEL anzeigen Sie können das System Event Log (SEL) mit dem ServerView Operations Manager oder über die Web-Schnittstelle des ServerView iRMC anzeigen: SEL im ServerView Operations Manager anzeigen Ê Wählen Sie in der Single System View von ServerView Operations Manager aus dem Menü...

  • Seite 98: Sel Löschen

    Grundlegende Softwareverfahren Ê Das SEL wird unter Internal Event Log Content angezeigt. Wählen Sie die Kontrollkästchen neben den gewünschten Ereignistypen aus, um die Liste zu filtern, und klicken Sie dann auf Apply, um die Änderungen zu übernehmen. Weitere Informationen zu iRMC-Einstellungen finden Sie im Benutzerhandbuch "Integrated Remote Management Controller".
  • Seite 99 Grundlegende Softwareverfahren Die Verfahren können sich je nach Linux-Betriebssystem oder Definitionsdatei auf dem Clientsystem unterscheiden. Verwenden Sie die folgenden Informationen als Referenz. Bitten Sie den Systemadministrator, die Definitionsdatei zu ändern. Ê Schalten Sie den Server ein und starten Sie ihn, wie in Abschnitt "Server einschalten"...

  • Seite 100: Bitlocker-Funktionalität Fortsetzen

    Grundlegende Softwareverfahren Ê Aktualisieren Sie die NIC-Konfigurationsdatei, um der neuen Kartenreihenfolge und MAC-Adresse zu entsprechen. 5.2.14 BitLocker-Funktionalität fortsetzen Wenn die BitLocker-Laufwerksverschlüsselung zu Wartungszwecken angehalten wurde (siehe Abschnitt "BitLocker-Funktionalität anhalten" auf Seite 71), muss sie wieder aktiviert werden, um die Wartungstätigkeiten abzuschließen.

  • Seite 101: Raid-Array-Rekonstruktion Durchführen

    Weitere Informationen zum Fortsetzen der BitLocker- Laufwerksverschlüsselung finden Sie in der Microsoft TechNet- Bibliothek unter http://technet.microsoft.com/library/cc731549.aspx. Fujitsu-Servicepartner finden zusätzliche Informationen (auch in Japanisch) auf den Fujitsu-Extranet-Webseiten. 5.2.15 RAID-Array-Rekonstruktion durchführen Nach Austausch eines Festplattenlaufwerks, das zu einem RAID-Array kombiniert wurde, wird vollständig automatisch im Hintergrund eine RAID- Rekonstruktion durchgeführt.

  • Seite 102: Geänderte Mac-/Wwn-Adressen Suchen

    Grundlegende Softwareverfahren 5.2.16 Geänderte MAC-/WWN-Adressen suchen Beim Austausch eines Netzwerk-Controllers ändern sich die MAC-Adresse (Media Access Control) und WWN-Adresse (World Wide Name). Neben den nachfolgend beschriebenen Verfahren befinden sich die MAC-/WWN-Adressen auch auf dem Typenschild, das am Netzwerk- Controller oder System Board angebracht ist. 5.2.16.1 MAC-Adressen suchen Ê...

  • Seite 103: Chassis Id Prom Tool

    Systemdaten vollständig und korrekt sein. Nach dem Austauschen des Chassis ID EPROM, müssen die Systeminformationen mithilfe des Chassis ID Prom Tools eingegeben werden. Das Tool und weitere Anweisungen stehen dem Wartungspersonal im Fujitsu Technology Solutions Extranet zur Verfügung: https://partners.ts.fujitsu.com/com/service/ps/Servers/PRIMERGY/...

  • Seite 104: Lan-Team Konfigurieren

    Grundlegende Softwareverfahren Ê Wählen Sie auf der Übersichtsseite Ihr PRIMERGY-System aus. Ê Wählen Sie die Kategorie Software & Tools Documentation. Ê Klicken Sie im Bereich Tools auf Tools: Chassis-IDProm Tool, um die Datei herunterzuladen (tool-chassis-Idprom-Tool.zip). Befolgen Sie für Japan die separat bereitgestellten Anweisungen. ®...

  • Seite 105: Nach Dem Austausch/Upgrade Von Lan-Controllern

    Grundlegende Softwareverfahren Weitere Informationen finden Sie im Benutzerhandbuch "ServerView Operations Manager - Server Management". 5.2.18.1 Nach dem Austausch/Upgrade von LAN-Controllern Beachten Sie Folgendes, wenn Sie einen ausgetauschten LAN-Controller wiederverwenden: Ê Überprüfen Sie beim Kunden, ob der ausgetauschte LAN-Controller als Teil einer LAN-Teaming Konfiguration verwendet wurde.

  • Seite 106: Ausführen Eines Lüftertests

    Grundlegende Softwareverfahren ID-Taste am Frontpanel verwenden Ê Drücken Sie die ID-Taste am Frontpanel, um die ID-Anzeigen auszuschalten. Nutzung der iRMC-Web-Schnittstelle Ê Rufen Sie die Web-Schnittstelle des ServerView iRMC auf. Ê Klicken Sie unter System Overview auf Identify LED Off, um die ID-Anzeigen auszuschalten.
  • Seite 107 Grundlegende Softwareverfahren Ausführen des Lüftertests über den ServerView Operations Manager Ê Öffnen Sie den ServerView Operations Manager und melden Sie sich an. Ê Wählen Sie unter Administration den Menüpunkt Server Configuration. Ê Wählen Sie im Hierarchiebaum des Reiters Server List den Server aus, der konfiguriert werden soll.
  • Seite 108 Grundlegende Softwareverfahren Upgrade und Maintenance Manual RX2520 M1...

  • Seite 109: Netzteile

    ● Hinweise" auf Seite Grundlegende Informationen Der PRIMERGY RX2520 M1 Server kann wie folgt ausgestattet werden: – mit bis zu zwei Netzteilen, die sich automatisch an eine Netzspannung im Bereich von 100 VAC to 240 VAC anpassen. Redundanz ist mit zwei Netzteilen möglich. Die Wirkleistung der Netzteile darf nicht abweichen.

  • Seite 110: Netzteil-Konfigurationen

    Netzteile 6.1.1 Netzteil-Konfigurationen Bild 14: Hot-Plug-Netzteile: 450 W AC (1), 800 W AC (2), 800 W-Titanium AC (3) Alle anderen Hot-Plug-Netzteile werden auf die gleiche Weise eingebaut, ausgebaut oder ausgetauscht. 6.1.2 Montageregeln – Die Kombination von verschiedenen Typen von Hot-Plug-Netzteilen ist nicht möglich.

  • Seite 111: Netzteil-Einbauplätze

    Netzteile 6.1.3 Netzteil-Einbauplätze PSU 1 PSU 2 Bild 15: Netzteil-Einbauplätze Hot-Plug-Netzteile installieren Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: tool-less Tools: 6.2.1 Vorbereitende Schritte Keine Schritte erforderlich. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 112: Leerblende Abnehmen

    Netzteile 6.2.2 Leerblende abnehmen Bild 16: Leerblende abnehmen Ê Drücken Sie beide Rasthaken nach innen (1) und nehmen Sie die Leerblende ab (2). ACHTUNG! Bewahren Sie die Leerblende auf. Wenn ein Netzteil ausgebaut und nicht unmittelbar durch ein neues ersetzt wird, muss eine Leerblende in den Steckplatz eingesetzt werden, um die geltenden EMV- Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.

  • Seite 113: Hot-Plug-Netzteil Einbauen

    Netzteile 6.2.3 Hot-Plug-Netzteil einbauen Bild 17: Hot-Plug-Netzteil einbauen Ê Schieben Sie das Netzteil in seinen Einbauplatz (1), bis der Rasthaken einrastet (2). Ê Klappen Sie den Griff am Netzteil nach unten (3). ACHTUNG! Stellen Sie sicher, dass das Netzteil ordnungsgemäß im Einbauplatz eingerastet und verriegelt ist, damit es bei einem notwendigen Transport nicht aus dem Gehäuse rutscht.

  • Seite 114: Hot-Plug-Netzteil Entfernen

    Netzteile Hot-Plug-Netzteil entfernen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: tool-less Hinweis für Server mit Kabelmanagement-Arm (CMA, Cable Management Arm) Beim Ausbau der Netzteile sind zusätzliche Aufgaben erforderlich, aufgrund einer Störung zwischen dem CMA-Stopper und den Netzteilen. Ê Entriegeln Sie den CMA-Stopper. Ê...

  • Seite 115: Hot-Plug-Netzteil Entfernen

    Netzteile 6.3.2 Hot-Plug-Netzteil entfernen Bild 18: Hot-Plug-Netzteile ausbauen Ê Schieben Sie den Griff des Netzteils in Pfeilrichtung (1) halb nach oben. Ê Schieben Sie den grünen Rasthaken in Pfeilrichtung (2). Ê Ziehen Sie das Netzteil aus dem Einbauplatz, während Sie den grünen Rasthaken gedrückt halten (3).

  • Seite 116: Leerblende Einbauen

    Netzteile 6.3.3 Leerblende einbauen Bild 19: Leerblende einbauen Ê Setzen Sie das Leermodul mit nach oben zeigendem eingeprägten Pfeilsymbol in den leeren Einbauplatz ein. Ê Drücken Sie die beiden Rasthaken am Leermodul nach innen (1) und setzen Sie das Leermodul vorsichtig in den Einbauplatz (2), bis es einrastet. ACHTUNG! Setzen Sie in nicht verwendete Einbauplätze immer Leerblenden ein, um die geltenden EMV-Vorschriften einzuhalten und den...

  • Seite 117: Hot-Plug-Netzteil Austauschen

    Netzteile Hot-Plug-Netzteil austauschen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: tool-less ACHTUNG! Beim Austausch eines Netzteils in einer nicht-redundanten ● Konfiguration muss der Server zuerst abgeschaltet werden. Tauschen Sie das Netzteil aus nachdem sie durch eine ● Revitalisierung festgestellt haben, welches im Betrieb ausfällt. Ersetzen Sie ein defektes Netzteil immer durch ein neues Netzteil ●...

  • Seite 118: Neues Hot-Plug-Netzteil Installieren

    Netzteile 6.4.3 Neues Hot-Plug-Netzteil installieren Bild 20: Hot-Plug-Netzteil einbauen Ê Setzen Sie das Netzteil in seinen Steckplatz ein. Ê Schieben Sie das Netzteil in seinen Steckplatz (1), bis der Rasthaken einrastet (2). ACHTUNG! Stellen Sie sicher, dass das Netzteil ordnungsgemäß im Steckplatz eingerastet und verriegelt ist, damit es bei einem notwendigen Transport nicht aus dem Gehäuse rutscht.

  • Seite 119: Netzteil Von 450 W Auf 800 W Hochrüsten

    Netzteile Netzteil von 450 W auf 800 W hochrüsten Grundlegende Informationen ACHTUNG! Eine Kombination aus unterschiedlichen Netzteilen ist nicht erlaubt. Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: tool-less 6.5.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê Ê Fahren Sie bei nicht-redundanten Netzteilkonfigurationen den Server herunter, wie in Abschnitt "Server herunterfahren"...

  • Seite 120: Neues Hot-Plug-Netzteil Installieren

    Netzteile 6.5.3 Neues Hot-Plug-Netzteil installieren Bild 21: Hot-Plug-Netzteil einbauen Ê Ziehen Sie das Netzteil aus dem Einbauplatz heraus. Ê Schieben Sie das Netzteil in seinen Einbauplatz (1), bis der Rasthaken einrastet (2). Wenn Sie die Konfigurationen der redundanten Stromversorgung von 450 W auf 800 W erhöhen wollen, beachten Sie Folgendes: Nachdem Sie das erste Netzteil ersetzt haben, beginnt die CSS- Anzeige zu blinken (SEL-Eintrag), um eine nicht unterstützte...

  • Seite 121: Abschließende Schritte

    Netzteile 6.5.4 Abschließende Schritte "Server an die Stromquelle anschließen" auf Seite 69 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 100 Ê Power-Backplane austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Tools: tool-less 6.6.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 53 Ê "BitLocker-Funktionalität anhalten"...

  • Seite 122: Kabel Lösen

    Netzteile 6.6.2 Kabel lösen Bild 22: Kabel von der Power-Backplane lösen Ê Entfernen Sie die Kabel von der Power-Backplane. 6.6.3 Power-Backplane entfernen Bild 23: Power-Backplane entfernen (A) Ê Öffnen Sie den Verriegelungsmechanismus der Power-Backplane. Upgrade und Maintenance Manual RX2520 M1...
  • Seite 123 Netzteile Bild 24: Power-Backplane entfernen (B) Ê Klappen Sie die Power-Backplane in Pfeilrichtung um. Ê Schieben Sie die Power-Backplane nach unten. Ê Power-Backplane entfernen Upgrade und Maintenance Manual RX2520 M1...

  • Seite 124: Power-Backplane Einbauen

    Netzteile 6.6.4 Power-Backplane einbauen Bild 25: Power-Backplane einbauen (A) Ê Setzen Sie die neue Power-Backplane in die Führungshaken des Gehäuses (1). Upgrade und Maintenance Manual RX2520 M1...
  • Seite 125 Netzteile Bild 26: Power-Backplane einbauen (B) Ê Schieben Sie die Power-Backplane nach unten in die Führungshaken. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 126: Kabel Wieder Anschließen

    Netzteile Bild 27: Power-Backplane verriegeln Ê Schieben Sie die Power-Backplane in Pfeilrichtung, um sie zu verriegeln. 6.6.5 Kabel wieder anschließen Bild 28: Kabel anschließen Ê Kabel verbinden Upgrade und Maintenance Manual RX2520 M1...

  • Seite 127: Abschließende Schritte

    Netzteile 6.6.6 Abschließende Schritte "Lufthaube einbauen" auf Seite 63 Ê "Gehäuseabdeckung anbringen" auf Seite 65 Ê "Server in das Rack schieben" auf Seite 68 Ê Wenn der Server zu Wartungszwecken vollständig aus dem Rack genommen wird, bauen Sie ihn wieder ein und befestigen Sie ihn im Rack, wie in Abschnitt "Server ins Rack einbauen"...
  • Seite 128 Netzteile Upgrade und Maintenance Manual RX2520 M1...

  • Seite 129: Festplattenlaufwerke / Solid-State-Laufwerke

    Festplattenlaufwerke / Solid- State-Laufwerke Sicherheitshinweise ACHTUNG! Der Ausbau eines Festplattenlaufwerks aus dem Einbaurahmen darf ● nur von einem Servicetechniker durchgeführt werden. HDD-/SSD-Module müssen alle eindeutig gekennzeichnet sein, ● damit sie nach einer Hochrüstung wieder in ihre ursprünglichen Einbauplätze eingesetzt werden können. Andernfalls könnten Daten verloren gehen.

  • Seite 130: Basisroutinen

    Festplattenlaufwerke / Solid-State-Laufwerke Verwenden Sie das Gerät nicht an sehr heißen oder kalten Orten ● oder an Orten mit extremen Temperaturschwankungen. Versuchen Sie niemals, ein Festplatten- oder Solid-State-Laufwerk ● zu zerlegen. Weitere Sicherheitsinformationen finden Sie in Abschnitt "Wichtige ● Hinweise" auf Seite Basisroutinen –...

  • Seite 131: 2,5-Zoll Hdd-/Ssd-Konfigurationen

    Festplattenlaufwerke / Solid-State-Laufwerke 2,5-Zoll HDD-/SSD-Konfigurationen 7.2.1 Montagereihenfolge für 2,5-Zoll HDDs / SSDs Maximale Konfiguration: 16x 2,5-Zoll HDDs/SSDs Grundlegende Informationen – Solid-State-Laufwerke (SSDs) werden immer vor der Installation von Festplattenlaufwerken eingebaut. – Bei Installation nur eines HDD-/SSD-Moduls wird dieses auf Position 1 installiert.

  • Seite 132: Hdd-/Ssd-Namensgebung Für 4X 2,5-Zoll-Hdd-/Ssd- Konfiguration

    Festplattenlaufwerke / Solid-State-Laufwerke 7.2.1.2 HDD-/SSD-Namensgebung für 4x 2,5-Zoll-HDD-/SSD- Konfiguration Die im ServerView RAID Manager dargestellte HDD-/SSD- Laufwerkszählung weicht von der HDD-Montagereihenfolge ab: 2,5-Zoll-HDDs/-SSDs HDD- RAID Manager # Kanal Einbauplatz Tabelle 4: HDD-Namensgebung 7.2.1.3 HDD-/SSD-Montagereihenfolge für 8x 2,5-Zoll-HDD-/SSD- Konfigurationen Bild 30: Montagereihenfolge für 2,5-Zoll-HDD/-SSD – Konfiguration 4 Bild 31: Montagereihenfolge für 2,5-Zoll-HDD/-SSD –...

  • Seite 133: Hdd-/Ssd-Namensgebung Für 8X 2,5-Zoll-Hdd-/Ssd- Konfigurationen

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 32: Montagereihenfolge für 2,5-Zoll-HDD/-SSD – Konfiguration 5 Einbaureihenfolge Einbauplatz-Nummer 7.2.1.4 HDD-/SSD-Namensgebung für 8x 2,5-Zoll-HDD-/SSD- Konfigurationen Die im ServerView RAID Manager dargestellte HDD-/SSD- Laufwerkszählung weicht von der HDD-Montagereihenfolge ab: 2,5-Zoll-HDDs/-SSDs HDD- HDD- RAID RAID Einbau Kanal Einbau Kanal Manager # Manager #...

  • Seite 134: Hdd-/Ssd-Montagereihenfolge Für 12X 2,5-Zoll-Hdd-/Ssd- Konfiguration

    Festplattenlaufwerke / Solid-State-Laufwerke 7.2.1.5 HDD-/SSD-Montagereihenfolge für 12x 2,5-Zoll-HDD-/SSD- Konfiguration Bild 33: Montagereihenfolge für 2,5-Zoll-HDD/-SSD – Konfiguration 7 Einbaureihenfolge Einbauplatz-Nummer Upgrade und Maintenance Manual RX2520 M1...

  • Seite 135: Hdd-/Ssd-Namensgebung Für 12X 2,5-Zoll-Hdd-/Ssd- Konfiguration

    Festplattenlaufwerke / Solid-State-Laufwerke 7.2.1.6 HDD-/SSD-Namensgebung für 12x 2,5-Zoll-HDD-/SSD- Konfiguration Die im ServerView RAID Manager dargestellte HDD-/SSD- Laufwerkszählung weicht von der HDD-Montagereihenfolge ab: 2,5-Zoll-HDDs/-SSDs HDD-Einbauplatz RAID Manager # [10] [11] Tabelle 6: HDD-Namensgebung Upgrade und Maintenance Manual RX2520 M1...

  • Seite 136: Hdd-/Ssd-Montagereihenfolge Für 16X 2,5-Zoll-Hdd-/Ssd- Konfiguration

    Festplattenlaufwerke / Solid-State-Laufwerke 7.2.1.7 HDD-/SSD-Montagereihenfolge für 16x 2,5-Zoll-HDD-/SSD- Konfiguration Bild 34: Montagereihenfolge für 2,5-Zoll-HDD/-SSD – Konfiguration 8 Einbaureihenfolge Einbauplatz-Nummer 7.2.1.8 HDD-/SSD-Namensgebung für 16x 2,5-Zoll-HDD-/SSD- Konfiguration Die im ServerView RAID Manager dargestellte HDD-/SSD- Laufwerkszählung weicht von der HDD-Montagereihenfolge ab: 2,5-Zoll-HDDs/-SSDs HDD-Einbauplatz RAID Manager # [10] Tabelle 7: HDD-Namensgebung...

  • Seite 137: 2,5-Zoll-Hdd-/-Ssd-Module Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 2,5-Zoll-HDDs/-SSDs HDD-Einbauplatz RAID Manager # [11] [12] [13] [14] [15] Tabelle 7: HDD-Namensgebung 7.2.2 2,5-Zoll-HDD-/-SSD-Module einbauen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: tool-less 7.2.2.1 Vorbereitende Schritte Ê Ermitteln Sie den richtigen Laufwerkseinbauplatz, wie in Abschnitt "Montagereihenfolge für 2,5-Zoll HDDs / SSDs"...

  • Seite 138: 2,5-Zoll Leermodul Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.2.2.2 2,5-Zoll Leermodul ausbauen Bild 35: 2,5-Zoll Leermodul ausbauen Ê Drücken Sie die beiden Zungen zusammen (1) und ziehen Sie das Leermodul aus dem Einbauplatz (2). ACHTUNG! Bewahren Sie das Leermodul auf. Setzen Sie in nicht verwendete HDD-/SSD-Einbauplätze immer Leermodule ein, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.

  • Seite 139: 2,5-Zoll Hdd-/Ssd-Modul Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.2.2.3 2,5-Zoll HDD-/SSD-Modul einbauen Bild 36: Verriegelungshebel des 2,5-Zoll-HDD-/-SSD-Moduls öffnen Ê Drücken Sie die grünen Verriegelungshaken zusammen (1) und öffnen Sie den Verriegelungshebel (2). Bild 37: 2,5-Zoll HDD-/SSD-Modul einsetzen Upgrade und Maintenance Manual RX2520 M1...

  • Seite 140: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Setzen Sie das Festplattenmodul in einen Laufwerkseinbauplatz und schieben Sie es vorsichtig soweit wie möglich nach hinten (1). Ê Schließen Sie den Verriegelungshebel, um das Festplattenlaufwerk zu befestigen (2). 7.2.2.4 Abschließende Schritte "RAID-Array-Rekonstruktion durchführen" auf Seite 101 Ê...

  • Seite 141: 2,5-Zoll Hdd-/Ssd-Modul Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Wenn Sie ein betriebsfähiges Festplattenmodul, das Teil eines RAID-Arrays ist, dauerhaft aus dem Server ausbauen möchten, müssen Sie das Array zunächst mit ServerView RAID Manager oder der BIOS-Utility löschen. ACHTUNG! Alle Daten auf allen HDDs / SSDs im Array gehen verloren. Führen Sie vor dem Löschen eines RAID-Arrays eine Datensicherung durch.

  • Seite 142: 2,5-Zoll-Leermodul Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 39: 2,5-Zoll HDD-/SSD-Modul ausbauen Ê Ziehen Sie das HDD-/SSD-Modul vollständig aus dem Einbauplatz. 7.2.3.3 2,5-Zoll-Leermodul einbauen ACHTUNG! Wenn das entfernte HDD-/SSD-Modul nicht sofort ausgetauscht wird, setzen Sie immer ein Leermodul in den nicht verwendeten HDD-/SSD- Einbauplatz, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.

  • Seite 143: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 40: 2,5-Zoll-Leermodul einbauen Ê Schieben Sie das Leermodul in den Laufwerkseinbauplatz, bis es einrastet. 7.2.3.4 Abschließende Schritte "RAID-Array-Rekonstruktion durchführen" auf Seite 101 Ê 3,5-Zoll HDD-/SSD-Konfigurationen 7.3.1 Montagereihenfolge für 3,5-Zoll HDDs Maximale Konfiguration: 12 x 2,5-Zoll HDDs Grundlegende Informationen –...

  • Seite 144: Hdd-Montagereihenfolge Für 8X 3,5-Zoll-Hdd-Konfigurationen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.3.1.1 HDD-Montagereihenfolge für 8x 3,5-Zoll-HDD-Konfigurationen Bild 41: Montagereihenfolge für 3,5-Zoll-HDD – Konfiguration 1 Einbaureihenfolge Einbauplatz-Nummer 7.3.1.2 HDD-Namensgebung für 8x 3,5-Zoll-HDD-Konfiguration Die im ServerView RAID Manager dargestellte HDD-Laufwerkszählung weicht von der HDD-Montagereihenfolge ab: 3,5-Zoll-HDDs/-SSDs HDD- RAID Manager # Kanal Einbauplatz Tabelle 8: HDD-Namensgebung...

  • Seite 145: Hdd-Montagereihenfolge Für 12X 3,5-Zoll-Hdd-Konfigurationen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.3.1.3 HDD-Montagereihenfolge für 12x 3,5-Zoll-HDD-Konfigurationen Bild 42: Montagereihenfolge für 3,5-Zoll-HDD – Konfiguration 9 Einbaureihenfolge Einbauplatz-Nummer 7.3.1.4 HDD-Namensgebung für 12x 3,5-Zoll-HDD-Konfigurationen Die im ServerView RAID Manager dargestellte HDD-Laufwerkszählung weicht von der HDD-Montagereihenfolge ab: 3,5-Zoll-HDDs/-SSDs HDD- RAID Manager # Einbauplatz [10] [11]...

  • Seite 146: 3,5-Zoll-Festplattenmodule Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.3.2 3,5-Zoll-Festplattenmodule einbauen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: tool-less 7.3.2.1 Vorbereitende Schritte Ê Ermitteln Sie den richtigen Laufwerkseinbauplatz, wie in Abschnitt "3,5-Zoll HDD-/SSD-Konfigurationen" auf Seite 143 beschrieben. 7.3.2.2 3,5-Zoll Leermodul ausbauen Bild 43: 3,5-Zoll Leermodul ausbauen Leermodule werden in nicht verwendete Festplatten-Einbauplätze eingesetzt.

  • Seite 147: 3,5-Zoll Hdd-Modul Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke ACHTUNG! Bewahren Sie das Leermodul auf. Setzen Sie in nicht verwendete Festplatten-Einbauplätze immer Leermodule ein, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden. 7.3.2.3 3,5-Zoll HDD-Modul einbauen Bild 44: Verriegelungshebel des 3,5-Zoll Festplattenmoduls öffnen Ê...

  • Seite 148: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Setzen Sie das Festplattenmodul in einen Laufwerkseinbauplatz und schieben Sie es vorsichtig soweit wie möglich nach hinten (1). Ê Klappen Sie den Hebel zurück, um das Festplattenmodul zu befestigen (2). 7.3.2.4 Abschließende Schritte "RAID-Array-Rekonstruktion durchführen" auf Seite 101 Ê...
  • Seite 149 Festplattenlaufwerke / Solid-State-Laufwerke RAID-Level Vorgehensweise Der Ausbau eines Festplattenmoduls aus einem RAID- 1- oder RAID-5-Array führt nicht zu Datenverlust. Das ausgebaute Laufwerk muss jedoch unmittelbar durch ein Festplattenmodul gleicher oder größerer Kapazität ersetzt werden. RAID 5 Nach dem Austausch des Festplattenmoduls wird im Hintergrund eine RAID-Rekonstruktion durchgeführt, wie in Abschnitt "RAID-Array-...

  • Seite 150: 3,5-Zoll Hdd-Modul Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.3.3.2 3,5-Zoll HDD-Modul ausbauen Bild 46: 3,5-Zoll HDD-Modul ausbauen Ê Drücken Sie die grünen Verriegelungshaken zusammen (1) und öffnen Sie den Verriegelungshebel vollständig (2). Auf diese Weise wird das Festplattenmodul um 1 cm aus dem Laufwerkseinbauplatz geschoben und von der SAS-/SATA- Backplane getrennt.

  • Seite 151: 3,5-Zoll-Leermodul Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.3.3.3 3,5-Zoll-Leermodul einbauen ACHTUNG! Wenn das entfernte Festplattenmodul nicht sofort ausgetauscht wird, setzen Sie immer ein Leermodul in den nicht verwendeten HDD- Einbauplatz, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden. Bild 47: 3,5-Zoll-Leermodul einbauen Ê...

  • Seite 152: 3,5-Zoll Hdd-Modul Austauschen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.3.4 3,5-Zoll HDD-Modul austauschen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: tool-less ACHTUNG! Ziehen Sie ein HDD-/SSD-Modul nur dann im laufenden Betrieb, ● wenn auf das Laufwerk nicht zugegriffen wird. Beachten Sie die Anzeigen am HDD-Modul wie in der Betriebsanleitung Ihres Servers beschrieben.

  • Seite 153: 3,5-Zoll Hdd-Modul Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.3.4.2 3,5-Zoll HDD-Modul ausbauen "3,5-Zoll HDD-Modul ausbauen" auf Seite 150 Ê 7.3.4.3 3,5-Zoll HDD-Modul einbauen "3,5-Zoll-Festplattenmodule einbauen" auf Seite 146 Ê 7.3.4.4 Abschließende Schritte "RAID-Array-Rekonstruktion durchführen" auf Seite 101 Ê SAS-/SATA-HDD-/SSD-Backplanes austauschen 7.4.1 4x 2,5-Zoll-HDD-SAS-Backplane austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Tools: Phillips PH2 / (+) No.

  • Seite 154: 4X 2,5-Zoll-Sas-Backplane Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke "Auf die Komponente zugreifen" auf Seite 57 Ê "Lüfterbox entfernen" auf Seite 178 Ê 7.4.1.2 4x 2,5-Zoll-SAS-Backplane ausbauen Bild 48: Kabel von der 4x 2,5-Zoll-HDD-SAS-Backplane trennen Ê Trennen Sie alle Kabel von der 4x 2,5-Zoll-HDD-SAS-Backplane: – SAS-/SATA-Kabel –...

  • Seite 155: 4X 2,5-Zoll-Hdd-Sas-Backplane Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Entfernen Sie die Schraube. Ê Bauen Sie die 4x 2,5-Zoll-HDD-SAS-Backplane aus. 7.4.1.3 4x 2,5-Zoll-HDD-SAS-Backplane einbauen Bild 50: 2,5-Zoll HDD-SAS-Backplane einbauen Ê Setzen Sie die 4x 2,5-Zoll-HDD-SAS-Backplane so ein, dass sie in die Führungsaussparungen ragt (siehe Kreise). Ê...

  • Seite 156: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 51: Kabel wieder an der 4x 2,5-Zoll-HDD-SAS-Backplane anschließen Ê Schließen Sie alle Kabel wieder an der 2,5-Zoll-HDD-SAS-Backplane an: – Stromversorgungskabel C4 an SAS-Backplane-Anschluss X6 – Sofern verfügbar, Stromversorgungskabel C5 an SAS-Backplane- Anschluss X9 – SAS-Kabel an Backplane-Anschluss X1 Eine vollständige Übersicht finden Sie in Abschnitt "Liste verwendeter Kabel"...

  • Seite 157: 12X 2,5-Zoll-Hdd-Sas-Backplane Austauschen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.4.2 12x 2,5-Zoll-HDD-SAS-Backplane austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher 7.4.2.1 Vorbereitende Schritte Die 2,5-Zoll-HDD-SAS-Backplane wird auf den Laufwerkskäfig montiert. Um die SAS-/SATA-Backplane auszutauschen, muss der Laufwerkskäfig nicht ausgebaut werden. "Defekte Server ermitteln"...

  • Seite 158: 12X 2,5-Zoll Hdd-Sas-Backplane Entfernen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.4.2.2 12x 2,5-Zoll HDD-SAS-Backplane entfernen Bild 52: Kabel von der 12x 2,5-Zoll-HDD-SAS-Backplane trennen Ê Trennen Sie alle Kabel von der 12x 2,5-Zoll-HDD-SAS-Backplane: – SAS-Kabel – Stromversorgungskabel Upgrade und Maintenance Manual RX2520 M1...
  • Seite 159 Festplattenlaufwerke / Solid-State-Laufwerke Bild 53: 2,5-Zoll-HDD-SAS-Backplane ausbauen (A) Ê Entfernen Sie die drei Schrauben der 12x 2,5-Zoll-HDD-SAS-/-SATA- Backplane (siehe Kreise). Ê Schieben Sie die Backplane leicht nach links, um die Nase (1) zu lösen. Bild 54: 2,5-Zoll-HDD-SAS-Backplane ausbauen (B) Ê Kippen Sie die 12x 2,5-Zoll-HDD-Backplane wie dargestellt. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 160: 12X 2,5-Zoll-Hdd-Sas-Backplane Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Heben Sie die 12x 2,5-Zoll-HDD-SAS-Backplane leicht geneigt aus den Führungen des Laufwerkskäfigs und entfernen Sie sie. 7.4.2.3 12x 2,5-Zoll-HDD-SAS-Backplane einbauen Bild 55: 12x 2,5-Zoll-HDD-SAS-Backplane einbauen (A) Ê Setzen Sie die 12x 2,5-Zoll-HDD-SAS-Backplane leicht geneigt in die Führungen an der Unterseite des Gehäuses.
  • Seite 161 Festplattenlaufwerke / Solid-State-Laufwerke Bild 56: 2,5-Zoll-HDD-SAS-Backplane befestigen (A) Ê Befestigen Sie die 12x 2,5-Zoll-HDD-SAS-Backplane mit den drei Schrauben. Bild 57: Kabel an die 12x 2,5-Zoll-HDD-SAS-Backplane anschließen Ê Schließen Sie alle Kabel wieder an der 12x 2,5-Zoll-HDD-SAS-Backplane Upgrade und Maintenance Manual RX2520 M1...

  • Seite 162: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke – Stromversorgungskabel C4 angeschlossen an SAS-Backplane- Anschluss X15 – Stromversorgungskabel C5 angeschlossen an SAS-Backplane- Anschluss X17 – SAS-Kabel C9 angeschlossen am SAS-Controller-Anschluss MLC1 an primäre Backplane-Anschlüsse X1 – SAS-Kabel C9 angeschlossen am SAS-Controller-Anschluss MLC2 an sekundäre Backplane-Anschlüsse X2 Eine vollständige Übersicht finden Sie in Abschnitt "Liste verwendeter Kabel"...

  • Seite 163: Pass-Through-/Expander-Board Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Entfernen Sie alle HDD-module aus dem Server, wie in Abschnitt "3,5-Zoll Festplattenmodule ausbauen" auf Seite 148 beschrieben. ACHTUNG! Stellen Sie sicher, dass die Festplatten so gekennzeichnet sind, dass Sie sie nach dem Austausch der HDD-Backplane wieder in die ursprünglichen Einbauplätze stecken können.

  • Seite 164: Zoll-Hdd-Sas-/-Sata-Backplane Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 59: Pass-through-/-Expander-Board.ausbauen Ê Entfernen Sie die Schraube (1). Ê Schieben Sie den Halter einige Millimeter in Pfeilrichtung (2). Ê Entfernen Sie das Pass-through-/-Expander-Board (3). 7.4.3.3 3.5-Zoll-HDD-SAS-/-SATA-Backplane ausbauen Bild 60: Kabel von der 3,5-Zoll HDD-SAS-/SATA-Backplane trennen Ê Entfernen Sie den Halter. Ê...

  • Seite 165: Zoll-Hdd-Sas-/Sata-Backplane Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Trennen Sie die Kabel von der 3,5-Zoll HDD-SAS-/SATA-Backplane: Bild 61: 3,5-Zoll HDD-SAS-/SATA-Backplane ausbauen (A) Ê Bauen Sie die 3,5-Zoll-HDD-SAS-/-SATA-Backplane aus. 7.4.3.4 3.5-Zoll-HDD-SAS-/SATA-Backplane einbauen Bild 62: 3,5-Zoll HDD-SAS-/SATA-Backplane einbauen (A) Upgrade und Maintenance Manual RX2520 M1...
  • Seite 166 Festplattenlaufwerke / Solid-State-Laufwerke Ê Setzen Sie die 3,5-Zoll-HDD-SAS-/SATA-Backplane in einem leichten Winkel zwischen dem ausgestanzten und dem Zentrierbolzen. Ê Schieben Sie die 3,5-Zoll-HDD-SAS-/SATA-Backplane in Pfeilrichtung. Stellen Sie sicher, dass die vier Zentrierbolzen in die Aussparungen in der Backplane ragen. Bild 63: 3,5-Zoll HDD-SAS-/SATA-Backplane einbauen (B) Ê...

  • Seite 167: Pass-Through-/-Expander-Board Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.4.3.5 Pass-through-/-Expander-Board einbauen Bild 64: Pass-through-/-Expander-Board einbauen Ê Bauen Sie das Pass-through-/-Expander-Board ein (1). Ê Schließen Sie den Halter (2). Ê Drücken Sie die Halterung an ihren Platz, so dass die Baugruppe befestigt ist (3). Ê Befestigen Sie die Halterung mit einer Schraube (4). Upgrade und Maintenance Manual RX2520 M1...

  • Seite 168: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 65: Stecken Sie die Kabel an das Pass-through-/-Expander-Board an. Ê Schließen Sie die SAS-Kabel wieder an die 3,5-Zoll HDD-SAS-/SATA- Backplane an.: – Kabel C24 von Anschluss MLC1 auf dem RAID-Controller an Anschluss X1 vorne am Pass-through-/-Expander-Board (1). –...

  • Seite 169: Festplattenkäfig

    Festplattenlaufwerke / Solid-State-Laufwerke "BitLocker-Funktionalität fortsetzen" auf Seite 100 Ê Festplattenkäfig 7.5.1 Laufwerkskäfig ausbauen Field Replaceable Unit Hardware: 10 Minuten (FRU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher Bild 66: Kabel von der 4x 2,5-Zoll-HDD-SAS-Backplane trennen Ê Trennen Sie alle Kabel von der 4x 2,5-Zoll-HDD-SAS-Backplane: –...
  • Seite 170 Festplattenlaufwerke / Solid-State-Laufwerke Bild 67: 4x 2,5-Zoll-HDD-SAS-Backplane ausbauen Ê Entfernen Sie die Schraube. Ê Schieben Sie den Festplattenkäfig hinaus. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 171: Festplattenkäfig Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.5.2 Festplattenkäfig einbauen Field Replaceable Unit Hardware: 10 Minuten (FRU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher Bild 68: 4x 2,5-Zoll-HDD-SAS-Backplane ausbauen Ê Festplattenkäfig einsetzen Ê Befestigen Sie den HDD-Käfig mit der Schraube. Upgrade und Maintenance Manual RX2520 M1...
  • Seite 172 Festplattenlaufwerke / Solid-State-Laufwerke Bild 69: Kabel wieder an der 4x 2,5-Zoll-HDD-SAS-Backplane anschließen Ê Schließen Sie alle Kabel wieder an der 2,5-Zoll-HDD-SAS-Backplane an: – Stromversorgungskabel C4 an SAS-Backplane-Anschluss X6 – Sofern verfügbar, Stromversorgungskabel C5 an SAS-Backplane- Anschluss X9 – SAS-Kabel an Backplane-Anschluss X1 Upgrade und Maintenance Manual RX2520 M1...

  • Seite 173: Systemlüfter

    Systemlüfter Sicherheitshinweise ACHTUNG! Interne Kabel oder Geräte dürfen nicht beschädigt oder verändert ● werden. Dies könnte zu Schäden am Gerät, zum Ausbruch eines Brandes oder zu einem elektrischen Schlag führen. Manche Bauelemente und Komponenten innerhalb des Servers sind ● auch nach dem Herunterfahren noch heiß. Warten Sie nach dem Herunterfahren des Servers, bis heiße Komponenten abgekühlt sind, bevor Sie interne Optionen ein- oder ausbauen.

  • Seite 174: Systemlüfter Austauschen

    Systemlüfter Die Lüfter-Redundanz ist optional verfügbar für alle Konfigurationen, außer für die 12x 3,5-Zoll-Version. Diese Systemversion wird immer mit 5 Lüftern bestückt, ohne jegliche Redundanz. Systemlüfter austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: tool-less 8.2.1 Vorbereitende Schritte "Defekte Server ermitteln"...

  • Seite 175: Systemlüfter Ausbauen

    Systemlüfter 8.2.2 Systemlüfter ausbauen Beachten Sie die Hinweise bezüglich Redundanz! Bild 70: Systemlüfter ausbauen Ê Greifen Sie den Systemlüfter an den grünen Touchpoints. Ê Heben Sie den Systemlüfter aus der Lüfterbox. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 176: Systemlüfter Einbauen

    Systemlüfter 8.2.3 Systemlüfter einbauen Bild 71: Systemlüftermodul einbauen Ê Setzen Sie den Systemlüfter wie dargestellt ein. Ê Drücken Sie den Systemlüfter vorsichtig nach unten, bis er einrastet. 8.2.4 Abschließende Schritte "Erneute Montage" auf Seite 63 Ê Wenn ein Systemlüfter-Modul ausfällt, beginnen die verbleibenden Lüfter mit voller Geschwindigkeit zu laufen.

  • Seite 177: Lüfterbox Entfernen

    Systemlüfter Lüfterbox entfernen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: Schraubendreher, Sechskant SW5 8.3.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 53 Ê "Server herunterfahren" auf Seite 55 Ê "Netzkabel trennen" auf Seite 56 Ê "Auf die Komponente zugreifen" auf Seite 57 Ê...

  • Seite 178: Lüfterbox Entfernen

    Systemlüfter 8.3.2 Lüfterbox entfernen FAN4 FAN2 Bild 72: Lüftermodul ausbauen Ê Heben Sie die Systemlüfter an den grünen Touchpoints aus der Lüfterbox. Upgrade und Maintenance Manual RX2520 M1...
  • Seite 179 Systemlüfter Bild 73: Lüfterbox entfernen Ê Entfernen Sie die beiden Schrauben. Upgrade und Maintenance Manual RX2520 M1...
  • Seite 180 Systemlüfter Bild 74: Lüfterbox entfernen Ê Fassen Sie die Lüfterbox an den grünen Touchpoints an und heben Sie sie aus dem Gehäuse. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 181: Lüfterbox Einbauen

    Systemlüfter 8.3.3 Lüfterbox einbauen Bild 75: Lüfterbox einbauen Ê Greifen Sie die Lüfterbox an den grünen Touchpoints und setzen Sie sie ein. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 182: Abschließende Schritte

    Systemlüfter Bild 76: Lüfterbox einbauen Ê Befestigen Sie die Lüfterbox mit den beiden Schrauben. Ê Setzen Sie zwei Lüftermodule ein, siehe dazu Abschnitt "Systemlüfter einbauen" auf Seite 176. 8.3.4 Abschließende Schritte "Erneute Montage" auf Seite 63 Ê "Server an die Stromquelle anschließen" auf Seite 69 Ê...

  • Seite 183: Erweiterungskarten Und Backup Units

    Erweiterungskarten und Backup Units Sicherheitshinweise ACHTUNG! Interne Kabel oder Geräte dürfen nicht beschädigt oder verändert ● werden. Dies könnte zu Schäden am Gerät, zum Ausbruch eines Brandes oder zu einem elektrischen Schlag führen. Manche Bauelemente und Komponenten innerhalb des Servers sind ●...

  • Seite 184: Grundlegende Informationen

    Erweiterungskarten und Backup Units Grundlegende Informationen Das System Board verfügt über sieben Erweiterungssteckplätze: Slot 6 Slot 5 Slot 4 Slot 3 Slot 2 Slot 1 Slot 7 Bild 77: Übersicht über die PCI-Steckplätze PCI- Mechanischer Elektrische Steckplat Funktion Anschluss Schnittstelle PCIe Gen 2 CPU1 PCIe Gen 3...

  • Seite 185: Überblick Über Die Erweiterungskarten Und Installationsreihenfolge

    Erweiterungskarten und Backup Units Überblick über die Erweiterungskarten und Installationsreihenfolge Erweiterungskarte Steckplatznummer Priorität mit CPU1 mit CPU2 CPU1 Kart Typ/Modell Max# Steck Steck Steck Steck Steck Steck Steck platz platz platz platz platz platz platz Reih enfol PY VGA Card 512MBPCI-e x1 PCIe USB 3.0 USB 3.0 PCIe x1...
  • Seite 186 Steckplatz 4/5/6: CPU 2 muss installiert sein, um den Steckplatz 4, 5 oder 6 nutzen zu können Die Liste kann sich aufgrund neuer Controller ändern. Die aktuellsten Informationen zu unterstützten Erweiterungskarten finden Sie im Hardware-Konfigurator Ihres Servers unter der folgenden Adresse: Für EMEA: http://ts.fujitsu.com/products/standard_servers/index.htm Für Japan: http://jp.fujitsu.com/platform/server/primergy/system/ Upgrade und Maintenance Manual RX2520 M1...

  • Seite 187: Steckplatzabdeckungen Handhaben

    Erweiterungskarten und Backup Units Steckplatzabdeckungen handhaben Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher 9.2.1 Steckplatzabdeckung einbauen 9.2.1.1 Standard-Steckplatzabdeckung montieren Bild 78: Standard-Steckplatzabdeckung montieren (A) Ê Platzieren Sie den Controller auf den Befestigungslaschen der Steckplatzabdeckung.
  • Seite 188 Erweiterungskarten und Backup Units Bild 79: Standard-Steckplatzabdeckung montieren (B) Ê Sichern Sie die Steckplatzabdeckung mit zwei M3 x 4,5 mm Schrauben am Controller. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 189: Steckplatzabdeckung Einbauen Für Den Netzwerk-Adapter D2755 Einbauen

    Erweiterungskarten und Backup Units 9.2.1.2 Steckplatzabdeckung einbauen für den Netzwerk-Adapter D2755 einbauen Bild 80: Netzwerkadapter D2755 - Steckplatzabdeckung montieren (A) Ê Platzieren Sie den Controller auf den Befestigungslaschen der Steckplatzabdeckung (1). Ê Schieben Sie die Steckplatzabdeckung vorsichtig auf den Controller, bis die Steckergehäuse in die Öffnungen des Anschlussfelds auf der Steckplatzabdeckung ragen (2).
  • Seite 190 Erweiterungskarten und Backup Units Bild 81: Netzwerkadapter D2755 - Steckplatzabdeckung montieren (B) Ê Sichern Sie die Steckplatzabdeckung mit zwei M3 x 4,5 mm Schrauben am Controller. Bild 82: Netzwerkadapter D2755 - Steckplatzabdeckung montieren (C) Upgrade und Maintenance Manual RX2520 M1...

  • Seite 191: Steckplatzabdeckung Einbauen Für Die Usb 3.0- Schnittstellenkarte D3305 Einbauen

    Erweiterungskarten und Backup Units Montierter Netzwerk-Adapter D2755 9.2.1.3 Steckplatzabdeckung einbauen für die USB 3.0- Schnittstellenkarte D3305 einbauen ACHTUNG! Die USB 3.0-Schnittstellenkarte D3305 ist mit einer Steckplatzabdeckung in voller Höhe vormontiert. Verwenden Sie die Originalschrauben (M3 x 5 mm), wenn Sie die Steckplatzabdeckung wieder anbringen.
  • Seite 192 Erweiterungskarten und Backup Units Ê Schieben Sie die Steckplatzabdeckung vorsichtig auf den Controller, bis die Steckergehäuse in die Öffnungen des Anschlussfelds auf der Steckplatzabdeckung ragen. Bild 84: PCI-Steckplatzabdeckung einbauen (B) Ê Sichern Sie die Steckplatzabdeckung mit den zwei M3 x 5 mm Schrauben am Controller enthalten im Karten-Kit.

  • Seite 193: Steckplatzabdeckung Entfernen

    Erweiterungskarten und Backup Units 9.2.2 Steckplatzabdeckung entfernen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher Steckplatzabdeckung entfernen Ê Entfernen Sie die beiden Schrauben. Ê Ziehen Sie den Controller aus den Befestigungslaschen der Steckplatzabdeckung heraus.

  • Seite 194: Steckplatzabdeckung Entfernen

    Erweiterungskarten und Backup Units 9.3.1.2 Steckplatzabdeckung entfernen Bild 85: Steckplatzabdeckung entfernen Ê Entfernen Sie die Schraube. Ê Entfernen Sie die Steckplatzabdeckung. ACHTUNG! Bewahren Sie die Steckplatzabdeckung auf. Setzen Sie immer Steckplatzabdeckungen in nicht verwendete PCI- Steckplatzöffnungen, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.
  • Seite 195 Erweiterungskarten und Backup Units Bild 86: Erweiterungskarte einsetzen Ê Stecken Sie die Erweiterungskarte vorsichtig in den gewünschten PCI- Steckplatz und drücken Sie sie nach unten, bis sie ganz im Steckplatz sitzt. Ê Befestigen Sie die Erweiterungskarte mit der Schraube. Ê Installieren Sie gegebenenfalls die SFP+-Transceiver-Module in die neue Erweiterungskarte, wie in Abschnitt "SFP+-Transceiver-Module einbauen"...

  • Seite 196: Abschließende Schritte

    Erweiterungskarten und Backup Units 9.3.1.4 Abschließende Schritte "Erneute Montage" auf Seite 63 Ê Ê Schließen Sie alle externen Kabel an der Erweiterungskarte wieder an. "Server an die Stromquelle anschließen" auf Seite 69 Ê "Server einschalten" auf Seite 70 Ê "RAID-Controller-Firmware aktualisieren" auf Seite 84 Ê...

  • Seite 197: Erweiterungskarte Ausbauen

    Erweiterungskarten und Backup Units 9.3.2.2 Erweiterungskarte ausbauen Ê Falls erforderlich, entfernen Sie die an der Erweiterungskarte gesteckten Kabel. Bild 87: Erweiterungskarte ausbauen Ê Wenn erforderlich, "SFP+-Transceiver-Modul entfernen" auf Seite 226 Ê Entfernen Sie die Schraube. Ê Entnehmen Sie die Erweiterungskarte vorsichtig aus dem Steckplatz. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 198: Pci-Steckplatzabdeckung Montieren

    Erweiterungskarten und Backup Units 9.3.2.3 PCI-Steckplatzabdeckung montieren ACHTUNG! Setzen Sie immer Steckplatzabdeckungen in nicht verwendete PCI- Steckplatzöffnungen, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden. Bild 88: Steckplatzabdeckung einbauen Ê Setzen Sie eine Steckplatzabdeckung in die nicht verwendete PCI- Steckplatzöffnung.

  • Seite 199: Erweiterungskarten Austauschen

    Erweiterungskarten und Backup Units 9.3.3 Erweiterungskarten austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Software: 5 Minuten Tools: Phillips PH2 / (+) No. 2 Schraubendreher Hinweis zum Wiederherstellen der Netzwerkeinstellungen Beim Austausch von Netzwerk-Controllern oder dem System Board, gehen die Netzwerk-Konfigurationseinstellungen im Betriebssystem verloren.

  • Seite 200: Erweiterungskarte Ausbauen

    Erweiterungskarten und Backup Units 9.3.3.2 Erweiterungskarte ausbauen Ê Wenn erforderlich, "SFP+-Transceiver-Modul entfernen" auf Seite 226 "Erweiterungskarten ausbauen" auf Seite 196 Ê Ê Wenn die Steckplatzabdeckung der defekten Erweiterungskarte wieder verwendet werden soll, entfernen Sie sie vom Board, wie in Abschnitt "Steckplatzabdeckung entfernen"...
  • Seite 201 Erweiterungskarten und Backup Units "RAID-Controller-Firmware aktualisieren" auf Seite 84 Ê "SVOM Boot Watchdog-Funktion aktivieren" auf Seite 93 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 100 Ê Upgrade und Maintenance Manual RX2520 M1...

  • Seite 202: Sas-Raid-Controller In Pci-Steckplatz 7

    Erweiterungskarten und Backup Units SAS-RAID-Controller in PCI-Steckplatz 7 9.4.1 SAS-RAID-Controller einbauen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Software: 5 Minuten Tools: Phillips PH2 / (+) No. 2 Schraubendreher 9.4.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 73 Ê...

  • Seite 203: Sas-Raid-Controller Einbauen

    Erweiterungskarten und Backup Units Ê Platzieren Sie den Controller auf den Befestigungslaschen der Steckplatzabdeckung (1). Ê Sichern Sie die Steckplatzabdeckung mit zwei M3 x 4,5 mm Schrauben am Controller (2). 9.4.1.3 SAS-RAID-Controller einbauen Ê Nehmen Sie den SAS-RAID-Controller aus der Schutzverpackung. Weitere Anweisungen zu den Controller-Einstellungen finden Sie in der Begleitdokumentation.

  • Seite 204: Kabel An Der Erweiterungskarte Anschließen

    Erweiterungskarten und Backup Units Ê Befestigen Sie den RAID-Controller mit der Schraube an der RAID- Kartenhalterung (2). 9.4.1.4 Kabel an der Erweiterungskarte anschließen Ê Schließen Sie die SAS-Kabel an den SAS-RAID-Controller an. Eine vollständige Übersicht finden Sie in Abschnitt "Liste verwendeter Kabel"...

  • Seite 205: Sas-Raid-Controller Ausbauen

    Erweiterungskarten und Backup Units 9.4.2 SAS-RAID-Controller ausbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher 9.4.2.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 73 Ê "Server herunterfahren"...

  • Seite 206: Sas-Raid-Kartenhalterung Ausbauen

    Erweiterungskarten und Backup Units Ê Lösen Sie die Schraube an der RAID-Kartenhalterung (1). Ê Ziehen Sie den SAS-RAID-Controller vorsichtig senkrecht nach oben und entfernen Sie ihn aus dem Steckplatz (2). 9.4.2.3 SAS-RAID-Kartenhalterung ausbauen Bild 92: RAID-Kartenhalterung ausbauen Ê Entfernen Sie die Schrauben (1). Ê...

  • Seite 207: Erweiterungskarten Und Backup Units

    Erweiterungskarten und Backup Units 9.4.3 SAS-RAID-Controller austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Software: 5 Minuten Tools: Phillips PH2 / (+) No. 2 Schraubendreher 9.4.3.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 73 Ê...

  • Seite 208: Defekten Sas-Raid-Controller Ausbauen

    Erweiterungskarten und Backup Units 9.4.3.2 Defekten SAS-RAID-Controller ausbauen "SAS-RAID-Controller ausbauen" auf Seite 205 Ê Ê Wenn die RAID-Kartenhalterung des defekten Controllers wieder verwendet werden soll, entfernen Sie sie vom Board, wie in Abschnitt "SAS-RAID- Kartenhalterung ausbauen" auf Seite 206 beschrieben. 9.4.3.3 Neuen SAS-RAID-Controller einbauen Ê...

  • Seite 209: Backup Units

    Backup Units 9.5.1 Grundlegende Informationen Die Flash Backup Unit (FBU) sichert bei einem Stromausfall die Speicherinhalte des angeschlossenen SAS-RAID-Controllers. Der PRIMERGY RX2520 M1 Server kann bis zu zwei Backup Units aufnehmen. Bild 93: Einbaupositionen der FBU Einbauposition für die erste FBU Einbauposition für die zweite FBU...

  • Seite 210: Fbu Einbauen

    Erweiterungskarten und Backup Units 9.5.2 FBU einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: Phillips PH1 / (+) No. 1 Schraubenzieher ACHTUNG! Weitere Sicherheitsinformationen finden Sie in Abschnitt "Wichtige Hinweise" auf Seite 9.5.2.1 Vorbereitende Schritte "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 73 Ê...
  • Seite 211 Erweiterungskarten und Backup Units Bild 94: SAS-RAID-Controller und TFM-Kit SAS-RAID-Controller D3116 TFM-Kit, mit drei vormontierten Abstandsbolzen und drei Schrauben Bild 95: TFM-Kit anbringen (A) Ê Setzen Sie die Abstandsbolzen des TFM auf den SAS-RAID-Controller. Ê Befestigen Sie das TFM auf dem Controller mit den drei Schrauben. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 212: Fbu Vorbereiten

    Erweiterungskarten und Backup Units 9.5.2.3 FBU vorbereiten Bild 96: FBU in die FBU-Halterung einbauen (A) Ê Setzen Sie die FBU wie dargestellt in einem leichten Winkel unter den beiden Halteklammern der FBU-Halterung ein. Ê Schieben Sie die FBU hinein, bis sie einrastet. Upgrade und Maintenance Manual RX2520 M1...
  • Seite 213 Erweiterungskarten und Backup Units Bild 97: FBU in die FBU-Halterung einbauen (B) Ê Stellen Sie sicher, dass die FBU ordnungsgemäß in der Halterung sitzt. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 214: Fbu-Kabel An Die Fbu Anschließen

    Erweiterungskarten und Backup Units 9.5.2.4 FBU-Kabel an die FBU anschließen Bild 98: FBU-Adapterkabel an die FBU anschließen Ê Schließen Sie das Kabelende am FBU-Modul wie dargestellt an das FBU- Adapterkabel an. 9.5.2.5 FBU-Halterung in die Lufthaube einbauen Bild 99: FBU-Halterung einbauen (A) Upgrade und Maintenance Manual RX2520 M1...
  • Seite 215 Erweiterungskarten und Backup Units Beachten Sie die Positionen der Befestigungsbolzen an der Lufthaube und der entsprechenden Schlüsselloch-Riegel an der FBU-Halterung. Bild 100: FBU-Halterung einbauen (B) Ê Ziehen Sie das FBU-Kabel durch die Lücke in der Lufthaube. Bild 101: FBU-Halterung einbauen (C) Ê...

  • Seite 216: Lufthauben Mit Fbu Einbauen

    Erweiterungskarten und Backup Units Die Haken an der Lufthaube rasten in die schmalen Enden der Schlüsselloch-Riegel an der FBU-Halterung ein. Ê Stellen Sie sicher, dass der Verriegelungshebel an der FBU-Halterung richtig einrastet. 9.5.2.6 Lufthauben mit FBU einbauen Bild 102: Schließen Sie die FBU an den Controller an. Ê...

  • Seite 217: Abschließende Schritte

    Erweiterungskarten und Backup Units 9.5.2.7 Abschließende Schritte "Erneute Montage" auf Seite 63 Ê "Server an die Stromquelle anschließen" auf Seite 69 Ê "Server einschalten" auf Seite 70 Ê Ê Wenn erforderlich, "RAID-Controller-Firmware aktualisieren" auf Seite 84 "SVOM Boot Watchdog-Funktion aktivieren" auf Seite 93 Ê...

  • Seite 218: Lufthauben Mit Fbu Ausbauen

    Erweiterungskarten und Backup Units 9.5.3.2 Lufthauben mit FBU ausbauen Bild 103: FBU-Kabel lösen Ê Trennen Sie das FBU-Kabel vorsichtig vom RAID-Controller (siehe Pfeil). 9.5.3.3 FBU-Halterung von der Lufthaube entfernen Bild 104: FBU-Halterung von der Lufthaube entfernen Upgrade und Maintenance Manual RX2520 M1...

  • Seite 219: Abschließende Schritte

    Erweiterungskarten und Backup Units Ê Heben Sie den grünen Verriegelungshebel an der FBU-Halterung an (1) und schieben Sie die FBU-Halterung so weit wie möglich nach links (2). Danach sollten die Haken an der Lufthaube in die breiten Enden der Schlüsselloch-Riegel an der Halterung reichen. Ê...

  • Seite 220: Vorbereitende Schritte

    Erweiterungskarten und Backup Units 9.5.4.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 53 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 73 Ê "Server herunterfahren" auf Seite 55 Ê "Netzkabel trennen" auf Seite 56 Ê "Auf die Komponente zugreifen" auf Seite 57 Ê...

  • Seite 221: Fbu Aus Der Halterung Entfernen

    Erweiterungskarten und Backup Units 9.5.4.4 FBU aus der Halterung entfernen Bild 106: FBU aus der Halterung entfernen Ê Ziehen Sie die FBU in einem leichten Winkel aus der Halterung. 9.5.4.5 Neue FBU einbauen "FBU-Kabel an die FBU anschließen" auf Seite 214 Ê...

  • Seite 222: Handhabung Der Sfp+-Transceiver-Module

    Erweiterungskarten und Backup Units "Server einschalten" auf Seite 70 Ê Ê Wenn erforderlich, "RAID-Controller-Firmware aktualisieren" auf Seite 84 "SVOM Boot Watchdog-Funktion aktivieren" auf Seite 93 Ê Handhabung der SFP+-Transceiver-Module Für Fiber Channel-over-Ethernet (FCoE)-Konfigurationen ist der Ethernet- Server-Adapter mit einem oder mehreren SFP+ (small form-factor pluggable)- Transceiver-Modulen ausgestattet.
  • Seite 223 Erweiterungskarten und Backup Units Ê Nehmen Sie das SFP+-Transceiver-Modul aus der Schutzverpackung. Ê Entfernen Sie den Glasfaseranschluss-Stecker aus dem neuen/zusätzlichen SFP+-Transceiver-Modul. ACHTUNG! – Die Anschluss-Schutzstecker müssen so lange an den optischen Anschlüssen des Transceivers und an den Glasfaserkabel- Anschlüssen befestigt sein, bis Sie zum Herstellen der Verbindung bereit sind.
  • Seite 224 Erweiterungskarten und Backup Units SFP+-Transceiver-Modul einsetzen Bild 109: SFP+-Transceiver-Modul einsetzen Ê Setzen Sie das SFP+-Transceiver-Modul ein und schieben Sie es so bis zum Anschlag in die Anschlussbuchse. Wenn nur ein Steckplatz mit einem SFP+-Transceiver-Modul ausgerüstet ist, verwenden Sie den primären Anschluss wie abgebildet.
  • Seite 225 Erweiterungskarten und Backup Units Ê Klappen Sie den Haltebügel vorsichtig nach oben und verriegeln Sie ihn. Bild 111: Glasfaseranschluss-Schutzstecker anbringen Ê Wenn das SFP+-Transceiver-Modul nicht sofort an einen LC-Anschluss angeschlossen wird, befestigen Sie den Glasfaseranschluss-Schutzstecker an den Glasfaseranschlüssen des Transceivers. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 226: Sfp+-Transceiver-Modul Entfernen

    Erweiterungskarten und Backup Units Sekundäres SFP+-Transceiver-Modul einbauen Bild 112: Sekundäres SFP+-Transceiver-Modul einbauen Ê Bauen Sie das sekundäre SFP+-Transceiver-Modul gegebenenfalls wie oben beschrieben ein. 9.6.2 SFP+-Transceiver-Modul entfernen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: Ohne Werkzeug Für Fiber Channel-over-Ethernet (FCoE)-Konfigurationen ist der Ethernet- Server-Adapter mit einem oder mehreren SFP+ (small form-factor pluggable)- Transceiver-Modulen ausgestattet.
  • Seite 227 Erweiterungskarten und Backup Units Bild 113: Glasfaseranschluss-Schutzstecker entfernen Ê Wenn vorhanden, entfernen Sie den Glasfaseranschluss-Schutzstecker vom SFP+-Transceiver-Modul. ACHTUNG! Bewahren Sie den Schutzstecker zur späteren Verwendung auf. Bild 114: Haltebügel entriegeln Upgrade und Maintenance Manual RX2520 M1...

  • Seite 228: Sfp+-Transceiver-Module Austauschen

    Erweiterungskarten und Backup Units Ê Entriegeln Sie den Haltebügel auf dem SFP+-Transceiver-Modul und klappen Sie ihn vorsichtig herunter, um den Transceiver aus der Anschlussbuchse zu entfernen. Bild 115: SFP+-Transceiver entfernen Ê Ziehen Sie das SFP+-Transceiver-Modul aus der Anschlussbuchse. Ê Bringen Sie den Glasfaseranschluss-Schutzstecker wieder an den Glasfaseranschlüssen des Transceivers an.
  • Seite 229 Erweiterungskarten und Backup Units SFP+-Transceiver-Module ausbauen Ê Entfernen Sie die defekten SFP+-Transceiver-Module, wie in Abschnitt "SFP+-Transceiver-Modul entfernen" auf Seite 226 beschrieben. SFP+-Transceiver-Module einbauen Ê Packen Sie das neue SFP+-Transceiver-Modul aus. Ê Stellen Sie sicher, dass das neue SFP+-Transceiver-Modul vom gleichen Typ ist wie der Transceiver, den Sie austauschen.
  • Seite 230 Erweiterungskarten und Backup Units Upgrade und Maintenance Manual RX2520 M1...

  • Seite 231: Hauptspeicher

    Hauptspeicher Sicherheitshinweise ACHTUNG! Installieren Sie keine nicht unterstützten Speichermodule von ● Drittanbietern. Weitere Informationen zu unterstützten Speichermodulen finden Sie in Abschnitt "Grundlegende Informationen" auf Seite 232. Speichermodule können auch nach dem Herunterfahren heiß sein. ● Warten Sie, bis die Komponenten abgekühlt sind, bevor Sie Speichermodule ein- oder ausbauen, um Verbrennungen zu vermeiden.

  • Seite 232: Grundlegende Informationen

    Hauptspeicher 10.1 Grundlegende Informationen DIMM 1A DIMM 2A DIMM 1B DIMM 2B DIMM 1C DIMM 2C DIMM 2F DIMM 1F DIMM 2E DIMM 1E DIMM 2D DIMM 1D Bild 116: Übersicht über Speicher – Das System Board verfügt über 12 Speichersteckplätze (6 Steckplätze je CPU).

  • Seite 233: Speicherreihenfolge

    Hauptspeicher 10.1.1 Speicherreihenfolge 10.1.1.1 Bestückungsregeln – Verwenden Sie zuerst den Speichersteckplatz 1/Kanal A (DIMM 1A). – In Dual-Prozessor-Konfigurationen bestücken Sie als nächstes Speichersteckplatz 1/Kanal D (DIMM 1D). – In allen Kanälen muss Speichersteckplatz 1 vor Steckplatz 2 bestückt werden. (für alle CPUs). –...

  • Seite 234: Independent Channel Modus

    Hauptspeicher 10.1.1.2 Independent Channel Modus CPU1 CPU2 Channel DIMM #DIMMs mono CPU configuration #DIMMs dual CPU configuration 10.1.1.3 Performance Modi CPU1 CPU2 Channel DIMM #DIMMs mono CPU configuration #DIMMs dual CPU configuration Hinweise zu Mirrored-Channel- und Performance-Modus – Bestücken Sie die Speichermodule immer als ein Vielfaches von 3. –...

  • Seite 235: Speichermodule Einbauen

    Hauptspeicher 10.2 Speichermodule einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: tool-less 10.2.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 73 Ê "Server herunterfahren" auf Seite 55 Ê "Netzkabel trennen" auf Seite 56 Ê...

  • Seite 236: Abschließende Schritte

    Hauptspeicher Bild 118: Speichermodule einbauen (B) Ê Richten Sie die Einkerbung an der Unterseite des Speichermoduls an der Codierung des Speichersteckplatzes aus. Ê Drücken Sie das Speichermodul nach unten, bis die Auswurfhebel in die Aussparungen an beiden Enden des Moduls einrasten. 10.2.3 Abschließende Schritte "Erneute Montage"...

  • Seite 237: Speichermodule Ausbauen

    Hauptspeicher 10.3 Speichermodule ausbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: tool-less 10.3.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 73 Ê "Defekte Server ermitteln" auf Seite 53 Ê "Server herunterfahren" auf Seite 55 Ê...

  • Seite 238: Abschließende Schritte

    Hauptspeicher Bild 120: Speichermodule ausbauen (B) Ê Entnehmen Sie das ausgeworfene Speichermodul. 10.3.3 Abschließende Schritte "Erneute Montage" auf Seite 63 Ê "Server an die Stromquelle anschließen" auf Seite 69 Ê "System Board-BIOS und iRMC aktualisieren bzw. wiederherstellen" auf Ê Seite 80 "Server einschalten"...

  • Seite 239: Speichermodule Austauschen

    Hauptspeicher 10.4 Speichermodule austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Software: 5 Minuten Tools: tool-less 10.4.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 53 Ê Ê Ermitteln Sie mit der Server-Management-Software den defekten Speichersteckplatz. "BitLocker-Funktionalität anhalten" auf Seite 71 Ê...
  • Seite 240 Hauptspeicher "System Board-BIOS und iRMC aktualisieren bzw. wiederherstellen" auf Ê Seite 80 "Server einschalten" auf Seite 70 Ê "SVOM Boot Watchdog-Funktion aktivieren" auf Seite 93 Ê "Ausgetauschte Komponenten im System-BIOS aktivieren" auf Seite 94 Ê "Speichermodus überprüfen" auf Seite 95 Ê...

  • Seite 241: Prozessoren

    Prozessoren Sicherheitshinweise ACHTUNG! Installieren Sie keine nicht unterstützten Prozessoren. Weitere ● Informationen zu unterstützten Prozessoren finden Sie in Abschnitt "Grundlegende Informationen" auf Seite 242. Leiterplatten und gelötete Teile der internen Optionen sind ● ungeschützt und können durch statische Elektrizität beschädigt werden.

  • Seite 242: Grundlegende Informationen

    Prozessoren 11.1 Grundlegende Informationen Das System Board D3169 bietet zwei Sockel für Intel Xeon-Prozessoren. 11.1.1 Unterstützte Prozessoren – Prozessoren der Intel Xeon E5-2500-Serie – Sockeltyp: LGA 2011-Paket – Thermal Design Power (TDP)-Klasse: bis zu 95 W 11.1.2 Prozessorpositionen CPU 2 CPU 1 Bild 121: CPU-Positionen am System Board D3169 Upgrade und Maintenance Manual...

  • Seite 243: Prozessoren Einbauen

    Prozessoren 11.2 Prozessoren einbauen Upgrade und Repair Unit Hardware: 15 Minuten (URU) Software: 5 Minuten Tools: Phillips PH2 / (+) No. 2 Schraubendreher ACHTUNG! Prozessoren reagieren äußerst empfindlich auf elektrostatische Entladungen und müssen stets mit Vorsicht behandelt werden. Legen Sie einen Prozessor nach der Entnahme aus seiner Schutzhülle oder aus seinem Sockel mit der Oberseite nach unten auf eine nicht-leitende, antistatische Oberfläche.

  • Seite 244: Schutzkappe Entfernen

    Prozessoren 11.2.2.1 Schutzkappe entfernen Bild 122: Sockelhebel öffnen Ê Drücken Sie den Sockelhebel nach unten und vom Sockel weg (1), um ihn zu lösen, und schwenken Sie ihn danach nach oben (2). Bild 123: Prozessorhalterung öffnen Ê Öffnen Sie die Prozessorhalterung des Prozessorsockels. ACHTUNG! Verriegelungsrahmen vorsichtig handhaben! Der Rahmen (siehe Kreis) kann in der senkrechten Position Kratzer...

  • Seite 245: Neuen Prozessor Einbauen

    Prozessoren Bild 124: Schutzkappe entfernen Ê Entfernen Sie die schwarze Schutzabdeckung vom Prozessor-Sockel. 11.2.2.2 Neuen Prozessor einbauen Bild 125: Prozessor installieren Beachten Sie die Kodierung! Ê Fassen Sie den Prozessor mit Ihrem Daumen und Zeigefinger. Ê Setzen Sie den neuen Prozessor auf den Sockel. Upgrade und Maintenance Manual RX2520 M1...
  • Seite 246 Prozessoren Achten Sie darauf, dass die Aussparungen am Prozessor auf die entsprechenden Markierungen des Sockels zeigen. ACHTUNG! – Vergewissern Sie sich, dass der Prozessor eben im Sockel aufliegt. – Berühren oder verbiegen Sie nicht die Federkontakte des Prozessor-Sockels. – Berühren Sie niemals die Unterseite des Prozessors. Bereits leichte Verunreinigungen wie Hautfett können die Funktion des Prozessors beeinträchtigen oder den Prozessor zerstören.

  • Seite 247: Abschließende Schritte

    Prozessoren Bild 127: Sockelhebel schließen Ê Schließen Sie den Sockelhebel (1) und lassen Sie ihn unter dem Haltehaken der Prozessorhalterung einrasten (2), damit die Prozessorhalterung verriegelt ist. Ê Falls erforderlich, bauen Sie den zweiten Prozessor in gleicher Weise ein. 11.2.3 Abschließende Schritte "Prozessorkühlkörper einbauen"...

  • Seite 248: Prozessoren Ausbauen

    Prozessoren 11.3 Prozessoren ausbauen Upgrade und Repair Unit Hardware: 15 Minuten (URU) Software: 5 Minuten Tools: Phillips PH2 / (+) No. 2 Schraubendreher 11.3.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 73 Ê "Server herunterfahren"...
  • Seite 249 Prozessoren Bild 128: Sockelhebel öffnen Ê Drücken Sie den Sockelhebel nach unten und vom Sockel weg (1), um ihn zu lösen, und schwenken Sie ihn danach nach oben (2). Bild 129: Prozessorhalterung öffnen Ê Öffnen Sie die Prozessorhalterung des Prozessorsockels. ACHTUNG! Verriegelungsrahmen vorsichtig handhaben! Der Rahmen (siehe Kreis) kann in der senkrechten Position Kratzer...
  • Seite 250 Prozessoren Bild 130: Prozessor entnehmen Ê Heben Sie vorsichtig den defekten Prozessor senkrecht aus seinem Sockel. ACHTUNG! Berühren oder verbiegen Sie nicht die Federkontakte des Prozessorsockels. Ê Entfernen Sie gründlich die Überreste der Wärmeleitpaste vom Prozessor mit einem fusselfreien Tuch. Ê...

  • Seite 251: Schutzabdeckung Anbringen

    Prozessoren 11.3.2.1 Schutzabdeckung anbringen Bild 131: Schutzabdeckung des Sockels anbringen Ê Setzen Sie die Schutzabdeckung vorsichtig senkrecht von oben auf den Prozessor-Sockel, bis sie einrastet. Beachten Sie die Kodierung! Bild 132: Prozessorhalterung schließen Ê Schließen Sie die Prozessorhalterung. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 252: Abschließende Schritte

    Prozessoren Bild 133: Sockelhebel schließen Ê Schließen Sie den Sockelhebel (1) und lassen Sie ihn unter dem Haltehaken der Prozessorhalterung einrasten, damit die Prozessorhalterung verriegelt ist (2). 11.3.3 Abschließende Schritte "Erneute Montage" auf Seite 63 Ê "Server an die Stromquelle anschließen" auf Seite 69 Ê...

  • Seite 253: Prozessoren Hochrüsten Oder Austauschen

    Prozessoren 11.4 Prozessoren hochrüsten oder austauschen Field Replaceable Unit Hardware: 15 Minuten (FRU) Software: 5 Minuten Tools: Phillips PH2 / (+) No. 2 Schraubendreher ACHTUNG! Prozessoren reagieren äußerst empfindlich auf elektrostatische Entladungen und müssen stets mit Vorsicht behandelt werden. Legen Sie einen Prozessor nach der Entnahme aus seiner Schutzhülle oder aus seinem Sockel mit der Oberseite nach unten auf eine nicht-leitende, antistatische Oberfläche.

  • Seite 254: Abschließende Schritte

    Prozessoren – Entfernen Sie beim Einbau des zweiten Prozessors die Sockelschutzabdeckung, wie in Abschnitt beschrieben. "Schutzkappe entfernen" auf Seite 244 – Entfernen Sie den gewünschten Prozessor, wie in Abschnitt "Prozessor entnehmen" auf Seite 248 beschrieben. – Bauen Sie den neuen Prozessor ein, wie in Abschnitt "Prozessor installieren"...

  • Seite 255: Umgang Mit Prozessorkühlkörpern

    Prozessoren 11.5 Umgang mit Prozessorkühlkörpern Field Replaceable Unit Hardware: 15 Minuten (FRU) wenn Wärmeleitpaste verwendet wird Upgrade und Repair Unit (URU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher 11.5.1 Vorbereitende Schritte "Server herunterfahren" auf Seite 55 Ê "Netzkabel trennen" auf Seite 56 Ê...

  • Seite 256: Prozessorkühlkörper Einbauen

    Prozessoren 11.5.2 Prozessorkühlkörper einbauen Bild 134: Standard-Prozessor-Kühlkörper V26898-B977-V101 Upgrade und Maintenance Manual RX2520 M1...

  • Seite 257: Kühlkörper Und Prozessor Vorbereiten

    Prozessoren 11.5.2.1 Kühlkörper und Prozessor vorbereiten Neuen Kühlkörper einbauen Bild 135: Schutzkappe vom Kühlkörper abziehen (A) Ê Ziehen Sie die Schutzkappe vom Kühlkörper ab. ACHTUNG! Achten Sie darauf, dass Sie die Wärmeleitpaste an der Unterseite des Kühlkörpers nicht berühren. Kühlkörper wiederverwenden Ê...

  • Seite 258: Kühlkörper Einbauen

    Prozessoren 11.5.2.2 Kühlkörper einbauen Bild 136: Kühlkörper einbauen Ê Richten Sie den Kühlkörper aus, sodass die sichtbaren kupfernen Wärmerohre (H; siehe oben) in Richtung Netzteil zeigen. Ê Setzen Sie den Kühlkörper vorsichtig wie dargestellt auf die vier Gewindelöcher auf (siehe Lupenansicht). ACHTUNG! –...

  • Seite 259: Prozessor-Kühlkörper Entfernen

    Prozessoren 11.5.3 Prozessor-Kühlkörper entfernen Bild 137: Prozessor-Kühlkörper entfernen (A) Ê Lösen Sie die vier unverlierbaren Schrauben des Kühlkörpers über Kreuz (1-4). Upgrade und Maintenance Manual RX2520 M1...
  • Seite 260 Prozessoren Bild 138: Prozessor-Kühlkörper entfernen (B) Ê Bewegen Sie den Kühlkörper leicht hin und her, um ihn vom Prozessor zu lösen (1). Dies ist womöglich aufgrund der Haftwirkung der Wärmeleitpaste zwischen dem Kühlkörper und dem Prozessor erforderlich. ACHTUNG! Achten Sie besonders darauf, dass Sie keine System Board- Komponenten um den Prozessor-Sockel beschädigen.

  • Seite 261: Prozessorkühlkörper Austauschen

    Prozessoren 11.5.4 Prozessorkühlkörper austauschen 11.5.4.1 Prozessor-Kühlkörper entfernen Ê Entfernen Sie den Prozessor-Kühlkörper wie in Abschnitt "Prozessor- Kühlkörper entfernen" auf Seite 259 beschrieben. 11.5.4.2 Wärmeleitpaste auftragen Ê Tragen Sie Wärmeleitpaste auf der Prozessorfläche auf, wie in Abschnitt "Wärmeleitpaste auftragen" auf Seite 262 beschrieben.

  • Seite 262: Wärmeleitpaste Auftragen

    Prozessoren 11.6 Wärmeleitpaste auftragen Field Replaceable Unit Hardware: 5 Minuten (FRU) Tools: tool-less – Für Japan muss der zuständige Servicetechniker die separat bereitgestellten Anweisungen befolgen. – Wenn der Hochrüst- oder Austauschsatz für den Prozessor einen neuen CPU-Kühlkörper umfasst, wurde bereits eine dünne Schicht Wärmeleitpaste auf die untere Oberfläche aufgetragen.
  • Seite 263 Prozessoren Eine Spritze (A3C40142460 / 34035576) enthält Wärmeleitpaste für drei Prozessoren. Bild 140: Wärmeleitpaste auftragen Ê Tragen Sie wie dargestellt eine kleine Menge Wärmeleitpaste punktförmig in der Mitte der Prozessoroberfläche auf. Zwei Teilstriche auf der mitgelieferten Spritze zum Aufbringen der Paste entsprechen dabei der korrekten Menge für einen Prozessor.
  • Seite 264 Prozessoren Upgrade und Maintenance Manual RX2520 M1...

  • Seite 265: Bedienbare Laufwerke

    Bedienbare Laufwerke Sicherheitshinweise ACHTUNG! Machen Sie sich, bevor Sie ein bedienbares Laufwerk einbauen, mit ● der Benutzerdokumentation für das Laufwerk vertraut. Stellen Sie beim Einsetzen eines bedienbaren Laufwerks in den ● Server sicher, dass Sie keines der angeschlossenen Kabel einklemmen oder überdehnen. Halten Sie das bedienbare Laufwerk beim Einbau an seinen ●...

  • Seite 266: Grundlegende Informationen

    Bedienbare Laufwerke 12.1 Grundlegende Informationen Montagereihenfolge für bedienbare Laufwerke im Frontpanel-Käfig Der PRIMERGY RX2520 M1 Server bietet einen 5,25-Zoll- Laufwerkseinbauplatz für optische Laufwerke und Backup-Laufwerke: Bild 141: Bedienbare Laufwerke im Frontpanel-Käfig Bedienbares Laufwerk Einbauplatz Max. Anzahl Local Service Display 3,5-Zoll-...

  • Seite 267: Local Service Display (Lsd)-Modul Einbauen

    Bedienbare Laufwerke Bild 143: Bedienbares Laufwerk (RDX) in HDD-Einbauplatz für 2,5-Zoll-HDD-Version Montagereihenfolge für bedienbare Laufwerke in den HDD-Einbauplätzen bei der 3,5-Zoll-Version Der PRIMERGY RX2520 M1 Server bietet einen 5,25-Zoll- Laufwerkseinbauplatz für optische Laufwerke: Bild 144: Bedienbares Laufwerk 3,5-Zoll-HDD-Version 12.2 Local Service Display (LSD)-Modul...

  • Seite 268: Vorbereitende Schritte

    Bedienbare Laufwerke 12.2.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "Server herunterfahren" auf Seite 55 Ê "Netzkabel trennen" auf Seite 56 Ê "Auf die Komponente zugreifen" auf Seite 57 Ê "Lüfterbox entfernen" auf Seite 178 Ê 12.2.2 LSD Leerblende abnehmen Bild 145: LSD Leerblende abnehmen Ê...

  • Seite 269: Lsd-Modul Einbauen

    Bedienbare Laufwerke 12.2.3 LSD-Modul einbauen Bild 146: LSD-Modul einbauen Ê Setzen Sie das LSD-Modul in den Einbauplatz und drücken Sie es hinein, bis es einrastet. Bild 147: LSD-Modul einbauen Ê Schließen Sie das LSD-Kabel an das USB-Board an (1). Upgrade und Maintenance Manual RX2520 M1...

  • Seite 270: Abschließende Schritte

    Bedienbare Laufwerke Ê Schließen Sie das LSD-Kabel an den Anschluss SMB1 des System Boards an (2). Ê Verlegen Sie das LSD-Kabel durch die obere Kabelführung (3). 12.2.4 Abschließende Schritte "Lüfterbox einbauen" auf Seite 181 Ê "Erneute Montage" auf Seite 63 Ê...

  • Seite 271: Lsd-Modul Ausbauen

    Bedienbare Laufwerke 12.3.2 LSD-Modul ausbauen Bild 148: LSD-Kabel entfernen Ê Trennen Sie das LSD-Kabel vom LSD-Modul (1) und den Anschluss vom System Board (2). Upgrade und Maintenance Manual RX2520 M1...
  • Seite 272 Bedienbare Laufwerke Bild 149: LSD-Modul entriegeln Ê Drücken Sie den Rasthaken nach innen, um das LSD-Modul zu lösen. Bild 150: LSD-Modul entriegeln Ê Ziehen Sie das LSD-Modul aus dem Einbauplatz. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 273: Abschließende Schritte

    Bedienbare Laufwerke Bild 151: LSD Leerblende einsetzen Ê Setzen Sie die LSD-Leerblende in den Einbauplatz ein. 12.3.3 Abschließende Schritte "Lüfterbox einbauen" auf Seite 181 Ê "Erneute Montage" auf Seite 63 Ê "Server an die Stromquelle anschließen" auf Seite 69 Ê "BitLocker-Funktionalität fortsetzen"...

  • Seite 274: Lsd-Modul Austauschen

    Bedienbare Laufwerke 12.4 LSD-Modul austauschen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: tool-less 12.4.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "Server herunterfahren" auf Seite 55 Ê "Netzkabel trennen" auf Seite 56 Ê "Auf die Komponente zugreifen" auf Seite 57 Ê...

  • Seite 275: Optisches Laufwerk (Odd) Für 2,5-Zoll-Version

    Bedienbare Laufwerke 12.5 Optisches Laufwerk (ODD) für 2,5-Zoll- Version 12.5.1 Einbau eines optischen Laufwerks Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: Phillips PH0 / (+) No. 0 Schraubendreher 12.5.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "Server herunterfahren" auf Seite 55 Ê...

  • Seite 276: Leermodul Des Optischen Laufwerks Entfernen

    Bedienbare Laufwerke 12.5.1.2 Leermodul des optischen Laufwerks entfernen Bild 152: Leermodul des optischen Laufwerks entfernen Ê Ziehen Sie den Rasthaken nach oben, um das Leermodul des optischen Laufwerks zu entriegeln. ACHTUNG! Bewahren Sie das Leermodul des optischen Laufwerks zur späteren Verwendung auf.

  • Seite 277: Optisches Laufwerk Vorbereiten

    Bedienbare Laufwerke Bild 153: Leermodul ausbauen Ê Ziehen Sie das Leermodul des optischen Laufwerks heraus. 12.5.1.3 Optisches Laufwerk vorbereiten Bild 154: Position für die ungenutzte ODD-Verriegelung Upgrade und Maintenance Manual RX2520 M1...
  • Seite 278 Bedienbare Laufwerke Ê Nehmen Sie die ODD-Verriegelung von ihrem Platz am Boden des Front- Panel-Moduls. Für Japan: Sie finden die ODD-Verriegelung im mitgelieferten Zubehör-Kit. Bild 155: Verriegelung des Optisches Laufwerk einbauen Ê Bauen Sie die Verriegelung des optischen Laufwerks in das optische Laufwerk ein (1) und befestigen Sie sie mit zwei Schrauben (2).

  • Seite 279: Optisches Laufwerk Einbauen

    Bedienbare Laufwerke 12.5.1.4 Optisches Laufwerk einbauen Bild 156: Optisches Laufwerk einbauen Ê Setzen Sie das ODD-Modul in den Einbauplatz und schieben Sie es hinein, bis es einrastet. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 280: Abschließende Schritte

    Bedienbare Laufwerke Bild 157: Optisches Laufwerk einbauen Ê Ziehen Sie die SATA- und Stromversorgungskabel wie dargestellt durch die Öffnung des Einbauplatzes des optischen Laufwerks. Ê Schließen Sie das Stromversorgungskabel an das optische Laufwerk an (1). Ê Schließen Sie das SATA-Kabel an das optische Laufwerk an(2). 12.5.1.5 Abschließende Schritte "Lüfterbox einbauen"...

  • Seite 281: Optischen Laufwerks Ausbauen (Odd)

    Bedienbare Laufwerke 12.5.2 Optischen Laufwerks ausbauen (ODD) Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: Torx Plus 6-Schraubendreher 12.5.2.1 Vorbereitende Schritte Ê Bitten Sie den Systemadministrator, alle Backup- und optischen Speichermedien aus dem Backup- oder optischen Laufwerk auszuwerfen, bevor Sie das Laufwerk aus dem Server entfernen. "BitLocker-Funktionalität anhalten"...
  • Seite 282 Bedienbare Laufwerke Ê Ziehen Sie den Rasthaken nach oben, um das optische Laufwerk zu entriegeln. Ê Schieben Sie das optische Laufwerk aus dem Einbauplatz. Bild 159: Entfernen Sie die ODD-Verriegelung. Ê Entfernen Sie die beiden Schrauben (1). Ê Entfernen Sie die optische Laufwerks-Verriegelung von der Rückseite des optischen Laufwerks (2).

  • Seite 283: Abschließende Schritte

    Bedienbare Laufwerke Bild 160: Leermodul des optischen Laufwerks einbauen Ê Setzen Sie das Leermodul des optischen Laufwerks ein. 12.5.2.3 Abschließende Schritte "Lüfterbox einbauen" auf Seite 181 Ê "Erneute Montage" auf Seite 63 Ê "Server an die Stromquelle anschließen" auf Seite 69 Ê...

  • Seite 284: Optisches Laufwerk Austauschen

    Bedienbare Laufwerke 12.5.3 Optisches Laufwerk austauschen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: Phillips PH0 / (+) No. 0 Schraubendreher 12.5.3.1 Vorbereitende Schritte Ê Bitten Sie den Systemadministrator, alle Backup- und optischen Speichermedien aus dem Backup- oder optischen Laufwerk auszuwerfen, bevor Sie das Laufwerk aus dem Server entfernen.

  • Seite 285: Optisches Laufwerk (Odd) Für 3,5-Zoll-Version

    Bedienbare Laufwerke 12.6 Optisches Laufwerk (ODD) für 3,5-Zoll- Version 12.6.1 Einbau eines optischen Laufwerks Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: Phillips PH0 / (+) No. 0 Schraubendreher 12.6.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "Server herunterfahren" auf Seite 55 Ê...

  • Seite 286: Träger Des Optischen Laufwerks Entfernen

    Bedienbare Laufwerke 12.6.1.2 Träger des optischen Laufwerks entfernen Bild 161: Träger des optischen Laufwerks entfernen Ê Ziehen Sie den Rasthaken nach oben, um den Träger des optischen Laufwerks zu entriegeln. ACHTUNG! Bewahren Sie das Leermodul des optischen Laufwerks zur späteren Verwendung auf.
  • Seite 287 Bedienbare Laufwerke Bild 162: Träger des optischen Laufwerks entfernen Ê Ziehen Sie ODD-Träger heraus. Bild 163: Blende des Trägers des optischen Laufwerks entfernen Ê Entfernen Sie die Blende des Träger des optischen Laufwerks. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 288: Einbau Des Odd In Den Odd-Träger

    Bedienbare Laufwerke 12.6.1.3 Einbau des ODD in den ODD-Träger Bild 164: Optisches Laufwerk einbauen Ê Setzen Sie das optische Laufwerk ein. Ê Befestigen Sie das ODD mit zwei Schrauben. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 289: Optisches Laufwerk Einbauen

    Bedienbare Laufwerke Bild 165: Einbau der Blende des Trägers des optischen Laufwerks Ê Bauen Sie die Blende des Trägers des optischen Laufwerks ein. 12.6.1.4 Optisches Laufwerk einbauen Bild 166: Optisches Laufwerk einbauen Ê Ziehen Sie die SATA- und Stromversorgungskabel wie dargestellt durch die Öffnung des Einbauplatzes des optischen Laufwerks.

  • Seite 290: Abschließende Schritte

    Bedienbare Laufwerke Ê Schließen Sie das Stromversorgungskabel an das optische Laufwerk an (1). Ê Schließen Sie das SATA-Kabel an das optische Laufwerk an(2). Bild 167: Optisches Laufwerk einbauen Ê Setzen Sie das ODD-Modul in den Einbauplatz und schieben Sie es hinein, bis es einrastet (3).

  • Seite 291: Optischen Laufwerks Ausbauen (Odd)

    Bedienbare Laufwerke 12.6.2 Optischen Laufwerks ausbauen (ODD) Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: Phillips PH0 / (+) No. 0 Schraubendreher 12.6.2.1 Vorbereitende Schritte Ê Bitten Sie den Systemadministrator, alle Backup- und optischen Speichermedien aus dem Backup- oder optischen Laufwerk auszuwerfen, bevor Sie das Laufwerk aus dem Server entfernen.

  • Seite 292: Träger Des Optischen Laufwerks Entfernen

    Bedienbare Laufwerke 12.6.2.2 Träger des optischen Laufwerks entfernen Bild 168: Träger des optischen Laufwerks entfernen Ê Ziehen Sie den Rasthaken nach oben, um den Träger des optischen Laufwerks zu entriegeln. Bild 169: Träger des optischen Laufwerks entfernen Ê Ziehen Sie ODD-Träger heraus. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 293: Optisches Laufwerk Entfernen

    Bedienbare Laufwerke 12.6.2.3 Optisches Laufwerk entfernen Bild 170: Optisches Laufwerk entfernen Ê Ziehen Sie das SATA (2) und das Stromversorgungskabel (1) ab. Bild 171: Blende des Trägers des optischen Laufwerks entfernen Ê Entfernen Sie die Blende des Träger des optischen Laufwerks. Upgrade und Maintenance Manual RX2520 M1...
  • Seite 294 Bedienbare Laufwerke Bild 172: Optisches Laufwerk entfernen Ê Entfernen Sie die beiden Schrauben. Ê Entfernen Sie das optische Laufwerk. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 295: Leermodul Des Optischen Laufwerks Einbauen

    Bedienbare Laufwerke 12.6.2.4 Leermodul des optischen Laufwerks einbauen Bild 173: Leermodul des optischen Laufwerks einbauen Ê Setzen Sie das Leermodul des optischen Laufwerks ein. Ê Befestigen Sie das ODD-Leermodul mit zwei Schrauben. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 296: Abschließende Schritte

    Bedienbare Laufwerke Bild 174: Einbau der Blende des Trägers des optischen Laufwerks Ê Bauen Sie die Blende des Trägers des optischen Laufwerks ein. Bild 175: Träger des optischen Laufwerks einbauen 12.6.2.5 Abschließende Schritte "Lüfterbox einbauen" auf Seite 181 Ê "Erneute Montage" auf Seite 63 Ê...

  • Seite 297: Optisches Laufwerk Austauschen

    Bedienbare Laufwerke 12.6.3 Optisches Laufwerk austauschen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: Phillips PH0 / (+) No. 0 Schraubendreher 12.6.3.1 Vorbereitende Schritte Ê Bitten Sie den Systemadministrator, alle Backup- und optischen Speichermedien aus dem Backup- oder optischen Laufwerk auszuwerfen, bevor Sie das Laufwerk aus dem Server entfernen.

  • Seite 298: Rdx-Laufwerk In 2,5-Zoll-Version Einbauen

    Bedienbare Laufwerke 12.7 RDX-Laufwerk in 2,5-Zoll-Version einbauen Hinweise zur USB-Verkabelung des RDX-Laufwerks: – Ein USB 2.0-RDX-Laufwerk kann durch ein USB 3.0-RDX-Laufwerk ersetzt werden mit der vorherigen Verkabelung. – Ein USB 3.0-RDX-Laufwerk kann mit einem USB 2.0-Kabel an einen onboard USB 2.0-Anschluss mit begrenzter Leistung angeschlossen werden.

  • Seite 299: Rdx-Laufwerk In Den Käfig Einbauen

    Bedienbare Laufwerke 12.7.2 RDX-Laufwerk in den Käfig einbauen Ê Weitere Informationen zum Ausbauen des 2,5-Zoll-Festplattenkäfigs aus Einbauplatz 1 und 2 finden Sie im Abschnitt "Laufwerkskäfig ausbauen" auf Seite 169. Bild 176: RDX-Laufwerk im Laufwerkskäfig befestigen Ê Setzen Sie das RDX-Laufwerk in den Einbauplatz und drücken Sie es hinein.
  • Seite 300 Bedienbare Laufwerke Bild 177: RDX-Laufwerk im Laufwerkskäfig befestigen Ê Befestigen Sie das RDX-Laufwerk mit vier Schrauben im Laufwerkskäfig. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 301: Rdx-Laufwerk Einbauen

    Bedienbare Laufwerke 12.7.3 RDX-Laufwerk einbauen Bild 178: RDX-Laufwerk einbauen Ê Setzen Sie das RDX-Laufwerk mit dem Laufwerkskäfig in den Einbauplatz. Ê Setzen Sie den HDD-Käfig in den Einbauplatz1 ein, wie in Abschnitt "Festplattenkäfig einbauen" auf Seite 171 beschrieben. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 302: Rdx-Laufwerk Anschließen

    Bedienbare Laufwerke 12.7.4 RDX-Laufwerk anschließen 12.7.4.1 Anschließen des RDX-Laufwerks an das System Board Bild 179: Kabel an das RDX-Laufwerk anschließen Ê Befestigen Sie den Laufwerkskäfig mit der Schraube (1). Ê Schließen Sie das Stromversorgungskabel C5 an das RDX-Laufwerk an (2). Ê...
  • Seite 303 Bedienbare Laufwerke Bild 180: RDX-Laufwerkskäfig einbauen Ê Befestigen Sie den Festplattenkäfig mit der Schraube. Bild 181: USB-Kabel an die USB 3.0-Schnittstellenkarte anschließen Ê Schließen Sie das Stromversorgungskabel C5 an das RDX-Laufwerk an (1). Ê Schließen Sie das USB-Kabel C22 an das RDX-Laufwerk an (2). Ê...

  • Seite 304: Abschließende Schritte

    Bedienbare Laufwerke 12.7.5 Abschließende Schritte "Lüfterbox einbauen" auf Seite 181 Ê "Erneute Montage" auf Seite 63 Ê "Server an die Stromquelle anschließen" auf Seite 69 Ê "Server einschalten" auf Seite 70 Ê "Backup-Softwarelösung überprüfen und konfigurieren" auf Seite 86 Ê "BitLocker-Funktionalität fortsetzen"...

  • Seite 305: Laufwerkskäfig Ausbauen

    Bedienbare Laufwerke 12.8.2 Laufwerkskäfig ausbauen Ê Bauen Sie den 2,5-Zoll-Festplattenkäfig aus dem Einbauplatz 1 aus. Bild 182: Kabel vom RDX-Laufwerk trennen Ê Entfernen Sie die Schraube, mit der der Laufwerkskäfig befestigt ist (1). Ê Lösen Sie das USB-Kabel (2). Ê Ziehen Sie das Stromversorgungskabel ab (3). Bild 183: Laufwerkskäfig entriegeln Ê...

  • Seite 306: Rdx-Laufwerk Aus Dem Käfig Entfernen

    Bedienbare Laufwerke 12.8.3 RDX-Laufwerk aus dem Käfig entfernen Bild 184: Entfernen der 4 Schrauben Ê Entfernen Sie die 4 Schrauben vom Laufwerkskäfig. Upgrade und Maintenance Manual RX2520 M1...
  • Seite 307 Bedienbare Laufwerke Bild 185: Leerblende des Bandlaufwerks einbauen Ê Setzen Sie die Leerblende des Bandlaufwerks in den Laufwerkskäfig. Bild 186: Leerblende des Bandlaufwerks einbauen Upgrade und Maintenance Manual RX2520 M1...

  • Seite 308: Abschließende Schritte

    Bedienbare Laufwerke Ê Befestigen Sie die Leerblende des Bandlaufwerks mit zwei Schrauben. Ê Setzen Sie den Laufwerkskäfig in Einbauplatz 2; weitere Informationen finden Sie in Abschnitt "RDX-Laufwerk einbauen" auf Seite 301. Ê Setzen Sie den HDD-Käfig in Einbauplatz 1; weitere Informationen finden Sie in Abschnitt "Festplattenkäfig einbauen"...

  • Seite 309: Vorbereitende Schritte

    Bedienbare Laufwerke 12.9.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "Defekte Server ermitteln" auf Seite 53 Ê "Backup- und optische Speichermedien entfernen" auf Seite 75 Ê "Backup-Softwarelösung überprüfen und konfigurieren" auf Seite 76 Ê "Server herunterfahren" auf Seite 55 Ê...

  • Seite 310: Lto-Laufwerk In 2,5-Zoll-Version Einbauen

    Bedienbare Laufwerke 12.10 LTO-Laufwerk in 2,5-Zoll-Version einbauen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher 12.10.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "Defekte Server ermitteln" auf Seite 53 Ê "Server herunterfahren" auf Seite 55 Ê...

  • Seite 311: Laufwerkskäfig Ausbauen

    Bedienbare Laufwerke 12.10.2 Laufwerkskäfig ausbauen Ê Entfernen Sie die Schrauben an der Rückseite des Laufwerkskäfig, siehe auch "Laufwerkskäfig ausbauen" auf Seite 319. Bild 187: Laufwerkskäfig ausbauen Ê Ziehen Sie das LTO-Laufwerk aus dem Einbauplatz. Bild 188: Abdeckung entfernen Ê Entfernen Sie die Abdeckplatte. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 312: Leerblende Des Bandlaufwerks Entfernen

    Bedienbare Laufwerke 12.10.3 Leerblende des Bandlaufwerks entfernen Bild 189: Leerblende des Bandlaufwerks entfernen Ê Entfernen Sie die vier Schrauben. Ê Ziehen Sie die Leerblende des Bandlaufwerks heraus. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 313: Lto-Laufwerk In Den Käfig Einbauen

    Bedienbare Laufwerke 12.10.4 LTO-Laufwerk in den Käfig einbauen Bild 190: Einsetzen des LTO-Laufwerks Ê Setzen Sie das LTO-Laufwerk in den Einbauplatz und drücken Sie es hinein. Upgrade und Maintenance Manual RX2520 M1...
  • Seite 314 Bedienbare Laufwerke Bild 191: LTO-Laufwerk im Laufwerkskäfig befestigen Ê Befestigen Sie das LTO-Laufwerk mit vier Schrauben im Laufwerkskäfig über die oberen Schraublöcher. Upgrade und Maintenance Manual RX2520 M1...
  • Seite 315 Bedienbare Laufwerke Bild 192: Abdeckplatte verbinden Ê Verbinden Sie die Abdeckplatte mit dem LTO-Laufwerk. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 316: Lto-Käfig Einbauen

    Bedienbare Laufwerke 12.10.5 LTO-Käfig einbauen Bild 193: LTO-Käfig einsetzen Ê Schieben Sie den LTO-Käfig in den Einbauplatz. Bild 194: Kabel an das LTO4/5 anschließen Ê Befestigen Sie den Laufwerkskäfig mit der Schraube (1). Upgrade und Maintenance Manual RX2520 M1...

  • Seite 317: Abschließende Schritte

    Bedienbare Laufwerke Ê Für LTO4/5-Laufwerke: Schließen Sie das Kabel an das LTO-Laufwerk (2), an das Stromversorgungskabel (3) und an das System Board (4) an, wie in Bild 194 dargestellt. Ê Für LTO3-Laufwerke: Schließen Sie die Kabel an, wie in Bild 283 bzw.

  • Seite 318: Lto-Laufwerk In 2,5-Zoll-Version Ausbauen

    Bedienbare Laufwerke 12.11 LTO-Laufwerk in 2,5-Zoll-Version ausbauen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher 12.11.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "Defekte Server ermitteln" auf Seite 53 Ê "Backup- und optische Speichermedien entfernen" auf Seite 75 Ê...

  • Seite 319: Laufwerkskäfig Ausbauen

    Bedienbare Laufwerke 12.11.2 Laufwerkskäfig ausbauen Bild 196: Laufwerkskäfig entriegeln Ê Entfernen Sie die Schraube, mit der der Laufwerkskäfig im Einbauplatz befestigt wurde (1). Ê Entfernen Sie das Kabel vom LTO-Laufwerk (2). Upgrade und Maintenance Manual RX2520 M1...
  • Seite 320 Bedienbare Laufwerke Bild 197: Laufwerkskäfig ausbauen Ê Ziehen Sie den Laufwerkskäfig aus dem Einbauplatz. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 321: Lto-Laufwerk Aus Dem Käfig Entfernen

    Bedienbare Laufwerke 12.11.3 LTO-Laufwerk aus dem Käfig entfernen Bild 198: Abdeckung entfernen Ê Entfernen Sie das Abdeckblech vom Laufwerkskäfig. Upgrade und Maintenance Manual RX2520 M1...
  • Seite 322 Bedienbare Laufwerke Bild 199: Schrauben entfernen Ê Entfernen Sie die vier Schrauben. Upgrade und Maintenance Manual RX2520 M1...
  • Seite 323 Bedienbare Laufwerke Bild 200: LTO-Laufwerk ausbauen Ê Ziehen Sie das LTO-Laufwerk heraus. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 324: Leerblende Des Bandlaufwerks Einbauen

    Bedienbare Laufwerke 12.11.4 Leerblende des Bandlaufwerks einbauen Bild 201: Leerblende des Bandlaufwerks einbauen (A) Ê Schieben Sie das Leermodul des Bandlaufwerks in den Laufwerkskäfig. Upgrade und Maintenance Manual RX2520 M1...
  • Seite 325 Bedienbare Laufwerke Bild 202: Leerblende des Bandlaufwerks einbauen (B) Ê Befestigen Sie die Leerblende des Bandlaufwerks mit vier Schrauben im Laufwerkskäfig. Upgrade und Maintenance Manual RX2520 M1...
  • Seite 326 Bedienbare Laufwerke Bild 203: Abdeckplatte einbauen Ê Befestigen Sie die Abdeckplatte. Bild 204: Laufwerkskäfig mit dem Bandlaufwerk-Leermodul einbauen Ê Drücken Sie den Laufwerkskäfig hinein. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 327: Abschließende Schritte

    Bedienbare Laufwerke Ê Befestigen Sie den Laufwerkskäfig mit der Schraube, siehe auch "LTO-Käfig einbauen" auf Seite 316. 12.11.5 Abschließende Schritte "Lüfterbox einbauen" auf Seite 181 Ê "Erneute Montage" auf Seite 63 Ê "Server an die Stromquelle anschließen" auf Seite 69 Ê...

  • Seite 328: Lto-Laufwerk In 2,5-Zoll-Version Austauschen

    Bedienbare Laufwerke 12.12 LTO-Laufwerk in 2,5-Zoll-Version austauschen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher 12.12.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "Defekte Server ermitteln" auf Seite 53 Ê "Backup- und optische Speichermedien entfernen" auf Seite 75 Ê...

  • Seite 329: Abschließende Schritte

    Bedienbare Laufwerke 12.12.4 Abschließende Schritte "Lüfterbox einbauen" auf Seite 181 Ê "Erneute Montage" auf Seite 63 Ê "Server an die Stromquelle anschließen" auf Seite 69 Ê "Server einschalten" auf Seite 70 Ê "Backup-Softwarelösung überprüfen und konfigurieren" auf Seite 86 Ê "BitLocker-Funktionalität fortsetzen"...
  • Seite 330 Bedienbare Laufwerke Upgrade und Maintenance Manual RX2520 M1...

  • Seite 331: Frontpanel Und Externe Anschlüsse

    Frontpanel und externe Anschlüsse Sicherheitshinweise ACHTUNG! Stellen Sie beim Einsetzen des Frontpanel-Moduls in den Server ● sicher, dass Sie keine der angeschlossenen Kabel einklemmen oder überdehnen. Leiterplatten und gelötete Teile der internen Optionen sind ● ungeschützt und können durch statische Elektrizität beschädigt werden.

  • Seite 332: Vorbereitende Schritte

    Frontpanel und externe Anschlüsse Um zu verhindern, dass beim Austausch des System Boards die Nicht- Standardeinstellungen verloren gehen, wird automatisch ein Backup von wichtigen Systemkonfigurationsdaten vom System Board NVRAM auf dem Chassis-ID-EPROM gespeichert. Nach Austausch des System Boards werden die Backup-Daten vom Chassis-ID-Board auf dem neuen System Board wiederhergestellt.

  • Seite 333: Frontpanel-Modul Entfernen

    Frontpanel und externe Anschlüsse 13.1.1.2 Frontpanel-Modul entfernen Bild 205: Frontpanel-Kabel trennen Ê Lösen Sie das Frontpanel-Kabel vom System Board (1). Ê Trennen Sie gegebenenfalls das Front-VGA-Kabel vom System Board siehe "Front-VGA-Kabel entfernen" auf Seite 341. Ê Schieben Sie die Rasthaken nach oben (2), um den Verriegelungsmechanismus zu lösen.

  • Seite 334: Frontpanel-Modul Einbauen

    Frontpanel und externe Anschlüsse 13.1.1.3 Frontpanel-Modul einbauen Ê Wenn der Front-VGA-Anschluss im neuen Frontpanel-Modul installiert werden soll, installieren Sie das Front-VGA-Kabel, wie in Abschnitt "Front- VGA-Anschluss installieren" auf Seite 337 beschrieben. Bild 206: Frontpanel-Kabel am Frontpanel-Modul anschließen Ê Schließen Sie das Frontpanel-Kabel wie dargestellt am neuen Frontpanel- Modul an.
  • Seite 335 Frontpanel und externe Anschlüsse Bild 207: Frontpanel-Kabel anschließen Ê Setzen Sie das Frontpanel-Modul in den Frontpanel-Käfig und schieben Sie es vorsichtig hinein, bis es einrastet. Bild 208: Frontpanel-Kabel anschließen Upgrade und Maintenance Manual RX2520 M1...

  • Seite 336: Abschließende Schritte

    Frontpanel und externe Anschlüsse Ê Schließen Sie das Frontpanel-Kabel an das System Board an. Ê Ziehen Sie die Frontpanel-Kabel wie dargestellt durch die Kabelklemmen. Ê Schließen Sie, sofern vorhanden, das VGA-Kabel an den VGA-Anschluss des System Boards an, wie in Abschnitt "Front-VGA-Anschluss installieren"...

  • Seite 337: Front Vga-Anschluss

    Frontpanel und externe Anschlüsse 13.2 Front VGA-Anschluss 13.2.1 Front-VGA-Anschluss installieren Field Replaceable Unit Hardware: 10 Minuten (FRU) Tools: Schraubenschlüssel (5 mm) Schraubenschlüssel für UNC #4-40 Sechskantschrauben 13.2.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "Defekte Server ermitteln" auf Seite 53 Ê...

  • Seite 338: Frontpanel-Modul Vorbereiten

    Frontpanel und externe Anschlüsse 13.2.1.3 Frontpanel-Modul vorbereiten Bild 209: Front-VGA-Deckplatte ausbrechen Ê Brechen Sie die VGA-Deckplatte an der Frontpanel-Abdeckung heraus. Beachten Sie, dass die VGA-Deckplatte nicht wieder montiert werden kann, nachdem Sie einmal entfernt wurde. 13.2.1.4 Front-VGA-Anschluss installieren Bild 210: Front-VGA-Kabel Ê...
  • Seite 339 Frontpanel und externe Anschlüsse Bild 211: Front-VGA -Anschluss montieren Ê Stecken Sie den Front-VGA-Anschluss mit der längeren Anschlussseite links. Ê Befestigen Sie den Front-VGA-Anschluss mit zwei Sechskantschrauben im Frontpanel-Modul. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 340: Frontpanel-Modul Wieder Installieren

    Frontpanel und externe Anschlüsse 13.2.1.5 Frontpanel-Modul wieder installieren "Frontpanel-Modul einbauen" auf Seite 334 Ê Bild 212: Frontpanel-Kabel anschließen Ê Schließen Sie das Front-VGA-Kabel an das System Board an. Ê Ziehen Sie das Front-VGA-Kabel wie dargestellt durch die Kabelklemmen. 13.2.1.6 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Lüfterbox einbauen"...

  • Seite 341: Front-Vga-Anschluss Entfernen

    Frontpanel und externe Anschlüsse 13.2.2 Front-VGA-Anschluss entfernen Field Replaceable Unit Hardware: 10 Minuten (FRU) Tools: Schraubenschlüssel (5 mm) Schraubenschlüssel für UNC #4-40 Sechskantschrauben 13.2.2.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "Defekte Server ermitteln" auf Seite 53 Ê "Server herunterfahren" auf Seite 55 Ê...

  • Seite 342: Front-Vga-Anschluss Entfernen

    Frontpanel und externe Anschlüsse 13.2.2.3 Front-VGA-Anschluss entfernen Bild 214: Front-VGA-Anschluss vom Frontpanel-Modul entfernen Ê Entfernen Sie zwei Sechskantschrauben. Ê Schieben Sie den Front-VGA-Anschluss aus dem Front-Panel-Modul heraus. 13.2.2.4 Frontpanel-Modul wieder installieren "Frontpanel-Modul einbauen" auf Seite 334 Ê 13.2.2.5 Abschließende Schritte "Lüfterbox einbauen"...

  • Seite 343: Front-Vga-Anschluss Austauschen

    Frontpanel und externe Anschlüsse 13.2.3 Front-VGA-Anschluss austauschen Field Replaceable Unit Hardware: 15 Minuten (FRU) Tools: Schraubenschlüssel (5 mm) Schraubenschlüssel für UNC #4-40 Sechskantschrauben 13.2.3.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "Defekte Server ermitteln" auf Seite 53 Ê "Server herunterfahren" auf Seite 55 Ê...

  • Seite 344: Frontpanel-Käfig

    Frontpanel und externe Anschlüsse "Erneute Montage" auf Seite 63 Ê "Server an die Stromquelle anschließen" auf Seite 69 Ê "Server einschalten" auf Seite 70 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 100 Ê 13.3 Frontpanel-Käfig 13.3.1 Frontpanel-Käfig austauschen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: Phillips PH2 / (+) No.
  • Seite 345 Frontpanel und externe Anschlüsse Multicage Bild 215: Multicage entfernen Ê Entfernen Sie die beiden Schrauben. Ê Schieben Sie den Multicage nach vorne aus dem Gehäuse. Ê Entfernen Sie die eingebauten Module. – "Frontpanel-Modul entfernen" auf Seite 333 – "Optisches Laufwerk entfernen" auf Seite 281 –...

  • Seite 346: Frontpanel-Einschub

    Frontpanel und externe Anschlüsse Frontpanel-Einschub Bild 216: Frontpanel-Einschub entfernen Ê Entfernen Sie die Schraube. Ê Schieben Sie den Frontpanel-Einschub nach vorne aus dem Gehäuse. "Frontpanel-Modul entfernen" auf Seite 333 Ê 13.3.1.3 Frontpanel-Käfig wieder einbauen Multicage Ê Bauen Sie die entfernten Module ein. –...
  • Seite 347 Frontpanel und externe Anschlüsse Bild 217: Frontpanel-Käfig einsetzen Ê Setzen Sie den Frontpanel-Käfig ein. Ê Befestigen Sie den Frontpanel-Käfig mit zwei Schrauben. Frontpanel-Einschub "Frontpanel-Modul einbauen" auf Seite 334 Ê Bild 218: Frontpanel-Käfig einsetzen Ê Setzen Sie den Frontpanel-Käfig ein. Ê Befestigen Sie den Frontpanel-Käfig mit den Schrauben. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 348: Abschließende Schritte

    Frontpanel und externe Anschlüsse 13.3.1.4 Abschließende Schritte Ê Schließen Sie alle Kabel der Modulen, die im Frontpanel-Käfig eingebaut sind, an. – Frontpanel-Kabel: – Front-VGA-Kabel: – Optisches Laufwerk Kabel: – LSD-Kabel: "Lüfterbox einbauen" auf Seite 181 Ê "Erneute Montage" auf Seite 63 Ê...

  • Seite 349: Vorbereitende Schritte

    Frontpanel und externe Anschlüsse dem Chassis-ID-EPROM gespeichert. Nach Austausch des System Boards werden die Backup-Daten vom Chassis-ID-Board auf dem neuen System Board wiederhergestellt. ACHTUNG! Aus diesem Grund darf das Frontpanel-Modul nicht zeitgleich mit dem System Board ausgetauscht werden. Falls doch beide Komponenten gleichzeitig ausgetauscht werden, kann die Wiederherstellung der Systemkonfigurationsdaten auf dem System Board fehlschlagen.
  • Seite 350 Frontpanel und externe Anschlüsse Bild 220: Schrauben entfernen Ê Entfernen Sie die beiden Schrauben. Bild 221: Ê Ziehen Sie das Kabel vorsichtig heraus. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 351: Frontpanel-Modul Einbauen

    Frontpanel und externe Anschlüsse 13.4.1.3 Frontpanel-Modul einbauen Bild 222: Frontpanel-Kabel am Frontpanel-Modul anschließen Ê Verlegen Sie das Kabel wie abgebildet. Bild 223: Frontpanel auf den Montagewinkel setzen Ê Schieben Sie das Frontpanel auf den Montagewinkel. Upgrade und Maintenance Manual RX2520 M1...
  • Seite 352 Frontpanel und externe Anschlüsse Bild 224: Schrauben einsetzen Ê Befestigen Sie das Frontpanel-Modul mit zwei Schrauben. Bild 225: Frontpanel-Kabel anschließen Ê Stecken Sie das Kabel auf den Anschluss auf dem System Board (1). Ê Schließen Sie den Anschluss (2). Upgrade und Maintenance Manual RX2520 M1...

  • Seite 353: Abschließende Schritte

    Frontpanel und externe Anschlüsse Bild 226: Frontpanel-Kabel anschließen Ê Ziehen Sie die Frontpanel-Kabel wie dargestellt durch die Kabelklemmen. 13.4.1.4 Abschließende Schritte "Lüfterbox einbauen" auf Seite 181 Ê "Erneute Montage" auf Seite 63 Ê "Server an die Stromquelle anschließen" auf Seite 69 Ê...
  • Seite 354 Frontpanel und externe Anschlüsse Upgrade und Maintenance Manual RX2520 M1...

  • Seite 355: System Board Und Komponenten

    System Board und Komponenten Sicherheitshinweise ACHTUNG! Manche Bauelemente und Komponenten innerhalb des Servers sind ● auch nach dem Herunterfahren noch heiß. Warten Sie nach dem Herunterfahren des Servers, bis heiße Komponenten abgekühlt sind, bevor Sie interne Optionen ein- oder ausbauen. Leiterplatten und gelötete Teile der internen Optionen sind ●...

  • Seite 356: Cmos-Batterie Austauschen

    System Board und Komponenten Onboard-SAS-Enabling-Key ● Mit dem Onboard-SAS-Enabling-Key wird die SAS-Funktionalität des Onboard-Controllers aktiviert. 14.2 CMOS-Batterie austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug; empfohlen: Zahnstocher Sicherheitshinweise ACHTUNG! Die CMOS-Batterie darf nur durch identische oder vom Hersteller ●...

  • Seite 357: Batterie Entfernen

    System Board und Komponenten 14.2.2 Batterie entfernen Bild 227: CMOS-Batterie austauschen Ê Drücken Sie die Entriegelungsfedern, um die leere CMOS-Batterie auszuwerfen (1). Ê Wenn die CMOS-Batterie auf diese Weise nicht ausgeworfen werden kann, verwenden Sie einen Zahnstocher (empfohlen) oder ein ähnliches Werkzeug als Hebel.

  • Seite 358: Cmos-Batterie Einsetzen

    System Board und Komponenten Entsorgen Sie die CMOS-Batterie nicht im normalen Müll. Die Batterieverordnung verpflichtet Endverbraucher von Lithium- Batterien zur Rückgabe an den Vertreiber oder an von öffentlich- rechtlichen Entsorgungsträgern dafür eingerichtete Rücknahmestellen. 14.2.3 CMOS-Batterie einsetzen Bild 228: CMOS-Batterie einsetzen Ê...

  • Seite 359: Abschließende Schritte

    System Board und Komponenten 14.2.4 Abschließende Schritte Ê Entsorgen Sie die CMOS-Batterie gemäß den örtlich geltenden Vorschriften zur Entsorgung von Sonderabfall. "Erneute Montage" auf Seite 63 Ê "Server an die Stromquelle anschließen" auf Seite 69 Ê "Server einschalten" auf Seite 70 Ê...

  • Seite 360: Ufm Einbauen

    System Board und Komponenten 14.3.1.2 UFM einbauen Bild 229: UFM-Kit USB-Flash-Modul (UFM) UFM-Abstandshalter UFM-Nylonschraube Bild 230: UFM-Einbauposition Öffnung für UFM-Abstandshalter UFM-Anschluss Upgrade und Maintenance Manual RX2520 M1...

  • Seite 361: Abschließende Schritte

    System Board und Komponenten Bild 231: UFM einbauen Ê Verbinden Sie das UFM mit dem System Board und stecken Sie dabei den UFM-Abstandshalter in die entsprechende Öffnung. 14.3.1.3 Abschließende Schritte "Erneute Montage" auf Seite 63 Ê "Server an die Stromquelle anschließen" auf Seite 69 Ê...

  • Seite 362: Softwarekonfiguration

    System Board und Komponenten 14.3.1.4 Softwarekonfiguration Im Lieferumfang des UFM befindet sich auch die "Recovery Tool CD", mit der Sie die ESXi-Konfiguration einrichten können. Gehen Sie wie folgt vor: Ê Schalten Sie den Server ein. Ê Legen Sie unmittelbar nach dem Einschalten des Servers die "Recovery Tool CD"...

  • Seite 363: Ufm Entfernen

    System Board und Komponenten 14.3.2.2 UFM entfernen Bild 232: UFM-Baugruppe entfernen (A) Ê Entfernen Sie die Nylonschraube am fehlerhaften UFM (1). Ê Lösen und entfernen Sie das defekte UFM (2). Ê Der UFM-Abstandshalter verbleibt auf dem System Board. 14.3.2.3 Abschließende Schritte "Erneute Montage"...

  • Seite 364: Ufm Austauschen

    System Board und Komponenten 14.3.3 UFM austauschen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Software: 5 Minuten Tools: – Phillips PH0 / (+) No. 0 Schraubendreher – Kombizange und Flachzange 14.3.3.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "SVOM Boot Watchdog-Funktion deaktivieren"...

  • Seite 365: Neues Ufm Einbauen

    System Board und Komponenten 14.3.3.3 Neues UFM einbauen Bild 233: Neues UFM vorbereiten Ê Entfernen Sie die Nylonschraube von der neuen UFM-Baugruppe (1). Ê Entfernen Sie den UFM-Abstandshalter (2). Bild 234: UFM-Baugruppe montieren (B) Upgrade und Maintenance Manual RX2520 M1...
  • Seite 366 System Board und Komponenten Ê Passen Sie das neue UFM in den UFM-Anschluss und den verbleibenden UFM-Abstandshalter ein (1). Ê Befestigen Sie das UFM mit der Nylonschraube (2) am UFM- Abstandshalter. Defektes UFM zerstören ACHTUNG! Das UFM enthält Kundeninformationen (z. B. IP-Adresse, Lizenznummern).

  • Seite 367: Abschließende Schritte

    System Board und Komponenten 14.3.3.4 Abschließende Schritte "Lufthaube einbauen" auf Seite 63 Ê "Gehäuseabdeckung anbringen" auf Seite 65 Ê "Server in das Rack schieben" auf Seite 68 Ê Wenn der Server zu Wartungszwecken vollständig aus dem Rack genommen wird, bauen Sie ihn wieder ein und befestigen Sie ihn im Rack, wie in Abschnitt "Server ins Rack einbauen"...

  • Seite 368: Trusted-Platform-Modul (Tpm)

    System Board und Komponenten 14.4 Trusted-Platform-Modul (TPM) 14.4.1 TPM einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Software: 5 Minuten Tools: Phillips PH2 / (+) No. 2 Schraubendreher Einbau des TPM: – Bit-Schraubendreher – TPM-Biteinsatz Für Japan: – TPM-Befestigungswerkzeug (S26361-F3552-L909) 14.4.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten"...

  • Seite 369: Tpm Einbauen

    System Board und Komponenten 14.4.1.2 TPM einbauen Bild 236: TPM Kit TPM (Trusted-Platform-Modul) TPM-Spezialschraube TPM-Abstandshalter TPM-Biteinsatz für TPM- Spezialschraube Der schwarze TPM- Abstandshalter wird für diesen Server nicht verwendet. Bild 237: TPM-Einbauplatz TPM-Anschluss Öffnung für TPM-Abstandshalter Upgrade und Maintenance Manual RX2520 M1...
  • Seite 370 System Board und Komponenten Bild 238: TPM-Abstandshalter einbauen Ê Stecken Sie den TPM-Abstandshalter in die entsprechende Öffnung im System Board. Bild 239: TPM-Biteinsatz Ê Setzen Sie den TPM-Biteinsatz oder das TPM-Befestigungswerkzeug (Japan) in einen Bit-Schraubendreher. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 371: Abschließende Schritte

    System Board und Komponenten Bild 240: TPM-Baugruppe befestigen Ê Verbinden Sie das neue TPM mit dem System Board. Ê Befestigen Sie die TPM-Baugruppe mit der TPM-Schraube unter Verwendung des TPM-Biteinsatzes. Ziehen Sie die Schraube nicht zu fest an. Hören Sie auf, sobald der Schraubenkopf das TPM leicht berührt.

  • Seite 372: Tpm Ausbauen

    Ê Speichern Sie Ihre Änderungen und schließen Sie das BIOS. Weitere Informationen darüber, wie Sie auf das BIOS zugreifen und Einstellungen ändern können, finden Sie im entsprechenden Referenzhandbuch "BIOS Setup Utility", das online unter http://jp.fujitsu.com/platform/server/primergy/manual/ verfügbar ist. "Server einschalten" auf Seite 70 Ê...

  • Seite 373: Vorbereitende Schritte

    Computer gespeicherten Informationen entschlüsselt. Weitere Informationen darüber, wie BitLocker Drive Encryption deaktiviert wird, finden Sie in der Microsoft Knowledge Base. Fujitsu-Servicepartner finden zusätzliche Informationen (auch in Japanisch) auf den Fujitsu-Extranet-Webseiten. Ê Deaktivieren Sie das TPM im System Board-BIOS. Gehen Sie wie folgt vor: Ê...

  • Seite 374: Tpm Ausbauen

    Ê Speichern Sie Ihre Änderungen und schließen Sie das BIOS. Weitere Informationen darüber, wie Sie auf das BIOS zugreifen und Einstellungen ändern können, finden Sie im Referenzhandbuch "BIOS Setup Utility", das online unter verfügbar ist. http://jp.fujitsu.com/platform/server/primergy/manual/ "Defekte Server ermitteln" auf Seite 53 Ê "Server herunterfahren" auf Seite 55 Ê...
  • Seite 375 System Board und Komponenten Ê Lösen Sie die TPM-Schraube vorsichtig mit einem feinen Schlitzschraubendreher (z. B. Uhrmacher-Schraubendreher) oder mit dem speziellen TPM-Schraubendreher (Japan) (2). ACHTUNG! Achten Sie darauf, dass Sie die Schraube zum Entfernen im Uhrzeigersinn drehen! Erhöhen Sie langsam und vorsichtig den Druck auf die Schraube, bis Sie sich zu drehen beginnt.

  • Seite 376: Abschließende Schritte

    System Board und Komponenten Wenn das TPM ausgetauscht werden muss, kann der TPM- Abstandshalter auf dem System Board bleiben. 14.4.2.3 Abschließende Schritte "Lüfterbox einbauen" auf Seite 181 Ê "Erneute Montage" auf Seite 63 Ê "Server an die Stromquelle anschließen" auf Seite 69 Ê...

  • Seite 377: Vorbereitende Schritte

    System Board und Komponenten Wenn Ihre Ansprechpartner NICHT über Backup-Kopien verfügen, müssen Sie sie darauf hinweisen, dass der Austausch des TPM zum Verlust aller Daten führt. 14.4.3.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "Defekte Server ermitteln" auf Seite 53 Ê...

  • Seite 378: Tpm Erneut Installieren

    System Board und Komponenten 14.4.3.3 TPM erneut installieren Bild 243: TPM-Abstandshalter Ê Der TPM-Abstandshalter befindet sich bereits auf dem System Board. "TPM einbauen" auf Seite 368 Ê 14.4.3.4 Abschließende Schritte "Lüfterbox einbauen" auf Seite 181 Ê "Erneute Montage" auf Seite 63 Ê...

  • Seite 379: Onboard-Sas-Enabling-Key

    System Board und Komponenten 14.5 Onboard-SAS-Enabling-Key Der Onboard-SAS-Enabling-Key muss eingebaut werden, um SAS- Anschluss SAS 1–4 auf dem System Board zu aktivieren. 14.5.1 Onboard-SAS-Enabling-Key einbauen Field Replaceable Unit Hardware: 5 Minuten (FRU) Tools: tool-less 14.5.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê...
  • Seite 380 System Board und Komponenten Ê Ermitteln Sie den Einbauplatz des Onboard-SAS-Enabling-Keys auf dem System Board. Bild 245: Einbauplatz des Onboard-SAS-Enabling-Keys Ê Schließen Sie den Onboard-SAS-Enabling-Key an den System Board- Anschluss "SKU key" an. Upgrade und Maintenance Manual RX2520 M1...

  • Seite 381: Abschließende Schritte

    System Board und Komponenten 14.5.1.3 Abschließende Schritte "Erneute Montage" auf Seite 63 Ê "Server an die Stromquelle anschließen" auf Seite 69 Ê "Server einschalten" auf Seite 70 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 100. Ê 14.5.2 Onboard-SAS-Enabling-Key ausbauen Field Replaceable Unit Hardware: 5 Minuten (FRU) Tools: tool-less...

  • Seite 382: Onboard-Sas-Enabling-Key Ausbauen

    System Board und Komponenten 14.5.2.2 Onboard-SAS-Enabling-Key ausbauen Bild 246: Einbauplatz des Onboard-SAS-Enabling-Keys Ê Ziehen Sie die Schnur des Onboard-SAS-Enabling-Keys kräftig nach oben, bis er aus seinem Anschluss springt. 14.5.2.3 Abschließende Schritte "Erneute Montage" auf Seite 63 Ê "Server an die Stromquelle anschließen" auf Seite 69 Ê...

  • Seite 383: Onboard-Sas-Enabling-Key Austauschen

    System Board und Komponenten 14.5.3 Onboard-SAS-Enabling-Key austauschen Field Replaceable Unit Hardware: 5 Minuten (FRU) Tools: tool-less 14.5.3.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "Defekte Server ermitteln" auf Seite Ê "Server herunterfahren" auf Seite 55 Ê "Netzkabel trennen" auf Seite 56 Ê...

  • Seite 384: Irmc Micro-Sd-Karte

    System Board und Komponenten 14.6 iRMC Micro-SD-Karte Die iRMC Micro-SD-Karte ist erforderlich, um die eLCM-Funktion (Embedded Lifecycle Management) des iRMC verwenden zu können. Es wird ein gültiger eLCM-Lizenzschlüssel benötigt, der immer zusammen mit der iRMC Micro-SD-Karte gekauft und über die Web- Schnittstelle des iRMC aktiviert wird.

  • Seite 385: Abschließende Schritte

    System Board und Komponenten Bild 248: iRMC Micro-SD-Karte einbauen Ê Führen Sie die iRMC Micro-SD-Karte mit der Beschriftung nach oben (1) bis zum Anschlag in den Steckplatz der Micro-SD-Karte ein (2). Die Position des Steckplatzes der Micro-SD-Karte im System ist im Abschnitt "Anschlüsse und Anzeigen am System Board"...

  • Seite 386: Irmc Micro-Sd-Karte Ausbauen

    System Board und Komponenten 14.6.2 iRMC Micro-SD-Karte ausbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: Seitenschneider 14.6.2.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 53 Ê "Server herunterfahren" auf Seite 55 Ê "Netzkabel trennen" auf Seite 56 Ê "Auf die Komponente zugreifen"...

  • Seite 387: Abschließende Schritte

    System Board und Komponenten Fehlerhafte iRMC Micro-SD-Karte zerstören ACHTUNG! Die iRMC Micro-SD-Karte enthält Kundeninformationen. Übergeben Sie die fehlerhafte iRMC Micro-SD-Karte nach dem Austausch an den Kunden. Wenn der Kunde eine Entsorgung der defekten iRMC Micro- SD-Karte wünscht, gehen Sie folgendermaßen vor: Ê...

  • Seite 388: Irmc Micro-Sd-Karte Austauschen

    System Board und Komponenten 14.6.3 iRMC Micro-SD-Karte austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: Seitenschneider 14.6.3.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 53 Ê "Server herunterfahren" auf Seite 55 Ê "Netzkabel trennen" auf Seite 56 Ê "Auf die Komponente zugreifen"...

  • Seite 389: System Board Austauschen

    System Board und Komponenten 14.7 System Board austauschen Field Replaceable Unit Hardware: 50 Minuten (FRU) Software: 10 Minuten Tools: System Board austauschen: – Phillips PH2 / (+) No. 2 Schraubendreher – Empfohlen: Lupe (zum Überprüfen der Prozessor-Sockelfedern) TPM austauschen: – Bit-Schraubendreher –...
  • Seite 390 System Board und Komponenten – Wenn der Kunde die TPM-Funktionalität verwendet, entfernen Sie das TPM vom alten System Board und installieren Sie es auf dem neuen System Board. Weisen Sie Ihre Ansprechpartner darauf hin, dass sie Ihnen TPM- Backup-Kopien zur Verfügung stellen müssen. Aus Sicherheitsgründen muss das TPM durch den Kunden wieder hergestellt bzw.

  • Seite 391: Vorbereitende Schritte

    System Board und Komponenten 14.7.1 Vorbereitende Schritte "Hinweis zum Wiederherstellen der Netzwerkeinstellungen" auf Seite 390 Ê "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 73 Ê "Defekte Server ermitteln" auf Seite 53 Ê "Server herunterfahren" auf Seite 55 Ê...
  • Seite 392 System Board und Komponenten – Onboard-SAS-Enabling-Key: siehe Abschnitt "Onboard-SAS-Enabling- Key ausbauen" auf Seite 381 – iRMC Micro-SD-Karte: siehe Abschnitt "iRMC Micro-SD-Karte ausbauen" auf Seite 386 – SAS-RAID-Controller: siehe Abschnitt "SAS-RAID-Controller ausbauen" auf Seite 205 Bild 250: System Board trennen Ê Entfernen Sie 11 Schrauben vom System Board (siehe Kreise). Wenn ein SAS-RAID-Controller installiert wurde, wurde die Schraube (1) bereits entfernt.
  • Seite 393 System Board und Komponenten Bild 251: System Board ausbauen Ê Heben Sie das System Board an den Auswurfhebeln der Speichersteckplätze und einem PCI-Steckplatz leicht an, um es aus den Zentrierbolzen (C) zu lösen. Ê Schieben Sie das System Board vorsichtig in Richtung der Frontseite des Servers, bis die Steckergehäuse sich nicht mehr in den Öffnungen des Anschlussfelds befinden (1).

  • Seite 394: System Board Einbauen

    System Board und Komponenten 14.7.3 System Board einbauen 14.7.3.1 System Board montieren Bild 252: System Board einbauen Ê Halten Sie das neue System Board an den Auswurfhebeln des Speichermoduls und an einem PCI-Steckplatz. ACHTUNG! – Fassen Sie das System Board nicht an seinen Kühlkörpern an! –...

  • Seite 395: Prozessoren Austauschen

    System Board und Komponenten Bild 253: System Board befestigen Ê Befestigen Sie das System Board mit elf Schrauben (M3 x 6 mm, C26192- Y10-C68) (siehe Kreise). Wenn Sie einen SAS-RAID-Controller einbauen möchten, verwenden Sie nicht die mit (1) gekennzeichnete Schraube. Drehmoment: 0,6 Nm (nicht in Japan) Ziehen Sie die Schrauben in diagonal gegenüberliegender Abfolge fest.

  • Seite 396: Abschließende Schritte

    System Board und Komponenten Prozessoren aus dem fehlerhaften System Board entfernen Ê Entfernen Sie die Prozessoren vorsichtig aus ihren Sockeln im defekten System Board, wie in Abschnitt "Prozessor entnehmen" auf Seite 248 beschrieben. ACHTUNG! Sie müssen die Prozessoren der Reihe nach ausbauen und wieder einbauen.
  • Seite 397 System Board und Komponenten Bauen Sie alle Speichermodule in die ursprünglichen Einbauplätze ein. – Erweiterungskarten: siehe Abschnitt "Erweiterungskarten einbauen" auf Seite 193 Bauen Sie alle Erweiterungskarten in ihre ursprünglichen Steckplätze ein. – iRMC Micro-SD-Karte (falls vorhanden): siehe Abschnitt "iRMC Micro- SD-Karte einbauen"...
  • Seite 398 System Board und Komponenten "SVOM Boot Watchdog-Funktion aktivieren" auf Seite 93 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 100 Ê Ê Konfigurieren Sie die Netzwerkeinstellungen im Betriebssystem entsprechend der ursprünglichen Konfiguration des ausgetauschten Controllers neu (Erweiterungskarte oder Onboard). Die Konfiguration der Netzwerkeinstellungen sollte vom Kunden vorgenommen werden.

  • Seite 399: Umrüstungskonfigurationen

    Umrüstungskonfigurationen Sicherheitshinweise ACHTUNG! Weitere Informationen finden Sie in Kapitel "Wichtige Hinweise" auf ● Seite 15.1 Grundlegende Informationen 15.1.1 Unterstützte Umrüstungen Startkonfiguration Endkonfiguration Hochrüstsatz 8x 3,5-Zoll- 12x 3,5-Zoll- Festplatten Festplattenmod S26361-F1480-L119 modul 8x 2,5-Zoll- Festplattenmod S26361-F1373-L424 4x 2,5-Zoll- Festplatten 12x 2,5-Zoll- modul Festplattenmod S26361-F1373-L427...

  • Seite 400: Sas-Verkabelung

    Umrüstungskonfigurationen 8x 2,5-Zoll- N.A. HDD + LTO 12x 2,5-Zoll- 16x 2,5-Zoll- Festplatten Festplattenmod S26361-F1373-L378 modul 16x 2,5-Zoll- Festplatten N.A. modul 12x 3,5-Zoll- Festplatten N.A. modul 15.1.2 SAS-Verkabelung Konfig. Kabel von nach X1 hinten Pass-through MLC1 - SAS-Controller Board X1 vorne Pass-through MLC2 - SAS-Controller Board X1 - 4x 2,5-Zoll-HDD BPL SAS 1-4 System Board...

  • Seite 401: Basisroutinen

    Umrüstungskonfigurationen X1 - 4x 2,5-Zoll-HDD BPL X3 - 12x 2,5-Zoll-HDD BPL X1 - 12x 2,5-Zoll-HDD BPL MLC1 - SAS-Controller X2 - 12x 2,5-Zoll-HDD BPL MLC2 - SAS-Controller X1 hinten Expander-Board MLC1 - SAS-Controller X1 vorne Expander-Board MLC2 - SAS-Controller 15.2 Basisroutinen 15.2.1 Ausbau der Frontblende bei 2,5-Zoll-Version Upgrade und Repair Unit...

  • Seite 402: Frontblende Entfernen

    Umrüstungskonfigurationen 15.2.1.2 Frontblende entfernen Bild 254: Rack-Blende entfernen (A) Ê Lösen Sie alle Verriegelungen an der Frontblende. Bild 255: Rack-Blende entfernen (B) Ê Vorsichtig die Frontblende entfernen Beschädigen Sie nicht die Haken der Frontblende. 15.2.1.3 Abschließende Schritte "Erneute Montage" auf Seite 63 Ê...

  • Seite 403: Einbau Der Frontblende Bei 2,5-Zoll-Version

    Umrüstungskonfigurationen "Server an die Stromquelle anschließen" auf Seite 69 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 100 Ê 15.2.2 Einbau der Frontblende bei 2,5-Zoll-Version Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: tool-less 15.2.2.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê...

  • Seite 404: Frontpanel-Einschub In Einbauplatz 5

    Umrüstungskonfigurationen Ê Setzen Sie die Frontblende an der rechten Seite ein. Beachten Sie die Haken in der Lupenansicht. Achten Sie darauf, dass alle Laschen in die Aussparungen einrasten. 15.2.2.3 Frontpanel-Einschub in Einbauplatz 5 Bild 257: Frontblende für Konfigurationen mit dem kleinen Frontpanel-Käfig einbauen Ê...

  • Seite 405: Umrüsten

    Umrüstungskonfigurationen 15.3 Umrüsten 15.3.1 3,5-Zoll HDD-Versionen 15.3.1.1 Konfiguration 1 bis Konfiguration 9 Bild 258: 8x 3,5-Zoll-HDD-Version Bild 259: 12x 3,5-Zoll-HDD-Version 15.3.1.2 Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "Server herunterfahren" auf Seite 55 Ê "Netzkabel trennen" auf Seite 56 Ê Ê...
  • Seite 406 Umrüstungskonfigurationen "Lüfterbox entfernen" auf Seite 178 Ê Ê Bauen Sie das Pass-through Board aus, siehe Abschnitt "Pass-through- /Expander-Board ausbauen" auf Seite 163. Ê Bauen Sie das Pass-through Board ein, siehe Abschnitt "Pass-through-/- Expander-Board einbauen" auf Seite 167. Bild 260: HDD-Leerverriegelung Ê...

  • Seite 407: 2,5-Zoll Hdd-Versionen

    Umrüstungskonfigurationen "BitLocker-Funktionalität fortsetzen" auf Seite 100 Ê Entfernen Sie die ID-Karte und bewahren sie die ID-Karte beim Server auf. Ê 15.3.2 2,5-Zoll HDD-Versionen cage 1 cage 2 cage 3 cage 4 cage 5 Bild 261: Käfig-Nummern für HDDs und Frontblende 15.3.2.1 Konfiguration 2 bis Konfiguration 4 Bei der Konfiguration 2 muss ein SAS-Controller installiert sein.

  • Seite 408: Schritte

    Umrüstungskonfigurationen 15.3.2.2 Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "Server herunterfahren" auf Seite 55 Ê "Netzkabel trennen" auf Seite 56 Ê Ê Entfernen Sie alle externen Kabel. "Auf die Komponente zugreifen" auf Seite 57 Ê "Lüfterbox entfernen" auf Seite 178 Ê...

  • Seite 409: Konfiguration 2 Bis Konfiguration 7

    Umrüstungskonfigurationen 15.3.2.3 Konfiguration 2 bis Konfiguration 7 Bei der Konfiguration 2 muss ein SAS-Controller installiert sein. Sonst installieren Sie einen SAS-Controller, siehe dazu Abschnitt "SAS-RAID- Controller einbauen" auf Seite 202. Bild 264: 4x 2,5-Zoll-Version Bild 265: 12x 2,5-Zoll-Version 15.3.2.4 Schritte "BitLocker-Funktionalität anhalten"...

  • Seite 410: Konfiguration 2 Bis Konfiguration 3

    Umrüstungskonfigurationen Ê Bauen Sie die HDD-Käfige 1 und 2 ein, siehe "Festplattenkäfig einbauen" auf Seite 171. "12x 2,5-Zoll-HDD-SAS-Backplane einbauen" auf Seite 160 Ê "2,5-Zoll HDD-/SSD-Modul einbauen" auf Seite 139 "2,5-Zoll- Ê Leermodul einbauen" auf Seite 142 "Einbau der Frontblende bei 2,5-Zoll-Version" auf Seite 403 Ê...

  • Seite 411: Schritte

    Umrüstungskonfigurationen Bild 267: 4x 2,5-Zoll-Version + LTO 15.3.2.6 Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "Server herunterfahren" auf Seite 55 Ê "Netzkabel trennen" auf Seite 56 Ê Ê Entfernen Sie alle externen Kabel. "Auf die Komponente zugreifen" auf Seite 57 Ê...

  • Seite 412: Konfiguration 3 Bis Konfiguration 6

    Umrüstungskonfigurationen Ê Aktualisieren Sie die Gehäuseinformationen des Servers auf dem Chassis- ID-EPROM, der in das Frontpanel-Board integriert ist. Weitere Informationen darüber, wie Sie das ChassisId_Prom-Tool erhalten und verwenden können, finden Sie in Abschnitt "Chassis ID PROM Tool" auf Seite 103. "BitLocker-Funktionalität fortsetzen"...

  • Seite 413: Konfiguration 4 Bis Konfiguration 7

    Umrüstungskonfigurationen Ê Entfernen Sie den Multicage, (siehe "Frontpanel-Käfig entfernen" auf Seite 344). Ê Setzen Sie eine 4x 2,5-Zoll-HDD-Backplane ein, siehe"4x 2,5-Zoll-HDD- SAS-Backplane einbauen" auf Seite 155. Ê Bauen Sie den HDD-Käfig 4 ein, siehe "Festplattenkäfig einbauen" auf Seite 171. Ê Bauen Sie den Frontpanel-Einschub ein, siehe "Frontpanel-Käfig wieder einbauen"...

  • Seite 414: Schritte

    Umrüstungskonfigurationen Bild 271: 12x 2,5-Zoll-HDD-Version 15.3.2.10 Schritte "BitLocker-Funktionalität anhalten" auf Seite 71 Ê "Server herunterfahren" auf Seite 55 Ê "Netzkabel trennen" auf Seite 56 Ê Ê Entfernen Sie alle externen Kabel. "Auf die Komponente zugreifen" auf Seite 57 Ê "Lüfterbox entfernen" auf Seite 178 Ê...

  • Seite 415: Konfiguration 4 Bis Konfiguration 8

    Umrüstungskonfigurationen "Lüfterbox einbauen" auf Seite 181 Ê "Erneute Montage" auf Seite 63 Ê Ê Schließen Sie alle externen Kabel an. "Server an die Stromquelle anschließen" auf Seite 69 Ê Ê Aktualisieren Sie die Gehäuseinformationen des Servers auf dem Chassis- ID-EPROM, der in das Frontpanel-Board integriert ist. Weitere Informationen darüber, wie Sie das ChassisId_Prom-Tool erhalten und verwenden können, finden Sie in Abschnitt "Chassis ID PROM Tool"...
  • Seite 416 Umrüstungskonfigurationen Ê Entfernen Sie alle externen Kabel. "Auf die Komponente zugreifen" auf Seite 57 Ê "Lüfterbox entfernen" auf Seite 178 Ê Ê Entfernen Sie die Festplattenmodule bzw. Leermodule, siehe "3,5-Zoll HDD- Modul ausbauen" auf Seite 153 "2,5-Zoll Leermodul ausbauen" auf Seite 138.

  • Seite 417: Konfiguration 7 Bis Konfiguration 8

    Umrüstungskonfigurationen Ê Aktualisieren Sie die Gehäuseinformationen des Servers auf dem Chassis- ID-EPROM, der in das Frontpanel-Board integriert ist. Weitere Informationen darüber, wie Sie das ChassisId_Prom-Tool erhalten und verwenden können, finden Sie in Abschnitt "Chassis ID PROM Tool" auf Seite 103. "BitLocker-Funktionalität fortsetzen"...
  • Seite 418 Umrüstungskonfigurationen "4x 2,5-Zoll-HDD-SAS-Backplane einbauen" auf Seite 155 Ê Ê Bauen Sie den HDD-Käfig 4 ein, siehe "Festplattenkäfig einbauen" auf Seite 171. Ê Bauen Sie den Frontpanel-Einschub ein, siehe "Frontpanel-Käfig wieder einbauen" auf Seite 346 Ê Bauen Sie die Festplattenmodule bzw. Leermodule ein, siehe "2,5-Zoll HDD-/SSD-Modul einbauen"...

  • Seite 419: Kabel

    Kabel Dieses Kapitel enthält Informationen, wie Sie Kabel anschließen, trennen und verlegen können. Sicherheitshinweise ACHTUNG! Halten Sie die Kabel beim Trennen immer am Stecker. Ziehen Sie ● niemals am Kabel, um die Kabel zu trennen. Stellen Sie beim Austausch von Systemkomponenten sicher, dass ●...
  • Seite 420 Kabel Konfiguration Kabel- No Name Führung nummer 2 3 4 5 SAS- CBL PWR T26139- Backplane(s) an o o o o 3CO 600 Y3986-V303 DVD-Laufwerk T26139- Frontpanel an COMMON o o o o Y4015-V1 System Board 4x 2,5-Zoll-SAS- CBL SAS T26139- Backplane an 2XMINI...
  • Seite 421 Kabel Konfiguration Kabel- No Name Führung nummer 2 3 4 5 C17 CBL INT T26139- Bandlaufwerk an USB 700 Y3973-V96 System Board (optional) C18 CBL T26139- LTO an System MSAS- Y3969-V351 Board HDDA C21 CBL T26139- FBU zum o o o o FBU02 Y4032-V3 Controller der...

  • Seite 422: 3,5-Zoll-Version

    Kabel 16.1.2 3,5-Zoll-Version Konfiguration No Name Kabelnummer Führung Von der Power- CBL PWR T26139- Backplane zum SB 150 Y3758-V10 System Board Von der Power- CBL SMB T26139- Backplane zum PWR-BP Y4027-V2 System Board T26139- 3,5-Zoll-SAS- RX2520M1 Y3939-V502 Backplane(s) an PWR35 GTL System Board C12 CBL LVP T26139-...

  • Seite 423: Kabelnummer Führung

    Kabel Konfiguration No Name Kabelnummer Führung CBL FBU03 T26139- FBU an SAS3.0 Y4031-V101 Controller Tabelle 11: Liste verwendeter Kabel 16.2 Verkabelungspläne 16.2.1 Konfiguration 1 8x 3,5-Zoll-HDD-Modell mit SAS2.0-Controller mit opt. ODD System Board OP + 1x USB PWR 1 Power Backplane PBPL PWRCTRL...
  • Seite 424 Kabel 8x 3,5-Zoll-HDD-Modell mit SAS3.0-Controller mit opt. ODD System Board OP + 1x USB PWR 1 Power Data Backplane PBPL PWRCTRL ODD (opt.) FRONTPANEL SATA 2 HDD PWR 1 HDD PWR 2 12x 3.5" SAS SMB HD Backplane MLC1 Passthrough board SAS 3.0 MLC2...

  • Seite 425: Konfiguration 2

    Kabel 16.2.2 Konfiguration 2 4x 2,5-Zoll-HDD-Modell mit onboard SAS/SATA-Controller Front Panel + System Board 2x USB PWR 1 FRONTPANEL Power Backplane PBPL PWRCTRL Front VGA (opt.) FRONTPANEL LSD (opt.) Front VGA Data ODD (opt.) SATA 2 HDD PWR 1 HDD PWR 2 4x 2.5"...
  • Seite 426 Kabel 4x 2,5-Zoll-HDD-Modell mit SAS2.0-Controller Front Panel + System Board 2x USB PWR 1 FRONTPANEL Power Backplane PBPL PWRCTRL Front VGA (opt.) FRONTPANEL LSD (opt.) Front VGA Data ODD (opt.) SATA 2 HDD PWR 1 MLC1 SAS 2.0 4x 2.5" SAS MLC2 Controller 1 Backplane...

  • Seite 427: Konfiguration 3

    Kabel 16.2.3 Konfiguration 3 4x 2,5-Zoll HDD-Modell mit SAS2.0-controller und LTO4/5 Laufwerk Front Panel + System Board 2x USB PWR 1 FRONTPANEL Power Backplane PBPL PWRCTRL Front VGA (opt.) FRONTPANEL Front VGA LSD (opt.) Front LAN Data SMB 1 ODD (opt.) SATA 2 HDD PWR 1 4x 2.5"...
  • Seite 428 Kabel 4x 2,5-Zoll HDD-Modell mit SAS3.0-controller und LTO4/5 Laufwerk Front Panel + System Board 2x USB PWR 1 FRONTPANEL Power Backplane PBPL PWRCTRL Front VGA (opt.) FRONTPANEL Front VGA LSD (opt.) Front LAN Data SMB 1 ODD (opt.) SATA 2 HDD PWR 1 4x 2.5"...
  • Seite 429 Kabel 4x 2,5-Zoll HDD-Modell mit SAS2.0-Controller und LTO3 Laufwerk Front Panel + System Board 2x USB PWR 1 FRONTPANEL Power Backplane PBPL PWRCTRL Front VGA (opt.) FRONTPANEL Front VGA LSD (opt.) Front LAN Data SMB 1 DVD (opt.) SATA 2 PWR HDD/ODD 4x 2.5"...
  • Seite 430 Kabel 4x 2,5-Zoll HDD-Modell mit SAS3.0-Controller und LTO3 Laufwerk Front Panel + System Board 2x USB PWR 1 FRONTPANEL Power Backplane PBPL PWRCTRL Front VGA (opt.) FRONTPANEL Front VGA LSD (opt.) Front LAN Data SMB 1 DVD (opt.) SATA 2 PWR HDD/ODD 4x 2.5"...

  • Seite 431: Konfiguration 4

    Kabel 16.2.4 Konfiguration 4 8x 2,5-Zoll-HDD-Modell mit SAS2.0-Controller Front Panel + System Board 2x USB PWR 1 FRONTPANEL Power Backplane PBPL PWRCTRL Front VGA (opt.) FRONTPANEL Front VGA LSD (opt.) Front LAN Data SMB 1 ODD (opt.) SATA 2 HDD PWR 1 4x 2.5"...
  • Seite 432 Kabel 8x 2,5-Zoll-HDD-Modell mit SAS3.0-Controller Front Panel + System Board 2x USB PWR 1 FRONTPANEL Power Backplane PBPL PWRCTRL Front VGA (opt.) FRONTPANEL Front VGA LSD (opt.) Front LAN Data SMB 1 ODD (opt.) SATA 2 HDD PWR 1 4x 2.5" SAS SAS 1-4 Backplane MLC1...

  • Seite 433: Konfiguration 5

    Kabel 16.2.5 Konfiguration 5 8x 2,5-Zoll HDD mit SAS2.0-Controller und RDX-Laufwerk (USB2.0) Front Panel + USB FRONTPANEL System Board Front VGA (opt.) PWR 1 Front LAN (opt.) Power Backplane PBPL PWRCTRL LSD (opt.) FRONTPANEL Front VGA Data ODD (opt.) Front LAN SMB 1 SATA 2 4x 2.5"...
  • Seite 434 Kabel 8x 2,5-Zoll HDD mit SAS3.0-Controller und RDX-Laufwerk (USB2.0) Front Panel + 2x USB FRONTPANEL System Board Front VGA (opt.) PWR 1 Power Backplane PBPL PWRCTRL LSD (opt.) FRONTPANEL Front VGA Data ODD (opt.) Front LAN SMB 1 SATA 2 4x 2.5"...
  • Seite 435 Kabel 8x2,5-Zoll HDD-Modell mit SAS2.0-Controller und RDX-Laufwerk (USB 3.0) Front Panel + USB FRONTPANEL System Board Front VGA (opt.) PWR 1 Front LAN (opt.) Power Backplane PBPL PWRCTRL LSD (opt.) FRONTPANEL Front VGA Data ODD (opt.) Front LAN SMB 1 SATA 2 4x 2.5"...
  • Seite 436 Kabel 8x2,5-Zoll HDD-Modell mit SAS3.0-Controller und RDX-Laufwerk (USB 3.0) Front Panel + 2x USB FRONTPANEL System Board Front VGA (opt.) PWR 1 Power Backplane PBPL PWRCTRL LSD (opt.) FRONTPANEL Front VGA Data ODD (opt.) Front LAN SMB 1 SATA 2 4x 2.5"...

  • Seite 437: Konfiguration 6

    Kabel 16.2.6 Konfiguration 6 8x 2,5-Zoll-HDD-Modell mit SAS2.0-Controller und LTO4/5-Laufwerk Front Panel + USB System Board FRONTPANEL PWR 1 Power Front VGA (opt.) Backplane PBPL PWRCTRL Front LAN (opt.) FRONTPANEL Front VGA 4x 2.5" SAS Front LAN Backplane SMB 1 SATA 2 HDD PWR 1 4x 2.5"...
  • Seite 438 Kabel 8x 2,5-Zoll-HDD-Modell mit SAS30-Controller und LTO4/5-Laufwerk Front Panel + System Board 2x USB PWR 1 FRONTPANEL Power Backplane PBPL PWRCTRL Front VGA (opt.) FRONTPANEL Front VGA 4x 2.5" SAS Front LAN Backplane SMB 1 SATA 2 HDD PWR 1 4x 2.5"...
  • Seite 439 Kabel 8x 2,5-Zoll-HDD-Modell mit SAS2.0-Controller und LTO3-Laufwerk Front Panel + System Board 2x USB PWR 1 FRONTPANEL Power Backplane PBPL PWRCTRL Front VGA (opt.) FRONTPANEL Front VGA 4x 2.5" SAS Front LAN Backplane SMB 1 SATA 2 HDD PWR 1 4x 2.5"...
  • Seite 440 Kabel 8x 2,5-Zoll-HDD-Modell mit SAS3.0-Controller und LTO3-Laufwerk Front Panel + System Board 2x USB PWR 1 FRONTPANEL Power Backplane PBPL PWRCTRL Front VGA (opt.) FRONTPANEL Front VGA 4x 2.5" SAS Front LAN Backplane SMB 1 SATA 2 HDD PWR 1 4x 2.5"...

  • Seite 441: Konfiguration 7

    Kabel 16.2.7 Konfiguration 7 12x 2,5-Zoll-HDD-Modell mit SAS2.0-Controller Front Panel + USB System Board FRONTPANEL PWR 1 Power Front VGA (opt.) Backplane PBPL PWRCTRL Front LAN (opt.) FRONTPANEL Front VGA LSD (opt.) Front LAN Data SMB 1 ODD (opt.) SATA 2 HDD PWR 1 SAS 1-4 12x 2.5"...
  • Seite 442 Kabel 12x 2,5-Zoll-HDD-Modell mit SAS3.0-Controller Front Panel + System Board 2x USB PWR 1 FRONTPANEL Power Backplane PBPL PWRCTRL Front VGA (opt.) FRONTPANEL Front VGA LSD (opt.) Front LAN Data SMB 1 ODD (opt.) SATA 2 HDD PWR 1 SAS 1-4 12x 2.5"...

  • Seite 443: Konfiguration 8

    Kabel 16.2.8 Konfiguration 8 16x 2,5-Zoll-HDD-Modell mit SAS2.0-Controller Front Panel + USB System Board FRONTPANEL PWR 1 Power Front VGA (opt.) Backplane PBPL PWRCTRL Front LAN (opt.) FRONTPANEL Front VGA Front LAN 4x 2.5" SAS Backplane SMB 1 SATA 2 HDD PWR 1 SAS 1-4 12x 2.5"...
  • Seite 444 Kabel 16x 2,5-Zoll-HDD-Modell mit SAS3.0-Controller Front Panel + System Board 2x USB PWR 1 FRONTPANEL Power Backplane PBPL PWRCTRL Front VGA (opt.) FRONTPANEL Front VGA Front LAN 4x 2.5" SAS Backplane SMB 1 SATA 2 HDD PWR 1 SAS 1-4 12x 2.5"...

  • Seite 445: Konfiguration 9

    Kabel 16.2.9 Konfiguration 9 12x 3,5-Zoll-HDD-Modell mit SAS2.0-Controller System Board OP + 1x USB PWR 1 Power Backplane PBPL PWRCTRL FRONTPANEL HDD PWR 1 HDD PWR 2 SATA 2 12x 3.5" SAS SMB HD Backplane MLC1 expander board SAS 2.0 MLC2 Controller 1 Bild 299: Verkabelung - 12x 3,5-Zoll-HDD-Modell mit SAS2.0-Controller...
  • Seite 446 Kabel 12x 3,5-Zoll-HDD-Modell mit SAS3.0-Controller System Board OP + 1x USB PWR 1 Power Backplane PBPL PWRCTRL FRONTPANEL HDD PWR 1 HDD PWR 2 SATA 2 12x 3.5" SAS SMB HD Backplane expander MLC1 board SAS 3.0 MLC2 Controller 1 Bild 300: Verkabelung - 12x 3,5-Zoll-HDD-Modell mit SAS3.0-Controller Upgrade und Maintenance Manual RX2520 M1...

  • Seite 447: Anhang

    Anhang 17.1 Mechanischer Überblick 17.1.1 Frontansicht Bild 301: Server-Frontseite 2,5-Zoll-Version Bild 302: Server-Vorderseite 3,5-Zoll-Version (8x 3,5-Zoll-Version) Pos. Bauteil LSD-Modul Frontpanel-Modul Optisches Laufwerk Platz für Festplattenlaufwerke und Backup-Laufwerke (je nach Konfiguration) Upgrade und Maintenance Manual RX2520 M1...

  • Seite 448: Serverrückseite

    Anhang 17.1.2 Serverrückseite Bild 303: Rückseitige Ansicht des PRIMERGYRX2520 M1 Pos. Bauteil Netzteil Optionale Erweiterungskarte VGA-Bildschirmanschluss LAN-Anschlüsse CSS-/Global-Error-/ID-Anzeigen Serieller Anschluss USB-Anschlüsse 1-4 Optionale Erweiterungskarte Upgrade und Maintenance Manual RX2520 M1...

  • Seite 449: Serverinnenseite

    Anhang 17.1.3 Serverinnenseite Bild 304: Innenansicht des PRIMERGYRX2520 M1 (Beispiel: 2,5-Zoll-HDD-Modell) Pos. Bauteil Netzteile Prozessor-/CPU-Kühlkörper Lüfter Frontpanel-Modul-Einbauplatz HDD-/SSD-Einbauplatz Speichersteckplätze Upgrade und Maintenance Manual RX2520 M1...

  • Seite 450: Konfigurationstabellen

    Anhang 17.2 Konfigurationstabellen 17.2.1 Montagereihenfolge der Festplattenlaufwerke/Solid-State-Laufwerke Siehe Kapitel "Festplattenlaufwerke / Solid-State-Laufwerke" auf Seite 129. 17.2.2 Konfigurationstabelle für Speicher-Boards Siehe Kapitel "Hauptspeicher" auf Seite 231. 17.2.3 Konfigurationstabelle für Erweiterungskarten Siehe Kapitel "Erweiterungskarten und Backup Units" auf Seite 183 Upgrade und Maintenance Manual RX2520 M1...

  • Seite 451: Anschlüsse Und Anzeigen

    Anhang 17.3 Anschlüsse und Anzeigen 17.3.1 Anschlüsse und Anzeigen am System Board 17.3.1.1 Onboard-Anschlüsse USB INT1 (mech. x8) Slot 6* PCIe x8 Front VGA Front Panel USB INT2 FAN 5 HDD/ODD1 (mech. x8) HDD/ODD2 Slot 5* PCIe x8 SMB 1 PWR CTRL Frontpanel iRMC...
  • Seite 452 Anhang Print Beschreibung PWR CTRL Power-Management-Anschluss ATX-Stromversorgungsanschluss PWR HDD/ODD 1 PWR HDD/ODD 2 Front VGA Frontpanel-VGA-Anschluss SMB 1 LSD-Modul Micro-SD Micro-SD-Karte Frontpanel Frontpanel-Anschluss (2,5-Zoll-Version) USB-Anschlüsse 1 USB 2.0-Anschlüsse für USB-Backup-Laufwerke Frontpanel Frontpanel-Anschluss (3,5-Zoll-Version) FAN1 - FAN5 Lüfteranschlüsse Anschluss für USB-Flash-Modul (UFM) Anschluss für Trusted-Platform-Modul (TPM) SATA 1 / 2 SATA 1 / 2-Anschluss...

  • Seite 453: Onboard-Anzeigen Und -Bedienelemente

    Anhang 17.3.1.2 Onboard-Anzeigen und -Bedienelemente USB INT1 (mech. x8) Slot 6* PCIe x8 Front VGA Front Panel USB INT2 HDD/ODD1 (mech. x8) HDD/ODD2 Slot 5* PCIe x8 SMB 1 PWR CTRL Frontpanel iRMC Battery iRMC micro CPU 1 DIMM 1A Management CPU 1 DIMM 2A CPU 1 DIMM 1B...
  • Seite 454 Anhang Anzeige Status Beschreibung Der Server wurde mittels der ID-Taste blau an am Front Panel gekennzeichnet, um die mühelose Identifizierung zu erlauben. Identification Der Server wurde für eine mühelose Identifizierung mittels IRMC (AVR) bei Blinkt blau ausgeschaltetem lokalem VGA gekennzeichnet. Kein kritisches Ereignis (CSS- Komponente) (Customer Self...

  • Seite 455: Anschlüsse Und Anzeigen Auf Dem I/O-Panel

    Anhang 17.3.2 Anschlüsse und Anzeigen auf dem I/O-Panel 17.3.2.1 E/A-Bedienfeldanschlüsse Bild 307: Rückseitige Ansicht des PRIMERGYRX2520 M1 Bildschirmanschluss (blau) Shared-LAN-Anschluss (LAN 1) Management-LAN-Anschluss Serieller Anschluss COM1 (türkis) Standard-LAN-Anschluss (LAN 4 USB-Anschlüsse (schwarz) Je nach BIOS-Einstellungen kann der Shared-LAN-Anschluss auch als Management-LAN-Anschluss verwendet werden.

  • Seite 456: E/A-Bedienfeldanzeigen

    Anhang 17.3.2.2 E/A-Bedienfeldanzeigen Bild 308: E/A-Bedienfeldanzeigen Anzeige Status Beschreibung grün an LAN-Link LAN- Verbindung/Tra Blinkt grün LAN-Transfer nsfer Kein LAN-Link 10 Mbit/s LAN- Geschwindigke grün an 100 Mbit/s gelb an 1000 Mbit/s Upgrade und Maintenance Manual RX2520 M1...
  • Seite 457 Anhang Anzeige Status Beschreibung Kein kritisches Ereignis (Nicht-CSS- Komponente) Global-Error- Prefailure erkannt (Nicht-CSS- orange an Anzeige Komponente) Blinkt Fehler einer Nicht-CSS-Komponente orange Kein kritisches Ereignis (CSS- Komponente) CSS-Anzeige gelb an Prefailure erkannt (CSS-Komponente) Blinkt gelb CSS-Komponentenfehler Der Server wurde mittels ServerView Operations Manager, der Web- Schnittstelle des iRMC oder der ID- blau an...

  • Seite 458: Anschlüsse Und Anzeigen Am Frontpanel

    Anhang iRMC-bezogene Status-Anzeigen Global-Error- ID-Anzeige Beschreibung Anzeige Eine Remote-Verbindung wurde aufgebaut. Die lokale VGA-Bildschirmausgabe wurde blau blinkend während der Dauer der Remote-Sitzung deaktiviert. Ein Emergency-Flash der iRMC-Firmware blau blinkend orange blinkend wird durchgeführt. 17.3.3 Anschlüsse und Anzeigen am Frontpanel 17.3.3.1 Frontpanel-Anschlüsse (2,5-Zoll-Version) Bild 309: Frontpanel-Anschlüsse Front VGA Upgrade und Maintenance Manual...

  • Seite 459: Frontpanel-Anschluss (3,5-Zoll-Version)

    Anhang 17.3.3.2 Frontpanel-Anschluss (3,5-Zoll-Version) Bild 310: Frontpanel am Montagewinkel-Anschluss Upgrade und Maintenance Manual RX2520 M1...

  • Seite 460: Frontpanel-Bedienelemente Und -Anzeigen

    Anhang 17.3.3.3 Frontpanel-Bedienelemente und -Anzeigen (2,5-Zoll-HDD- Version) Bild 311: Frontseite: Anzeige- und Bedienelemente 1 HDD-/SSD-Aktivitätsanzeige 9 Temperaturfehler-Anzeige 2 Reset-Taste 10 Lüfter-Fehler-Anzeige 3 ID-Anzeige 11 Global-Error-Anzeige 4 ID-Taste 12 Speicher-Fehler-Anzeige 5 Betriebsanzeige 13 Netzteil-Fehler-Anzeige 6 Ein-/Aus-Taste 14 CPU-Fehler-Anzeige 7 NMI-Taste 15 HDD-/SSD-Fehler-Anzeige 8 CSS-Anzeige Upgrade und Maintenance Manual RX2520 M1...
  • Seite 461 Anhang Lokale Diagnoseanzeigen Pos. Anzeige Status Beschreibung HDD-Fehler- HDD-/SSD-, SAS-/SATA-Backplane- orange an Anzeige oder RAID-Controller-Fehler erkannt Hot-Plug-Netzteil-Modul-Fehler erkannt Netzteil-Fehler- orange an Nur in redundanten Netzteil- Anzeige Konfigurationen verfügbar. Temperaturfehl Betriebstemperatur liegt über orange an er-Anzeige zulässigen Grenzwerten CPU-Fehler- orange an CPU-Prefailure-Ereignis erkannt Anzeige Speicher-...
  • Seite 462 Anhang Pos. Anzeige Status Beschreibung Kein kritisches Ereignis (Nicht-CSS- Komponente) Global-Error- Prefailure erkannt (Nicht-CSS- orange an Anzeige Komponente) Blinkt Fehler einer Nicht-CSS-Komponente orange HDD-/SSD- Aktivitätsan- Blinkt grün Datenzugriff läuft zeige grün an Server ist angeschaltet und läuft Server ist ausgeschaltet, aber Netzspannung liegt an (Standby- Modus).

  • Seite 463: Funktion

    Anhang Schaltflächen Pos. Schaltfläche Funktion Diese Taste kennzeichnet die ID-Anzeige am ID-Taste Frontpanel und E/A-Bedienfeld für eine einfachere Serveridentifizierung. Mit dieser Taste kann das System neu gebootet werden. Verwenden Sie beispielsweise das Ende einer Büroklammer, um die Taste zu drücken. Reset-Taste ACHTUNG! Möglicher Datenverlust!

  • Seite 464: Frontpanel-Bedienelemente Und -Anzeigen (3,5-Zoll-Hdd- Version)

    Anhang 17.3.3.4 Frontpanel-Bedienelemente und -Anzeigen (3,5-Zoll-HDD- Version) Bild 312: Frontseite der 3,5-Zoll-Version: Anzeigen und Bedienelemente 1 Betriebsanzeige (Netzkabel 5 NMI-Taste angeschlossen) 2 Ein-/Aus-Taste / 6 Global-Error-Anzeige Betriebsanzeige 3 ID-Taste / ID-Anzeige 7 CSS-Anzeige 4 HDD-/SSD-Aktivitätsanzeige 8 Reset-Taste Statusanzeigen Pos. Anzeige Status Beschreibung Der Server wurde mittels ServerView...
  • Seite 465 Anhang Pos. Anzeige Status Beschreibung Kein kritisches Ereignis (CSS- Komponente) CSS-Anzeige gelb an Prefailure erkannt (CSS-Komponente) Blinkt gelb CSS-Komponentenfehler Kein kritisches Ereignis (Nicht-CSS- Komponente) Global-Error- Prefailure erkannt (Nicht-CSS- orange an Anzeige Komponente) Blinkt Fehler einer Nicht-CSS-Komponente orange HDD-/SSD- Aktivitätsan- grün Datenzugriff läuft zeige grün an...
  • Seite 466 Anhang Pos. Anzeige Status Beschreibung – das System ist nicht mit dem Netz verbunden – das System ist eingeschaltet und im normalen Betrieb (S0) – das System ist ausgeschaltet, aber an die Netzversorgung angeschlossen (Netzkabel angeschlossen) Betriebsan- – das System ist eingeschaltet und zeige befindet sich in der grün...
  • Seite 467 Anhang Pos. Schaltfläche Funktion Mit dieser Taste können Software- und Gerätetreiberfehler behoben werden. Verwenden Sie beispielsweise das Ende einer Büroklammer, um die Taste zu drücken. NMI-Taste ACHTUNG! Verwenden Sie diese Taste nur, wenn Sie von einem qualifizierten, zertifizierten Wartungsmitarbeiter dazu aufgefordert werden.

  • Seite 468: Onboard-Einstellungen

    Anhang 17.4 Onboard-Einstellungen USB INT1 (mech. x8) Slot 6* PCIe x8 Front VGA Front Panel USB INT2 HDD/ODD1 (mech. x8) HDD/ODD2 Slot 5* PCIe x8 SMB 1 PWR CTRL Frontpanel iRMC Battery iRMC micro CPU 1 DIMM 1A Management CPU 1 DIMM 2A CPU 1 DIMM 1B FAN 4 CPU 2...

  • Seite 469: Einstellung

    Anhang Einstellung Status Beschreibung Standard: Passwort löschen und Recovery BIOS-Optionen deaktiviert "Passwort überspringen" aktiviert Mit dieser Steckbrücken- Passwort Einstellung wird das aktuelle überspringen/ BIOS-Passwort gelöscht und die Recovery BIOS Standard-BIOS-Einstellungen werden übernommen. Recovery BIOS aktiviert Standard BIOS- Flash- Schreibschutz Flash-Schreibschutz aktiviert Standard Flash- Sicherheitsdea...
  • Seite 470 Anhang Bauteil Hinweise Keine TPMs, UFMs oder Erweiterungskarten System Board installiert CPU mit CPU-Kühlkörper 1 Speichermodul in DIMM-Steckplatz 1A installiert Frontpanel-Modul Netzteil Tabelle 12: Grundkonfiguration für den Start – Komponenten Kabel Hinweise Frontpanel-Kabel Netzkabel Tabelle 13: Grundkonfiguration für den Start – Kabel "Server herunterfahren"...
