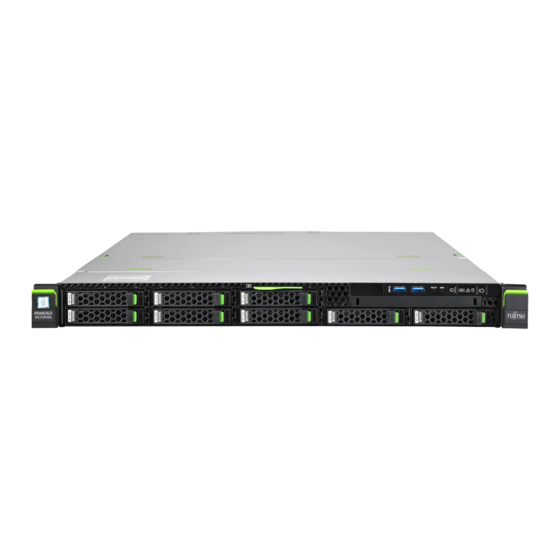

Fujitsu PRIMERGY RX2530 M4 Betriebsanleitung

Serversystem
Vorschau ausblenden Andere Handbücher für PRIMERGY RX2530 M4:
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung - Deutsch
FUJITSU Server PRIMERGY RX2530 M4
Betriebsanleitung
Juni 2018

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu PRIMERGY RX2530 M4

Inhaltszusammenfassung für Fujitsu PRIMERGY RX2530 M4

  • Seite 1 Betriebsanleitung - Deutsch FUJITSU Server PRIMERGY RX2530 M4 Betriebsanleitung Juni 2018...
  • Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.

  • Seite 3: Vorbereitende Hinweise

    Vorbereitende Hinweise Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". Machen Sie sich vor der Verwendung des Produkts mit den darin enthaltenen Sicherheitshinweisen vertraut.
  • Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
  • Seite 5 Die SATA-Version dieses Servers unterstützt HDDs mit SATA-/BC-SATA- Speicherschnittstellen. Beachten Sie, dass die Bedingungen für Nutzung und Betrieb je nach verwendetem HDD unterschiedlich sind. Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von HDDs finden Sie im Internet unter folgender Adresse: http://jp.fujitsu.com/platform/server/primergy/harddisk/ Betriebsanleitung RX2530 M4...
  • Seite 6 Betriebsanleitung RX2530 M4...

  • Seite 7: Inhaltsverzeichnis

    Inhalt Einleitung ......11 Konzept und Zielgruppen dieses Handbuchs ..11 Übersicht über die Dokumentation .
  • Seite 8 Anzeige am Netzteil (Einschub) ....73 6.1.2.3 Anzeige an der Fujitsu-Batterieeinheit (FJBU) ..74 6.1.3 Anzeigen der Hot-Plug-Systemlüfter ....74 ID-Karte .
  • Seite 9 Inhalt Uhrzeit und Datum stimmen nicht ....90 System fährt nicht hoch ....90 Laufwerke beim Systemstart "dead"...
  • Seite 10 Inhalt Betriebsanleitung RX2530 M4...

  • Seite 11: Einleitung

    Einleitung Der FUJITSU PRIMERGY RX2530 M4 ist ein Rack-Server, der höchste Leistung, Erweiterbarkeit und Energieeffizienz in einem platzsparenden 1HE- Gehäuse bietet. Der PRIMERGY RX2530 M4 ist ideal für Virtualisierung, skalierbare Szenarien und kleine Datenbanken sowie für ür Aufgaben, die eine hohe Rechnerleistung erfordern.

  • Seite 12: Übersicht Über Die Dokumentation

    Einleitung Übersicht über die Dokumentation Weitere Informationen zu Ihrer PRIMERGY RX2530 M4 Systemeinheit sind in folgenden Dokumenten enthalten: – "Quick Start Hardware - FUJITSU Server PRIMERGY RX2530 M4" – "ServerView Quick Start Guide" – Handbuch "Safety Notes and Regulations" " 安全上のご注意 " für Japan –...

  • Seite 13: Darstellungsmittel

    Einleitung Die gesamte Dokumentation zu PRIMERGY Hardware und ServerView Software ist online auf dem Fujitsu Manual-Server verfügbar: http://manuals.ts.fujitsu.com Für Japan: http://www.fujitsu.com/jp/products/computing/servers/primergy/manual/ Sie können die komplette PRIMERGY-Dokumentation auch als DVD- ISO-Image herunterladen: ftp://ftp.ts.fujitsu.com/images/serverview/manuals Für Japan: http://www.fujitsu.com/jp/products/computing/servers/primergy/downloads/ Weitere Informationsquellen: – ServerView Suite Glossar –...
  • Seite 14 Einleitung Betriebsanleitung RX2530 M4...

  • Seite 15: Funktionsübersicht

    – Systemlüfter – Erweiterungskarten (nicht erlaubt für Japan) – Flüssigkeitskühlung (Liquid Cooling) Informationen zum Austausch dieser Komponenten finden Sie im "FUJITSU Server PRIMERGYRX2530 M4 Upgrade und Maintenance Manual". CSS-Anzeigen am Bedienfeld und auf der Rückseite des PRIMERGY Servers informieren Sie im Falle eines CSS-Ereignisses.
  • Seite 16 System Board Die Leistungsmerkmale des System Boards sind im "FUJITSU Server PRIMERGY RX2530 M4 Upgrade und Maintenance Manual" beschrieben und die Setup-Möglichkeiten sind im "D3383 BIOS Setup Utility für FUJITSU Server PRIMERGY RX2530 M4 Referenzhandbuch" beschrieben. Trusted-Platform-Modul (TPM) Ein neues Trusted-Platform-Modul (TPM) für das sichere Speichern von Schlüsseln ist optional erhältlich.
  • Seite 17 Funktionsübersicht Steckplätze für Erweiterungskarten Der Server kann über vier Steckplätze (1x PCIe Gen3 x8 and 3x PCIe Gen3 x16) flexibel erweitert werden. Für den Steckplatz 4 ist eine zweite CPU erforderlich. Die FBU für die 3,5-Zoll-Basiseinheitsvariante belegt einen weiteren PCIe- Steckplatz.
  • Seite 18 Weitere Informationen zu anderen SAS-/SATA-RAID-Controllern (z. B. für den Betrieb von externen SAS-/SATA-HDDs oder Bandlaufwerken) finden Sie auf dem Fujitsu Manual-Server unter x86 Servers - Expansion Cards - Storage Adapters - LSI SAS / SCSI RAID Controllers. Optisches Laufwerk (ODD) Ein Einbauplatz für ein Ultra-Slim-ODD (optional) ist verfügbar.
  • Seite 19 Betrieb ausgetauscht werden (Hot-Plug). – Mit einem AC-Netzteil oder DC-Netzteil und einer FJBU Fujitsu-Batterieeinheit (FJBU) Die FJBU verhält sich wie eine modulare USV im Server. Bei einem Stromaus- fall kann der Server für eine bestimmte Zeit über die FJBU betrieben werden.
  • Seite 20 ASR&R (Automatic Server Reconfiguration and Restart) startet im Fehlerfall das System neu und blendet dabei automatisch die fehlerhaften Systemkomponenten aus. Die Prefailure Detection and Analysis-Technologie (PDA) von Fujitsu analysiert und überwacht alle für die Systemzuverlässigkeit wichtigen Komponenten. Ein RAID-Controller unterstützt verschiedene RAID-Level und erhöht die Verfügbarkeit und Datensicherheit des Systems.
  • Seite 21 Funktionsübersicht iRMCS5 mit integriertem Management-LAN-Anschluss Der iRMC S5 (integrated Remote-Management-Controller) ist ein Baseboard Management Controller (BMC) mit integriertem Management-LAN-Anschluss und erweiterter Funktionalität, die bisher nur durch zusätzliche Einsteckkarten angeboten wurde. Auf diese Weise ermöglicht der iRMC S5 die umfassende Kontrolle von PRIMERGY Servern, unabhängig vom Systemstatus, insbesondere also auch die Kontrolle von PRIMERGY Servern, die sich im "out- of-Band"-Systemstatus befinden.
  • Seite 22 Funktionsübersicht Weitere Informationen zum iRMC S5 finden Sie den Benutzerhandbüchern zum iRMC S5 (auf dem Fujitsu Manual-Server unter x86 Servers - Software - ServerView Suite - Out-Of-Band Management). Server Management Das Server Management wird mit Hilfe der mitgelieferten Software ServerView Operations Manager und der PDA-Technologie (Prefailure Detection and Analysis) von Fujitsu realisiert.
  • Seite 23 Das mit den Utilities von Fujitsu gelieferte Flash-EPROM-Programm unterstützt ein schnelles BIOS-Update. Durch den auf dem System Board integrierten iRMC (integrated Remote- Management-Controller) kann der PRIMERGY RX2530 M4 Server auch aus der Ferne (remote) gewartet werden. Dadurch werden Remote-Diagnose zur Systemanalyse, Remote-Konfiguration und ein Remote-Restart auch bei Ausfall des Betriebssystems oder Auftreten von Hardware-Fehlern ermöglicht.
  • Seite 24 Funktionsübersicht ServerView Remote Management ServerView Remote Management ist die Remote-Management-Lösung von Fujitsu für PRIMERGY-Server. ServerView Remote Management und die entsprechenden, auf dem System Board integrierten Hardware-Komponenten ermöglichen eine Fern-Überwachung und -Wartung sowie eine schnelle Wiederherstellung der Betriebsbereitschaft im Fehlerfall. Durch eine Remote-Überwachung und -Wartung werden zeit- und kostenaufwändige Vor-Ort-Einsätze reduziert und Servicekosten gesenkt.

  • Seite 25: Technische Daten Des Servers

    Funktionsübersicht Technische Daten des Servers In diesem Abschnitt werden die technischen Daten des Servers behandelt. Bei Daten für diesen Server bleiben Aktualisierungen ohne vorherige Ankündigung vorbehalten. Bitte beachten Sie dies im Voraus. System Board System Board Typ D3383 ® Chipsatz Intel C620 Prozessor (CPU)

  • Seite 26: Pxe-Boot Per Lan Vom Pxe-Server, Iscsi-/Fcoe

    Funktionsübersicht Schnittstellen USB-Anschlüsse USB-3.0-Anschlüsse: 4 (2x Vorderseite, 2x Rückseite) USB-Anschlüsse USB-2.0-Anschlüsse: 1 (1x am Frontpanel QRL) (10-HDD-Variante) USB-3.0-Anschlüsse: 2 (2x Rückseite) Grafik (15 Pin) 1x VGA (Rückseite) 1x Front-VGA als Option (nicht für die10-HDD-Variante) Seriell (9 Pin) 1 x seriell RS-232-C, nutzbar für iRMC S5 oder System oder Shared LAN / Ethernet OCP-Option:...

  • Seite 27: Laufwerks-Einbauplätze

    Funktionsübersicht RAID-Controllers (Erweiterungskarten) RAID-Controllers Modular-RAID-0/1-Controller mit "MegaRAID- Funktionalität" (integrated MegaRAID) Für Konfigurationen mit internen HDDs werden die RAID-Level 0, 1, 10, 5, und 50 unterstützt. Modular-RAID-5/6-Controller mit "MegaRAID- Funktionalität" (integrated MegaRAID) Für Konfigurationen mit internen HDDs werden die RAID-Level 0, 1, 10, 5, 50, 6 und 60 unterstützt. Optional kann eine FBU (Flash Backup Unit) die Speicherinhalte auch bei einem Stromausfall sichern.
  • Seite 28 Funktionsübersicht Bedienfeld Bedientasten Ein-/Aus-Taste ID-Taste Reset-Taste NMI-Taste Status-LEDs Global-Error-Anzeige (orange) ID-Anzeige (blau) HDD-/SSD-Aktivitätsanzeige (grün) Betriebsanzeige (grün) Anzeige für Netzkabel angeschlossen (grün) CSS-Anzeige (orange) Status-LED auf der Global-Error-/CSS-/ID-Anzeige (orange / orange / Rückseite des blau) Systems Anzeige LAN-Verbindung (grün) Anzeige LAN-Geschwindigkeit (grün/gelb) Maße/Gewicht Rack (B x T x H) 482,6 mm (Bezel) / 435,4 mm (Body) x 770,7 mm x...
  • Seite 29 Funktionsübersicht Umgebungsbedingungen Klimaklasse 3K2 EN 60721 / IEC 721 Teil 3-3 Klimaklasse 2K2 EN 60721 / IEC 721 Teil 3-2 Temperatur Betrieb (3K2) 5 °C ... 40 °C (mit ATD 40 °C) 5 °C ... 45°C (mit ATD 45°C) 10°C ... 35°C (ohne ATD) Transport (2K2) -25°C ...
  • Seite 30 Funktionsübersicht Elektrische Werte des AC-Netzteils Nennspannungsbereich 100 V - 240 V (Platinum) 200 V - 240 V (Titanium) Nennfrequenz 50 Hz - 60 Hz Nennstrom bei Mindestkonfiguration 4,5 A / 2,0 A Nennstrom maximal 10,5 A / 5,0 A Wirkleistung 883 W Scheinleistung 892 VA...
  • Seite 31 Funktionsübersicht Elektrische Werte der Fujitsu-Batterieeinheit (FJBU) Maximale 380 W Ausgangsleistung Backup-Dauer Max. 2 Sekunden (380 W), 4 Minuten (280 W) mit FJBU M2 Ladedauer 4 Stunden bis 90%, 5 Stunden bis 100% Batteriespez. Nickel-Metallhydrid-Batterie Batterielebensdauer 5 Jahre Eingangs- 12 V DC...
  • Seite 32 Funktionsübersicht Elektromagnetische Verträglichkeit International CISPR 22 + CISPR 32 CISPR 24 Europa EN 55032 Class A EN 55024 EN 61000-3-2 EN 61000-3-3 USA / Kanada FCC 47CFR part 15 Class A / ICES-003 Australien / Neuseeland AS/NZS CISPR22 Class A AS/NZS CISPR32 Class A Taiwan CNS 13438 Class A...

  • Seite 33: Installationsschritte, Übersicht

    Installationsschritte, Übersicht Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Servers. Die Verweise führen Sie zu den Abschnitten, in denen Sie weitere Informationen zum entsprechenden Installationsschritt finden: Ê Zuallererst machen Sie sich bitte mit den Sicherheitshinweisen im Kapitel "Wichtige Hinweise"...
  • Seite 34 Installation ohne den ServerView Installation Manager" auf Seite 82). Weitere Informationen zur Remote- oder lokalen Installation des Servers finden Sie im Handbuch "ServerView Suite Installation Manager" (auf dem Fujitsu Manual-Server unter x86 Servers - Software - ServerView Suite - Server Installation and Deployment). Betriebsanleitung RX2530 M4...

  • Seite 35: Wichtige Hinweise

    Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die beim Umgang mit Ihrem Server unbedingt zu beachten sind. In Abhängigkeit von Ihrem Server oder den installierten Optionen können einige Informationen für Ihren Server ungültig sein. ACHTUNG! Beachten Sie die im folgenden Abschnitt aufgeführten Sicherheitsanweisungen, bevor Sie einen Server installieren und in Betrieb nehmen.
  • Seite 36 Wichtige Hinweise Nur gültig für Non-Hot-Plug-Komponenten: ● Bevor Sie interne Komponenten im Server installieren oder daraus entfernen, schalten Sie den Server, alle Peripheriegeräte und alle sonstigen angeschlossenen Geräte aus. Ziehen Sie außerdem alle Netzkabel aus der Steckdose. Anderenfalls kann es zu einem elektrischen Schlag oder Schäden kommen.
  • Seite 37 Wichtige Hinweise Stellen Sie sicher, dass der Server an einer vorschriftsmäßig geerdeten ● Schutzkontakt-Steckdose angeschlossen ist, die sich nahe am Server befindet. Stellen Sie sicher, dass die Steckdosen am Server oder die vorschriftsmäßig ● geerdeten Schutzkontakt-Steckdosen der Hausinstallation leicht zugänglich sind.
  • Seite 38 Wichtige Hinweise Wenden Sie sich in Notfällen (z. B. bei Beschädigung von Gehäuse, ● Bedienelementen oder Kabeln, bei Eindringen von Flüssigkeiten oder Fremdkörpern) an den Systemadministrator oder den Kundendienst. Trennen Sie den Server nur dann von der Netzspannung, wenn dabei keine Gefahr für Ihre Person besteht.
  • Seite 39 Wichtige Hinweise Interne Kabel oder interne Geräte dürfen nicht beschädigt oder verändert ● werden. Anderenfalls kann es zu Serverfehlern, Bränden oder einem elektrischen Schlag kommen und hat den Garantieverlust und den Haftungsausschluss zur Folge. Die Leiterplatten und gelöteten Teile der internen Optionen sind ungeschützt ●...
  • Seite 40 Wichtige Hinweise Sämtliche schadstoffhaltige Batterien sind mit einem Symbol ● (durchgestrichene Mülltonne) gekennzeichnet. Zusätzlich ist die Kennzeichnung mit dem chemischen Symbol des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen: Cd Cadmium Hg Quecksilber Pb Blei Umgang mit optischen Laufwerken und Speichermedien Beim Umgang mit optischen Laufwerken sind folgende Hinweise zu beachten.
  • Seite 41 Wichtige Hinweise Wirken Sie nicht durch Ziehen, festes Drücken oder sonstiges ● unsanftes Vorgehen auf die CD/DVD/BD-Schublade des Laufwerks ein. Zerlegen Sie das optische Laufwerk nicht. ● Reinigen Sie die Schublade des optischen Laufwerks vor der ● Verwendung mit einem weichen, trockenen Tuch. Entnehmen Sie vorsichtshalber den Datenträger aus dem optischen ●...
  • Seite 42 Wichtige Hinweise Zum Schutz vor Staub, Beschädigung und Verformung belassen Sie ● die CD/DVD/BD in ihrer Hülle, wenn Sie sie nicht benutzen. Lagern Sie CDs/DVDs/BDs nicht bei hohen Temperaturen. Halten ● Sie sie von Orten mit längerer direkter Sonneneinstrahlung und von Heizgeräten fern.
  • Seite 43 Wichtige Hinweise Wenn Sie EGB-Module einsetzen, müssen Sie folgende Hinweise unbedingt befolgen: Schalten Sie den Server aus und ziehen Sie die Netzstecker aus den ● Steckdosen, bevor Sie EGB-Module ein- oder ausbauen. Die Leiterplatten und gelöteten Teile der internen Optionen sind ungeschützt ●...
  • Seite 44 Wichtige Hinweise Hinweise zum Einbau des Servers im Rack ACHTUNG! Wegen seines Gewichtes und der äußeren Abmessungen ● erfordert der Einbau des Servers ins Rack aus Sicherheitsgründen mindestens 2 Personen. (Für Japan, siehe " 安全上のご注意 ".) Setzen Sie den Server nicht ins Rack, indem Sie ihn mittels der QRLs ●...

  • Seite 45: Ce-Konformität

    CE-Konformität Das System erfüllt die Anforderungen der europäischen Verordnungen. Die CE-Erklärung finden Sie auf dem Zertifikatsportal: https://sp.ts.fujitsu.com/sites/certificates/default.aspx Um die CE-Erklärung für Ihr System zu öffnen, gehen Sie wie folgt vor: Ê Wählen Sie Industry Standard Servers. Ê Wählen Sie Ihr Modell, z. B. Rack server.

  • Seite 46: Umweltschutz

    Stromkreis als die des Empfangsgeräts gespeist wird. Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. ● Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen.
  • Seite 47 Wichtige Hinweise Informationen zum Energiesparen Bitte schalten Sie Geräte, die nicht ständig eingeschaltet sein müssen, erst bei Gebrauch ein sowie bei längeren Pausen und bei Arbeitsende wieder aus. Hinweis zur Verpackung Diese Information zur Verpackung gilt nicht für Japan und die APAC-Region. Bitte werfen Sie die Verpackung nicht weg.
  • Seite 48 Rückgabe- und Sammelsysteme. Weitere Informationen hierzu finden Sie unter: http://ts.fujitsu.com/recycling Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder unter: http://ts.fujitsu.com/recycling Betriebsanleitung RX2530 M4...

  • Seite 49: Hardware Einbauen

    Hardware einbauen ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" ● auf Seite Der Server sollte keinen extremen Umgebungsbedingungen ● ausgesetzt werden (siehe "Umgebungsbedingungen" auf Seite 29). Schützen Sie den Server vor Staub, Feuchtigkeit und Hitze. Halten Sie die in der Tabelle angegebene Akklimatisierungszeit ein, ●...

  • Seite 50: Server Auspacken

    Hardware einbauen Server auspacken ACHTUNG! Beachten Sie die Sicherheitshinweise in "Wichtige Hinweise" auf Seite Wenn Sie den Server heben oder tragen, arbeiten Sie unbedingt mindestens zu zweit. Für Japan: Siehe Abschnitt " 安全上のご注意 ". Packen Sie den Server erst am Aufstellungsort aus. Ê...

  • Seite 51: Server Ins Rack Ein-/Ausbauen

    Kippschutz montiert ist. Werden mehrere Einheiten gleichzeitig aus dem Rack gezogen, besteht die Gefahr, dass das Rack umkippt. Fujitsu Rack-Systeme Die Fujitsu-Rack-Systeme unterstützen den Einbau von PRIMERGY Servern: – PRIMECENTER Rack – PRIMECENTER M1 Rack – DataCenter Rack –...
  • Seite 52 Hardware einbauen Die Fujitsu-Rack-Systeme haben folgende Merkmale: – Schienensysteme, die ohne Werkzeug montierbar sind – Trägersysteme mit Längenausgleich-Möglichkeit, die eine Anpassung an verschiedene Rack-Tiefen gewährleisten Asymmetrische PRIMECENTER und DataCenter Racks bieten ein erweitertes Kabelmanagement im seitlichen Rack-Bereich. 3rd-Party Racks Der Einbau in die meisten derzeit gängigen Rack-Systeme anderer Hersteller (3rd-Party-Racks) wird unterstützt.

  • Seite 53: Geräte An Server Anschließen

    2 x USB 3.0-Anschlüsse Ein Front-VGA-Anschluss ist als Option verfügbar. 10-HDD-Variante Für die Variante mit 10 HDDs von PRIMERGY RX2530 M4 gibt es einen zusätzlichen USB 2.0-Anschluss am Frontpanel am QRL anstelle des oben erwähnten USB 3.0-Anschlusses.. Bild 3: Frontpanel am QRL 1 x USB 2.0-Anschluss...
  • Seite 54 Hardware einbauen Einige Standardanschlüsse sind farblich gekennzeichnet. Bild 4: Anschlüsse auf der Rückseite Pos. Beschreibung USB 3,0-Anschluss OCP-Modul (optional, verschiedene Varianten) USB 3,0-Anschluss Management-LAN-Anschluss (für iRMC S5-Server-Management- Funktion) Shared-LAN-Anschluss (LAN1) LAN-Anschluss (LAN2) Bildschirmanschluss (VGA) Für einige der angeschlossenen Geräte müssen Sie spezielle Software (z.
  • Seite 55 Hardware einbauen Bildschirm, Tastatur und Maus anschließen Ê Schließen Sie die Tastatur und die Maus an die USB-Anschlüsse des Servers an. Ê Schließen Sie den Monitor an einen der beiden Bildschirmanschluss auf der Front- oder Rückseite an. Der vordere Bildschirmanschluss ist für Wartungszwecke vorgesehen.

  • Seite 56: Flüssigkeitskühlung (Lc) An Die Externe Kühlung Anschließen (Sonderfreigabe)

    Hardware einbauen Flüssigkeitskühlung (LC) an die externe Kühlung anschließen (Sonderfreigabe) Eine LC-Konfiguration wird nur für spezielle Freigabeanforderungen bereitgestellt. Die Schnellanschlüsse für den LC-Anschluss an das Serversystem befinden sich auf der Rückseite des Servers. Bild 5: Schnellanschlüsse für LC Ê Falls erforderlich, entfernen Sie die beiden orangefarbenen Schutzkappen von den Schnellanschlüssen (hier nicht sichtbar).

  • Seite 57: Server Ans Netz Anschließen

    Um eine redundante Stromversorgung zu erreichen, kann ein zweites Netzteil hinzugefügt werden. Bei Defekt eines Netzteils garantiert das andere Netzteil den uneingeschränkten Weiterbetrieb. In diesem Fall kann das defekte Netzteil im Betrieb getauscht werden (siehe "PRIMERGY RX2530 M4 Server Upgrade und Maintenance Manual"). ACHTUNG!

  • Seite 58: Server An Eine Gleichstromquelle Anschließen (Optionales Dc-Netzteil)

    Hardware einbauen 5.5.1 Server an eine Gleichstromquelle anschließen (optionales DC-Netzteil) Beispiel DC-Netzteil -48 V Bild 6: Server an eine Gleichstromquelle anschließen - Beispiel DC-Netzteil -48 V Ê Stecken Sie den Stecker des Netzkabels in das Netzteil des Servers (1). Ê Befestigen Sie den Stecker mit den 2 Schrauben (2). Ê...
  • Seite 59 Hardware einbauen Beispiel HVDC-Netzteil 380 V Bild 7: Server an eine Gleichstromquelle anschließen - Beispiel HVDC-Netzteil 380 V Ê Stecken Sie den Netzstecker in den Netzteil-Anschluss, bis er einrastet. Die Nase des Netzsteckers (A) rastet in der Aussparung des Netzteil- Anschlusses (B) ein.

  • Seite 60: Kabelklemmen Verwenden (Ac-Netzteil)

    Hardware einbauen 5.5.2 Kabelklemmen verwenden (AC-Netzteil) Sie können das Netzkabel mit einer Kabelklemme befestigen, damit der Kaltgerätestecker nicht versehentlich vom Server getrennt werden kann. Die Kabelklemmen befinden sich bei Auslieferung des Servers im Beipack. Bild 8: Kabelklemmen verwenden Ê Ziehen Sie die Kabelklemme nach oben (1). Ê...
  • Seite 61 Hardware einbauen Kabel anschließen Ê Schalten Sie alle Netz- und Geräteschalter aus. Ê Ziehen Sie die Netzstecker aller betroffenen Geräte aus den Steckdosen. Ê Schließen Sie alle Kabel am Server und den Peripheriegeräten an. Ê Stecken Sie alle Datenübertragungskabel in die vorgesehenen Steckvorrichtungen der Daten-/Fernmeldenetze.
  • Seite 62 Hardware einbauen Betriebsanleitung RX2530 M4...

  • Seite 63: Inbetriebnahme Und Bedienung

    Inbetriebnahme und Bedienung ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Bedienelemente und Anzeigen 6.1.1 Frontansicht 6.1.1.1 Bedienelemente am Frontpanel Bild 9: Bedienelemente am Frontpanel-Modul Bild 10: Bedienelemente am Frontpanel am QRL Betriebsanleitung RX2530 M4...
  • Seite 64 Inbetriebnahme und Bedienung Schalt- Pos. Beschriftung Funktion fläche Startet das System neu. Drücken Sie die Rücksetztaste mit einer gerade gebogenen Büroklammer. RESET Reset-Taste ACHTUNG! Möglicher Datenverlust! Wird zur Behebung von Software- und Gerätetreiberfehlern verwendet. Drücken Sie die NMI-Taste mit einer gerade gebogenen Büroklammer.

  • Seite 65: Anzeigen Am Frontpanel

    Inbetriebnahme und Bedienung 6.1.1.2 Anzeigen am Frontpanel Bild 11: Anzeigen am Frontpanel-Modul Bild 12: Anzeigen am Frontpanel am QRL Pos. Beschriftung Anzeige Status Beschreibung Der Server wurde mittels ServerView Operations Manager, der iRMC- Weboberfläche oder der ID- Anzeige, blau an Taste am Frontpanel siehe auch gekennzeichnet, um eine...
  • Seite 66 Inbetriebnahme und Bedienung Pos. Beschriftung Anzeige Status Beschreibung Kein kritisches Ereignis erkannt (CSS-Komponente). CSS- orange Prefailure-Ereignis erkannt [CSS] Anzeige (CSS-Komponente). orange CSS-Komponentenfehler blinkend erkannt. Kein kritisches Ereignis erkannt (Nicht-CSS- Komponente). orange Prefailure-Ereignis erkannt Global- (Nicht-CSS-Komponente). Error- Anzeige, Fehler einer Nicht-CSS- siehe auch Komponente erkannt.
  • Seite 67 Inbetriebnahme und Bedienung Pos. Beschriftung Anzeige Status Beschreibung Der Server wird ausgeschaltet. – Der Server wurde einge- schaltet, aber das Ein- schalten wird aufgrund der Einstellungen unter "Power grün an Cycle Delay" für eine Betriebs- bestimmte Zeit verzögert. anzeige – Der Server ist eingescha- ltet und normal in Betrieb.

  • Seite 68: Anzeigen An Den Bedienbaren Laufwerken/Komponenten

    Ein Emergency-Flash der iRMC-Firmware wird durchgeführt. Weitere Informationen zum Emergency- blinkt blau blinkt orange Flash der iRMC-Firmware entnehmen Sie dem "FUJITSU Server PRIMERGY RX2530 M4 Upgrade und Maintenance Manual". 6.1.1.3 Anzeigen an den bedienbaren Laufwerken/Komponenten Anzeige auf dem ODD Bild 13: Anzeige auf dem ODD Pos.
  • Seite 69 Inbetriebnahme und Bedienung Anzeigen am Hot-Plug-HDD-/SSD-Modul Bild 14: Anzeigen am Hot-Plug-HDD-/SSD-Modul Pos. Beschriftung Anzeige Status Beschreibung Das HDD/SSD ist inaktiv. Zugriffs- Auf das HDD/SSD wird anzeige grün an zugegriffen. Kein HDD-/SSD-Fehler erkannt. Ein HDD-/SSD-Fehler wurde erkannt. Mögliche Ursachen: – Das Laufwerk ist defekt und muss ausgetauscht orange werden.

  • Seite 70: Serverrückseite

    Inbetriebnahme und Bedienung 6.1.2 Serverrückseite 6.1.2.1 Anzeigen am Anschlussfeld ID-, CSS- und Global-Error-Anzeigen Bild 15: ID-, CSS- und Global-Error-Anzeigen Pos. Anzeige Status Beschreibung Der Server wurde mittels ServerView Operations Manager, der iRMC- Anzeige, blau an Weboberfläche oder der ID-Taste am siehe auch Frontpanel gekennzeichnet, um eine "iRMC-...
  • Seite 71 Die lokale VGA-Bildschirmausgabe wurde blinkt blau während der Dauer der Remote-Sitzung deaktiviert. Ein Emergency-Flash der iRMC-Firmware wird durchgeführt. Weitere Informationen zum blinkt blau blinkt orange Emergency-Flash der iRMC-Firmware entnehmen Sie dem "FUJITSU Server PRIMERGY RX2530 M4 Upgrade und Maintenance Manual". Betriebsanleitung RX2530 M4...
  • Seite 72 Inbetriebnahme und Bedienung LAN-Anzeigen Bild 16: LAN-Anzeigen Pos. Anzeige Status Beschreibung Es wurde eine LAN-Verbindung Anzeige der grün an hergestellt. LAN- Verbindung/ LAN ist nicht verbunden. Aktivität blinkt grün LAN-Datenübertragung läuft. Datenverkehr mit einer gelb an Übertragungsrate von 1 Gbit/s. Anzeige der LAN- Datenverkehr mit einer...

  • Seite 73: Anzeige Am Netzteil (Einschub)

    Inbetriebnahme und Bedienung 6.1.2.2 Anzeige am Netzteil (Einschub) Bild 17: Netzteil-Statusanzeige (AC-Netzteil) Bild 18: Netzteil-Statusanzeige (DC-Netzteil) Pos. Anzeige Status Beschreibung Der Server ist ausgeschaltet, aber AC/DC- blinkt grün Spannung liegt an (Standby-Modus). Der Server ist eingeschaltet und grün an ordnungsgemäß in Betrieb. Eine Überlastung wurde erkannt.

  • Seite 74: Anzeige An Der Fujitsu-Batterieeinheit (Fjbu)

    Inbetriebnahme und Bedienung 6.1.2.3 Anzeige an der Fujitsu-Batterieeinheit (FJBU) Bild 19: Anzeige an der FJBU Pos. Anzeige Status Beschreibung blinkt grün Die Batterieeinheit wird geladen. blinkt langsam Die Batterieeinheit wird entladen. grün grün an Die Batterieeinheit ist vollständig geladen. FJBU-...

  • Seite 75: Id-Karte

    Inbetriebnahme und Bedienung ID-Karte Bild 20: ID-Karte Sie können die ID-Karte (1) herausziehen und wieder einschieben. Auf der ID-Karte finden Sie diverse Systeminformationen wie Produktbezeichnung, Seriennummer, MAC-Adressen und DNS-Name (für Japan: nur Produktbezeichnung und Seriennummer). Betriebsanleitung RX2530 M4...

  • Seite 76: Server Einschalten/Ausschalten

    Gerät außerhalb dieser Betriebsumgebung verwenden, kann es vorkommen, dass der Server fehlerhaft arbeitet und Daten verloren gehen. Des Weiteren haftet Fujitsu nicht für damit in Zusammenhang stehende Schäden, Fehlfunktionen, Datenverluste usw. Warten Sie nach dem Herunterfahren mindestens 10 Sekunden, ●...
  • Seite 77 Inbetriebnahme und Bedienung Ê Folgen Sie den Anweisungen auf dem Bildschirm (siehe auch Abschnitt "Konfiguration und Betriebssystem-Installation mit dem ServerView Installation Manager" auf Seite 81 bzw. Abschnitt "Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager" auf Seite 82). – Bereits installiertes System: Ê...
  • Seite 78 Inbetriebnahme und Bedienung – Wake up On LAN (WOL) Der Server wird durch einen Befehl über das LAN eingeschaltet (Magic Package™). – Nach Netzausfall Ein eingeschalteter Server fährt nach einem Netzausfall automatisch wieder hoch (abhängig von den Einstellungen im BIOS-Setup oder im iRMC S5). –...

  • Seite 79: Server Konfigurieren

    Für die Konfiguration stellt der Controller ein eigenes Utility zur Verfügung. Informationen finden Sie im Handbuch "Embedded MegaRAID Software User’s Guide" (auf dem Fujitsu Manual-Server unterx86 Servers - Expansion Cards - Storage Adapters - LSI SAS / SCSI RAID Controllers).

  • Seite 80: Sas-/Sata-Controller Konfigurieren

    Für die MegaRAID-Konfiguration stellt der Controller ein eigenes Utility zur Verfügung. Nähere Informationen hierzu finden Sie im Handbuch "SAS Software User’s Guide" (auf dem Fujitsu Manual-Server unter x86 Servers - Expansion Cards - Storage Adapters - LSI Configuration Software). Weitere Informationen zu modulare RAID-Controllern finden Sie im "Modular RAID Controller Installation Guide"...

  • Seite 81: Konfiguration Und Betriebssystem-Installation Mit Dem Serverview Installation Manager

    Beschreibungen zu Betriebssystemen, die nicht im Handbuch des RAID- Controllers beschrieben sind, finden Sie in den entsprechenden Readme-Dateien unter: http://www.fujitsu.com/global/services/computing/server/ia/driver/index.html Für Japan: http://www.fujitsu.com/jp/products/computing/servers/primergy/downloads/ Wie Sie den ServerView Installation Manager bedienen sowie weitere Informationen finden Sie in dem zugehörigen Handbuch.

  • Seite 82: Konfiguration Und Betriebssystem-Installation Ohne Den Serverview Installation Manager

    Inbetriebnahme und Bedienung 6.4.4 Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager Onboard-SAS-/SATA-Controller konfigurieren Konfigurieren Sie den Controller, siehe Abschnitt "Onboard-SATA-Controller konfigurieren" auf Seite SAS-/SATA-RAID-Controller mit "MegaRAID-Funktionalität" konfigurieren Konfigurieren Sie den Controller, siehe Abschnitt "SAS-/SATA-Controller konfigurieren" auf Seite Betriebssystem installieren Ê...

  • Seite 83: Server Reinigen

    Inbetriebnahme und Bedienung Server reinigen ACHTUNG! Schalten Sie den Server aus und ziehen Sie die Netzstecker aus der geerdeten Schutzkontakt-Steckdose. Teile im Gehäuseinneren dürfen nur von autorisiertem Fachpersonal gereinigt werden. Verwenden Sie für die Reinigung kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel. Achten Sie darauf, dass keine Flüssigkeit in das Innere des Systems gelangt.
  • Seite 84 Inbetriebnahme und Bedienung Betriebsanleitung RX2530 M4...

  • Seite 85: Eigentums- Und Datenschutz

    Möglichkeiten auch kombinieren, um einen optimalen Schutz Ihres Systems zu erreichen. Eine ausführliche Beschreibung des Menüs Security und wie Sie Passwörter vergeben finden Sie im "D3383 BIOS Setup Utility für FUJITSU Server PRIMERGY RX2530 M4 Referenzhandbuch. Betriebsanleitung RX2530 M4...
  • Seite 86 Eigentums- und Datenschutz Betriebsanleitung RX2530 M4...

  • Seite 87: Problemlösungen Und Tipps

    Problemlösungen und Tipps ACHTUNG! Beachten Sie die Sicherheitshinweise im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " und im Kapitel "Wichtige Hinweise" auf Seite Versuchen Sie im Fehlerfall, die Störung entsprechend den Maßnahmen zu beheben: – die in diesem Kapitel beschrieben sind, –...

  • Seite 88: Server Schaltet Sich Ab

    Problemlösungen und Tipps Server schaltet sich ab Server Management hat einen Fehler erkannt Ê Prüfen Sie die Fehlerliste des System Event Logs im ServerView Operations Manager oder auf der iRMC S4-Web-Oberfläche und versuchen Sie, den aufgetretenen Fehler zu beheben. Bildschirm bleibt dunkel Bildschirm ist ausgeschaltet Ê...

  • Seite 89: Bildschirm Zeigt Flimmernde Streifen

    Problemlösungen und Tipps Bildschirm zeigt flimmernde Streifen ACHTUNG! Schalten Sie den Server sofort aus. Es besteht die Gefahr, dass der Server beschädigt wird. Bildschirm unterstützt die eingestellte Horizontalfrequenz nicht Ê Stellen Sie fest, welche Horizontalfrequenzen Ihr Bildschirm unterstützt. Die Horizontalfrequenz (auch Zeilenfrequenz oder horizontale Ablenkfrequenz genannt) finden Sie in der Betriebsanleitung des Bildschirms.

  • Seite 90: Uhrzeit Und Datum Stimmen Nicht

    Wenn Uhrzeit und Datum nach dem Aus- und Wiedereinschalten wiederholt falsch sind, tauschen Sie die Lithium-Batterie aus (Beschreibung siehe "FUJITSU Server PRIMERGY RX2530 M4 Server Upgrade und Maintenance Manual"), oder wenden Sie sich an unseren Service. System fährt nicht hoch Nach dem Einbau eines neuen HDDs wird das System nicht gestartet.

  • Seite 91: Hinzugefügtes Laufwerk Wird Als Fehlerhaft Gemeldet

    Sie es aus. 8.10 Fehlermeldung am Bildschirm Die Bedeutung der Fehlermeldung wird in der Dokumentation zu den jeweiligen Komponenten und Programmen auf dem Fujitsu Manual-Server erklärt. 8.11 Erweiterungskarten oder Onboard-Geräte werden nicht erkannt Beim Hinzufügen einer Erweiterungskarte werden andere Erweiterungskarten oder Onboard-Geräte eventuell nicht erkannt.

  • Seite 92: Temperaturwarnung

    Problemlösungen und Tipps 8.12 Temperaturwarnung Eine Temperaturwarnung wird an das Hardware- und das Betriebssystem- Ereignisprotokoll ausgegeben, oder ServerView erteilt eine Benachrichtigung über eine Temperaturwarnung, beispielsweise in Form einer Popup-Meldung. Das oben erwähnte Protokoll wird ausgegeben oder die Benachrichtigung wird von ServerView erteilt, wenn die Umgebungstemperatur die Obergrenze des Temperaturbereichs überschreitet.
