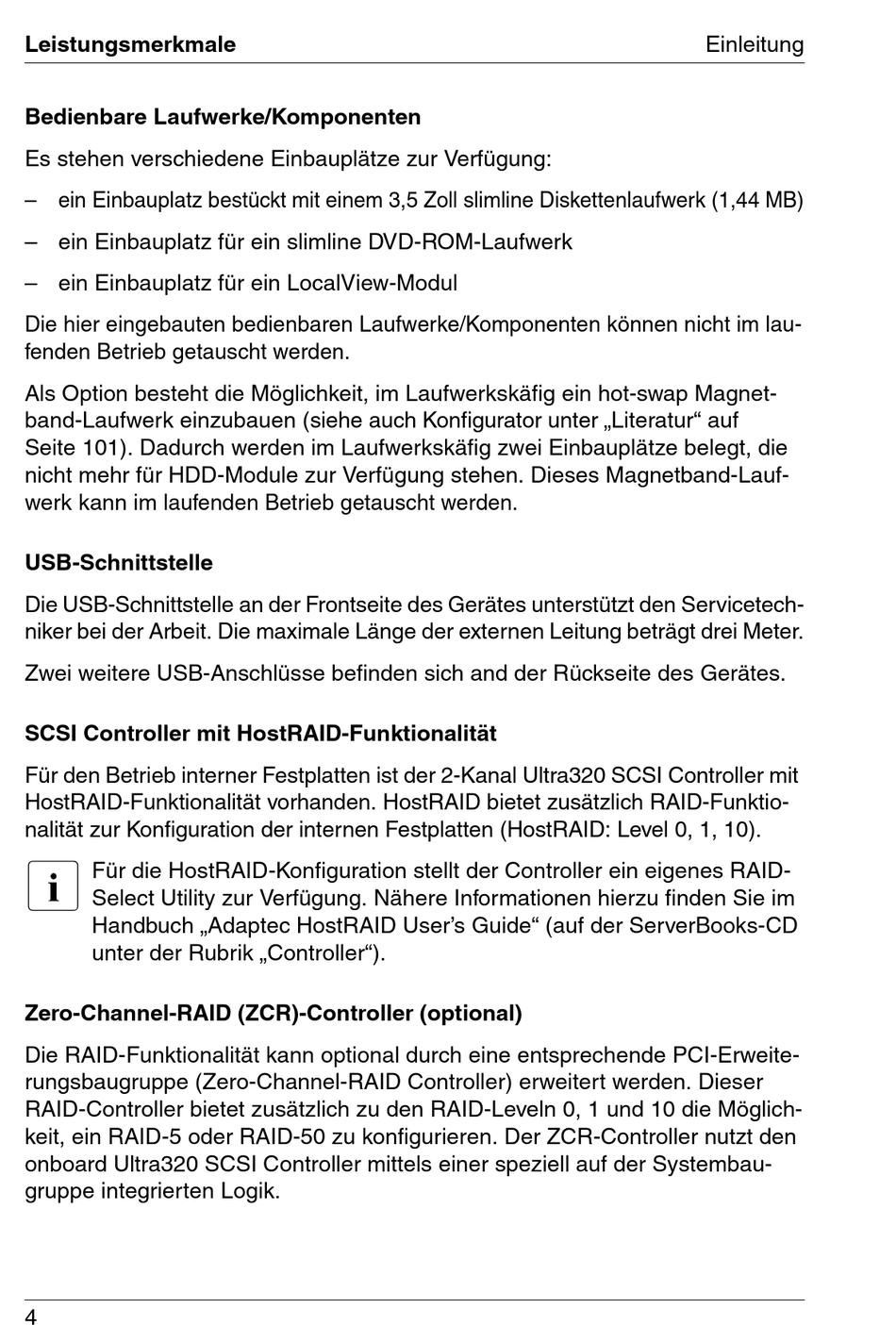

Leistungsmerkmale
Bedienbare Laufwerke/Komponenten
Es stehen verschiedene Einbauplätze zur Verfügung:
– ein Einbauplatz bestückt mit einem 3,5 Zoll slimline Diskettenlaufwerk (1,44 MB)
– ein Einbauplatz für ein slimline DVD-ROM-Laufwerk
– ein Einbauplatz für ein LocalView-Modul
Die hier eingebauten bedienbaren Laufwerke/Komponenten können nicht im lau-
fenden Betrieb getauscht werden.
Als Option besteht die Möglichkeit, im Laufwerkskäfig ein hot-swap Magnet-
band-Laufwerk einzubauen (siehe auch Konfigurator unter „Literatur" auf
Seite 101). Dadurch werden im Laufwerkskäfig zwei Einbauplätze belegt, die
nicht mehr für HDD-Module zur Verfügung stehen. Dieses Magnetband-Lauf-
werk kann im laufenden Betrieb getauscht werden.
USB-Schnittstelle
Die USB-Schnittstelle an der Frontseite des Gerätes unterstützt den Servicetech-
niker bei der Arbeit. Die maximale Länge der externen Leitung beträgt drei Meter.
Zwei weitere USB-Anschlüsse befinden sich and der Rückseite des Gerätes.
SCSI Controller mit HostRAID-Funktionalität
Für den Betrieb interner Festplatten ist der 2-Kanal Ultra320 SCSI Controller mit
HostRAID-Funktionalität vorhanden. HostRAID bietet zusätzlich RAID-Funktio-
nalität zur Konfiguration der internen Festplatten (HostRAID: Level 0, 1, 10).
I
Für die HostRAID-Konfiguration stellt der Controller ein eigenes RAID-
Select Utility zur Verfügung. Nähere Informationen hierzu finden Sie im
Handbuch „Adaptec HostRAID User's Guide" (auf der ServerBooks-CD
unter der Rubrik „Controller").
Zero-Channel-RAID (ZCR)-Controller (optional)
Die RAID-Funktionalität kann optional durch eine entsprechende PCI-Erweite-
rungsbaugruppe (Zero-Channel-RAID Controller) erweitert werden. Dieser
RAID-Controller bietet zusätzlich zu den RAID-Leveln 0, 1 und 10 die Möglich-
keit, ein RAID-5 oder RAID-50 zu konfigurieren. Der ZCR-Controller nutzt den
onboard Ultra320 SCSI Controller mittels einer speziell auf der Systembau-
gruppe integrierten Logik.
4
Einleitung
