Hot-plug/hot-swap Komponenten
Ê Warten Sie, bis die Spannungsanzeige ihren Zustand ändert (nicht leuch-
tet). Der Steckplatz ist nun spannungsfrei.
1
a

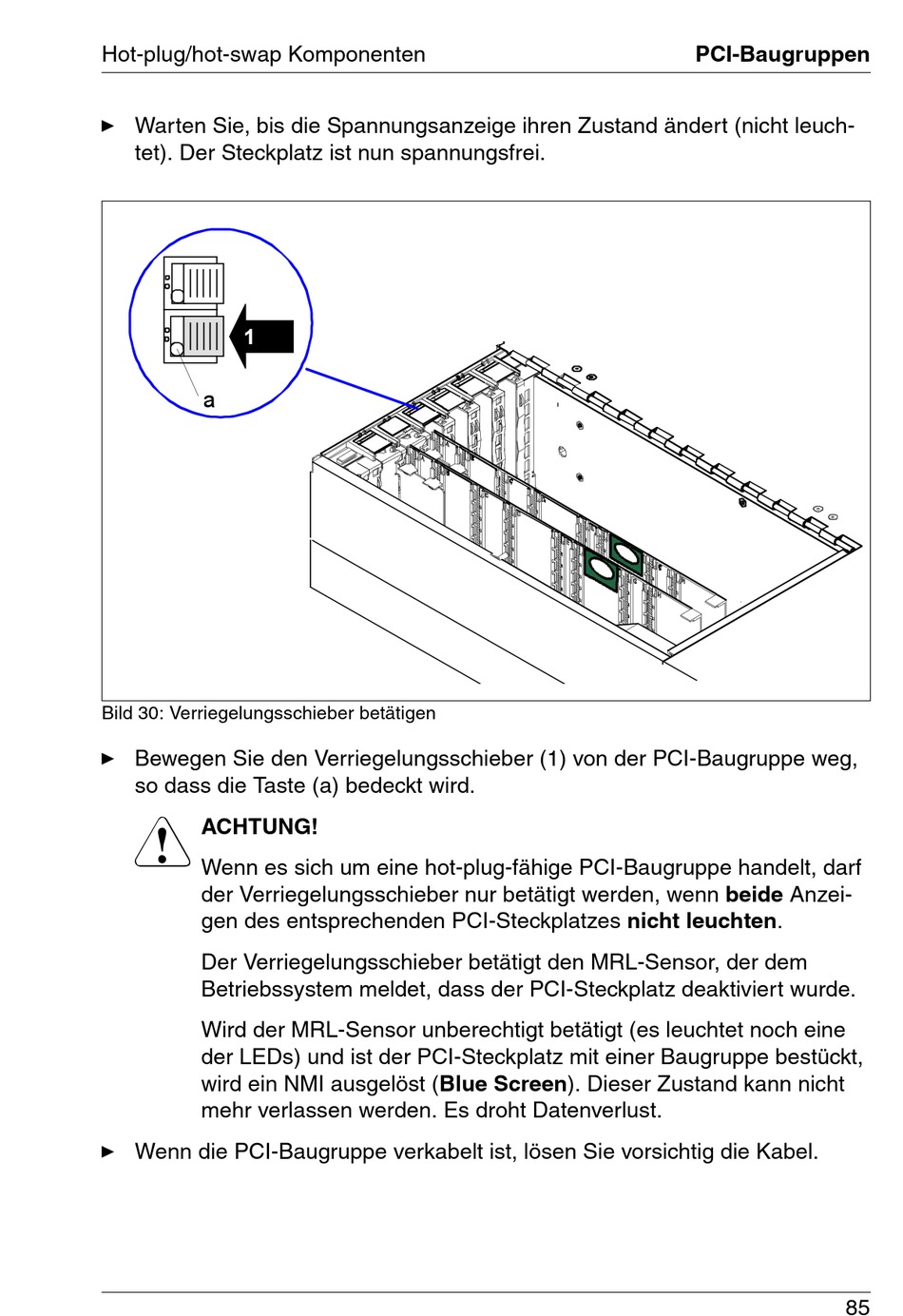

Bild 30: Verriegelungsschieber betätigen
Ê Bewegen Sie den Verriegelungsschieber (1) von der PCI-Baugruppe weg,
so dass die Taste (a) bedeckt wird.
V
ACHTUNG!
Wenn es sich um eine hot-plug-fähige PCI-Baugruppe handelt, darf
der Verriegelungsschieber nur betätigt werden, wenn beide Anzei-
gen des entsprechenden PCI-Steckplatzes nicht leuchten.
Der Verriegelungsschieber betätigt den MRL-Sensor, der dem
Betriebssystem meldet, dass der PCI-Steckplatz deaktiviert wurde.
Wird der MRL-Sensor unberechtigt betätigt (es leuchtet noch eine
der LEDs) und ist der PCI-Steckplatz mit einer Baugruppe bestückt,
wird ein NMI ausgelöst (Blue Screen). Dieser Zustand kann nicht
mehr verlassen werden. Es droht Datenverlust.
Ê Wenn die PCI-Baugruppe verkabelt ist, lösen Sie vorsichtig die Kabel.
PCI-Baugruppen
85
