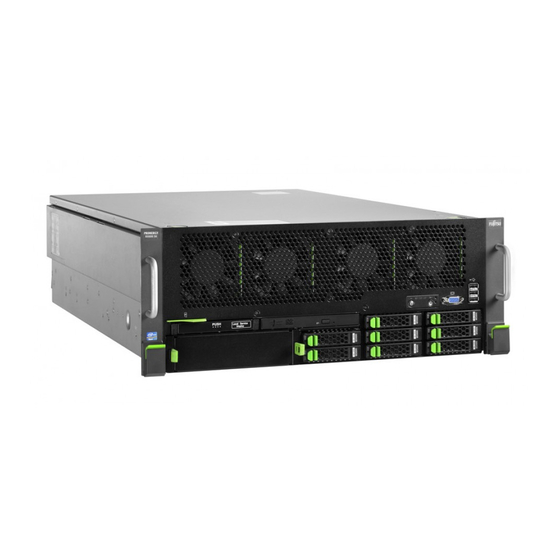

Fujitsu PRIMERGY RX600 S6 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für PRIMERGY RX600 S6:
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung - Deutsch
PRIMERGY RX600 S6 Server
Betriebsanleitung
November 2011

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu PRIMERGY RX600 S6

Inhaltszusammenfassung für Fujitsu PRIMERGY RX600 S6

  • Seite 1 Betriebsanleitung - Deutsch PRIMERGY RX600 S6 Server Betriebsanleitung November 2011...
  • Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.

  • Seite 3: Vorbereitende Hinweise

    Vorbereitende Hinweise Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". Machen Sie sich vor der Verwendung des Produkts mit den darin enthaltenen Sicherheitshinweisen vertraut.
  • Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
  • Seite 5 Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: http://primeserver.fujitsu.com/primergy/harddisk/ Nur für Japan: Einige der in diesem Handbuch enthaltenen Abschnitte gelten nicht für Japan. Zu diesen Optionen und Routinen zählen: –...
  • Seite 6 Betriebsanleitung RX600 S6...

  • Seite 7: Inhaltsverzeichnis

    Inhalt Einleitung ......11 Konzept und Zielgruppen dieses Handbuchs ..11 Übersicht über die Dokumentation .
  • Seite 8 Inhalt Inbetriebnahme und Bedienung ....59 Bedienelemente und Anzeigen ....59 5.1.1 Die Frontseite .
  • Seite 9 Inhalt Hinzugefügtes Laufwerk wird als fehlerhaft gemeldet ..85 Fehlermeldung am Bildschirm ....85 CSS-Komponenten ..... . . 87 Hot-Plug-Komponenten .
  • Seite 10 Inhalt 8.3.2 Server schließen ......132 Anhang: Technische Daten des Servers ... 133 Betriebsanleitung RX600 S6...

  • Seite 11: Einleitung

    Einleitung Der skalierbare Server PRIMERGYRX600 S6 ist ein Intel-basierter Rack- Server für kritische Unternehmensszenarien, etwa für den Einsatz als Datenbank-Managementsystem für mittlere oder große Datenbanken oder als Konsolidierungsbasis zum Ausführen einer unermesslichen Zahl verschiedener Anwendungen mit Hilfe von Virtualisierungstechnologien. Der Server bietet ein hohes Maß an Datensicherheit und Verfügbarkeit durch hochentwickelte Hardware- und Software-Komponenten.

  • Seite 12: Übersicht Über Die Dokumentation

    Weitere Informationen zu Ihrem PRIMERGY RX600 S6 sind in folgenden Dokumenten enthalten: – "Quick Start Hardware - PRIMERGY RX600 S6" Faltblatt " は じ めにお読み く だ さ い -PRIMERGY RX600 S6" für Japan (liegt nur als gedrucktes Exemplar bei) – DVD-Booklet "Quick Start Software - Quick Installation Guide"...
  • Seite 13 Die PDF-Dateien der Handbücher sind auch über das Internet als Download kostenlos erhältlich. Die Einstiegsseite der im Internet verfügbaren Online-Dokumentation finden Sie unter folgender URL (für EMEA): http://manuals.ts.fujitsu.com. Zur Dokumentation der PRIMERGY- Server gelangen Sie über den Navigationspunkt Industry standard servers. Für Japan: Die aktuellen Handbücher finden Sie unter der folgenden URL:...

  • Seite 14: Leistungsmerkmale

    "ServerView Suite Local Service Concept - LSC" auf der ServerView Suite DVD 2). Darüber hinaus werden Ihnen CSS-Fehlerfälle im ServerView Operations Manager - der Server-Management-Software von Fujitsu - angezeigt. Der ServerView Operations Manager verweist Sie im Fehlerfall sofort in den Illustrated Spares-Ersatzteilkatalog des entsprechenden Servers, direkt auf das betroffene Bauteil und seine Bestellinformation.
  • Seite 15 Einleitung System Board Die Leistungsmerkmale des System Boards entnehmen Sie bitte dem "System Board D3141 für PRIMERGY RX600 S6 Technisches Handbuch" für die Hardware und dem Handbuch "System Board D3141 BIOS Setup Utility für PRIMERGY RX600 S6" für die Firmware.
  • Seite 16 Einleitung – ein Einbauplatz für ein slimline DVD-/BD-Laufwerk (Option) – ein Einbauplatz für ein 5,25-Zoll Magnetbandlaufwerk (Option) Die hier eingebauten bedienbaren Laufwerke/Komponenten können nicht im laufenden Betrieb getauscht werden. Stromversorgung Der Server verfügt über bis zu vier Hot-Plug-Netzteile, die sich automatisch auf eine Netzspannung von 100 - 127 V / 200 - 240 V einstellen.
  • Seite 17 System neu und blendet dabei automatisch die fehlerhaften Systemkomponenten aus. Die Prefailure Detection and Analysis-Technologie (PDA) von Fujitsu analysiert und überwacht alle für die Systemzuverlässigkeit wichtigen Komponenten. Die SAS/SATA-Controller-Karte unterstützt die RAID-Level 0, 1, 1E, 5, 6, 10, 50 und 60 und erhöht somit Verfügbarkeit und Datensicherheit des Systems.
  • Seite 18 Einleitung iRMC S2 mit integriertem Service-LAN-Anschluss Die Features des iRMC S2 Advanced Video Redirection und Remote Storage sind optional verfügbar. Der iRMC S2 (integrated Remote Management Controller) ist ein BMC mit integriertem Service-LAN-Anschluss und erweiterter Funktionalität, die bisher nur durch zusätzliche Einsteckkarten angeboten wurde. Auf diese Weise ermöglicht der iRMC S2 die umfassende Kontrolle von PRIMERGY Servern, unabhängig vom Systemstatus, insbesondere also auch die Kontrolle von PRIMERGY Servern, die sich im "out-of-Band"-Systemstatus befinden.
  • Seite 19 Server Management Das Server Management wird mit Hilfe der mitgelieferten Software ServerView Operations Manager und der PDA-Technologie (Prefailure Detection and Analysis) von Fujitsu realisiert. PDA meldet dem Systemverwalter frühzeitig drohende Systemfehler oder Überlastungen, so dass vorbeugend darauf reagiert werden kann.
  • Seite 20 Weitere Informationen können Sie den Diagnose-LEDs auf den Hot-Plug- Komponenten entnehmen (Netzteile, Lüfter, Erweiterungskarten, HDD/SSD- Module). Der mit den Utilities von Fujitsu gelieferte ServerView Update Manager unterstützt ein schnelles remote BIOS-Update über die LAN-Schnittstelle; lokal kann das BIOS über USB aktualisiert werden. Mit dem optionalen Remote-Test- und Diagnosesystem ServerView Remote Manager kann der Server auch aus der Ferne (remote) gewartet werden.
  • Seite 21 Einleitung ServerView Remote Management ServerView Remote Management ist die Remote-Management-Lösung von Fujitsu für PRIMERGY-Server. ServerView Remote Management und die entsprechenden, auf dem System Board integrierten Hardware-Komponenten ermöglichen eine Fern-Überwachung und -Wartung sowie eine schnelle Wiederherstellung der Betriebsbereitschaft im Fehlerfall. Durch eine Remote-Überwachung und -Wartung werden zeit- und kostenaufwändige Vor-Ort-Einsätze reduziert und Servicekosten gesenkt.

  • Seite 22: Darstellungsmittel

    Einleitung Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: Kursive Schrift kennzeichnet Kommandos und Menüpunkte "Anführungszeichen" kennzeichnen Kapitelnamen und Begriffe, die hervorgehoben werden sollen. kennzeichnet Arbeitsschritte, die Sie in der Ê angegebenen Reihenfolge ausführen müssen. ACHTUNG! kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die Funktionsfähigkeit Ihres Servers oder die Sicherheit Ihrer Daten gefährdet sind.
  • Seite 23 Einleitung Eingehaltene Normen und Standards Produktsicherheit und IEC 60950-1/2 / EN 60950-1/2, UL/CSA 60950- Ergonomie 1/2, CNS 14336 / GB 4943 / EN 50371 Elektromagnetische Verträglichkeit Störaussendung EN 55022 class A; FCC class A; CNS 13438 class A; VCCI class A; AS/NZS CISPR 22 class A; GB 9254 class A;...
  • Seite 24 Einleitung Maße / Gewicht Rack (B x T x H) 482,6 mm (Bezel) / 444,8 mm (Body) x 765,0 mm x 176,0 mm Montagetiefe Rack 728 mm Höheneinheit Rack 19-Zoll-Rackmount Montagekabeltiefe 100 mm (1000-mm-Rack empfohlen) Rack Gewicht min. 32 kg; max. 46 kg (je nach Konfiguration kann das tatsächliche Gewicht unterschiedlich sein) Rack-Einbausatz Rack-Einbausatz optional erhältlich...

  • Seite 25: Überblick Über Die Installationsschritte

    Überblick über die Installationsschritte Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Servers. Die Verweise führen Sie zu den Abschnitten, in denen Sie weitere Informationen zum entsprechenden Installationsschritt finden: Ê Zu allererst machen Sie sich bitte mit den Sicherheitshinweisen im Kapitel "Wichtige Hinweise"...
  • Seite 26 Überblick über die Installationsschritte Details zum Betrieb des ServerView Installation Manager sowie einige Zusatzinformationen finden Sie im Benutzerhandbuch "ServerView Suite Installation Manager" (auf der ServerView Suite DVD 2 unter Industry Standard Servers - Software - ServerView Suite - Server Installation and Deployment). Hinweise zur Konfiguration finden Sie auch im Abschnitt "Konfiguration und Betriebssystem-Installation mit dem ServerView Installation...

  • Seite 27: Wichtige Hinweise

    Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die beim Umgang mit Ihrem Server unbedingt zu beachten sind. Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sind ebenfalls im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " beschrieben. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik.
  • Seite 28 Wichtige Hinweise Vor Inbetriebnahme ACHTUNG! Beachten Sie beim Aufstellen und vor Betrieb des Geräts eventuelle ● Hinweise für die Umgebungsbedingungen Ihres Geräts (siehe "Umgebungsbedingungen" auf Seite 24). Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht ● wird, kann Betauung - sowohl am Geräteäußeren als auch im Geräteinneren - auftreten.
  • Seite 29 Wichtige Hinweise ACHTUNG! Stellen Sie sicher, dass die Steckdosen am Gerät oder die ● vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen der Hausinstallation frei zugänglich sind. Die Ein-/Aus-Taste bzw. der Hauptschalter (wenn vorhanden) trennt ● das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung ziehen Sie alle Netzstecker aus den vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen.
  • Seite 30 Wichtige Hinweise ACHTUNG! Der bestimmungsgemäße Betrieb des Systems (gemäß IEC 60950- ● 1/2 bzw. EN 60950-1/2) ist nur bei vollständig montiertem Gehäuse und eingebauten Rückseitenabdeckungen für Einbauplätze gewährleistet (elektrischer Schlag, Kühlung, Brandschutz, Funkentstörung). Installieren Sie nur Systemerweiterungen, die den Anforderungen ●...
  • Seite 31 Wichtige Hinweise Die Leiterplatten und gelöteten Teile der internen Optionen sind ● ungeschützt und können durch statische Elektrizität beschädigt werden. Bevor Sie sie anfassen, berühren Sie zunächst ein Metallteil des Servers, um statische Elektrizität aus dem Körper abzuleiten. Schaltkreise auf Baugruppen oder gelötete Teile dürfen nicht berührt ●...
  • Seite 32 Wichtige Hinweise Umgang mit CDs/DVDs/BDs und optischen Laufwerken Bei Geräten mit optischen Laufwerken sind folgende Hinweise zu beachten. ACHTUNG! Verwenden Sie ausschließlich einwandfreie CDs/DVDs/BDs, um ● Datenverlust, Beschädigungen am Gerät und Verletzungen zu vermeiden. Überprüfen Sie jede CD/DVD/BD vor dem Einlegen in das Laufwerk ●...
  • Seite 33 Wichtige Hinweise Entnehmen Sie vorsichtshalber den Datenträger aus dem optischen ● Laufwerk, wenn dieses längere Zeit nicht verwendet werden soll. Lassen Sie die Schublade des optischen Laufwerks geschlossen, damit keine Fremdsubstanzen wie z. B. Staub in das Laufwerk eindringen. Fassen Sie CDs/DVDs/BDs an ihrem Rand an, um ihre Oberfläche ●...
  • Seite 34 Wichtige Hinweise Durch folgende Maßnahmen vermeiden Sie Beschädigungen des optischen Laufwerks und der CDs/DVDs/BDs sowie einen vorzeitigen Verschleiß der Datenträger: – Legen Sie die CDs/DVDs/BDs nur bei Bedarf ins Laufwerk und entnehmen Sie sie nach Gebrauch. – Bewahren Sie die Datenträger in geeigneten Hüllen auf. –...
  • Seite 35 Wichtige Hinweise Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten ● Gegenstandes), bevor Sie mit den Komponenten arbeiten. Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung ● sein. Verwenden Sie ein für diese Zwecke geeignetes Erdungskabel, welches Sie ●...

  • Seite 36: Ce-Konformität

    Wichtige Hinweise Außerdem zu beachten: Beachten Sie bei der Reinigung die Hinweise im Abschnitt "Server reinigen" ● auf Seite Bewahren Sie diese Betriebsanleitung und die weitere Dokumentation (wie ● z. B. Technisches Handbuch, CD) bei dem Gerät auf. Wenn Sie das Gerät an Dritte weitergeben, geben Sie bitte auch die gesamte Dokumentation weiter.

  • Seite 37: Fcc Class A Compliance Statement

    Stromkreis als die des Empfangsgeräts gespeist wird. Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. ● Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen.

  • Seite 38: Server Transportieren

    Wichtige Hinweise WARNUNG: Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. Server transportieren ACHTUNG! Transportieren Sie den Server nur in seiner Originalverpackung oder in einer anderen geeigneten Verpackung, die Schutz gegen Stoß...

  • Seite 39: Hinweise Zum Einbau Des Servers Im Rack

    Wichtige Hinweise Hinweise zum Einbau des Servers im Rack ACHTUNG! Wegen seines Gewichtes und der äußeren Abmessungen ● erfordert der Einbau des Servers ins Rack aus Sicherheitsgründen mindestens zwei Personen. (Für Japan, siehe " 安全上のご注意 "). Setzen Sie den Server nicht ins Rack, indem Sie ihn mittels der QRLs ●...

  • Seite 40: Umweltschutz

    Wichtige Hinweise Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden. Dies schont Ressourcen und entlastet somit die Umwelt. Weitere Informationen hierzu finden Sie unter: –...
  • Seite 41 Rückgabe- und Sammelsysteme. Weitere Informationen hierzu finden Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder von unserem Recycling-Zentrum in Paderborn: Fujitsu Technology Solutions Recycling Center D-33106 Paderborn Tel.
  • Seite 42 Wichtige Hinweise Betriebsanleitung RX600 S6...

  • Seite 43: Hardware Einbauen

    Hardware einbauen ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" ● auf Seite Der Server sollte keinen extremen Umgebungsbedingungen ● ausgesetzt werden (siehe "Umgebungsbedingungen" auf Seite 24). Schützen Sie den Server vor Staub, Feuchtigkeit und Hitze. Halten Sie die in der Tabelle angegebene Akklimatisierungszeit ein, ●...

  • Seite 44: Server Auspacken

    Hardware einbauen Server auspacken ACHTUNG! Beachten Sie die Sicherheitshinweise in "Wichtige Hinweise" auf Seite Wenn Sie den Server heben oder tragen, arbeiten Sie unbedingt mindestens zu zweit. (Für Japan, siehe " 安全上のご注意 "). Packen Sie den Server erst am Aufstellungsort aus. Ê...

  • Seite 45: Rack-Einbau/-Ausbau Des Servers

    4.2.1 Anforderungen an das Rack-System Die Fujitsu-Racksysteme PRIMECENTER Rack, DataCenter Rack und 19-Zoll Standard-Rack (für Japan) unterstützen den Einbau von PRIMERGY- Servern. Der Einbau in die zur Zeit gängigen Racksysteme verschiedener Fremdhersteller (3rd-Party Rack) wird zum großem Teil unterstützt.
  • Seite 46 Rack beschrieben. Für das 19-Zoll-Standard-Rack (für Japan): Informationen zur Montage der Schienen im 19-Zoll-Standard-Rack (für Japan) finden Sie im "Rack system structure guide" (siehe .http://primeserver.fujitsu.com/primergy/peripheral/rack/). 3rd-Party Racks Folgende Randbedingungen sind zu erfüllen: – Einbaumaße (siehe die im Bild 2 auf Seite 47 dargestellten Maße):...
  • Seite 47 Hardware einbauen +/- 1,6mm Bild 2: Mechanische Voraussetzungen Betriebsanleitung RX600 S6...

  • Seite 48: Server Ins Rack Einsetzen

    Hardware einbauen – Die Funktionsfähigkeit der Sicherheitsmechanismen, wie z. B. Stopper oder Rückhaltesysteme am Server, muss sichergestellt sein. – Die Form der Rack-Montageholme muss die frontale Verschraubung der Trägersysteme gewährleisten. Die Trägersysteme sind mit einer Längenausgleich-Möglichkeit versehen, um auch eine Anpassung an verschiedene Rack-Tiefen zu gewährleisten. –...

  • Seite 49: Geräte An Server Anschließen

    Hardware einbauen Geräte an Server anschließen Die Anschlüsse finden Sie an der Vorder- und Rückseite des Servers. Welche zusätzlichen Anschlüsse an Ihrem Server verfügbar sind, hängt von den eingebauten Erweiterungskarten und sonstigen Optionen ab (z. B. optionaler SAS-Anschluss). Für einige der angeschlossenen Geräte müssen Sie spezielle Software, z.
  • Seite 50 Hardware einbauen Die Standardanschlüsse an der Rückseite sind durch Symbole gekennzeichnet, einer zusätzlich mit Farbkodierung: Bild 4: Anschlüsse auf der Rückseite 1 4x LAN-Anschluss 4 Bildschirmanschluss (blau) 2 Serielle Schnittstelle COM1 5 Management-LAN-Anschluss 3 2x USB-Anschluss Ê Schließen Sie die Datenkabel an den Geräten und am Server an. Tastatur und Maus sind jeweils über USB anzuschließen.
  • Seite 51 Hardware einbauen Ê Schließen Sie das Netzkabel des Bildschirms an eine geerdete Schutzkontaktsteckdose des hausinternen Stromversorgungsnetzes bzw. der Steckdosenleiste im Rack an. Betriebsanleitung RX600 S6...

  • Seite 52: Server Ans Netz Anschließen

    Hardware einbauen Server ans Netz anschließen ACHTUNG! Der Server stellt sich automatisch auf eine Netzspannung von 100 - 127 V / 200 - 240 V ein. Sie dürfen das Gerät nur betreiben, wenn der Nennspannungsbereich des Gerätes mit der örtlichen Netzspannung übereinstimmt.
  • Seite 53 2+1 (3 Netzteile) 1580W 3+1 (4 Netzteile) 2320W Tabelle 3: Anforderungen an die maximale DC-Belastung Drei Stromversorgungsmodule decken den maximalen Energiebedarf für ein vollständig konfiguriertes PRIMERGY RX600 S6 Serversystem mit folgenden Komponenten: Vier Prozessoren ● 1024 GB Arbeitsspeicher ● Elf PCIe-Add-in-Karten (einschließlich SAS/SATA-RAID-Controller-Karte) ●...
  • Seite 54 Hardware einbauen Auf AC-Quelle bezogene Stromversorgungskonfiguration und Lastgrenzwerte des Systems Die Konfiguration und die Last des Systems werden durch die Anzahl der verfügbaren AC-Netzstromquellen eingeschränkt, wie aus der folgenden Tabelle hervorgeht. Anzahl AC-redundante Systeme Nicht AC-redundante Systeme der in- (2 AC-Quellen erforderlich) (angeschlossen an 1 AC-Quelle) stallier- Max.
  • Seite 55 Hardware einbauen Installation inRacks von Drittanbietern ohne Hauptanschluss nach IEC309 oder außerhalb der Racks 1. Diese zusätzlichen Installationsanforderungen gelten NUR, wenn vier Netzteile an eine Spannung von 220 V oder höher angeschlossen werden. 2. Diese Anforderungen gelten NICHT, wenn SV an die Spannungen 100 bis 127 V und 200 V angeschlossen werden ODER wenn mindestens ein SV an eine separate AC-Quelle (z.
  • Seite 56 Hardware einbauen photo shows installation of a protective earth conductor Bild 5: Schutzleiter installieren Ê Lösen Sie die erste Mutter und entfernen Sie sie (1). Ê Schieben Sie den Schutzleiter auf die Schraube (2). Ê Bringen Sie die Mutter wieder an und ziehen Sie sie fest (3). Betriebsanleitung RX600 S6...

  • Seite 57: Netzkabel Anschließen

    Hardware einbauen 4.4.2 Netzkabel anschließen Ê Schließen Sie den Kaltgerätestecker des Netzkabels an das Netzteil des Servers an. Ê Schließen Sie den Netzstecker an eine Schutzkontaktsteckdose des hausinternen Stromversorgungsnetzes bzw. an eine Kaltgeräte-Steckdose der Steckdosenleiste im Rack (siehe Technisches Handbuch zum Rack). Ê...

  • Seite 58: Hinweise Zum Anschließen/Lösen Von Kabeln

    Hardware einbauen Hinweise zum Anschließen/Lösen von Kabeln ACHTUNG! Lesen Sie immer die Dokumentation zum externen Gerät, das Sie anschließen wollen. Stecken oder ziehen Sie niemals Kabel während eines Gewitters. Ziehen Sie nie am Kabel, wenn Sie es lösen! Fassen Sie das Kabel immer am Stecker an.

  • Seite 59: Inbetriebnahme Und Bedienung

    Inbetriebnahme und Bedienung ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Bedienelemente und Anzeigen 5.1.1 Die Frontseite Bild 7: Frontseite - Gesamtansicht ID-Karte Bildschirmanschluss ServerView Local Service 3x USB-Anschluss Display Aktivitätsanzeige des optischen HDD/SSD-Anzeigen Laufwerks Bedienfeld (weitere Einzelheiten Bandlaufwerk-Leerblende siehe Seite...
  • Seite 60 Inbetriebnahme und Bedienung Die weißen Nummern in Bild 7 geben die Steckplatzzuordnung der HDDs/SSDs Bild 8: Frontseite – Detailansicht: Bedienfeld ID-Anzeige Reset-Taste CSS-Anzeige NMI-Taste Global-Error-Anzeige Ein-/Aus-Taste HDD/SSD-Aktivitätsanzeige ID-Taste Betriebsanzeige ID-Karte Die ID-Karte (siehe Bild 7 auf Seite 59) können Sie bis zum Anschlag herausziehen und wieder einschieben.

  • Seite 61: Bedienelemente

    Inbetriebnahme und Bedienung 5.1.1.1 Bedienelemente Identifizierungs (ID)-Taste Bei Betätigung der ID-Taste leuchten die ID-Anzeigen (blau) an der Front- und Rückseite des Servers. Beide ID-Anzeigen leuchten synchron. Ein-/Aus-Taste Wenn das System ausgeschaltet ist, wird mit einem Druck auf die Ein-/Aus-Taste das System eingeschaltet. Wenn das System in Betrieb ist, wird mit einem Druck auf die Ein/Aus-Taste das System ausgeschaltet.

  • Seite 62: Anzeigen Am Bedienfeld

    Inbetriebnahme und Bedienung 5.1.1.2 Anzeigen am Bedienfeld ID-Anzeige (blau) Leuchtet blau, wenn das System durch Druck auf die ID-Taste ausgewählt wurde. Ein erneuter Druck auf die Taste deaktiviert die Anzeige. Die ID-Anzeige kann auch über den ServerView Operations Manager und die iRMCS2-Web-Oberfläche aktiviert werden; zudem kann ihr Status an den ServerView Operations Manager und den iRMCS2 gemeldet werden.

  • Seite 63: Anzeigen An Den Bedienbaren Laufwerken/Komponenten

    Inbetriebnahme und Bedienung Global-Error-Anzeige (orange) – Leuchtet orange, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. – Blinkt orange, wenn ein Fehler erkannt wurde, der einen Service-Einsatz erfordert. – Leuchtet nicht, wenn kein kritisches Ereignis vorliegt. Nach einem Netzausfall wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist.

  • Seite 64: Anzeigen An Den Hot-Plug-Hdd/Ssd-Modulen

    Inbetriebnahme und Bedienung 5.1.1.4 Anzeigen an den Hot-Plug-HDD/SSD-Modulen Bild 9: Anzeigen an einem Hot-Plug-HDD/SSD-Modul HDD/SSD BUSY (grün) – leuchtet: HDD/SSD in active phase (Laufwerk aktiv, Zugriff auf Laufwerk) – leuchtet nicht: HDD/SSD inactive (Laufwerk inaktiv) HDD/SSD FAULT (orange) – leuchtet nicht: No HDD/SSD error (kein Laufwerksfehler) –...

  • Seite 65: Rückseite Des Servers

    Inbetriebnahme und Bedienung 5.1.2 Rückseite des Servers 5.1.2.1 Global-Error-Anzeige und CSS-Anzeige Bild 10: Global-Error-Anzeige und CSS-Anzeige CSS-Anzeige (gelb) – Leuchtet gelb, wenn ein Prefailure-Ereignis für eine CSS- Komponente erkannt wurde, das Sie im Rahmen des CSS-Konzepts selbst (vorsorglich) beheben können. –...
  • Seite 66 Inbetriebnahme und Bedienung Global-Error-Anzeige (orange) – Leuchtet orange, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. – Blinkt orange, wenn ein Fehler erkannt wurde, der einen Service- Einsatz erfordert. – Leuchtet nicht, wenn kein kritisches Ereignis vorliegt. Nach einem Netzausfall wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist.

  • Seite 67: Id-Anzeige Und Taste

    Inbetriebnahme und Bedienung 5.1.2.2 ID-Anzeige und Taste Bild 11: ID-Anzeige ID-Anzeige (blau) Leuchtet blau, wenn das System durch Druck auf die ID-Taste ausgewählt wurde. Zum Deaktivieren, drücken Sie die ID-Taste erneut. Die ID-Anzeige kann auch über den ServerView Operations Manager und die iRMCS2-Web-Oberfläche aktiviert werden;...

  • Seite 68: Anzeigen Am Anschlussfeld (Lan-Anzeigen)

    Inbetriebnahme und Bedienung 5.1.2.3 Anzeigen am Anschlussfeld (LAN-Anzeigen) Bild 12: LAN-Anzeigen LAN- Leuchtet gelb bei einer LAN-Transferrate von Geschwindigkeit 1 Gbit/s. (System-LAN/ Leuchtet grün bei einer LAN-Transferrate von Shared-LAN) 100 Mbit/s. Leuchtet nicht bei einer LAN-Transferrate von 10 Mbit/s. LAN-Verbindung/ Leuchtet grün, wenn eine LAN-Verbindung Transfer vorhanden ist.

  • Seite 69: Anzeigen An Den Hot-Plug-Netzteilen

    Inbetriebnahme und Bedienung LAN-Verbindung/ Leuchtet grün, wenn eine LAN-Verbindung Transfer vorhanden ist. (Management- Leuchtet nicht, wenn keine LAN-Verbindung LAN) vorhanden ist. Blinkt grün, wenn LAN-Transfer stattfindet. 5.1.2.4 Anzeigen an den Hot-Plug-Netzteilen Bild 13: Anzeigen an den Netzteilen Redundanz- Leuchtet grün, wenn das SV in Betrieb ist. anzeige der Blinkt grün, wenn sich das SV im kalten DC-Stromver-...
  • Seite 70 Inbetriebnahme und Bedienung Eingangs- Leuchtet grün, wenn eine AC-Stromversorgung statusanzeige vorhanden ist. der AC- Blinkt grün, wenn keine AC-Stromversorgung Stromver- vorhanden ist. sorgung Im Normalbetrieb des Servers leuchten LED 1 und 3 permanent, LED 2 leuchtet nicht. Sobald LED 2 durch Aufleuchten einen Fehler signalisiert, sollte das betreffende Netzteil so bald wie möglich getauscht werden.

  • Seite 71: Server Einschalten/Ausschalten

    Betriebsumgebung finden Sie unter "Safety Precautions". Wenn Sie das Gerät außerhalb dieser Betriebsumgebung verwenden, kann es vorkommen, dass der Server fehlerhaft arbeitet, dass Daten beschädigt werden usw. Des Weiteren haftet Fujitsu nicht für damit in Zusammenhang stehende Schäden, Fehlfunktionen, Datenverluste usw.
  • Seite 72 Inbetriebnahme und Bedienung Ê Folgen Sie den Anweisungen auf dem Bildschirm (siehe auch Abschnitt "Konfiguration und Betriebssystem-Installation mit dem ServerView Installation Manager" auf Seite 75 bzw. Abschnitt "Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager" auf Seite 76). – Bereits installiertes System: Ê...
  • Seite 73 Inbetriebnahme und Bedienung – Power Button Override Das System kann durch ein längeres Drücken (ca. 4-5 Sek.) der Ein-/Aus- Taste zwangsweise ausgeschaltet werden. ACHTUNG! Hierbei droht Datenverlust! – iRMC S2 Der iRMC S2 bietet verschiedene Möglichkeiten, den Server ein- und auszuschalten, z.

  • Seite 74: Server Konfigurieren

    Inbetriebnahme und Bedienung Server konfigurieren In diesem Abschnitt finden Sie Hinweise zur Konfigurierung des Servers und zur Installation des Betriebssystems. Stellen Sie sicher, dass im Server-Betrieb die Energiesparfunktionen im BIOS-Setup ausgeschaltet (disabled) sind. 5.3.1 SAS/SATA-Controller-Karte konfigurieren Der Server verfügt über einen SAS/SATA-RAID-Controller mit "MegaRAID- Funktionalität".

  • Seite 75: Konfiguration Und Betriebssystem-Installation Mit Dem Serverview Installation Manager

    Inbetriebnahme und Bedienung 5.3.2 Konfiguration und Betriebssystem-Installation mit dem ServerView Installation Manager Mit Hilfe des ServerView Installation Managers auf der beiliegenden PRIMERGY ServerView Suite DVD 1 können Sie neben der Betriebssystem- Installation auf komfortable Weise den Server konfigurieren. Dies umfasst die Konfiguration Server-spezifischer Einstellungen mittels ServerView Configuration Manager und die RAID-Controller-Konfigurierung mittels ServerView RAID Manager.

  • Seite 76: Konfiguration Und Betriebssystem-Installation Ohne Den Serverview Installation Manager

    Inbetriebnahme und Bedienung 5.3.3 Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager Betriebssystem installieren Ê Legen Sie die CD/DVD/BD des zu installierenden Betriebssystems ein. Ê Starten Sie den Server neu. Ê Befolgen Sie die Anweisungen am Bildschirm und die Anweisungen im Handbuch zum Betriebssystem.

  • Seite 77: Server Reinigen

    Inbetriebnahme und Bedienung Server reinigen ACHTUNG! Schalten Sie den Server aus und ziehen Sie die Netzstecker aus der geerdeten Schutzkontakt-Steckdose. Teile im Gehäuseinneren dürfen nur von autorisiertem Fachpersonal gereinigt werden. Verwenden Sie für die Reinigung kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel. Achten Sie darauf, dass keine Flüssigkeit in das Innere des Systems gelangt.
  • Seite 78 Inbetriebnahme und Bedienung Betriebsanleitung RX600 S6...

  • Seite 79: Eigentums- Und Datenschutz

    Eigentums- und Datenschutz Mechanischer Zugriffsschutz Der Server wird durch die absperrbare Rack-Tür gegen fremden Zugriff geschützt. Sicherheitsfunktionen des BIOS-Setup Im BIOS-Setup bietet Ihnen das Menü Security verschiedene Möglichkeiten, die Daten auf Ihrem Server gegen unbefugten Zugriff zu schützen. So können Sie z.
  • Seite 80 Eigentums- und Datenschutz Betriebsanleitung RX600 S6...

  • Seite 81: Problemlösungen Und Tipps

    Problemlösungen und Tipps ACHTUNG! Beachten Sie die Sicherheitshinweise im Handbuch "Sicherheitshinweise und andere wichtige Informationen" und die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Wenn eine Störung auftritt, versuchen Sie diese entsprechend den Maßnahmen zu beheben: – die in diesem Kapitel beschrieben sind, –...

  • Seite 82: Server Schaltet Sich Ab

    Problemlösungen und Tipps Server schaltet sich ab Server Management hat einen Fehler erkannt Ê Prüfen Sie die Fehlerliste des System Event Logs im ServerView Operations Manager oder auf der iRMC S2-Web-Oberfläche und versuchen Sie, den aufgetretenen Fehler zu beheben. Bildschirm bleibt dunkel Bildschirm ist ausgeschaltet Ê...

  • Seite 83: Bildschirm Zeigt Flimmernde Streifen

    Problemlösungen und Tipps Bildschirm zeigt flimmernde Streifen ACHTUNG! Schalten Sie den Server sofort aus. Bildschirm unterstützt die eingestellte Horizontalfrequenz nicht Ê Stellen Sie fest, welche Horizontalfrequenzen Ihr Bildschirm unterstützt. Die Horizontalfrequenz (auch Zeilenfrequenz oder horizontale Ablenkfrequenz genannt) finden Sie in der Betriebsanleitung des Bildschirms. Ê...

  • Seite 84: Uhrzeit Und Datum Stimmen Nicht

    Problemlösungen und Tipps Uhrzeit und Datum stimmen nicht Ê Stellen Sie Uhrzeit bzw. Datum im Betriebssystem oder im BIOS-Setup unter dem Menü Main mit System Date und System Time ein. Beachten Sie, dass die Systemzeit durch das Betriebssystem beeinflusst werden kann. So kann z. B. unter Linux die Zeit des Betriebssystems von der Systemzeit abweichen und würde in der Standardeinstellung die Systemzeit beim Herunterfahren überschreiben.

  • Seite 85: Hinzugefügtes Laufwerk Wird Als Fehlerhaft Gemeldet

    Problemlösungen und Tipps Hinzugefügtes Laufwerk wird als fehlerhaft gemeldet RAID-Controller für Laufwerk nicht konfiguriert Der Einbau ist wahrscheinlich bei ausgeschaltetem System erfolgt. Ê Konfigurieren Sie mit dem entsprechenden Utility den RAID-Controller nachträglich für das Laufwerk. Informationen finden Sie in der Dokumentation zum RAID-Controller.
  • Seite 86 Problemlösungen und Tipps Betriebsanleitung RX600 S6...

  • Seite 87: Css-Komponenten

    Weitere Informationen zum CSS-Konzept finden Sie im Handbuch "ServerView Suite Local Service Concept - LSC" auf der ServerView Suite DVD 2. Die neuesten Informationen zu optionalen Produkten für RX600 S6 finden Sie im Konfigurator des Servers: http://ts.fujitsu.com/products/standard_servers/index.htm (für EMEA) http://primeserver.fujitsu.com/primergy/system/ (für Japan) ACHTUNG! Das Netzteil darf nicht zerlegt werden.
  • Seite 88 CSS-Komponenten Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" ● auf Seite Im PRIMERGY RX600 S6 Server gelten folgende Komponenten als CSS- Komponenten: Hot-Plug-Komponenten ● – Hot-Plug-Netzteile (siehe Seite – Hot-Plug-Lüfter (siehe Seite – Hot-Plug-HDD/SSD-Module (siehe Seite – Hot-Plug-Speicher-Boards (siehe...

  • Seite 89: Hot-Plug-Komponenten

    CSS-Komponenten Hot-Plug-Komponenten In diesem Abschnitt erfahren Sie, wie Sie mit den Hot-Plug-Komponenten umgehen bzw. wie Sie in Ihrem Server Hardware-Änderungen vornehmen (z. B. Hot-Plug-Netzteile hinzufügen oder austauschen). Das Hot-Plug-Verfahren erhöht die Verfügbarkeit des Systembetriebs und gewährleistet ein hohes Maß an Daten- und Ausfallsicherheit. 8.1.1 Hot-Plug-Netzteile Der Server muss über mindestens zwei Hot-Plug-Netzteile (SV) verfügen,...

  • Seite 90: Hot-Plug-Netzteil Austauschen

    CSS-Komponenten 8.1.1.1 Hot-Plug-Netzteil austauschen Bild 14: Netzteil entriegeln und herausziehen ACHTUNG! Bei Austausch eines nicht defekten Hot-Plug-Netzteils in einer nicht redundanten Konfiguration muss der Server vorher abgeschaltet werden. Ê Entfernen Sie das Netzkabel aus der Kabelzugentlastungsklemme. Sie können die Kabelzugsentlastungsklemme wieder lösen, indem Sie den kleinen Verriegelungshebel öffnen.

  • Seite 91: Hot-Plug-Netzteil Hinzufügen

    CSS-Komponenten ACHTUNG! Lassen Sie den Einbauplatz für das Netzteil im laufenden Betrieb nie länger als zwei Minuten leer. Aufgrund von Temperaturüberschreitungen könnten sonst Systemkomponenten geschädigt werden. Ê Schieben Sie das neue Netzteil in den leeren Einbauplatz, bis es einrastet. Beachten Sie bitte, dass das neue Netzteil korrekt im Einbauplatz eingerastet und verriegelt ist.
  • Seite 92 CSS-Komponenten 1. Drücken Sie die beiden Metallklammern zusammen (siehe Pfeile (1) in der Abbildung oben). 2. Ziehen Sie das SV-Leermodul aus dem Einbauplatz (siehe Pfeile (2) in der Abbildung oben). Ê Schieben Sie das neue Netzteil in den leeren Einbauplatz, bis es einrastet. Achten Sie darauf, dass das neue Netzteil korrekt im Einbauplatz eingerastet und verriegelt ist.

  • Seite 93: Hot-Plug-Lüfter

    CSS-Komponenten 8.1.2 Hot-Plug-Lüfter Der Server verfügt über acht Hot-Plug-Lüfter. Jeder Lüfter ist einem Lüftermodul angebracht, das beim Öffnen des Servers von oben her zugänglich ist. Etwaige Defekte eines Lüfters werden durch Aufleuchten der CSS-Anzeige an der Vorder- und Rückseite des Servers sowie durch die Anzeige am betreffenden Lüftermodul gemeldet.

  • Seite 94: Defekten Lüfter Austauschen

    CSS-Komponenten 8.1.2.1 Defekten Lüfter austauschen Bild 17: Lüftermodul entriegeln und herausziehen Ê Drücken Sie die beiden grünen Griffe zusammen und heben Sie das Lüftermodul aus dem Gehäuse (siehe Bild 17). ACHTUNG! Lassen Sie den Einbauplatz für den Lüftereinschub nie länger als zwei Minuten leer.

  • Seite 95: Neue Lüfter Hinzufügen

    CSS-Komponenten 8.1.2.2 Neue Lüfter hinzufügen Ê Öffnen Sie den Server (siehe "Server öffnen/schließen" auf Seite 130). Ê Schieben Sie die neuen Lüftermodule in die leeren Einbauplätze, bis sie einrasten. Drücken Sie erneut, um sicherzustellen, dass der Lüfter eingerastet ist. Durch das Server Management wird das neue Lüftermodul getestet. Anschließend leuchtet die LED entweder gar nicht (Lüfter ist in Ordnung) oder permanent (Lüfter ist nicht in Ordnung).

  • Seite 96: Hot-Plug-Hdd/Ssd-Module

    CSS-Komponenten 8.1.3 Hot-Plug-HDD/SSD-Module Die für PRIMERGY RX600 S6 bestellbaren Festplattenlaufwerke oder Solid- State-Disks sind bei der Lieferung in einem Einbaurahmen montiert, der das Ersetzen von defekten Festplattenlaufwerken oder Solid-State-Disks und das Hinzufügen neuer Festplattenlaufwerke oder Solid-State-Disks im laufenden Betrieb ermöglicht. Das Festplattenlaufwerk oder Solid-State-Laufwerk und der Einbaurahmen bilden das HDD/SSD-Modul.

  • Seite 97: Umgang Mit Laufwerken Und Hdd-/Ssd-Modulen

    CSS-Komponenten Ein unsanfter Umgang mit Festplatteneinheiten kann zu einer ● Beschädigung der gespeicherten Daten führen. Bevor Sie versuchen, unerwartete Probleme zu lösen, erstellen Sie von wichtigen Daten immer eine Sicherungskopie. Beim Sichern von Daten auf einem anderen Festplattenlaufwerk sollten Sie jeweils datei- oder partitionsweise vorgehen.
  • Seite 98 CSS-Komponenten Temperaturdifferenz (°C) Akklimatisierungszeit (Std.)(Mindestwerte) (Betriebsumgebung/ /außen) Tabelle 5: Akklimatisierungszeiten für HDD-/SSD-Module Setzen Sie das HDD-/SSD-Modul stets mit der großen Fläche nach unten ● vorsichtig ab, damit es nicht umkippt. Betriebsanleitung RX600 S6...

  • Seite 99: Hdd/Ssd-Modul Und Leermodul

    CSS-Komponenten 8.1.3.2 HDD/SSD-Modul und Leermodul Bild 18: 2,5-Zoll-HDD-Modul und Leermodul Leermodul Zungen zum Entriegeln des Leermoduls HDD/SSD-Modul (Einbaurahmen mit eingebautem Festplattenlaufwerk oder Solid-State-Laufwerk) Anzeigen: HDD/SSD Busy (LED grün) HDD/SSD Fault (LED orange) Beschreibung siehe Abschnitt "Anzeigen an den Hot-Plug-HDD/SSD- Modulen" auf Seite Griff zum Verriegeln/Entriegeln des HDD/SSD-Moduls Knopf zum Ver-/Entriegeln des Griffs Vertiefung für das Schild mit der aktuellen Laufwerksbezeichnung und...

  • Seite 100: Leermodul Aus-/Einbauen

    CSS-Komponenten 8.1.3.3 Leermodul aus-/einbauen Freie Einbauplätze sind mit einem Leermodul versehen. Bauen Sie das Leermodul vor dem Einbau eines zusätzlichen HDD/SSD-Moduls aus. Bild 19: 2,5-Zoll-Leermodul aus-/einbauen Ê Drücken Sie die beiden Zungen am Leermodul soweit zusammen, bis sich die Verriegelung löst (1). Ê...

  • Seite 101: Hdd/Ssd-Modul Einbauen

    CSS-Komponenten 8.1.3.4 HDD/SSD-Modul einbauen Bild 20: 2,5-Zoll-HDD/SSD-Modul entriegeln Ê Lösen Sie den Verriegelungsmechanismus wie folgt: 1. Drücken Sie die beiden grünen Laschen des Verriegelungshebels zusammen (1). 2. Schwenken Sie den Griff des HDD/SSD-Moduls vollständig in Pfeilrichtung (2). Das HDD/SSD-Modul ist jetzt entriegelt. Betriebsanleitung RX600 S6...

  • Seite 102: Hdd/Ssd-Modul Ausbauen

    CSS-Komponenten Bild 21: 2,5-Zoll-HDD-/SSD-Modul einbauen Ê Schieben Sie das HDD/SSD-Modul vorsichtig bis zum Anschlag in den freien Steckplatz (1). Ê Drücken Sie den Griff vollständig (2) in Pfeilrichtung, bis der Verriegelungsmechanismus einrastet. 8.1.3.5 HDD/SSD-Modul ausbauen ACHTUNG! Ziehen Sie ein HDD/SSD-Modul nur dann im laufenden Betrieb , ●...
  • Seite 103 CSS-Komponenten Wenn Sie bei laufendem Betrieb ein HDD/SSD-Modul ausbauen wollen, gehen Sie dazu wie folgt vor: Ê Wenn Sie ein nicht-defektes HDD/SSD-Modul entfernen wollen, setzen Sie das Laufwerk vorher über die Software auf "Offline" (RAID-Controller- Konfigurationssoftware). Ê Entriegeln Sie das HDD/SSD-Modul wie im Abschnitt "HDD/SSD-Modul einbauen"...

  • Seite 104: Hot-Plug-Erweiterungskarten

    CSS-Komponenten 8.1.4 Hot-Plug-Erweiterungskarten ACHTUNG! Die in diesem Abschnitt beschriebenen Tätigkeiten dürfen nur von ● technisch geschultem Fachpersonal durchgeführt werden. (Durch unbefugtes Öffnen und unsachgemäße Reparaturen können Sachschäden am Gerät entstehen.) Jeder Steckplatz des Servers muss entweder mit einer ● Erweiterungskarte oder einem Leermodul bestückt sein. Ein Leermodul besteht aus einem Halteblech, das an einer Ziehhilfe befestigt ist.
  • Seite 105 CSS-Komponenten Bild 22: PCI-Steckplätze mit und ohne Hot-Plug-Funktionalität Element Steckplatz Beschreibung PCIe-Steckplatz 10 PCIe-Steckplatz 9 PCIe-Steckplatz 8 PCIe-Steckplatz 7, Hot-Plug PCIe-Steckplatz 6, Hot-Plug PCIe-Steckplatz 5 PCIe-Steckplatz 4 PCIe-Steckplatz 3 PCIe-Steckplatz 2 PCIe-Steckplatz 1 Dedizierter Steckplatz für I/O-Riser-Board Dedizierter Steckplatz für SAS-Controller-Karte Betriebsanleitung RX600 S6...

  • Seite 106: Defekte Css-Komponente Identifizieren

    "Server öffnen/schließen" auf Seite 130). Ê Drücken Sie die Indicate-CSS-Taste auf dem System Board (siehe "System Board D3141 für PRIMERGY RX600 S6 Technisches Handbuch" auf der ServerView Suite DVD 2). Die PRIMERGY Diagnostic-LED der defekten CSS-Komponente leuchtet orange und zeigt so an, welche CSS-Komponente auf dem System Board ausgetauscht werden muss (siehe "System Board D3141 für PRIMERGY...
  • Seite 107 CSS-Komponenten Ê Deaktivieren Sie die Erweiterungskarte entweder mit Hilfe der entsprechenden PCI-Hot-Plug-Software oder durch Drücken des Lichtleiters (1). Ê Warten Sie, bis der Lichtleiter (1) nicht mehr leuchtet. Der Steckplatz ist nun spannungsfrei. Ê Wenn erforderlich, entfernen Sie alle an der Erweiterungskarte gesteckten Kabel.
  • Seite 108 CSS-Komponenten Bild 24: Erweiterungskarte von der Ziehhilfe abnehmen Ê Heben Sie die grünen beweglichen Rasthaken (siehe Pfeile in obigem Bild) nicht mehr als ca. 1 mm nach oben an, bis die Erweiterungskarte vollständig freigegeben wird. Ê Nehmen Sie die Erweiterungskarte ab, und legen Sie sie beiseite. Betriebsanleitung RX600 S6...
  • Seite 109 CSS-Komponenten Rasthaken entfernen Bild 25: Rasthaken von der Ziehhilfe lösen Ê Schieben Sie die grünen Rasthaken in Pfeilrichtung ganz nach unten (1), bis sie sich von der Ziehhilfe lösen. Ê Entnehmen Sie die Rasthaken (2) und bewahren Sie sie auf. Ê...

  • Seite 110: Leermodul Ausbauen

    CSS-Komponenten 8.1.4.3 Leermodul ausbauen Wenn sich in einem Steckplatz keine Erweiterungskarte befindet, ist der Steckplatz mit einem Leermodul bestückt. Dabei handelt es sich um ein Halteblech, das an einer Ziehhilfe befestigt ist. Vor dem Einbau einer zusätzlichen Hot-Plug-Erweiterungskarte muss zunächst das Leermodul aus dem gewünschten Steckplatz entfernt werden.

  • Seite 111: Hot-Plug-Erweiterungskarte Einbauen

    CSS-Komponenten Ê Nehmen Sie das Halteblech ab, und legen Sie es beiseite. Bewahren Sie das Halteblech zur späteren Verwendung auf. Ê Schieben Sie die Rasthaken nach unten, bis sie sich von der Ziehhilfe lösen (siehe Bild 25 auf Seite 109), und bewahren Sie sie auf. 8.1.4.4 Hot-Plug-Erweiterungskarte einbauen Erweiterungskarte in Ziehhilfe einsetzen...
  • Seite 112 CSS-Komponenten Erweiterungskarte in Betrieb nehmen Ê Stecken Sie die an der Ziehhilfe befestigte Erweiterungskarte in den PCI- Steckplatz. Ê Schließen Sie die Verriegelung der Erweiterungskarte (siehe Position 2 in Bild 23 auf Seite 106), indem Sie sie herunterklappen. Achten Sie darauf, dass die Verriegelung der Erweiterungskarte richtig einrastet.

  • Seite 113: Hot-Plug-Speicher-Boards

    CSS-Komponenten 8.1.5 Hot-Plug-Speicher-Boards ACHTUNG! Die in diesem Abschnitt beschriebenen Tätigkeiten dürfen nur von ● technisch geschultem Fachpersonal durchgeführt werden. (Durch unbefugtes Öffnen und unsachgemäße Reparaturen können Sachschäden am Gerät entstehen.) Beachten Sie unbedingt die Sicherheitshinweise im Kapitel "Wichtige ● Hinweise" auf Seite Auf dem System Board ist Platz für bis zu acht Speicher-Boards, von denen jedes mit bis zu acht Speichermodulen bestückt werden kann.

  • Seite 114: Defekten Speicher Erkennen

    CSS-Komponenten 8.1.5.1 Defekten Speicher erkennen Das fehlerhafte Speichermodul ist anhand der entsprechenden DIMM-Fehler- LED am betreffenden Speicher-Board zu erkennen (siehe Bild 28), wenn der Server geöffnet ist. Ê Öffnen Sie den Server (siehe "Server öffnen" auf Seite 130). Bild 28: Tasten und Anzeigen am Speicher-Board ATTN-Taste Mirror-LED (grün) ATTN-LED (orange)

  • Seite 115: Betroffenes Speicher-Board Ausbauen

    Defektes Speichermodul ausbauen ACHTUNG! Beachten Sie die Bestückungsvorschriften im "System Board D3141 ● für PRIMERGY RX600 S6 Technisches Handbuch". Um zu vermeiden, dass Sie sich die Finger verbrennen, warten Sie ● ausreichend lange, bevor Sie Speichermodule ein- oder ausbauen. Installieren Sie keine nicht autorisierten Speichermodule von ●...
  • Seite 116 Speicher-Boards, die im Spare-Modus oder im Independent-Modus laufen, müssen lediglich 2 Speichermodule getauscht werden. Nähere Informationen über die einzelnen Speichermodi finden Sie im "System Board D3141 für PRIMERGY RX600 S6 Technisches Handbuch". Bild 30: Speichermodul ausbauen Ê Klappen Sie die Halterungen des entsprechenden Speichersteckplatzes an beiden Seiten nach außen (1).

  • Seite 117: Neues Speichermodul Einbauen

    CSS-Komponenten 8.1.5.4 Neues Speichermodul einbauen ACHTUNG! Beachten Sie die Sicherheitshinweise zu Speichermodulen im Abschnitt "Defektes Speichermodul ausbauen" auf Seite 115. Bild 31: Speichermodul einbauen Ê Stecken Sie das Speichermodul in den Einbauplatz (1), bis die seitlichen Halterungen am Speichermodul einrasten (2). 8.1.5.5 Betroffenes Speicher-Board wieder einbauen Bild 32: Speicher-Board einbauen...

  • Seite 118: Speicher-Board Einbauen

    CSS-Komponenten Ê Drücken Sie das Speicher-Board vorsichtig in den Steckplatz (siehe Bild 33 auf Seite 118). Ê Drücken Sie beide Griffe nach unten (2), so dass die grünen Freigabehebel einrasten. Ê Drücken Sie die ATTN-Taste. Ê Warten Sie, bis die ATTN-LED nicht mehr leuchtet. Ê...
  • Seite 119 Speicher-Boards, die Sie einsetzen, müssen den Bestückungsvorschriften und der jeweiligen Konfiguration entsprechen. Näheres hierzu finden Sie im "System Board D3141 für PRIMERGY RX600 S6 Technisches Handbuch". Ê Drücken Sie die ATTN-Taste. Ê Warten Sie, bis die ATTN-LED nicht mehr leuchtet.

  • Seite 120: Nicht-Hot-Plug-Komponenten

    CSS-Komponenten Nicht-Hot-Plug-Komponenten ACHTUNG! Die in diesem Abschnitt beschriebenen Tätigkeiten dürfen nur von ● technisch geschultem Fachpersonal durchgeführt werden. (Durch unbefugtes Öffnen und unsachgemäße Reparaturen können Sachschäden am Gerät entstehen.) Die Leiterplatten und gelöteten Teile der internen Optionen sind ● ungeschützt und können durch statische Elektrizität beschädigt werden.

  • Seite 121: Defekte Css-Komponente Identifizieren

    "Server öffnen/schließen" auf Seite 130). Ê Drücken Sie die Indicate-CSS-Taste auf dem System Board (siehe "System Board D3141 für PRIMERGY RX600 S6 Technisches Handbuch" auf der ServerView Suite DVD 2). Die PRIMERGY Diagnostic-LED der defekten CSS-Komponente leuchtet orange und zeigt so an, welche CSS-Komponente auf dem System Board ausgetauscht werden muss (siehe "System Board D3141 für PRIMERGY...

  • Seite 122: Nicht-Hot-Plug-Erweiterungskarte Einbauen

    CSS-Komponenten 8.2.2.2 Nicht-Hot-Plug-Erweiterungskarte einbauen Bild 34: Neue Erweiterungskarte einsetzen Ê Öffnen Sie die Verriegelung der Erweiterungskarte, indem Sie sie nach oben aufklappen (1). Die Erweiterungskarte ist nun mechanisch entriegelt. Ê Entfernen Sie die Steckplatzabdeckung (2). ACHTUNG! Bewahren Sie die Steckplatzabdeckung des PCI-Steckplatzes auf. Wenn Sie den Controller wieder ausbauen und keinen neuen dafür einsetzen, müssen Sie die Steckplatzabdeckung wegen der Kühlung, der einzuhaltenden EMV-Vorschriften und des Brandschutzes wieder...

  • Seite 123: Sfp+-Transceiver-Module Austauschen

    CSS-Komponenten 8.2.3 SFP+-Transceiver-Module austauschen Für Fiber Channel-over-Ethernet (FCoE)-Konfigurationen ist der Ethernet- Server-Adapter mit einem oder mehreren SFP+ (small form-factor pluggable)- Transceiver-Modulen ausgestattet. Gehen Sie wie folgt vor, um ein SFP+-Transceiver-Modul zu entfernen, einzubauen oder auszutauschen. 8.2.3.1 SFP+-Transceiver-Modul entfernen Bild 35: Glasfaseranschluss-Schutzstecker entfernen Ê...
  • Seite 124 CSS-Komponenten Bild 36: Haltebügel entriegeln Ê Entriegeln Sie den Haltebügel auf dem SFP+-Transceiver-Modul und klappen Sie ihn vorsichtig herunter, um den Transceiver aus der Anschlussbuchse zu entfernen. Bild 37: SFP+-Transceiver entfernen Ê Ziehen Sie das SFP+-Transceiver-Modul aus der Anschlussbuchse. Betriebsanleitung RX600 S6...

  • Seite 125: Sfp+-Transceiver-Module Einbauen

    CSS-Komponenten Ê Bringen Sie den Glasfaseranschluss-Schutzstecker wieder an den Glasfaseranschlüssen des Transceivers an. Legen Sie das entfernte SFP+-Transceiver-Modul in einen antistatischen Beutel oder eine andere Schutzverpackung. 8.2.3.2 SFP+-Transceiver-Module einbauen Bild 38: Glasfaseranschluss-Schutzstecker entfernen Ê Nehmen Sie das SFP+-Transceiver-Modul aus der Schutzverpackung. Ê...
  • Seite 126 CSS-Komponenten Bild 39: Haltebügel entriegeln Ê Entriegeln Sie den Haltebügel auf dem SFP+-Transceiver-Modul und klappen Sie ihn vorsichtig herunter. Bild 40: SFP+-Transceiver einsetzen Ê Setzen Sie das SFP+-Transceiver-Modul ein und schieben Sie es so bis zum Anschlag in die Anschlussbuchse. Betriebsanleitung RX600 S6...
  • Seite 127 CSS-Komponenten Wenn nur ein Steckplatz mit einem SFP+-Transceiver-Modul ausgerüstet ist, verwenden Sie den primären rechten Anschluss wie abgebildet. Bild 41: Haltebügel verriegeln Ê Klappen Sie den Haltebügel vorsichtig nach oben und verriegeln Sie ihn. Betriebsanleitung RX600 S6...
  • Seite 128 CSS-Komponenten Bild 42: Glasfaseranschluss-Schutzstecker anbringen Ê Wenn das SFP+-Transceiver-Modul nicht sofort an einen LC-Anschluss angeschlossen wird, befestigen Sie den Glasfaseranschluss-Schutzstecker an den Glasfaseranschlüssen des Transceivers. Betriebsanleitung RX600 S6...
  • Seite 129 CSS-Komponenten Bild 43: Sekundäres SFP+-Transceiver-Modul einbauen Ê Bauen Sie das sekundäre SFP+-Transceiver-Modul gegebenenfalls wie oben beschrieben ein. Betriebsanleitung RX600 S6...

  • Seite 130: Server Öffnen/Schließen

    CSS-Komponenten Server öffnen/schließen ACHTUNG! Die in diesem Abschnitt beschriebenen Tätigkeiten dürfen nur von technisch geschultem Fachpersonal durchgeführt werden. (Durch unbefugtes Öffnen und unsachgemäße Reparaturen können Sachschäden am Gerät entstehen.) 8.3.1 Server öffnen ACHTUNG! Durch unbefugtes Öffnen und unsachgemäße Reparaturen können ●...
  • Seite 131 CSS-Komponenten Bild 44: Server öffnen Ê Lösen Sie die Sicherungsschraube (siehe Kreis in der Abbildung oben) und legen Sie sie an einen sicheren Ort. Ê Drücken Sie auf die beiden grünen Berührungspunkte in der Abdeckung und schieben Sie die Abdeckung etwa 2 cm nach hinten. Ê...

  • Seite 132: Server Schließen

    CSS-Komponenten 8.3.2 Server schließen ACHTUNG! Die Gehäuseabdeckung muss wegen der Kühlung, der einzuhaltenden EMV-Vorschriften (Vorschriften zur elektromagnetischen Verträglichkeit) und des Brandschutzes so schnell wie möglich wieder eingesetzt werden. Bild 45: Gehäuseabdeckung anbringen – Setzen Sie die Gehäuseabdeckung auf den Server, so dass sie etwa 2 cm über die Rückseite hinausragt (siehe Kreis in der Abbildung oben).

  • Seite 133: Anhang: Technische Daten Des Servers

    Anhang: Technische Daten des Servers In diesem Abschnitt werden die technischen Daten des Servers behandelt. Bei diesen Daten bleiben Aktualisierungen ohne vorherige Ankündigung vorbehalten. Bitte beachten Sie dies im Voraus. System Board System Board Typ D3141 Chipsatz Intel 7500 Chipsatz Prozessor Prozessoranzahl und - 2-4x E7-8800/4800/2800 Produktfamilie...
  • Seite 134 Anhang: Technische Daten des Servers Speichermodul Speichermodule werden in Sets mit je 4 DIMMs pro hinweise Bestellcode geliefert. Intel 7510 Scalable Memory Buffer unterstützt eine Speichertaktrate von max. 1066 MHz. Schnittstellen USB-Anschlüsse 6x USB 2.0 (3x vorn, 2x hinten, 1x intern) Grafik (15 Pin) 2x VGA (1x vorn, 1x hinten) Seriell (9 Pin)
  • Seite 135 Anhang: Technische Daten des Servers Laufwerks-Einbauplätze Konfiguration 8x 2,5-Zoll-Hot-Plug-SAS/SATA HDD/SSD-Einbauplatz Einbauplätze 1 x 5.25/0.5 Zoll für DVD/DVD-RW/BD bedienbare Laufwerke 1x 5,25/1,6 Zoll für Backup-Geräte Hinweise zu Alle möglichen Optionen werden im jeweiligen bedienbaren Systemkonfigurator beschrieben Laufwerken Allgemeine Systeminformationen Anzahl der Lüfter Lüfterkonfiguration Hot-Plug Lüfter-Hinweise...
  • Seite 136 Anhang: Technische Daten des Servers Maße / Gewicht Gewicht bis zu 46 kg Hinweise Gewicht Je nach Konfiguration kann das Gewicht unterschiedlich sein Rack-Einbausatz Rack-Einbausatz optional erhältlich Abmessungen (Basiseinheit) Rack (B x T x H) 482,6 mm (Bezel)/445 mm (Body) x 765 mm x 176 mm Montagetiefe Rack 728 mm...
  • Seite 137 Anhang: Technische Daten des Servers Abluftvolumen Umgebungstemp. /min <25°C 0,82 30°C 1,45 35°C Elektrische Werte Stromversorgungskonfig Bis zu 4 Hot-Plug-Stromversorgungen uration Basiseinheit mit 2 Stromversorgungen; Redundanz optional Max. Ausgangsleistung 850 W eines einzelnen Netzteils Redundanz bei Hot-Plug- Netzteil Nennspannungsbereich 100 - 127 V / 200 - 240 V Nennfrequenzbereich 50 - 60 Hz Wirkleistung min.
  • Seite 138 Anhang: Technische Daten des Servers Betriebsanleitung RX600 S6...
