Upgrade und Maintenance Manual - Deutsch

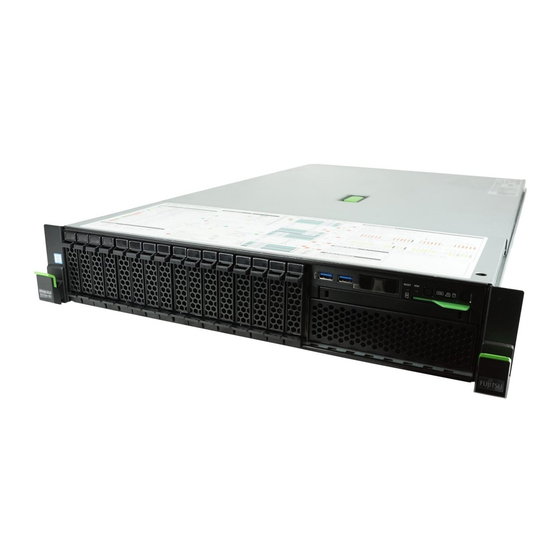

FUJITSU Server PRIMERGY RX2540 M1
Upgrade und Maintenance Manual
Ausgabe Juni 2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu PRIMERGY RX2540 M1

Inhaltszusammenfassung für Fujitsu PRIMERGY RX2540 M1

  • Seite 1 Upgrade und Maintenance Manual - Deutsch FUJITSU Server PRIMERGY RX2540 M1 Upgrade und Maintenance Manual Ausgabe Juni 2015...
  • Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.

  • Seite 3: Vorbereitende Hinweise

    Vorbereitende Hinweise Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". Machen Sie sich vor der Verwendung des Produkts mit den darin enthaltenen Sicherheitshinweisen vertraut.
  • Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
  • Seite 5 Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: (http://jp.fujitsu.com/platform/server/primergy/manual/) Nur für Japan: Einige der in diesem Handbuch enthaltenen Abschnitte gelten nicht für Japan. Zu diesen Optionen und Routinen zählen: –...
  • Seite 6 Versionsverlauf Ausgabennummer Grund für Aktualisierung August 2014 Erstveröffentlichung Ausgabe September Korrekturen 2014 Dezember 2014 neu: Riser-Module, 12 x 3,5-Zoll-HDD-Backplane, SATA DOM, SD-Karte Februar 2015 2,5-Zoll-Version Juni 2015 PCIe SSD SFF, SATA DOM, RDX, LTO; Verkabelung Upgrade und Maintenance Manual RX2540 M1...

  • Seite 7: Inhaltsverzeichnis

    Inhalt Einleitung ......29 Darstellungsmittel ..... . . 30 Bevor Sie beginnen .
  • Seite 8 Inhalt Netzkabel trennen ......64 Auf die Komponente zugreifen ....65 4.4.1 Server aus dem Rack ziehen .
  • Seite 9 Inhalt 5.2.6.1 Boot Retry Counter anzeigen ....95 5.2.6.2 Boot Retry Counter zurücksetzen ....95 5.2.7 SVOM Boot Watchdog-Funktion aktivieren .
  • Seite 10 Inhalt 6.3.4 Abschließende Schritte ..... 125 Hot-Plug-Netzteil austauschen ....126 6.4.1 Vorbereitende Schritte .
  • Seite 11 Inhalt 3,5-Zoll HDD/SSD-SAS-/SATA-Backplanes austauschen . . 145 7.3.1 4x 3,5-Zoll-HDD-SAS-Backplanes austauschen ..145 7.3.1.1 Vorbereitende Schritte ....145 7.3.1.2 4x 3,5-Zoll-SAS-HDD-Backplane 1 entfernen .
  • Seite 12 Inhalt 7.4.1.4 Festplatteneinbaureihenfolge für zusätzliche 4x PCIe-SSD-SFFs, die über die Vorderseite zugänglich sind ..175 7.4.1.5 Festplatteneinbaureihenfolge für 4x 2,5-Zoll-SAS-HDD/-SSDs oder PCIe-SSDs, die über die Rückseite zugänglich sind . 175 7.4.2 2,5-Zoll HDD-/SSD-Module einbauen .
  • Seite 13 Inhalt 7.5.4.1 Vorbereitende Schritte ....198 7.5.4.2 Kabel von der PCIe-Backplane lösen ... . 199 7.5.4.3 4x 2,5-Zoll-PCIe-SSD entfernen .
  • Seite 14 Inhalt 8.1.1 Überblick über die Erweiterungskarten und Installationsreihenfolge 8.1.2 Riser-Module verwenden ....229 8.1.2.1 Bestückungsregeln ..... 229 Steckplatzabdeckungen handhaben .
  • Seite 15 Inhalt 8.5.2.3 PCIe-Erweiterungskarte in ein Riser-Modul (HL) einbauen . 254 8.5.2.4 Steckplatzabdeckung entfernen (Riser-Modul 1) ..255 8.5.2.5 Hinteres Lüftungsgitter ausbauen (Riser-Modul 1) ..256 8.5.2.6 Riser-Modul 1 (HL) einbauen .
  • Seite 16 Inhalt 8.5.7.3 Neue Riser-Karte einbauen ....276 8.5.7.4 Kabel an der Erweiterungskarte anschließen ..277 8.5.7.5 Battery Backup Unit an der Erweiterungskarte anschließen 8.5.7.6 Abschließende Schritte .
  • Seite 17 Inhalt 8.6.3.11 Systemlufthaube für Riser-Modul 2 einbauen ..297 8.6.3.12 Abschließende Schritte ....298 8.6.4 Riser-Modul 2 (FL) entfernen .
  • Seite 18 Inhalt 8.7.4 FBU austauschen ......318 8.7.4.1 Vorbereitende Schritte ....318 8.7.4.2 FBU von der Lufthaube entfernen .
  • Seite 19 Inhalt 8.9.3.3 Externen COM1-Anschluss einbauen ... . 341 8.9.3.4 Abschließende Schritte ....341 Hauptspeicher .
  • Seite 20 Inhalt 10.3.1 Vorbereitende Schritte ..... 370 10.3.2 Prozessor entnehmen ..... 370 10.3.2.1 Prozessorhalterung öffnen .
  • Seite 21 Inhalt Bedienbare Laufwerke ..... 397 12.1 Grundlegende Informationen ....398 12.2 Optisches Laufwerk (ODD) für 3,5-Zoll-Version .
  • Seite 22 Inhalt 12.4.2.1 Vorbereitende Schritte ....431 12.4.2.2 LTO-Laufwerk ausbauen ....432 12.4.2.3 Abschließende Schritte .
  • Seite 23 Inhalt 13.3 Front-VGA-Anschluss 3,5-Zoll-Version ... . 464 13.3.1 Front-VGA-Anschluss installieren ....464 13.3.1.1 Vorbereitende Schritte ....464 13.3.1.2 Frontpanel-Modul entfernen .
  • Seite 24 Inhalt 13.4.3.6 Abschließende Schritte ....476 13.5 Frontpanel-Modul 2,5-Zoll-Versionen ... . 477 13.5.1 Frontpanel-Modul austauschen .
  • Seite 25 Inhalt 13.8.1.1 Vorbereitende Schritte ....497 13.8.1.2 Frontpanel-Modul entfernen ....498 13.8.1.3 Front-USB3.0-Anschluss vorbereiten .
  • Seite 26 Inhalt 14.3.1.1 Vorbereitende Schritte ....518 14.3.1.2 UFM einbauen ......519 14.3.1.3 Abschließende Schritte .
  • Seite 27 Inhalt 14.6 iRMC Micro-SD-Karte ..... 543 14.6.1 iRMC Micro-SD-Karte einbauen ....543 14.6.1.1 Vorbereitende Schritte .
  • Seite 28 Inhalt 15.2.2.9 Konfiguration 8x 2,5-Zoll-HDD / 16x 2,5-Zoll-HDD und USB 3.0- RDX-Laufwerk ......577 Anhang ......579 16.1 Mechanischer Überblick .

  • Seite 29: Einleitung

    Einleitung Dieses Upgrade und Maintenance Manual bietet Anweisungen für die folgenden Vorgehensweisen: Serverkonfiguration hochrüsten durch Hinzufügen optionaler ● Hardwarekomponenten Serverkonfiguration hochrüsten durch Austausch bestehender ● Hardwarekomponenten durch höherwertige Austausch defekter Hardwarekomponenten ● Das vorliegende Handbuch befasst sich mit vor Ort durchgeführten Wartungstätigkeiten.

  • Seite 30: Darstellungsmittel

    Einleitung Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: kennzeichnet Kommandos oder Menüpunkte Kursive Schrift kennzeichnet Bildschirmausgaben Dicktengleiche Schrift kennzeichnet Benutzereingaben Dicktengleiche halbfette Schrift "Anführungszeiche Kennzeichnen Kapitelnamen und Ausdrücke, die n" hervorgehoben werden sollen Kennzeichnet Arbeitsschritte, die Sie in der Ê...

  • Seite 31: Bevor Sie Beginnen

    Optionale Komponenten installieren Die Betriebsanleitung ihres Servers bietet eine Übersicht über die Serverfunktionen und verfügbare Hardwareoptionen. Verwenden Sie die Fujitsu ServerView Suite Management-Software und die Web-Schnittstelle des iRMC, um die Hardware-Erweiterung vorzubereiten. Die ServerView Suite-Dokumentation ist online verfügbar unter http://manuals.ts.fujitsu.com (http://jp.fujitsu.com/platform/server/primergy/manual/ für Japan).
  • Seite 32 Für EMEA: http://ts.fujitsu.com/products/standard_servers/index.htm Für Japan: http://jp.fujitsu.com/platform/server/primergy/system/ Wenden Sie sich an den örtlichen Fujitsu-Kundendienstpartner, um Informationen darüber zu erhalten, wie Sie Erweiterungskits oder Ersatzteile bestellen können. Verwenden Sie den Fujitsu Illustrated-Spares- Ersatzteilkatalog, um das erforderliche Ersatzteil zu identifizieren und technische Daten sowie Bestellinformationen abzurufen. Der Illustrated- Spares-Ersatzteilkatalog steht online zur Verfügung unter...

  • Seite 33: Einstufung Von Verfahrensweisen

    Qualifikation zu kennzeichnen. Zu Beginn jedes Verfahrens wird der betroffene Einheitentyp durch eines der in diesem Abschnitt vorgestellten Symbole gekennzeichnet. Bitte wenden Sie sich an Ihr örtliches Fujitsu Service Center für weitere Informationen. 2.1.1 CRU-Komponenten (Customer Replaceable Units) CRU-Komponenten (Customer Replaceable Units) CRU-Komponenten (Customer Replaceable Units) wurden für den Customer Self...

  • Seite 34: Upgrade Und Repair Units (Uru-Komponenten)

    Bevor Sie beginnen 2.1.2 Upgrade und Repair Units (URU-Komponenten) URU-Komponenten (Upgrade und Repair Units) Upgrade und Repair Units sind nicht Hot-Plug-fähige Komponenten, die separat als Optionen (Upgrade Units) installiert werden können oder die dem Kunden über den Customer Self Service (Repair Units) zur Verfügung stehen. Servermanagement-Fehlermeldungen und -Diagnoseanzeigen an der Vorderseite und am System Board melden defekte URU-Komponenten als vom Kunden austauschbare CSS-Komponenten.

  • Seite 35: Fru-Komponenten (Field Replaceable Units)

    – Management- und Diagnosemodule – System Board – Standard-Netzteil – Trusted-Platform-Modul (TPM) – USB-Flash-Modul (UFM) Bitte wenden Sie sich an Ihr örtliches Fujitsu Service Center für weitere Informationen. Durchschnittliche Tätigkeitsdauer Hardware: 10 Minuten Die durchschnittliche Tätigkeitsdauer, darunter Schritte zur Vor- und Nachbereitung, wird zu Beginn jedes Verfahrens neben der Verfahrensklasse angezeigt.
  • Seite 36 Bevor Sie beginnen Berücksic Schritt Erläuterung htigt Die zum Herunterfahren benötigte Zeit ist von der Hardware- und Softwarekonfiguration abhängig und kann stark variieren. Server nein herunterfahren Softwareprozeduren, die vor der Wartung erforderlich sind, werden in Abschnitt "Wartungstätigkeit beginnen" auf Seite 79 beschrieben.

  • Seite 37: Benötigte Werkzeuge

    Bevor Sie beginnen Benötigte Werkzeuge Stellen Sie beim Vorbereiten der Wartungstätigkeiten sicher, dass alle in der unten stehenden Übersicht aufgeführten Werkzeuge zur Verfügung stehen. Sie finden eine Liste der benötigten Werkzeuge zu Beginn jeder Austauschroutine. Schraubendreher / Steckschlüssel / Schraube Verwendung Schraubentyp Biteinsatz Drehmoment...

  • Seite 38: Verwendung Schraubentyp

    Bevor Sie beginnen Schraubendreher / Steckschlüssel / Schraube Verwendung Schraubentyp Biteinsatz Drehmoment Kreuz 2,5-Zoll- M3 x 3,5 mm Phillips PH1 HDD/-SSDs (silber) DynamicLoM 0,4 Nm C26192-Y10- Front-VGA C102 TPM-Biteinsatz Einwegkopf Spezieller TPM- Schraubendreher/ REM 3 x 15 mm Befestigungswerkz (schwarz) eug für TPM-Modul C26192-Y10- (für Japan)
  • Seite 39 Bevor Sie beginnen Schraubendreher / Steckschlüssel / Schraube Verwendung Schraubentyp Biteinsatz Drehmoment Kreuz USB 3.0- M3 x 5 mm Schnittstellen (silber) Phillips PH2 karte, (enthalten im 0,6 Nm Steckplatzab- Karten-Kit deckung S26361-D3305- A10) Phillips PH0 Kreuz M2.5 x 4 mm 0,4 Nm (silber) Mutter 5 mm...
  • Seite 40 Bevor Sie beginnen Schraubendreher / Steckschlüssel / Schraube Verwendung Schraubentyp Biteinsatz Drehmoment Phillips PZ2 Kühlkörper Unverlierbare Mutter 6 mm Sechskant- Kreuzschlitzschr 1 Nm aube (Silber) Mutter 5 mm DynamicLoM- Sechskantschra Modul D3245 0,6 Nm und D3255 M3 x 5 mm (silber) C26192-Y1-C65 Mutter 8 mm...
  • Seite 41 Bevor Sie beginnen Schraubendreher / Steckschlüssel / Schraube Verwendung Schraubentyp Biteinsatz Drehmoment Phillips PZ2 Stabilisierung Unverlierbare Mutter 5 mm sleiste Sechskant- Kreuzschlitzschr 0,6 Nm aube M3 x 15 mm (silber) Kreuz Phillips PH1 M3 x 4 mm (silber) 0,4 Nm A3C40142649 Phillips PZ2 Adapterschie...
  • Seite 42 Bevor Sie beginnen Werkzeug Verwendung Ausschneiden einer Öffnung in Seitenschneider der Lufthutze zum Einbau der GPGPU-Karte Kombizange und Flachzange Zerstören des UFM Zahnstocher CMOS-Batterie Schlitzschraubendreher Flachzange und feiner Bauen Sie den TPM aus Schlitzschraubendreher (2 x 0,4 mm) Tabelle 3: Liste der erforderlichen Werkzeuge Upgrade und Maintenance Manual RX2540 M1...

  • Seite 43: Dokumente, Die Sie Zur Hand Haben Müssen

    Servers. Für Japan verwenden Sie bitte folgende Adresse: http://jp.fujitsu.com/platform/server/primergy/manual/. Dokument Beschreibung "Quick Start Hardware - FUJITSU Faltblatt mit Schnellinstallationsanleitungen Server PRIMERGY RX2540 M1" für die Erstinbetriebnahme, online Faltblatt verfügbar "ServerView Quick Start Guide" Information zur Erstinstallation und "ServerView ク...

  • Seite 44: " サポー ト ＆サービ ス " Für Japan

    – "iRMC S4 - Integrated Remote Management Controller" Benutzerhandbuch Identifizierungs- und Informationssystem für Ersatzteile (nur EMEA), verfügbar online Illustrated-Spares- oder zum Herunterladen (Windows) unter Ersatzteilkatalog http://manuals.ts.fujitsu.com/illustrated_spares oder über die CSS-Komponentenansicht des ServerView Operations Manager. Glossar Online verfügbar Wichtige Informationen zu Handbuch "Garantie" Garantiebestimmungen, Recycling und Service, online verfügbar oder als...
  • Seite 45 Bevor Sie beginnen Dokument Beschreibung – Betriebssystem-Dokumentation, Drittanbieter-Dokumentation Online-Hilfe – Peripheriegeräte-Dokumentation Tabelle 4: Dokumentationen, die Sie zur Hand haben müssen Upgrade und Maintenance Manual RX2540 M1...
  • Seite 46 Bevor Sie beginnen Upgrade und Maintenance Manual RX2540 M1...

  • Seite 47: Wichtige Hinweise

    Wichtige Hinweise ACHTUNG! Beachten Sie die im folgenden Abschnitt aufgeführten Sicherheitsanweisungen, bevor Sie ein Gerät installieren und in Betrieb nehmen. Dadurch können Sie schwerwiegende Fehler vermeiden, die Ihrer Gesundheit schaden, das Gerät beschädigen und Ihre Datenbasis gefährden können. Bewahren Sie dieses Handbuch und die weitere Dokumentation (wie z.
  • Seite 48 Wichtige Hinweise Bevor Sie interne Optionen im Server installieren oder daraus entfernen, ● schalten Sie den Server, alle Peripheriegeräte und alle sonstigen angeschlossenen Geräte aus. Ziehen Sie außerdem alle Netzstecker aus der Steckdose. Anderenfalls kann es zu einem elektrischen Schlag oder Schäden kommen.
  • Seite 49 Wichtige Hinweise Stellen Sie sicher, dass das Gerät an einer vorschriftsmäßig geerdeten ● Schutzkontakt-Steckdose angeschlossen ist, die sich nahe am Gerät befindet. Stellen Sie sicher, dass die Steckdosen am Gerät oder die vorschriftsmäßig ● geerdeten Schutzkontakt-Steckdosen der Hausinstallation leicht zugänglich sind.
  • Seite 50 Wichtige Hinweise Installieren Sie nur Systemerweiterungen, die den Anforderungen und ● Vorschriften für Sicherheit, elektromagnetische Verträglichkeit und Telekommunikationsendgeräte-Einrichtungen entsprechen. Durch die Installation anderer Erweiterungen können diese Anforderungen und Vorschriften verletzt oder das System beschädigt werden. Informationen darüber, welche Systemerweiterungen zur Installation zugelassen sind, erhalten Sie von Ihrer Verkaufsstelle oder unserem Service.
  • Seite 51 Wichtige Hinweise Befestigen Sie die Schrauben, die Sie beim Installieren oder Entnehmen der ● internen Optionen entfernt haben, wieder im ursprünglichen Gerät oder an der ursprünglichen Position. Die Verwendung anderer Schrauben kann eine Beschädigung des Geräts verursachen. Bei der in diesem Dokument beschriebenen Installation bleiben ●...
  • Seite 52 Wichtige Hinweise Überprüfen Sie jede CD/DVD/BD vor dem Einlegen in das Laufwerk ● auf Beschädigungen wie feine Risse, Bruchstellen oder dergleichen. Beachten Sie, dass zusätzlich aufgebrachte Etiketten die mechanischen Eigenschaften einer CD/DVD/BD verändern und zu Unwucht und Vibrationen führen können. Beschädigte und unwuchtige CDs/DVDs/BDs können bei hohen Laufwerksgeschwindigkeiten brechen (Datenverlust).

  • Seite 53: Laserhinweis

    Wichtige Hinweise von der Mitte nach außen wischen. Verwenden Sie kein Benzol, keine Verdünnungen, kein Wasser, kein Schallplattenspray, kein Antistatikmittel und kein mit Silikon imprägniertes Tuch. Achten Sie darauf, dass Sie die CD/DVD/BD-Oberfläche nicht ● beschädigen. Halten Sie die CDs/DVDs/BDs von Wärmequellen fern. ●...
  • Seite 54 Wichtige Hinweise Entfernen Sie unter keinen Umständen Gehäuseteile des optischen Laufwerks! Komponenten mit elektrostatisch gefährdeten Bauelementen (EGB) Komponenten mit elektrostatisch gefährdeten Bauelementen sind mit folgendem Aufkleber gekennzeichnet: Bild 1: EGB-Kennzeichnung Wenn Sie Komponenten mit elektrostatisch gefährdeten Bauteilen einsetzen, müssen Sie folgende Hinweise unbedingt befolgen: Schalten Sie das Gerät aus und ziehen Sie die Netzstecker aus den ●...
  • Seite 55 ● Nehmen Sie zum Tragen des Speichersubsystems weitere Personen zu ● Hilfe. Da der PRIMERGY RX2540 M1 groß und schwer ist, sind mindestens two Personen erforderlich. Heben oder tragen Sie nie das Gerät mittels der Griffe auf der Frontblende. ●...

  • Seite 56: Energy Star

    Wichtige Hinweise Wird der Server in eine Installation integriert, die von einem industriellen ● Versorgungsnetz mit dem Anschlussstecker des Typs IEC309 gespeist wird, muss die Absicherung des Versorgungsnetzes den Anforderungen für nicht industrielle Versorgungsnetze für den Steckertyp A entsprechen. ENERGY STAR Produkte, die gemäß...

  • Seite 57: Fcc Class A Compliance Statement

    Stromkreis als die des Empfangsgeräts gespeist wird. Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. ● Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen.

  • Seite 58: Umweltschutz

    Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden.
  • Seite 59 Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder von unserem Recycling-Zentrum in Paderborn: Fujitsu Technology Solutions Recycling Center D-33106 Paderborn Tel.
  • Seite 60 Wichtige Hinweise Upgrade und Maintenance Manual RX2540 M1...

  • Seite 61: Grundlegende Hardwareverfahren

    Grundlegende Hardwareverfahren Verwendung von Diagnose-Informationen Verwenden Sie die Fujitsu ServerView Suite Management-Software, um die Hochrüstung oder den Austausch von Hardwarekomponenten zu planen. Detaillierte Informationen finden Sie unter den folgenden ServerView Suite- Themen: – Bedienung – Wartung Es wird empfohlen, lokale Wartungstätigkeiten mit Ferndiagnoseverfahren vorzubereiten, die in dem Handbuch "ServerView Suite Local Service Concept...

  • Seite 62: Fehlerklasse Bestimmen

    Grundlegende Hardwareverfahren Ê Wählen Sie Single System View und drücken Sie die Schaltfläche Locate, wenn Sie mit ServerView Operations Manager die ID-Anzeige ein- oder ausschalten möchten. Ê Deaktivieren Sie die ID-Anzeige, sobald Sie die Wartungstätigkeit erfolgreich abgeschlossen haben. 4.1.2 Fehlerklasse bestimmen Mit dem Local Service Concept (LSC) können Sie defekte Serverkomponenten ermitteln.

  • Seite 63: Customer Self Service (Css)-Anzeige

    Grundlegende Hardwareverfahren 4.1.2.2 Customer Self Service (CSS)-Anzeige Ê Überprüfen Sie die CSS-Anzeige am Front Panel oder am Anschlussfeld des Servers: 4.1.3 Fehlerhafte Komponente ermitteln Nachdem Sie die Fehlerklasse mithilfe der CSS- oder Global-Error-Anzeigen ermittelt haben (siehe Abschnitt "Fehlerklasse bestimmen" auf Seite 62), können Sie mittels der lokalen Diagnoseanzeigen am Front Panel und am System Board die defekte Komponente identifizieren.

  • Seite 64: Netzkabel Trennen

    Grundlegende Hardwareverfahren Ê Für eine Multipath-E/A-Umgebung, siehe Abschnitt "Hinweis zur Serverwartung in einer Multipath-E/A-Umgebung" auf Seite "Backup- und optische Speichermedien entfernen" auf Seite Ê Ê Fahren Sie den Server herunter. Wenn auf dem System ein ACPI-kompatibles Betriebssystem ausgeführt wird, wird durch Drücken der Ein-/Aus-Taste ein kontrollierter Abschaltvorgang durchgeführt.

  • Seite 65: Auf Die Komponente Zugreifen

    Grundlegende Hardwareverfahren Ê Trennen Sie das Netzkabel vom Netzteil und entfernen Sie es aus dem Kabelbinder (2). Auf die Komponente zugreifen ACHTUNG! Schalten Sie den Server und alle Peripheriegeräte aus, bevor Sie die ● Abdeckung entfernen oder anbringen. Ziehen Sie außerdem alle Stromversorgungskabel aus der Steckdose.
  • Seite 66 Grundlegende Hardwareverfahren Bild 3: Server aus dem Rack ziehen Ê Entfernen Sie alle externen Kabel vom hinteren Anschlussfeld und von den Erweiterungskarten (siehe Abschnitt "Anschlüsse und Anzeigen" auf Seite 584). Hinweis für den Einbau von Erweiterungskarten in Steckplatz 5 und Steckplatz 11! Bei angeschlossenem Kabel an der Erweiterungskarte im oberen Steckplatz, siehe Abschnitt...

  • Seite 67: Server Aus Dem Rack Ausbauen

    Grundlegende Hardwareverfahren 4.4.2 Server aus dem Rack ausbauen In den meisten Fällen können Wartungstätigkeiten durchgeführt werden, während der Server aus dem Rack herausgezogen wurde. Je nach Zugänglichkeit und Sicherheitsrichtlinien ist es jedoch manchmal sinnvoll, den Server zu Wartungszwecken vollständig aus dem Rack- Schrank zu entfernen.
  • Seite 68 Grundlegende Hardwareverfahren – Der Server wiegt mehr als 21 kg und wurde in einer Höhe von mehr als 25 U eingebaut. Beim Einsatz einer Hebevorrichtung muss das Wartungspersonal diese Schritte zum Entfernen durchführen. Bild 4: Server aus dem Rack ausbauen Ê...

  • Seite 69: Server Öffnen

    Grundlegende Hardwareverfahren 4.4.3 Server öffnen ACHTUNG! Schalten Sie den Server und alle Peripheriegeräte aus, bevor Sie die ● Abdeckung entfernen oder anbringen. Ziehen Sie außerdem alle Stromversorgungskabel aus der Steckdose. Anderenfalls kann es zu einem elektrischen Schlag kommen. Um die geltenden EMV-Vorschriften (Vorschriften zur ●...

  • Seite 70: Lufthaube Ausbauen

    Grundlegende Hardwareverfahren 4.4.3.2 Lufthaube ausbauen Bild 6: Lufthaube ausbauen ACHTUNG! Gehen Sie mit FBU-Kabeln vorsichtig um. Wenn eine FBU installiert ist, verwenden Sie die Prozedur, die in Abschnitt "FBU-Halterung von der Lufthaube entfernen" auf Seite 316 zuerst beschrieben ist. Ê Bauen Sie die Lufthaube aus. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 71: Erneute Montage

    Grundlegende Hardwareverfahren Erneute Montage 4.5.1 Lufthaube einbauen Bild 7: Lufthaube einbauen Ê Lufthaube einsetzen Achten Sie darauf, dass die Lufthaube in die Führungen einrastet. Wenn eine FBU installiert ist, verwenden Sie die Prozedur, die in Abschnitt "FBU-Halterung in die Lufthaube einbauen" auf Seite 313 beschrieben ist.

  • Seite 72: Gehäuseabdeckung Anbringen

    Grundlegende Hardwareverfahren Um die geltenden EMV-Vorschriften (Vorschriften zur ● elektromagnetischen Verträglichkeit) einzuhalten und die Kühlungsanforderungen zu erfüllen, darf der PRIMERGY RX2540 M1-Server nicht betrieben werden, während die Gehäuseabdeckung geöffnet ist. Weitere Sicherheitsinformationen finden Sie in Abschnitt "Wichtige ● Hinweise" auf Seite 4.5.2.1 Gehäuseabdeckung anbringen Bild 8: Gehäuseabdeckung anbringen...

  • Seite 73: Server Ins Rack Einbauen

    Grundlegende Hardwareverfahren 4.5.3 Server ins Rack einbauen 4.5.3.1 Server auf Rack-Schienen setzen ACHTUNG! Es sind mindestens zwei Personen erforderlich, um den Server auf den Rack-Schienen zu positionieren. (Für Japan, siehe " 安全上のご注意 "). Für Konfigurationen unter 32 kg: Für das Einsetzen des Servers in den Rack- Schrank sind mindestens zwei Personen erforderlich.
  • Seite 74 Grundlegende Hardwareverfahren Die Handbücher zum Rack-Schrank enthalten detaillierte Informationen zu anderen Trägersystemen. Ê Montieren Sie, falls erforderlich, die Rack-Befestigungswinkel und das Rack-System im Rack, wie in der Montageanleitung "Rack Mounting Kit - RMK-F1/F2 DROP-IN Quick Release Lever (QRL)" beschrieben. Das gedruckte Poster ist im Lieferumfang des Rack-Montage-Kits enthalten.

  • Seite 75: Server In Das Rack Schieben

    Grundlegende Hardwareverfahren 4.5.3.2 Server in das Rack schieben Bild 10: Server in das Rack schieben Ê Ziehen Sie den Rasthaken an beiden Teleskopschienen nach oben (1). Ê Schieben Sie den Server bis zum Anschlag in das Rack (2), bis die Verriegelungshebel am Rack-Montagerahmen einrasten.

  • Seite 76: Server An Die Stromquelle Anschließen

    Grundlegende Hardwareverfahren Server an die Stromquelle anschließen Der PRIMERGY RX2540 M1 Server ist mit zwei Standard-Netzteilen bestückt, die sich automatisch an eine Netzspannung im Bereich von 100 VAC - 240 VAC anpassen oder mit bis zu zwei DC-Hot-Plug-Netzteilen, die sich automatisch an eine Netzspannung im Bereich von -40.5 V bis -57 V anpassen.

  • Seite 77: Server Einschalten

    Gehäuseabdeckung geschlossen ist. Um die geltenden EMV- Vorschriften (Vorschriften zur elektromagnetischen Verträglichkeit) einzuhalten und die Kühlungsanforderungen zu erfüllen, darf der PRIMERGY RX2540 M1-Server nicht betrieben werden, während die Gehäuseabdeckung geöffnet ist. Warten Sie nach dem Anschluss aller Netzkabel mindestens ●...
  • Seite 78 Grundlegende Hardwareverfahren Upgrade und Maintenance Manual RX2540 M1...

  • Seite 79: Grundlegende Softwareverfahren

    Grundlegende Softwareverfahren Wartungstätigkeit beginnen 5.1.1 BitLocker-Funktionalität anhalten Die BitLocker-Laufwerksverschlüsselung bietet Schutz für das Betriebssystem und für Datenlaufwerke, indem die Inhalte verschlüsselt werden, so dass Benutzer ihre Anmeldeinformationen authentifizieren müssen, um auf die Informationen zuzugreifen. BitLocker verwendet für das Betriebssystemlaufwerk das kompatible Trusted-Platform-Modul (TPM), um zu ermitteln, ob der Startvorgang des Computers geändert wurde.
  • Seite 80 Assistenten zugreifen können, ist ggf. eine Änderung der Einstellungen der BitLocker-Gruppenrichtlinie erforderlich. Weitere Informationen zum Anhalten der BitLocker- Laufwerksverschlüsselung finden Sie in der Microsoft TechNet- Bibliothek unter http://technet.microsoft.com/library/cc731549.aspx. Fujitsu-Servicepartner finden zusätzliche Informationen (auch in Japanisch) auf den Fujitsu-Extranet-Webseiten. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 81: Svom Boot Watchdog-Funktion Deaktivieren

    Grundlegende Softwareverfahren 5.1.2 SVOM Boot Watchdog-Funktion deaktivieren Der ServerView Operations Manager Boot Watchdog bestimmt, ob der Server innerhalb eines vorgegebenen Zeitraums bootet. Wenn der Watchdog-Timer abläuft, wird das System automatisch erneut gebootet. 5.1.2.1 Boot Watchdog-Einstellungen anzeigen Boot Watchdog-Einstellungen im BIOS ansehen Ê...

  • Seite 82: Boot Watchdog-Einstellungen Konfigurieren

    Grundlegende Softwareverfahren Weitere Informationen finden Sie im Benutzerhandbuch "ServerView Operations Manager - Server Management". 5.1.2.2 Boot Watchdog-Einstellungen konfigurieren Wenn das System zum Zweck eines Firmware-Upgrades von einem Boot- fähigen Wechselmedium gestartet werden soll, muss der Boot Watchdog vor Beginn der Wartungsprozedur deaktiviert werden. Anderenfalls initiiert der Boot Watchdog einen Systemneustart, bevor der Flash-Vorgang abgeschlossen ist.

  • Seite 83: Backup- Und Optische Speichermedien Entfernen

    HTTPS-Adresse zur Verfügung steht: https://partners.ts.fujitsu.com/com/service/ps/Servers/PRIMERGY/Pages/ TapeFacts.aspx Für Japan: Bitte wenden Sie sich an den Fujitsu-Support, wenn die manuelle Entnahme des Speichermediums erforderlich ist. Fujitsu übernimmt keine Verantwortung für Schäden am Bandlaufwerk, der Datenkassette bzw. dem Datenband oder für den Verlust von Daten, die auf einen manuellen Auswurf des Bands zurückzuführen sind.

  • Seite 84: Hinweis Zur Serverwartung In Einer Multipath-E/A-Umgebung

    Dies ist eine bekannte Einschränkung von Windows PE mit Multipath- Treibern. Update Manager Express verwenden Ê Wenn Sie eine Offline-Aktualisierung des BIOS/der Firmware durchführen, bereiten Sie zuerst die ServerView Update-DVD oder den USB-Stick vor: Ê Laden Sie das aktuelle ServerView Update-DVD-Image von Fujitsu herunter: Für EMEA ftp://ftp.ts.fujitsu.com/images/serverview Für Japan: http://jp.fujitsu.com/platform/server/primergy/products/note/svsdvd/dvd/...
  • Seite 85 Grundlegende Softwareverfahren Stellen Sie sicher, dass alle externen E/A-Verbindungen so gekennzeichnet sind, dass Sie sie wieder an die ursprünglichen Positionen stecken können, sobald die Aufgabe abgeschlossen wurde. Gehen Sie wie folgt vor, um Update Manager Express von der (physischen) Update-DVD oder von einem USB-Stick zu starten: Ê...
  • Seite 86 Grundlegende Softwareverfahren PrimeCollect verwenden Gehen Sie folgendermaßen vor, um PrimeCollect zu starten: Ê Fahren Sie den Server ordnungsgemäß herunter und trennen Sie alle externen E/A-Verbindungen (z. B. LAN-, FC- oder SAS-Kabel) vom System, bevor Sie PrimeCollect in einer Offline-Umgebung verwenden. Lassen Sie nur Maus, Tastatur, Bildschirmkabel und Netzkabel angeschlossen.

  • Seite 87: Id-Anzeige Einschalten

    Grundlegende Softwareverfahren Vorgang abschließen Ê Fahren Sie den Server nach Abschluss des Update- oder Diagnose- Verfahrens herunter, schließen Sie wieder alle externen E/A-Verbindungen an und starten Sie das System normal. Ê Führen Sie diese Schritte, sofern erforderlich, für alle anderen Server in der Multipath-Umgebung durch.

  • Seite 88: Wartungstätigkeit Abschließen

    Die aktuellsten BIOS- und iRMC-Versionen stehen auf den Support-Seiten von Fujitsu zur Verfügung: http://ts.fujitsu.com/support/ (EMEA) http://jp.fujitsu.com/platform/server/primergy/downloads/ (Japan) Fujitsu übernimmt keine Verantwortung für Schäden am Server oder für den Verlust von Daten, die auf eine Aktualisierung des BIOS zurückzuführen sind. 5.2.1.1 System Board-BIOS aktualisieren bzw. wiederherstellen BIOS Flash-Verfahren Ê...
  • Seite 89 Grundlegende Softwareverfahren Stellen Sie sicher, dass nur das USB-Gerät mit der iRMC-Firmware an den USB-Anschluss angeschlossen ist. Entfernen Sie vorübergehend alle anderen USB-Geräte. Ê Starten Sie den Server neu. Ê Das System erkennt den USB-Stick. Falls das BIOS den USB-Stick nicht erkennt, wird die Popup-Meldung Failed to boot for Emergency flash.

  • Seite 90: Backup / Wiederherstellung Der Systeminformationen Überprüfen

    Server in den iRMC- Wiederherstellungs-Modus gesetzt wird. Ê Drücken Sie die Ein- / Aus-Taste. Das System startet den POST-Prozess. Im iRMC-Wiederherstellungsmodus wird das "FUJITSU"-Logo nicht angezeigt. Ê Das System erkennt den USB-Stick. Falls das BIOS den USB-Stick nicht erkennt, wird die Popup-Meldung Failed to boot for Emergency flash.
  • Seite 91 Grundlegende Softwareverfahren Chassis-ID-EPROM gespeichert. Nach Austausch des System Boards werden die Backup-Daten vom Chassis-ID-Board auf dem neuen System Board wiederhergestellt. Um zu überprüfen, ob der Backup- oder Wiederherstellungsprozess erfolgreich war, überprüfen Sie das System Event Log (SEL) mit dem ServerView Operations Manager (siehe auch Abschnitt "System Event Log (SEL) anzeigen und löschen"...

  • Seite 92: Raid-Controller-Firmware Aktualisieren

    Benutzerhandbuch "ServerView Update Management" – ServerView Update Manager Express: Benutzerhandbuch "Lokaler System Update von PRIMERGY Servern" Flash-Tool verwenden Die aktuellsten Firmware-Dateien stehen als ASPs (autonome Support-Pakete) für Windows oder als DOS-Tools auf den Support-Webseiten von Fujitsu zur Verfügung unter (für EMEA) http://ts.fujitsu.com/support/ http://jp.fujitsu.com/platform/server/primergy/downloads/ (für Japan)

  • Seite 93: Option Rom Scan Aktivieren

    Grundlegende Softwareverfahren Ê Wählen Sie den Controller aus der Geräteliste aus, um eine Auflistung der verfügbaren Treiber und Firmware anzuzeigen. Ê Wählen Sie die gewünschte Datei aus und klicken Sie für weitere Anweisungen auf Download. 5.2.4 Option ROM Scan aktivieren Um eine Erweiterungskarte zu konfigurieren, die installiert oder ausgetauscht wurde, muss das Option ROM der Karte im System Board-BIOS aktiviert werden.

  • Seite 94: Backup-Softwarelösung Überprüfen Und Konfigurieren

    Die Verfahren können sich je nach Backup-Software unterscheiden. Details finden Sie in der separat bereitgestellten Dokumentation. Weitere Informationen zu geeigneten Backup-Softwarelösungen und der entsprechenden Dokumentation stehen den Fujitsu-Servicepartnern im Fujitsu-Extranet zur Verfügung. Backup-Laufwerke neu aktivieren Wenn ein Backup-Laufwerk deaktiviert oder aus der Backup-Software- Laufwerksliste, wie in Abschnitt 5.1.4 auf Seite 83...

  • Seite 95: Boot Retry Counter Zurücksetzen

    Grundlegende Softwareverfahren Ê Aktivieren Sie die Backup-Laufwerke erneut und überprüfen Sie die Einstellungen und Cron-Jobs der Backup-Software. Detaillierte Informationen zu geeigneten Backup-Softwarelösungen und der entsprechenden Dokumentation stehen den Fujitsu- Servicepartnern im Fujitsu-Extranet zur Verfügung. 5.2.6 Boot Retry Counter zurücksetzen Der Standardwert des Boot Retry Counter wird bei jedem erneuten Systemstart durch den POST-Watchdog verringert.
  • Seite 96 Grundlegende Softwareverfahren Wenn der Kunde die ursprünglichen Werte der Boot-Wiederholungsversuche kennt, gehen Sie wie folgt vor, um den Boot Retry Counter zurückzusetzen oder zu konfigurieren: Boot Retry Counter in BIOS zurücksetzen Ê Öffnen Sie das BIOS. Ê Wählen Sie das Menü Server Mgmt. Ê...
  • Seite 97 Grundlegende Softwareverfahren Boot Retry Counter über die Web-Schnittstelle des iRMC zurücksetzen Ê Rufen Sie die Web-Schnittstelle des ServerView iRMC auf. Ê Wählen Sie das Menü Server Management. Ê Unter ASR&R Options stehen die folgenden Boot Retry Counter- Einstellungen zur Verfügung: Ê...

  • Seite 98: Svom Boot Watchdog-Funktion Aktivieren

    Grundlegende Softwareverfahren 5.2.7 SVOM Boot Watchdog-Funktion aktivieren Wenn die ServerView Operations Manager Boot Watchdog-Funktion zu Zwecken einer Firmware-Hochrüstung deaktiviert wurde (siehe Abschnitt 5.1.2 auf Seite 81), muss sie wieder aktiviert werden, um die Wartungstätigkeit abzuschließen. Die Timer-Einstellungen können im BIOS oder über die Web-Schnittstelle des ServerView iRMC konfiguriert werden: Boot Watchdog-Einstellungen im BIOS konfigurieren Ê...

  • Seite 99: Ausgetauschte Komponenten Im System-Bios Aktivieren

    Grundlegende Softwareverfahren 5.2.8 Ausgetauschte Komponenten im System-BIOS aktivieren Wenn ein Prozessor, eine Erweiterungskarte oder ein Speichermodul fehlschlägt, wird die defekte Komponente im System-BIOS auf Disabled oder Failed gesetzt. Der Server wird dann nur mit den unversehrten Hardwarekomponenten in der Systemkonfiguration neu gestartet. Nachdem die defekte Komponente ausgetauscht wurde, muss sie im System Board-BIOS wieder aktiviert werden.

  • Seite 100: Systemzeiteinstellungen Überprüfen

    Grundlegende Softwareverfahren Nach dem Austausch der defekten Module wird der Speicherbetriebsmodus automatisch in den ursprünglichen Status zurückgesetzt. Es wird empfohlen, die ordnungsgemäße Rücksetzung des Betriebsmodus zu überprüfen. Ê Öffnen Sie das BIOS. Ê Wählen Sie das Menü Advanced aus. Ê Überprüfen Sie unter Memory Status, dass keines der Speichermodule als Failed gekennzeichnet wurde.
  • Seite 101 Grundlegende Softwareverfahren Standardmäßig ist die Systemzeit im BIOS auf die RTC-Ortszeit (Real Time Clock) festgelegt. Wenn Ihre IT-Infrastruktur jedoch auf universell akzeptierten Zeitstandards beruht, legen Sie stattdessen die Systemzeit auf UTC (Universal Time Coordinated) fest. Greenwich Mean Time (GMT) kann mit UTC gleichgesetzt werden. Ê...

  • Seite 102: System Event Log (Sel) Anzeigen Und Löschen

    Grundlegende Softwareverfahren 5.2.11 System Event Log (SEL) anzeigen und löschen 5.2.11.1 SEL anzeigen Sie können das System Event Log (SEL) mit dem ServerView Operations Manager oder über die Web-Schnittstelle des ServerView iRMC anzeigen: SEL im ServerView Operations Manager anzeigen Ê Wählen Sie in der Single System View von ServerView Operations Manager aus dem Menü...

  • Seite 103: Sel Löschen

    Grundlegende Softwareverfahren Ê Das SEL wird unter Internal Event Log Content angezeigt. Wählen Sie die Kontrollkästchen neben den gewünschten Ereignistypen aus, um die Liste zu filtern, und klicken Sie dann auf Apply, um die Änderungen zu übernehmen. Weitere Informationen zu iRMC-Einstellungen finden Sie im Benutzerhandbuch "Integrated Remote Management Controller".

  • Seite 104: Nic-Konfigurationsdatei In Einer Linux-Umgebung Aktualisieren

    Grundlegende Softwareverfahren Ê Klicken Sie unter Internal Event Log Information auf Clear Internal Event Log, um das SEL zu löschen. Weitere Informationen zu iRMC-Einstellungen finden Sie im Benutzerhandbuch "Integrated Remote Management Controller". 5.2.12 NIC-Konfigurationsdatei in einer Linux-Umgebung aktualisieren Um Fehler zu verhindern, die aufgrund einer Namensänderungen von Netzwerkgeräten (eth<x>) auftreten, sollte die MAC-Adresse (Hardwareadresse) einer Netzwerkschnittstellenkarte in der entsprechenden NIC-Konfigurationsdatei des Linux-Betriebssystems gespeichert werden.
  • Seite 105 Grundlegende Softwareverfahren Ê Verwenden Sie den Texteditor vi, um die MAC-Adresse im Abschnitt HWADDR der Datei ifcfg-eth<x> anzugeben: Die MAC-Adresse befindet sich auf dem Typenschild, das am System Board oder am Netzwerk-Controller angebracht ist. Beispiel: Geben Sie den folgenden Befehl ein, um die Definitionsdatei für Netzwerk-Controller 1 zu ändern: # vi /etc/sysconfig/network-scripts/ifcfg-eth1 Legen Sie in vi die neue Adresse folgendermaßen fest:...

  • Seite 106: Bitlocker-Funktionalität Fortsetzen

    Grundlegende Softwareverfahren 5.2.13 BitLocker-Funktionalität fortsetzen Wenn die BitLocker-Laufwerksverschlüsselung zu Wartungszwecken angehalten wurde (siehe Abschnitt "BitLocker-Funktionalität anhalten" auf Seite 79), muss sie wieder aktiviert werden, um die Wartungstätigkeiten abzuschließen. Wenn die BitLocker-Laufwerksverschlüsselung vor dem Austausch von Komponenten angehalten wurde, werden Sie beim erneuten Starten des Servers nach der Wartungstätigkeit nicht nach einem Wiederherstellungsschlüssel gefragt.

  • Seite 107: Raid-Array-Rekonstruktion Durchführen

    Weitere Informationen zum Fortsetzen der BitLocker- Laufwerksverschlüsselung finden Sie in der Microsoft TechNet- Bibliothek unter http://technet.microsoft.com/library/cc731549.aspx. Fujitsu-Servicepartner finden zusätzliche Informationen (auch in Japanisch) auf den Fujitsu-Extranet-Webseiten. 5.2.14 RAID-Array-Rekonstruktion durchführen Nach Austausch eines Festplattenlaufwerks, das zu einem RAID-Array kombiniert wurde, wird vollständig automatisch im Hintergrund eine RAID- Rekonstruktion durchgeführt.

  • Seite 108: Mac-Adressen Suchen

    Grundlegende Softwareverfahren 5.2.15.1 MAC-Adressen suchen Ê Rufen Sie die Web-Schnittstelle des ServerView iRMC auf. Ê Wählen Sie das Menü System Information. Ê Unter Network Inventory werden detaillierte Informationen zu jedem Netzwerk-Controller des verwalteten PRIMERGY-Servers angezeigt, darunter auch die MAC-Adresse. Diese Informationen sind nur mit dem iRMC S4 oder höher verfügbar. Es werden nur Netzwerk-Controller angezeigt, die das Command Line Protocol (CLP) unterstützen.
  • Seite 109 Grundlegende Softwareverfahren Ê Drücken Sie während des Boot-Vorgangs, sobald die QLogic BIOS Utility- Option angezeigt wird, die Tasten [ALT]+[Q] oder [STRG]+[Q]. Ê Verwenden Sie unter Select Host Adapter die Pfeiltasten æ/Ë, um den gewünschten FC-/FCoE-Adapter auszuwählen, und drücken Sie [Enter]. Ê...

  • Seite 110: Chassis Id Prom Tool

    Systemdaten vollständig und korrekt sein. Nach dem Austauschen des Chassis ID EPROM, müssen die Systeminformationen mithilfe des Chassis ID Prom Tools eingegeben werden. Das Tool und weitere Anweisungen stehen dem Wartungspersonal im Fujitsu Technology Solutions Extranet zur Verfügung: https://partners.ts.fujitsu.com/com/service/ps/Servers/PRIMERGY/...

  • Seite 111: Lan-Team Konfigurieren

    Grundlegende Softwareverfahren Ê Wählen Sie auf der Übersichtsseite Ihr PRIMERGY-System aus. Ê Wählen Sie die Kategorie Software & Tools Documentation. Ê Klicken Sie im Bereich Tools auf Tools: Chassis-IDProm Tool, um die Datei herunterzuladen (tool-chassis-Idprom-Tool.zip). Befolgen Sie für Japan die separat bereitgestellten Anweisungen. ®...

  • Seite 112: Nach Dem Austausch/Upgrade Von Lan-Controllern

    Grundlegende Softwareverfahren Weitere Informationen finden Sie im Benutzerhandbuch "ServerView Operations Manager - Server Management". 5.2.17.1 Nach dem Austausch/Upgrade von LAN-Controllern Beachten Sie Folgendes, wenn Sie einen ausgetauschten LAN-Controller wiederverwenden: Ê Überprüfen Sie beim Kunden, ob der ausgetauschte LAN-Controller als Teil einer LAN-Teaming Konfiguration verwendet wurde.

  • Seite 113: Ausführen Eines Lüftertests Nach Dem Austausch Eines Defekten Lüfters

    Grundlegende Softwareverfahren ID-Taste am Frontpanel verwenden Ê Drücken Sie die ID-Taste am Frontpanel, um die ID-Anzeigen auszuschalten. Nutzung der iRMC-Web-Schnittstelle Ê Rufen Sie die Web-Schnittstelle des ServerView iRMC auf. Ê Klicken Sie unter System Overview auf Identify LED Off, um die ID-Anzeigen auszuschalten.

  • Seite 114: Prozessor Hochrüsten Oder Austauschen

    Wenn Sie die CPU nach dem Auftreten eines Prefailure-Fehlers austauschen, müssen Sie den Status folgendermaßen aktualisieren: Windows Ê Wählen Sie das Start-Menü. Ê Wählen Sie Alle Programme - Fujitsu ServerView Agents - Fujitsu Server View - Maintenance Tool. Upgrade und Maintenance Manual RX2540 M1...
  • Seite 115 Grundlegende Softwareverfahren Ê Ändern Sie den Reset Status zu CPU Status. Ê Vergewissern Sie sich, dass die ausgetauschte CPU in ServerView nicht den Status prefailure aufweist. Linux Ê Führen Sie den folgenden Befehl aus, um den Status der CPU zu aktualisieren: eecdcp -c oc=0609 oi=<CPU#>...
  • Seite 116 Grundlegende Softwareverfahren Upgrade und Maintenance Manual RX2540 M1...

  • Seite 117: Netzteile

    ● Hinweise" auf Seite Grundlegende Informationen Der PRIMERGY RX2540 M1 Server kann wie folgt ausgestattet werden: – mit bis zu zwei Netzteilen, die sich automatisch an eine Netzspannung im Bereich von 100 VAC - 240 VAC anpassen. Für das 800-W-Netzteil (Titanium): Netz-Eingangsspannungsbereich: 200 VAC –...

  • Seite 118: Netzteil-Konfigurationen

    Netzteile 6.1.1 Netzteil-Konfigurationen Bild 13: Hot-Plug-Netzteile Leistungs- Nummer in Power Element Teilenummer klasse Abbildung 450 W Platinum A3C40175929 / S26113-E575-V53 450 W Platinum A3C40172099 / S26113-E575-V70 800 W Platinum A3C40175928 / S26113-E574-V53 800 W Titanium A3C40169522 / S26113-E615-V50 1200 W Platinum A3C40170546 / S26113-E616-V50...
  • Seite 119 Netzteile – Die Kombination von Platinum- und Titanium-Netzteilen innerhalb derselben Klassen (z. B. Klasse 2) ist nicht freigegeben. – Die Kombination von Platinum-Netzteilen innerhalb derselben Klasse und eines anderen Herstellers (z. B. Klasse 1) innerhalb eines Systems ist freigegeben. – Setzen Sie in nicht verwendete Netzteil-Einbauplätze immer Leerblenden ein, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.

  • Seite 120: Netzteil-Einbauplätze

    Netzteile 6.1.3 Netzteil-Einbauplätze PSU 1 PSU 2 Bild 14: Netzteil-Einbauplätze Hot-Plug-Netzteile installieren Customer Replaceable Unit Hardware: 5 Minuten (CRU) Werkzeug: ohne Werkzeug 6.2.1 Vorbereitende Schritte Keine Schritte erforderlich. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 121: Leerblende Abnehmen

    Netzteile 6.2.2 Leerblende abnehmen Bild 15: Leerblende abnehmen Ê Drücken Sie beide Rasthaken nach innen (1) und nehmen Sie die Leerblende ab (2). ACHTUNG! Bewahren Sie die Leerblende auf. Wenn ein Netzteil ausgebaut und nicht unmittelbar durch ein neues ersetzt wird, muss eine Leerblende in den Steckplatz eingesetzt werden, um die geltenden EMV- Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.

  • Seite 122: Hot-Plug-Netzteil Einbauen

    Netzteile 6.2.3 Hot-Plug-Netzteil einbauen Bild 16: Hot-Plug-Netzteil einbauen Ê Schieben Sie das Netzteil in seinen Einbauplatz (1), bis der Rasthaken einrastet (2). Ê Klappen Sie den Griff am Netzteil nach unten (3). ACHTUNG! Stellen Sie sicher, dass das Netzteil ordnungsgemäß im Einbauplatz eingerastet und verriegelt ist, damit es bei einem notwendigen Transport nicht aus dem Gehäuse rutscht.

  • Seite 123: Hot-Plug-Netzteil Entfernen

    Netzteile Hot-Plug-Netzteil entfernen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Werkzeug: ohne Werkzeug Hinweis für Server mit Kabelmanagement-Arm (CMA, Cable Management Arm) Beim Ausbau der Netzteile sind zusätzliche Aufgaben erforderlich, aufgrund einer Störung zwischen dem CMA-Stopper und den Netzteilen. Ê Entriegeln Sie den CMA-Stopper. Ê...

  • Seite 124: Hot-Plug-Netzteil Entfernen

    Netzteile 6.3.2 Hot-Plug-Netzteil entfernen Bild 17: Hot-Plug-Netzteile ausbauen Ê Schieben Sie den Griff des Netzteils in Pfeilrichtung (1) halb nach oben. Ê Schieben Sie den grünen Rasthaken in Pfeilrichtung (2). Ê Ziehen Sie das Netzteil aus dem Einbauplatz, während Sie den grünen Rasthaken gedrückt halten (3).

  • Seite 125: Netzteil-Leerblende Einbauen

    Netzteile 6.3.3 Netzteil-Leerblende einbauen Bild 18: Leerblende einbauen Ê Setzen Sie die Leerblende mit nach oben zeigendem eingeprägten Pfeilsymbol in den leeren Steckplatz ein (siehe Kreis). Ê Drücken Sie die beiden Rasthaken an der Leerblende nach innen, bis diese einrastet. ACHTUNG! Setzen Sie in nicht verwendete Einbauplätze immer Leerblenden ein, um die geltenden EMV-Vorschriften einzuhalten und den...

  • Seite 126: Hot-Plug-Netzteil Austauschen

    Netzteile Hot-Plug-Netzteil austauschen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Werkzeug: ohne Werkzeug ACHTUNG! Beim Austausch eines Netzteils in einer nicht-redundanten ● Konfiguration muss der Server zuerst abgeschaltet werden. Tauschen Sie das Netzteil aus nachdem sie durch eine ● Revitalisierung festgestellt haben, welches im Betrieb ausfällt. Ersetzen Sie ein defektes Netzteil immer durch ein neues Netzteil ●...

  • Seite 127: Abschließende Schritte

    Netzteile 6.4.4 Abschließende Schritte "Server an die Stromquelle anschließen" auf Seite 76 Ê Ê Fahren Sie bei nicht-redundanten Netzteilkonfigurationen den Server herunter, wie in Abschnitt "Server einschalten" auf Seite 77 beschrieben. "Ausführen eines Lüftertests nach dem Austausch eines defekten Lüfters" Ê...
  • Seite 128 Netzteile Upgrade und Maintenance Manual RX2540 M1...

  • Seite 129: Festplattenlaufwerke / Solid-State-Laufwerke

    Festplattenlaufwerke / Solid- State-Laufwerke Sicherheitshinweise ACHTUNG! Der Ausbau eines Festplattenlaufwerks aus dem Einbaurahmen darf ● nur von einem Servicetechniker durchgeführt werden. HDD-/SSD-Module müssen alle eindeutig gekennzeichnet sein, ● damit sie nach einer Hochrüstung wieder in ihre ursprünglichen Einbauplätze eingesetzt werden können. Andernfalls könnten Daten verloren gehen.

  • Seite 130: Basisroutinen

    Festplattenlaufwerke / Solid-State-Laufwerke Verwenden Sie die Gerät nicht an sehr heißen oder kalten Orten oder ● an Orten mit extremen Temperaturschwankungen. Versuchen Sie niemals, ein Festplatten- oder Solid-State-Laufwerk ● zu zerlegen. Weitere Sicherheitsinformationen finden Sie in Abschnitt "Wichtige ● Hinweise" auf Seite Basisroutinen –...

  • Seite 131: Hdd-Montagereihenfolge Für 4X 3,5-Zoll-Hdd-Konfigurationen

    Festplattenlaufwerke / Solid-State-Laufwerke Grundlegende Informationen – Bei Installation nur eines HDD-Festplattenmoduls wird dieses auf Position 1 installiert. Leer bleibende Einbauplätze müssen mit einem Leermodul bestückt werden. 7.2.1.1 HDD-Montagereihenfolge für 4x 3,5-Zoll-HDD-Konfigurationen Bild 19: Montagereihenfolge für 4x 3,5-Zoll HDD Einbaureihenfolge Einbauplatz-Nummer Anzeigename im ServerView RAID Manager Nummer des (Enclosurenummer: Portnummer)

  • Seite 132: Hdd-Montagereihenfolge Für 12X 3,5-Zoll-Hdd-Konfigurationen

    Festplattenlaufwerke / Solid-State-Laufwerke Einbaureihenfolge Einbauplatz-Nummer Anzeigename im ServerView RAID Manager Nummer des (Enclosurenummer: Portnummer) Position logischen Laufwerks ein SAS-Controller zwei SAS-Controller Herstellerprodukt (0) Herstellerprodukt (0:0) Herstellerprodukt (1) Herstellerprodukt (0:1) Herstellerprodukt (2) Herstellerprodukt (0:2) Herstellerprodukt (3) Herstellerprodukt (0:3) Herstellerprodukt (4) Herstellerprodukt (1:0) Herstellerprodukt (5) Herstellerprodukt (1:1) Herstellerprodukt (6)

  • Seite 133: 3,5-Zoll-Festplattenmodule Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Anzeigename im ServerView RAID Manager Nummer des logischen (Enclosurenummer: Portnummer) Position Laufwerks ein SAS-Controller Herstellerprodukt (2) Herstellerprodukt (3) Herstellerprodukt (4) Herstellerprodukt (5) Herstellerprodukt (6) Herstellerprodukt (7) Herstellerprodukt (8) Herstellerprodukt (9) [10] Herstellerprodukt (10) [11] Herstellerprodukt (11) [12] 7.2.2 3,5-Zoll-Festplattenmodule einbauen Customer Replaceable Unit...

  • Seite 134: 3,5-Zoll Leermodul Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.2.2.2 3,5-Zoll Leermodul ausbauen Bild 22: 3,5-Zoll Leermodul ausbauen Leermodule werden in nicht verwendete Festplatten-Einbauplätze eingesetzt. Bevor Sie ein weiteres Festplattenlaufwerk einbauen, muss das Leermodul aus dem gewünschten Laufwerkseinbauplatz entfernt werden. Ê Entfernen Sie vorsichtig die Verriegelung (1). Entfernen Sie die Verriegelung nur, wenn Sie ein Upgrade des Servers durchführen.

  • Seite 135: 3,5-Zoll Hdd-Modul Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.2.2.3 3,5-Zoll HDD-Modul einbauen Bild 23: Verriegelungshebel des 3,5-Zoll Festplattenmoduls öffnen Ê Halten Sie die Verriegelungstaste gedrückt (1) und klappen Sie den Hebel nach oben (2). Bild 24: 3,5-Zoll Festplattenmodul einsetzen Ê Setzen Sie das Festplattenmodul in einen Laufwerkseinbauplatz und schieben Sie es vorsichtig soweit wie möglich nach hinten (1).

  • Seite 136: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke 7.2.2.4 Abschließende Schritte "RAID-Array-Rekonstruktion durchführen" auf Seite 107 Ê 7.2.3 3,5-Zoll Festplattenmodule ausbauen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Werkzeug: ohne Werkzeug 7.2.3.1 Vorbereitende Schritte Ê Wenn das zu entfernende HDD-Modul zu einem RAID-Array zusammengeschlossen wurde, gehen Sie wie folgt vor: RAID-Level Vorgehensweise Bauen Sie ein in einem RAID-0-Array...

  • Seite 137: 3,5-Zoll Hdd-Modul Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Wenn Sie ein betriebsfähiges Festplattenmodul, das Teil eines RAID-Arrays ist, dauerhaft aus dem Server ausbauen möchten, müssen Sie das Array zunächst mit ServerView RAID Manager oder der BIOS-Utility löschen. ACHTUNG! Alle Daten auf allen Festplattenlaufwerken im Array gehen verloren. Führen Sie vor dem Löschen eines RAID-Arrays eine Datensicherung durch.

  • Seite 138: 3,5-Zoll-Leermodul Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.2.3.3 3,5-Zoll-Leermodul einbauen ACHTUNG! Wenn das entfernte Festplattenmodul nicht sofort ausgetauscht wird, setzen Sie immer ein Leermodul in den nicht verwendeten HDD- Einbauplatz, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden. Bild 26: 3,5-Zoll-Leermodul einbauen Ê...

  • Seite 139: 3,5-Zoll Hdd-Modul Austauschen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.2.4 3,5-Zoll HDD-Modul austauschen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Werkzeug: ohne Werkzeug ACHTUNG! Ziehen Sie ein HDD-/SSD-Modul nur dann im laufenden Betrieb, ● wenn auf das Laufwerk nicht zugegriffen wird. Beachten Sie die Anzeigen am HDD-Modul wie in der Betriebsanleitung Ihres Servers beschrieben.

  • Seite 140: 3,5-Zoll Hdd-Modul Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.2.4.2 3,5-Zoll HDD-Modul ausbauen "3,5-Zoll HDD-Modul ausbauen" auf Seite 137 Ê 7.2.4.3 3,5-Zoll HDD-Modul einbauen "3,5-Zoll-Festplattenmodule einbauen" auf Seite 133 Ê 7.2.4.4 Abschließende Schritte "RAID-Array-Rekonstruktion durchführen" auf Seite 107 Ê 7.2.5 2,5-Zoll-HDD/SSD in einem 3,5-Zoll-Einbaurahmen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Werkzeug: Phillips PH1 / (+) No.
  • Seite 141 Festplattenlaufwerke / Solid-State-Laufwerke Bild 27: 2,5-Zoll-Festplattenlaufwerk und 3,5-Zoll-Einbaurahmen Ê Legen Sie das 2,5-Zoll Festplattenlaufwerk wie dargestellt in den 3,5-Zoll- HDD-Einbaurahmen. Bild 28: 2,5-Zoll-Festplattenlaufwerk im 3,5-Zoll-Rahmen einbauen (A) Upgrade und Maintenance Manual RX2540 M1...
  • Seite 142 Festplattenlaufwerke / Solid-State-Laufwerke Bild 29: 2,5-Zoll-Festplattenlaufwerk im 3,5-Zoll-Rahmen einbauen (B) Ê Befestigen Sie das 2,5-Zoll Festplattenlaufwerk mit vier Schrauben. Upgrade und Maintenance Manual RX2540 M1...
  • Seite 143 Festplattenlaufwerke / Solid-State-Laufwerke 7.2.5.3 2,5-Zoll-HDD/-SSD aus einem 3,5-Zoll Einbaurahmen entfernen Bild 30: 2,5-Zoll Festplattenlaufwerk vom 3,5-Zoll Rahmen entfernen (A) Ê Entfernen Sie vier Schrauben. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 144: 2,5-Zoll-Hdd/-Ssd Aus Einem 3,5-Zoll Einbaurahmen Entfernen

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 31: 2,5-Zoll Festplattenlaufwerk vom 3,5-Zoll Rahmen entfernen (B) Ê Drehen Sie den Einbaurahmen um, während Sie das 2,5-Zoll- Festplattenlaufwerk festhalten. Ê Heben Sie das 2,5-Zoll-Festplattenlaufwerk aus dem 3,5-Zoll-HDD- Einbaurahmen. 7.2.5.4 Abschließende Schritte "3,5-Zoll-Festplattenmodule einbauen" auf Seite 133 Ê...

  • Seite 145: 3,5-Zoll Hdd/Ssd-Sas-/Sata-Backplanes Austauschen

    Festplattenlaufwerke / Solid-State-Laufwerke 3,5-Zoll HDD/SSD-SAS-/SATA-Backplanes austauschen 7.3.1 4x 3,5-Zoll-HDD-SAS-Backplanes austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Werkzeug: Phillips PZ2 / (+) Nr. 2 Schraubenzieher, Steckschlüssel 5 mm 7.3.1.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 61 Ê "BitLocker-Funktionalität anhalten" auf Seite 79 Ê...

  • Seite 146: 4X 3,5-Zoll-Sas-Hdd-Backplane 1 Entfernen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.3.1.2 4x 3,5-Zoll-SAS-HDD-Backplane 1 entfernen Bild 32: Kabel von der 4x 3,5-Zoll-HDD-SAS-Backplane trennen Ê Trennen Sie alle Kabel von der 4x 3,5-Zoll-HDD-SAS-Backplane 1: – SAS-/SATA-Kabel (1) – Netzkabel (2) – OOB-Kabel (3), falls erforderlich – ODD-Stromkabel (4), falls erforderlich Ê...
  • Seite 147 Festplattenlaufwerke / Solid-State-Laufwerke Bild 33: 4x 3,5-Zoll-HDD-SAS-Backplane ausbauen (A) Ê Kippen Sie die 4x 3,5-Zoll-HDD-SAS-Backplane 1. Achten Sie darauf, dass der OOB-Anschluss nicht beschädigt wird! Bild 34: 4x 3,5-Zoll-HDD-SAS-Backplane ausbauen (B) Ê 4x 3,5-Zoll-HDD-SAS-Backplane 1 ausbauen. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 148: 4X 3,5-Zoll-Hdd-Sas-Backplane 1 Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.3.1.3 4x 3,5-Zoll-HDD-SAS-Backplane 1 einbauen Bild 35: Steckbrücke auf einer 4x 3,5-Zoll HDD-SAS-Backplane Wenn auf einer 4x 3,5-Zoll-HDD-SAS-Backplane eine Steckbrücke eingebaut wurde, entfernen Sie den 2-poligen Anschluss X13 (Teilenummer der Backplane: A3C40173250). Bild 36: 3,5-Zoll HDD-SAS-Backplane 1 einbauen Upgrade und Maintenance Manual RX2540 M1...
  • Seite 149 Festplattenlaufwerke / Solid-State-Laufwerke Ê Setzen Sie die 3,5-Zoll-HDD-SAS-Backplane 1 in einem leichten Winkel zwischen dem ausgestanzten und dem Zentrierbolzen. Achten Sie darauf, dass der OOB-Anschluss nicht beschädigt wird! Ê Klappen Sie die 4x 3,5-Zoll-HDD-SAS-Backplane 1 zurück. Bild 37: 3,5-Zoll HDD-SAS-Backplane 1 einbauen Ê...
  • Seite 150 Festplattenlaufwerke / Solid-State-Laufwerke Bild 38: Kabel an die 4x 3,5-Zoll-HDD-SAS-Backplane anschließen Ê Schließen Sie alle Kabel an der 3,5-Zoll-HDD-SAS-Backplane an: – Netzkabel (1) – SAS-Kabel (2) – OOB-Kabel (3), falls erforderlich Ê Befestigen Sie die 4x 3,5-Zoll-HDD-SAS-Backplane 1 mit den drei Schrauben.

  • Seite 151: 4X 3,5-Zoll-Sas-Hdd-Backplane 2 Entfernen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.3.1.4 4x 3,5-Zoll-SAS-HDD-Backplane 2 entfernen Bild 39: Kabel von der 4x 3,5-Zoll-HDD-SAS-Backplane trennen Ê Trennen Sie alle Kabel von der 4x 3,5-Zoll-HDD-SAS-Backplane 2: – SAS-/SATA-Kabel (1) – Netzkabel (2) – OOB-Kabel (3), falls erforderlich Ê Entfernen Sie die drei Schrauben. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 152: 4X 3,5-Zoll-Hdd-Sas-Backplane 2 Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 40: 4x 3,5-Zoll-HDD-SAS-Backplane 2 ausbauen Ê 4x 3,5-Zoll-HDD-SAS-Backplane 2 ausbauen. Achten Sie darauf, dass der OOB-Anschluss nicht beschädigt wird! 7.3.1.5 4x 3,5-Zoll-HDD-SAS-Backplane 2 einbauen Bild 41: Steckbrücke auf der 4x 3,5-Zoll-HDD-SAS-Backplane Upgrade und Maintenance Manual RX2540 M1...
  • Seite 153 Festplattenlaufwerke / Solid-State-Laufwerke Wenn auf einer 4x 3,5-Zoll-HDD-SAS-Backplane eine Steckbrücke eingebaut wurde, entfernen Sie den 2-poligen Anschluss X13 (Teilenummer der Backplane: A3C40173250). Bild 42: 3,5-Zoll HDD-SAS-Backplane 2 einbauen Ê Setzen Sie die 3,5-Zoll-HDD-SAS-Backplane 2 in einem leichten Winkel zwischen dem ausgestanzten und dem Zentrierbolzen. Siehe Abschnitt "4x 3,5-Zoll-HDD-SAS-Backplane 1 einbauen"...

  • Seite 154: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 43: 3,5-Zoll HDD-SAS-Backplane 2 einbauen Ê Schließen Sie alle Kabel an der 3,5-Zoll-HDD-SAS-Backplane 2 an: – Netzkabel (1) – SAS-Kabel (2) – OOD-Kabel (3), falls erforderlich Ê Befestigen Sie die 4x 3,5-Zoll-HDD-SAS-Backplane 3 mit der Schraube. Eine vollständige Übersicht finden Sie in Abschnitt "Liste verwendeter Kabel"...

  • Seite 155: Sas-/Sata-Hdd-Backplane 2 Hochrüsten

    Festplattenlaufwerke / Solid-State-Laufwerke 7.3.2 SAS-/SATA-HDD-Backplane 2 hochrüsten 7.3.2.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 61 Ê "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen" auf Seite 64 Ê "Auf die Komponente zugreifen" auf Seite 65 Ê...

  • Seite 156: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Schließen Sie das SAS-Kabel der 3,5-Zoll-HDD-Backplane an den System Board-Anschluss SATA 7-10 an. RAID-Controller Bild 45: 3,5-Zoll-HDD-Backplane 2 an den RAID-Controller anschließen Ê Schließen Sie das SAS-Kabel der 3,5-Zoll-HDD-Backplane an den RAID- Controller an. 7.3.2.4 Abschließende Schritte "Lüfterbox einbauen"...

  • Seite 157: 12X 3,5-Zoll-Hdd-Backplane Austauschen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.3.3 12x 3,5-Zoll-HDD-Backplane austauschen Field Replaceable Unit Hardware: 15 Minuten (FRU) Werkzeug: Phillips PZ2 / (+) Nr. 2 Schraubenzieher, Steckschlüssel 5 mm 7.3.3.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 61 Ê "BitLocker-Funktionalität anhalten" auf Seite 79 Ê...

  • Seite 158: Sas-Expander-Board Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.3.3.2 SAS-Expander-Board ausbauen Bild 46: SAS-Kabel lösen Ê Trennen Sie die beiden SAS-Kabel vom SAS-Expander-Board (1, 2). Ê Trennen Sie gegebenenfalls das OOB-Kabel von der Backplane (3). Bild 47: Expander-Halterung ausbauen (A) Ê Entfernen Sie die Schraube von der Expander-Halterung (siehe Kreis). Upgrade und Maintenance Manual RX2540 M1...

  • Seite 159: Fehlerhafte 12X 3,5-Zoll Hdd-Backplane Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 48: Expander-Halterung ausbauen (B) Ê Entfernen Sie die Anschlusskarte aus den drei Anschlüssen der HDD- Backplane (siehe Kreise) und entfernen Sie sie. Heben Sie die Expander-Halterung an und achten Sie auf die Abstandshalter im Gehäuse. 7.3.3.3 Fehlerhafte 12x 3,5-Zoll HDD-Backplane ausbauen Bild 49: Stromversorgungskabel von der HDD-Backplane trennen Ê...

  • Seite 160: Neue 12X 3,5-Zoll-Hdd-Backplane Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 50: 12x 3,5-Zoll HDD-Backplane ausbauen Ê Entfernen Sie alle vier Schrauben (siehe Kreise). Ê Nehmen Sie die HDD-Backplane in einem leichten Winkel (45°) heraus. 7.3.3.4 Neue 12x 3,5-Zoll-HDD-Backplane einbauen Bild 51: 12x 3,5-Zoll-HDD-Backplane einbauen (A) Ê Platzieren Sie die HDD-Backplane hinter den vier Prägungen im Chassis (siehe Kreise).
  • Seite 161 Festplattenlaufwerke / Solid-State-Laufwerke Bild 52: 12x 3,5-Zoll-HDD-Backplane einbauen (B) Ê Befestigen Sie die HDD-Backplane mit vier Schrauben (siehe Kreise). Bild 53: Stromversorgungskabel an der HDD-Backplane anschließen Ê Schließen Sie die beiden Stromversorgungskabel an der HDD-Backplane – Stromkabel vom Anschluss PWR 12V 1 am System Board zum Anschluss X41 an der HDD-Backplane (1).

  • Seite 162: Sas-Expander-Board Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.3.3.5 SAS-Expander-Board einbauen Bild 54: Montierte Expander-Halterung einbauen (A) Ê Führen Sie die Anschlusskarte in die drei Anschlüsse der HDD-Backplane (siehe Kreise) ein. Heben Sie die Expander-Halterung an und achten Sie auf die Abstandshalter im Gehäuse. Bild 55: Expander-Halterung einbauen (B) Ê...

  • Seite 163: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 56: Kabel am Expander-Board und an der Backplane anschließen Bild 57: Anschließen der SAS-Kabel auf dem System Board Ê Schließen Sie die beiden SAS-Kabel am SAS-Expander-Board an: – (1) vom SAS-Controller-Anschluss MLC1 zum SAS-Expander-Board – (2) vom SAS-Controller-Anschluss MLC2 zum SAS-Expander-Board Ê...

  • Seite 164: Sas-Expander-Board Austauschen

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Setzen Sie alle HDD-/SSD-Module ein, siehe "3,5-Zoll-Festplattenmodule einbauen" auf Seite 133. Achten Sie darauf, dass Sie das HDD-/SSD-Modul wieder in den selben Einbauplatz einbauen, in dem es vor dem Austausch der HDD-Backplane eingebaut war. "Server an die Stromquelle anschließen" auf Seite 76 Ê...

  • Seite 165: Defektes Sas-Expander-Board Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.3.4.3 Defektes SAS-Expander-Board ausbauen Bild 58: Vormontiertes Expander-Board entfernen (A) Ê Entfernen Sie die beiden Schrauben (siehe Kreise). Bild 59: Vormontiertes Expander-Board entfernen (B) Ê Entfernen Sie das vormontierte SAS-Expander-Board. Upgrade und Maintenance Manual RX2540 M1...
  • Seite 166 Festplattenlaufwerke / Solid-State-Laufwerke Bild 60: Anschlusskarte ausbauen Ê Trennen Sie die Anschlusskarte vom SAS-Expander-Board. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 167: Neues Sas-Expander-Board Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.3.4.4 Neues SAS-Expander-Board einbauen Bild 61: Anschlusskarte einbauen Ê Verbinden Sie die Anschlusskarte mit dem SAS-Expander-Board. Bild 62: Vormontiertes Expander-Board einbauen Upgrade und Maintenance Manual RX2540 M1...

  • Seite 168: Sas-Expander-Board Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Platzieren Sie das vormontierte Expander-Board in die beiden Aussparungen (siehe Kreise) der Expander-Halterung (1). Ê Drücken Sie das vormontierte Expander-Board in die Expander-Halterung (2). Bild 63: Expander-Board einbauen (C) Ê Richten Sie die beiden Schraubenlöcher der Anschlusskarte an den Löchern der Expander-Halterung aus.

  • Seite 169: Anschlusskarte Austauschen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.3.5 Anschlusskarte austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Werkzeug: Phillips PZ2 / (+) Nr. 2 Schraubenzieher, Steckschlüssel 5 mm 7.3.5.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 61 Ê "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Server herunterfahren"...

  • Seite 170: Neue Anschlusskarte Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Entfernen Sie die beiden Schrauben (siehe Kreise). Ê Trennen Sie die Anschlusskarte vom SAS-Expander-Board. 7.3.5.4 Neue Anschlusskarte einbauen Bild 65: Anschlusskarte einbauen Ê Richten Sie die beiden Schraubenlöcher der Anschlusskarte an den Löchern der Expander-Halterung aus. Ê...

  • Seite 171: 2,5-Zoll Hdd-/Ssd-Konfigurationen

    Festplattenlaufwerke / Solid-State-Laufwerke 2,5-Zoll HDD-/SSD-Konfigurationen 7.4.1 Montagereihenfolge für 24x 2,5-Zoll HDDs/SSDs Maximale Konfiguration: 24x 2,5-Zoll HDDs Grundlegende Informationen – Bei Installation nur eines HDD-Festplattenmoduls wird dieses auf Position 1 installiert. Leer bleibende Einbauplätze müssen mit einem Leermodul bestückt werden. – In alle nicht verwendeten Festplatteneinbauplätze (8 Stück) müssen Leerverriegelungen eingesetzt werden.

  • Seite 172: Hdd-Montagereihenfolge Für 16X 2,5-Zoll-Hdd/Ssd- Konfigurationen

    Festplattenlaufwerke / Solid-State-Laufwerke Anzeigename im ServerView RAID Manager Nummer des (Enclosurenummer: Portnummer) Position logischen Laufwerks ein SAS-Controller Herstellerprodukt (2) Herstellerprodukt (3) Herstellerprodukt (4) Herstellerprodukt (5) Herstellerprodukt (6) Herstellerprodukt (7) 7.4.1.2 HDD-Montagereihenfolge für 16x 2,5-Zoll-HDD/SSD- Konfigurationen 9 10 11 12 13 14 15 16 Bild 67: Montagereihenfolge für 16x 2,5-Zoll HDD/SSD Einbaureihenfolge Einbauplatz-Nummer...

  • Seite 173: Hdd-Montagereihenfolge Für 24X 2,5-Zoll-Hdd/Ssd- Konfigurationen

    Festplattenlaufwerke / Solid-State-Laufwerke Anzeigename im ServerView RAID Manager Nummer des (Enclosurenummer: Portnummer) Position logischen Laufwerks ein SAS-Controller zwei SAS-Controller Herstellerprodukt (5) Herstellerprodukt (0:5) Herstellerprodukt (6) Herstellerprodukt (0:6) Herstellerprodukt (7) Herstellerprodukt (0:7) Herstellerprodukt (8) Herstellerprodukt (1:0) Herstellerprodukt (9) Herstellerprodukt (1:1) [10] Herstellerprodukt (10) Herstellerprodukt (1:2) [11]...
  • Seite 174 Festplattenlaufwerke / Solid-State-Laufwerke Nummer des Anzeigename im ServerView RAID Manager Position logischen (Enclosurenummer: Portnummer) Laufwerks ein SAS-Controller und Expander-Board Herstellerprodukt (1:0) Herstellerprodukt (1:1) Herstellerprodukt (1:2) Herstellerprodukt (1:3) Herstellerprodukt (1:4) Herstellerprodukt (1:5) Herstellerprodukt (1:6) Herstellerprodukt (1:7) Herstellerprodukt (1:8) Herstellerprodukt (1:9) [10] Herstellerprodukt (1:10) [11] Herstellerprodukt (01:11)

  • Seite 175: Festplatteneinbaureihenfolge Für Zusätzliche 4X Pcie-Ssd-Sffs, Die Über Die Vorderseite Zugänglich Sind

    Festplattenlaufwerke / Solid-State-Laufwerke 7.4.1.4 Festplatteneinbaureihenfolge für zusätzliche 4x PCIe-SSD- SFFs, die über die Vorderseite zugänglich sind Bild 69: 4x 2,5-Zoll-PCIe-SSDs – Vorderseite Einbaureihenfolge Einbauplatz-Nummer Position Nummer des Anzeigename im ServerView RAID Manager logischen (Enclosurenummer: Portnummer) Laufwerks ein SAS-Controller Herstellerprodukt (1:0) Herstellerprodukt (1:1) Herstellerprodukt (1:2) Herstellerprodukt (1:3)
  • Seite 176 Festplattenlaufwerke / Solid-State-Laufwerke Bild 70: 4x 2,5-Zoll-SAS-HDD/SSDs oder PCIe-SSDs – Rückseite Einbaureihenfolge Einbauplatz-Nummer Position Nummer des Anzeigename im ServerView RAID Manager logischen (Enclosurenummer: Portnummer) Laufwerks ein SAS-Controller Herstellerprodukt (1:0) Herstellerprodukt (1:1) Herstellerprodukt (1:2) Herstellerprodukt (1:3) Upgrade und Maintenance Manual RX2540 M1...

  • Seite 177: 2,5-Zoll Hdd-/Ssd-Module Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.4.2 2,5-Zoll HDD-/SSD-Module einbauen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Werkzeug: ohne Werkzeug 7.4.2.1 Vorbereitende Schritte Ê Ermitteln Sie den richtigen Laufwerkseinbauplatz, wie in Abschnitt "2,5-Zoll HDD-/SSD-Konfigurationen" auf Seite 171 beschrieben. 7.4.2.2 2,5-Zoll Leermodul ausbauen Bild 71: 2,5-Zoll Leermodul ausbauen Leermodule werden in nicht verwendete HDD-/SSD-Einbauplätze eingebaut.

  • Seite 178: 2,5-Zoll Hdd-/Ssd-Modul Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Ziehen Sie das Leermodul aus dem Einbauplatz, während Sie die Verriegelungshaken gedrückt halten (2). ACHTUNG! Bewahren Sie das Leermodul auf. Setzen Sie in nicht verwendete HDD-/SSD-Einbauplätze immer Leermodule ein, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden. 7.4.2.3 2,5-Zoll HDD-/SSD-Modul einbauen Bild 72: 2,5-Zoll HDD-/SSD-Modul entriegeln...

  • Seite 179: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 73: 2,5-Zoll Festplattenmodul einsetzen Ê Setzen Sie das HDD-/SSD-Modul in einen Laufwerkseinbauplatz und schieben Sie es vorsichtig so weit wie möglich nach hinten (1). Ê Drücken Sie den Verriegelungshebel in Pfeilrichtung (2). 7.4.2.4 Abschließende Schritte "RAID-Array-Rekonstruktion durchführen" auf Seite 107 Ê...

  • Seite 180: 2,5-Zoll Hdd-/Ssd-Module Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.4.3 2,5-Zoll HDD-/SSD-Module ausbauen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Werkzeug: ohne Werkzeug 7.4.3.1 Vorbereitende Schritte Ê Wenn das zu entfernende HDD-Modul zu einem RAID-Array zusammengeschlossen wurde, gehen Sie wie folgt vor: RAID-Level Vorgehensweise Bauen Sie ein in einem RAID-0-Array zusammengeschlossenes Festplattenmodul nur aus, wenn es defekt ist.

  • Seite 181: 2,5-Zoll Hdd-/Ssd-Modul Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke ACHTUNG! Alle Daten auf allen HDDs/SSDs im Array gehen verloren. Führen Sie vor dem Löschen eines RAID-Arrays eine Datensicherung durch. Weitere Informationen finden Sie im Benutzerhandbuch "ServerView Suite RAID Management" sowie in den Handbüchern zum RAID Controller. 7.4.3.2 2,5-Zoll HDD-/SSD-Modul ausbauen Bild 74: 2,5-Zoll HDD-Modul ausbauen...

  • Seite 182: 2,5-Zoll-Leermodul Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.4.3.3 2,5-Zoll-Leermodul einbauen ACHTUNG! Wenn das entfernte HDD-/SSD-Modul nicht sofort ausgetauscht wird, setzen Sie immer ein Leermodul in den nicht verwendeten HDD-/SSD- Einbauplatz, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden. Bild 75: 2,5-Zoll-Leermodul einbauen Ê...

  • Seite 183: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke Bei 8x 2,5-Zoll-HDD/SSD-Version und 8x 2,5-Zoll-HDD/SSD + 4x PCIe- SSD müssen in alle nicht verwendeten Festplatteneinbauplätze, sprich ohne Backplane hinter dem Einbauplatz, Leerverriegelungen eingesetzt werden (8 oder 4 Stück). 7.4.3.4 Abschließende Schritte "RAID-Array-Rekonstruktion durchführen" auf Seite 107 Ê...

  • Seite 184: 2,5-Zoll Hdd-/Ssd-Modul Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Ermitteln Sie das defekte HDD-/SSD-Modul, wie in Abschnitt "Lokale Diagnoseanzeigen an der Vorderseite" auf Seite 63 beschrieben. Nur beim Ausbauen intakter HDD-/SSD-Module: Ê Schalten Sie das Laufwerk mit der RAID-Konfigurationssoftware in den Offline-Modus, bevor Sie intakte HDD-/SSD-Module ausbauen. Weitere Informationen finden Sie im Benutzerhandbuch "ServerView Suite RAID Management"...

  • Seite 185: Kabel Von Der Backplane Trennen

    Festplattenlaufwerke / Solid-State-Laufwerke "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen" auf Seite 64 Ê Ê Bauen Sie alle HDD-/SSD-Module aus, wie in Abschnitt "2,5-Zoll HDD- /SSD-Module ausbauen" auf Seite 180 beschrieben. ACHTUNG! Stellen Sie sicher, dass die Festplatten so gekennzeichnet sind, dass Sie sie nach dem Austausch der HDD-Backplane wieder in die ursprünglichen Einbauplätze stecken können.

  • Seite 186: Backplane Entfernen

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 78: Kabel von der Backplane trennen (Modell mit Expander-Board) Ê Trennen Sie alle Kabel von der Backplane. – SAS-/SATA-Kabel (1, 2) – Netzkabel (3) – ODD-Kabel (4) – OOB-Kabel (5), falls erforderlich 7.5.1.3 Backplane entfernen Bild 79: 8x 2,5-Zoll-SAS-HDD-/SSD-Backplane ausbauen Ê...

  • Seite 187: Backplane Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Backplane entfernen 7.5.1.4 Backplane einbauen Bild 80: Aussparungen oben für die 2,5-Zoll-SAS-HDD-/SSD-Backplane Ê Achten Sie auf die sechs Aussparungen oben. Bild 81: 8x 2,5-Zoll-SAS-HDD-/SSD-Backplane einbauen Ê Führen Sie die Backplane leicht geneigt in die sechs Aussparungen oben ein (siehe Bild 80 auf Seite 187).

  • Seite 188: Kabel An Der Backplane 1 Anschließen

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Klappen Sie die Backplane unten zurück (1), bis sie in den beiden Haken einrastet (2). 7.5.1.5 Kabel an der Backplane 1 anschließen Konfiguration ohne Expander-Board SAS MCL 1 SAS MCL 2 Bild 82: Kabel an SAS-Controller anschließen SATA 7-10 SATA 1-4 Bild 83: Kabel an Onboard-Controller anschließen...
  • Seite 189 Festplattenlaufwerke / Solid-State-Laufwerke Ê Die beiden SAS-Kabel an der Backplane anschließen: – (1) vom SAS-Controller-Anschluss MLC1 oder vom System Board- Anschluss SATA 1-4 – (2) vom SAS-Controller-Anschluss MLC2 oder vom System Board- Anschluss SATA 7-10 Ê Stromversorgungskabel an der Backplane anschließen: –...

  • Seite 190: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke 7.5.1.6 Abschließende Schritte Ê Wenn erforderlich, "Expander-Halterung einbauen" auf Seite 205 "Lüfterbox einbauen" auf Seite 394 Ê "Erneute Montage" auf Seite 71 Ê "2,5-Zoll HDD-/SSD-Module einbauen" auf Seite 177 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê...

  • Seite 191: Kabel Von Der Backplane Lösen

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Wenn erforderlich, "Expander-Halterung ausbauen" auf Seite 203 7.5.2.2 Kabel von der Backplane lösen Ê Trennen Sie alle Kabel von der Backplane, wie in Abschnitt "Kabel von der Backplane trennen" auf Seite 185 beschrieben. 7.5.2.3 Backplane entfernen Ê...
  • Seite 192 Festplattenlaufwerke / Solid-State-Laufwerke – (1) vom SAS-Controller 2-Anschluss MLC1 – (2) vom SAS-Controller 2-Anschluss MLC2 Ê Stromversorgungskabel an der Backplane anschließen: – Netzkabel (3) – ODD-Stromkabel (4), falls erforderlich – OOB-Kabel (5), falls erforderlich Ê Verlegen Sie die Kabel wie abgebildet. Konfiguration mit Expander-Board Bild 86: Kabel an der Backplane 2 anschließen Upgrade und Maintenance Manual...

  • Seite 193: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 87: Kabel an der Backplane 3 anschließen Ê Schließen Sie gegebenenfalls die beiden SAS-Kabel an der Backplane 2 an, siehe Bild 86 auf Seite 192: – Kabel T26139-Y4040-V30 am Backplane-Anschluss X10, X9 (1, 2) Ê Schließen Sie gegebenenfalls die beiden SAS-Kabel an der Backplane 3 an, siehe Bild 87 auf Seite 193:...

  • Seite 194: Upgrade Der 4X 2,5-Zoll-Pcie-Ssd (Vorderseite)

    Festplattenlaufwerke / Solid-State-Laufwerke "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten" auf Seite 77 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 106 Ê 7.5.3 Upgrade der 4x 2,5-Zoll-PCIe-SSD (Vorderseite) Field Replaceable Unit Hardware: 10 Minuten (FRU) Werkzeug: ohne Werkzeug 7.5.3.1 Vorbereitende Schritte "Defekte Server ermitteln"...

  • Seite 195: 4X 2,5-Zoll-Pcie-Ssd Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.5.3.2 4x 2,5-Zoll-PCIe-SSD einbauen Bild 88: Aussparungen oben für die 2,5-Zoll-PCIe-Backplane Ê Achten Sie auf die drei Aussparungen oben. Bild 89: PCIe-Backplane einbauen Ê Führen Sie die Backplane leicht geneigt in die drei Aussparungen oben ein (siehe Bild 88 auf Seite 195).

  • Seite 196: Kabel An Der Pcie-Backplane Anschließen

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Klappen Sie die Backplane unten zurück, bis sie in den Haken einrastet. 7.5.3.3 Kabel an der PCIe-Backplane anschließen Bild 90: Kabel an der PCIe-Backplane anschließen Ê Stromversorgungskabel C37 (1) an der PCIe-Backplane anschließen Ê Schließen Sie das Stromversorgungskabel C37 an den System Board- Anschluss PWR 12V 2 an.

  • Seite 197: Kabel An Den Pcie-Switch Anschließen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.5.3.4 Kabel an den PCIe-Switch anschließen Bild 91: Kabel an den PCIe-Switch anschließen Ê Bauen Sie den PCIe-Switch ein, siehe Abschnitt "Standarderweiterungskarten" auf Seite 243. Ê Schließen Sie das Kabelbündel C36 an den PCIe-Switch an: – (1) Stecker P0 (Schwarz) in Anschluss P0-X1 auf dem PCIe-Switch –...

  • Seite 198: 4X 2,5-Zoll-Pcie-Ssd Ersetzen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.5.4 4x 2,5-Zoll-PCIe-SSD ersetzen Field Replaceable Unit Hardware: 10 Minuten (FRU) Werkzeug: ohne Werkzeug 7.5.4.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 61 Ê "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen" auf Seite 64 Ê...

  • Seite 199: Kabel Von Der Pcie-Backplane Lösen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.5.4.2 Kabel von der PCIe-Backplane lösen Bild 92: Kabel von der PCIe-Backplane trennen Ê Stromversorgungskabel C37 (1) von der PCIe-Backplane trennen Ê Trennen Sie das Kabelbündel C36 von der PCIe-Backplane: – (2) Anschluss P0 (Schwarz) von Anschluss P0-X1 auf der PCIe- Backplane –...

  • Seite 200: 4X 2,5-Zoll-Pcie-Ssd Entfernen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.5.4.3 4x 2,5-Zoll-PCIe-SSD entfernen Bild 93: PCIe-Backplane einbauen Ê Drücken Sie den Entriegelungshebel nach unten, um die PCIe-Backplane zu entriegeln (1). Ê Entfernen Sie die PCIe-Backplane (2). Ê Lösen Sie die PCIe-Backplane aus den drei Aussparungen oben. 7.5.4.4 PCIe-Backplane einbauen "4x 2,5-Zoll-PCIe-SSD einbauen"...

  • Seite 201: Auf 24X 2,5-Zoll-Hdds/-Ssds Aufrüsten

    Festplattenlaufwerke / Solid-State-Laufwerke 7.5.5 Auf 24x 2,5-Zoll-HDDs/-SSDs aufrüsten Field Replaceable Unit Hardware: 10 Minuten (FRU) Werkzeug: ohne Werkzeug 7.5.5.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 61 Ê "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen"...

  • Seite 202: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Schließen Sie die Kabel an der zweiten/dritten Backplane an, wie in Abschnitt "Kabel an der Backplane 2/3 anschließen" auf Seite 191 beschrieben. Ê Bauen Sie gegebenenfalls das Expander-Board ein, wie in Abschnitt "SAS- Expander-Board einbauen" auf Seite 204 beschrieben.

  • Seite 203: Expander-Halterung Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.5.6.2 Expander-Halterung ausbauen Ê Trennen Sie alle Kabel vom SAS-Expander-Board. Bild 94: Expander-Halterung ausbauen Ê Lösen Sie die Schraube (1) und entfernen Sie sie (2). Ê Entfernen Sie die Expander-Halterung vom Gehäuse. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 204: Sas-Expander-Board Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.5.6.3 SAS-Expander-Board ausbauen Bild 95: SAS-Expander-Board ausbauen Ê Entfernen Sie eine Schraube (siehe Kreis). Ê Schieben Sie das SAS-Expander-Board in Pfeilrichtung. Ê Entfernen Sie das SAS-Expander-Board von der Expander-Halterung. 7.5.6.4 SAS-Expander-Board einbauen Bild 96: SAS-Expander-Board positionieren Ê Positionieren Sie das SAS-Expander-Board an der Expander-Halterung (siehe Kreise).

  • Seite 205: Expander-Halterung Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 97: SAS-Expander-Board einbauen Ê Schieben Sie das SAS-Expander-Board in Pfeilrichtung. Ê Befestigen Sie das SAS-Expander-Board mit einer Schraube (siehe Kreis). 7.5.6.5 Expander-Halterung einbauen Bild 98: Expander-Halterung einbauen Ê Schieben Sie die Expander-Halterung im Gehäuse, bis die Aussparung unter die Schraube passt (1).
  • Seite 206 Festplattenlaufwerke / Solid-State-Laufwerke Bild 99: Kabel am Expander-Board anschließen Ê Schließen Sie das SAS-Kabel am Expander-Board an: – (1) vom Backplane 1-Anschluss X9 an den Expander-Board-Anschluss – (2) vom Backplane 1-Anschluss X10 an den Expander-Board-Anschluss – (3) vom Backplane 2-Anschluss X9 an den Expander-Board-Anschluss –...

  • Seite 207: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke SAS MLC1 SAS MLC2 Bild 100: Kabel vom Expander-Board an den Controller anschließen Ê Schließen Sie die beiden SAS-Kabel am SAS-Expander-Board an: – (1) vom SAS-Controller-Anschluss MLC1 zum SAS-Expander-Board X1 – (2) vom SAS-Controller-Anschluss MLC2 zum SAS-Expander-Board X2 7.5.6.6 Abschließende Schritte "Lüfterbox einbauen"...

  • Seite 208: Hintere Hdd/Ssd- Oder Pcie-Ssd-Erweiterungsbox

    Festplattenlaufwerke / Solid-State-Laufwerke Hintere HDD/SSD- oder PCIe-SSD- Erweiterungsbox 7.6.1 Backplane der Erweiterungsbox austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Werkzeug: Phillips PZ2 / (+) Nr. 2 Schraubenzieher, Steckschlüssel 5 mm 7.6.1.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 61 Ê...

  • Seite 209: Kabel Von Der Rückseiten-Backplane Lösen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.6.1.2 Kabel von der Rückseiten-Backplane lösen Bild 101: Kabel von der 4x 2,5-Zoll-SAS-HDD/SSD-Backplane Rückseite trennen Bild 102: Kabel von der PCIe-Backplane-Rückseite trennen Ê Trennen Sie alle Kabel von der Backplane. – Datenkabel, SAS- oder PCIe-Kabel (1) – Netzkabel (2) Upgrade und Maintenance Manual RX2540 M1...

  • Seite 210: Rückseiten-Backplane Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.6.1.3 Rückseiten-Backplane ausbauen Bild 103: SAS-HDD-/SSD-Backplane-Rückseite ausbauen Ê Entfernen Sie die Schraube (siehe Kreis) und die Befestigungsklammer. Ê Nehmen Sie die Backplane aus dem Rückseiten-Festplattenkäfig (siehe Pfeil). 7.6.1.4 Rückseiten-Backplane einbauen Bild 104: 4x 2,5-Zoll-SAS-HDD-/SSD-Backplane Rückseite einbauen (A) Ê...

  • Seite 211: Kabel An Der Rückseiten-Backplane Anschließen

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 105: 4x 2,5-Zoll-SAS-HDD-/SSD-Backplane-Rückseite (B) einbauen Ê Positionieren Sie die Klammer und befestigen Sie sie mit einer Schraube (siehe Kreis). 7.6.1.5 Kabel an der Rückseiten-Backplane anschließen Bild 106: Kabel an der 4x 2,5-Zoll-SAS-HDD/SSD-Backplane-Rückseite anschließen Upgrade und Maintenance Manual RX2540 M1...

  • Seite 212: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 107: Kabel an der PCIe-SSD-Backplane-Rückseite anschließen Ê Schließen Sie das Stromversorgungskabel (2) an die Backplane an. Ê Schließen Sie das/die Datenkabel an die Backplane an Für PCIe-Kabel Stecker Anschluss an Backplane Farbe schwarz gelb grün Eine vollständige Übersicht finden Sie in Abschnitt "Liste verwendeter Kabel"...

  • Seite 213: Rückseiten-Erweiterungsbox Hochrüsten

    Festplattenlaufwerke / Solid-State-Laufwerke "Server einschalten" auf Seite 77 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 106 Ê 7.6.2 Rückseiten-Erweiterungsbox hochrüsten Field Replaceable Unit Hardware: 10 Minuten (FRU) Werkzeug: Phillips PZ2 / (+) Nr. 2 Schraubenzieher, Steckschlüssel 5 mm 7.6.2.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 61 Ê...

  • Seite 214: Hinteres Lüftungsgitter Ausbauen (Links)

    Festplattenlaufwerke / Solid-State-Laufwerke 7.6.2.2 Hinteres Lüftungsgitter ausbauen (links) Bild 108: Hinteres Lüftungsgitter ausbauen Ê Entfernen Sie die drei Schrauben (siehe Kreise). Ê Bauen Sie das hintere Lüftungsgitter aus. ACHTUNG! Bewahren Sie das hintere Lüftungsgitter zur späteren Verwendung auf. Ersetzen Sie in nicht verwendete Einbauorte immer hintere Lüftungsgitter, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.

  • Seite 215: Rückseiten-Festplattenkäfig Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.6.2.3 Rückseiten-Festplattenkäfig einbauen Bild 109: Rückseiten-Festplattenkäfig positionieren Ê Positionieren Sie den Rückseiten-Festplattenkäfig im Gehäuse und richten Sie ihn aus (1). Ê Schieben Sie den den Rückseiten-HDD-Käfig in Pfeilrichtung (2). Upgrade und Maintenance Manual RX2540 M1...
  • Seite 216 Festplattenlaufwerke / Solid-State-Laufwerke Bild 110: Rückseiten-Festplattenkäfig – 3 Schrauben oben Ê Befestigen Sie den Rückseiten-Festplattenkäfig mit 3 Schrauben oben (siehe Kreise). Bild 111: Rückseiten-Festplattenkäfig – 2 Schrauben an der Seite Ê Befestigen Sie den Rückseiten-Festplattenkäfig mit 2 Schrauben an der Seite (siehe Kreise).

  • Seite 217: Rückseiten-Backplane Einbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.6.2.4 Rückseiten-Backplane einbauen Ê Montieren Sie die Rückseiten-Backplane wie in Abschnitt "Rückseiten- Backplane einbauen" auf Seite 210 beschrieben. 7.6.2.5 Kabel an der Rückseiten-Backplane anschließen "Kabel an der Rückseiten-Backplane anschließen" auf Seite 211. Ê Eine vollständige Verkabelungsübersicht finden Sie in Abschnitt "Konfiguration 4x 2,5-Zoll-SAS-HDD/SSD-Rückseite"...

  • Seite 218: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke Kabel von Rückseite der PCIe-SSD-Backplane an den PCIe-Switch anschließen Bild 113: Kabel von der 4x 2,5-Zoll-SAS-HDD/SSD-Backplane-Rückseite anschließen Ê Stromversorgungskabel vom Backplane-Anschluss X12 (1) an den System Board-Anschluss PWR 12V 4 anschließen. Ê Schließen Sie die Kabel des Kabelbündels an (2). Farbe PCIe-SSD-Backplane PCIe-Switch...

  • Seite 219: Rückseiten-Erweiterungsbox Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke "BitLocker-Funktionalität fortsetzen" auf Seite 106 Ê 7.6.3 Rückseiten-Erweiterungsbox ausbauen Field Replaceable Unit Hardware: 15 Minuten (FRU) Werkzeug: Phillips PZ2 / (+) Nr. 2 Schraubenzieher, Steckschlüssel 5 mm 7.6.3.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 61 Ê "BitLocker-Funktionalität anhalten"...

  • Seite 220: Rückseiten-Festplattenkäfig Ausbauen

    Festplattenlaufwerke / Solid-State-Laufwerke 7.6.3.3 Rückseiten-Festplattenkäfig ausbauen Bild 114: Rückseiten-Festplattenkäfig – 3 Schrauben oben Ê Entfernen Sie die 3 Schrauben oben (siehe Kreise). Bild 115: Rückseiten-Festplattenkäfig – 2 Schrauben an der Seite Ê Entfernen Sie die beiden Schrauben an der Seite (siehe Kreise). Upgrade und Maintenance Manual RX2540 M1...

  • Seite 221: Hinteres Lüftungsgitter Einbauen (Links)

    Festplattenlaufwerke / Solid-State-Laufwerke Bild 116: Rückseiten-Festplattenkäfig ausbauen Ê Schieben Sie den den Rückseiten-HDD-Käfig in Pfeilrichtung (1). Ê Nehmen Sie den Rückseiten-Festplattenkäfig vom Gehäuse ab (2). 7.6.3.4 Hinteres Lüftungsgitter einbauen (links) Bild 117: Hinteres Lüftungsgitter einbauen Upgrade und Maintenance Manual RX2540 M1...

  • Seite 222: Abschließende Schritte

    Festplattenlaufwerke / Solid-State-Laufwerke Ê Bauen Sie das hintere Lüftungsgitter ein. Ê Befestigen Sie das hintere Lüftungsgitter mit drei Schrauben (siehe Kreise und Lupenansicht). 7.6.3.5 Abschließende Schritte "Lüfterbox einbauen" auf Seite 394 Ê "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê...

  • Seite 223: Erweiterungskarten Und Backup Units

    Erweiterungskarten und Backup Units Sicherheitshinweise ACHTUNG! Interne Kabel oder Geräte dürfen nicht beschädigt oder verändert ● werden. Dies könnte zu Schäden am Gerät, zum Ausbruch eines Brandes oder zu einem elektrischen Schlag führen. Manche Bauelemente und Komponenten innerhalb des Servers sind ●...

  • Seite 224: Grundlegende Informationen

    Erweiterungskarten und Backup Units Grundlegende Informationen Das System Board verfügt über sieben Erweiterungssteckplätze: Slot 9 Riser 2 Slot 8 Slot 7 DynLoM Slot 3 Riser 1 Slot 2 Slot 1 Bild 118: Übersicht über die PCI-Steckplätze am System Board Slot 11 Slot 5 Slot 10 Slot 4...
  • Seite 225 Erweiterungskarten und Backup Units PCI- Steck Länge Funktion platz halbe Länge PCIe Gen 3 1 x8 (mech.x8) nur Low Profile (LP) (HL) PCIe Gen 3 1 x8 (mech.x8) nur LP PCIe Gen 3 1 x16 (mech.x16) nur LP, Riser-Steckplatz volle Länge x16 (mech.x16) volle Höhe (FH), mit D3264 (FL)

  • Seite 226: Überblick Über Die Erweiterungskarten Und Installationsreihenfolge

    Adapter Sequence Product Order within Name Adapter Description Adapter Category Adapter (Softwarepo Customer (Cluster) Vendor Order No. Fujitsu PLAN EM 2 x S26361- Technology 1GB T F5302-E201 Solutions Fujitsu PLAN EM 4 x S26361- Technology 1GB T F5302-E401 Solutions Fujitsu...
  • Seite 227 56Gb 2 port F4533- E202/L202 Intel PIB EP S26361- QLE7340e F4475- E122/L122 Intel PIB EP S26361- QLE7342e F4475- E222/L222 Fujitsu PSAS S26361- Technology CP400i F3842-E2 / - Solutions L502 LSI Logic PSAS S26361- CP400e F3842-E2 / - L502 EMULEX PFC EP...
  • Seite 228 PFC EP S26361- QLE2672 F5313-E2 / S26361- F5313-E202 EMULEX OCe14102 S26361- F5250- E1/ S26361- F5250-E201/ S26361- F5250-L501 Fujitsu Eth Ctrl S26361- Technology 2x10Gbit F3629-E2 / Solutions PCIe x8 E202 / L502 / D2755 SFP+ E702 Intel Eth Ctrl S26361- 2x10GBase-...

  • Seite 229: Riser-Module Verwenden

    Die Liste kann sich aufgrund neuer Controller ändern. Die aktuellsten Informationen zu unterstützten Erweiterungskarten finden Sie im Hardware-Konfigurator Ihres Servers unter der folgenden Adresse: Für EMEA: http://ts.fujitsu.com/products/standard_servers/index.htm Für Japan: http://jp.fujitsu.com/platform/server/primergy/system/ 8.1.2 Riser-Module verwenden Es stehen zwei Typen von Riser-Modulen zur Verfügung: –...

  • Seite 230: Steckplatzabdeckungen Handhaben

    Erweiterungskarten und Backup Units Weitere Einzelheiten erhalten Sie im Abschnitt "Erweiterungskarten in Riser- Modulen (HL)" auf Seite 252 und im Abschnitt "GPGPU-Karten in Riser- Modulen (FL)" auf Seite 278. Steckplatzabdeckungen handhaben Upgrade und Repair Unit Hardware: 5 Minuten (URU) Werkzeug: Phillips PH2 / (+) No. 2 Schraubendreher 8.2.1 Steckplatzabdeckung einbauen 8.2.1.1...
  • Seite 231 Erweiterungskarten und Backup Units Bild 122: Standard-Steckplatzabdeckung montieren (B) Ê Sichern Sie die Steckplatzabdeckung mit zwei M3 x 4,5 mm Schrauben am Controller. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 232: Steckplatzabdeckung Einbauen Für Den Netzwerk-Adapter D2755 Einbauen

    Erweiterungskarten und Backup Units 8.2.1.2 Steckplatzabdeckung einbauen für den Netzwerk-Adapter D2755 einbauen Bild 123: Netzwerkadapter D2755 - Steckplatzabdeckung montieren (A) Ê Platzieren Sie den Controller auf den Befestigungslaschen der Steckplatzabdeckung (1). Ê Schieben Sie die Steckplatzabdeckung vorsichtig auf den Controller, bis die Steckergehäuse in die Öffnungen des Anschlussfelds auf der Steckplatzabdeckung ragen (2).
  • Seite 233 Erweiterungskarten und Backup Units Bild 124: Netzwerkadapter D2755 - Steckplatzabdeckung montieren (B) Ê Sichern Sie die Steckplatzabdeckung mit zwei M3 x 4,5 mm Schrauben am Controller. Bild 125: Netzwerkadapter D2755 - Steckplatzabdeckung montieren (C) Montierter Netzwerk-Adapter D2755 Upgrade und Maintenance Manual RX2540 M1...

  • Seite 234: Steckplatzabdeckung Einbauen Für Die Usb 3.0- Schnittstellenkarte D3305 Einbauen

    Erweiterungskarten und Backup Units 8.2.1.3 Steckplatzabdeckung einbauen für die USB 3.0- Schnittstellenkarte D3305 einbauen ACHTUNG! Die USB 3.0-Schnittstellenkarte D3305 ist mit einer Steckplatzabdeckung in voller Höhe vormontiert. Verwenden Sie die Originalschrauben (M3 x 5 mm), wenn Sie die Steckplatzabdeckung wieder anbringen. Durch M3-Standardschrauben können Onboard- Komponenten beschädigt werden.
  • Seite 235 Erweiterungskarten und Backup Units Bild 127: PCI-Steckplatzabdeckung einbauen (B) Ê Sichern Sie die Steckplatzabdeckung mit den zwei M3 x 5 mm Schrauben am Controller enthalten im Karten-Kit. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 236: Steckplatzabdeckung Entfernen

    Erweiterungskarten und Backup Units 8.2.2 Steckplatzabdeckung entfernen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Werkz Phillips PH2 / (+) No. 2 Schraubendreher eug: Steckplatzabdeckung entfernen Ê Entfernen Sie die beiden Schrauben. Ê Ziehen Sie den Controller aus den Befestigungslaschen der Steckplatzabdeckung heraus.
  • Seite 237 Erweiterungskarten und Backup Units SFP+-Transceiver-Modul vorbereiten Bild 128: Glasfaseranschluss-Schutzstecker entfernen Ê Nehmen Sie das SFP+-Transceiver-Modul aus der Schutzverpackung. Ê Entfernen Sie den Glasfaseranschluss-Stecker aus dem neuen/zusätzlichen SFP+-Transceiver-Modul. ACHTUNG! – Die Anschluss-Schutzstecker müssen so lange an den optischen Anschlüssen des Transceivers und an den Glasfaserkabel- Anschlüssen befestigt sein, bis Sie zum Herstellen der Verbindung bereit sind.
  • Seite 238 Erweiterungskarten und Backup Units Ê Entriegeln Sie den Haltebügel auf dem SFP+-Transceiver-Modul und klappen Sie ihn vorsichtig herunter. SFP+-Transceiver-Modul einsetzen Bild 130: SFP+-Transceiver-Modul einsetzen Ê Setzen Sie das SFP+-Transceiver-Modul ein und schieben Sie es so bis zum Anschlag in die Anschlussbuchse. Wenn nur ein Steckplatz mit einem SFP+-Transceiver-Modul ausgerüstet ist, verwenden Sie den linken Anschluss wie abgebildet.
  • Seite 239 Erweiterungskarten und Backup Units Bild 131: Haltebügel verriegeln Ê Klappen Sie den Haltebügel vorsichtig nach oben und verriegeln Sie ihn. Bild 132: Glasfaseranschluss-Schutzstecker anbringen Ê Wenn das SFP+-Transceiver-Modul nicht sofort an einen LC-Anschluss angeschlossen wird, befestigen Sie den Glasfaseranschluss-Schutzstecker an den Glasfaseranschlüssen des Transceivers. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 240: Sfp+-Transceiver-Modul Entfernen

    Erweiterungskarten und Backup Units Sekundäres SFP+-Transceiver-Modul einbauen Bild 133: Sekundäres SFP+-Transceiver-Modul einbauen Ê Bauen Sie das sekundäre SFP+-Transceiver-Modul gegebenenfalls wie oben beschrieben ein. 8.3.2 SFP+-Transceiver-Modul entfernen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Werkzeug: ohne Werkzeug Für Fiber Channel-over-Ethernet (FCoE)-Konfigurationen ist der Ethernet- Server-Adapter mit einem oder mehreren SFP+ (small form-factor pluggable)- Transceiver-Modulen ausgestattet.
  • Seite 241 Erweiterungskarten und Backup Units Bild 134: Glasfaseranschluss-Schutzstecker entfernen Ê Wenn vorhanden, entfernen Sie den Glasfaseranschluss-Schutzstecker vom SFP+-Transceiver-Modul. ACHTUNG! Bewahren Sie den Schutzstecker zur späteren Verwendung auf. Bild 135: Haltebügel entriegeln Ê Entriegeln Sie den Haltebügel auf dem SFP+-Transceiver-Modul und klappen Sie ihn vorsichtig herunter, um den Transceiver aus der Anschlussbuchse zu entfernen.

  • Seite 242: Sfp+-Transceiver-Module Austauschen

    Erweiterungskarten und Backup Units Bild 136: SFP+-Transceiver-Modul entfernen Ê Ziehen Sie das SFP+-Transceiver-Modul aus der Anschlussbuchse. Ê Bringen Sie den Glasfaseranschluss-Schutzstecker an den Glasfaseranschlüssen des Transceivers an. Legen Sie das entfernte SFP+-Transceiver-Modul in einen antistatischen Beutel oder eine andere Schutzverpackung. 8.3.3 SFP+-Transceiver-Module austauschen Upgrade und Repair Unit...

  • Seite 243: Standarderweiterungskarten

    Erweiterungskarten und Backup Units SFP+-Transceiver-Module einbauen Ê Packen Sie das neue SFP+-Transceiver-Modul aus. Ê Stellen Sie sicher, dass das neue SFP+-Transceiver-Modul vom gleichen Typ ist wie der Transceiver, den Sie austauschen. Ê Bauen Sie die neuen SFP+-Transceiver-Module ein, wie in Abschnitt "Steckplatzabdeckung einbauen"...

  • Seite 244: Steckplatzabdeckung Entfernen

    Erweiterungskarten und Backup Units 8.4.1.2 Steckplatzabdeckung entfernen Bild 137: Steckplatzabdeckung entfernen Ê Entfernen Sie die Schraube (siehe Kreis). Ê Steckplatzabdeckung entfernen. ACHTUNG! Bewahren Sie die Steckplatzabdeckung auf. Setzen Sie immer Steckplatzabdeckungen in nicht verwendete PCI- Steckplatzöffnungen, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.
  • Seite 245 Erweiterungskarten und Backup Units Bild 138: Erweiterungskarte einsetzen Ê Stecken Sie die Erweiterungskarte vorsichtig in den gewünschten PCI- Steckplatz und drücken Sie sie nach unten, bis sie ganz im Steckplatz sitzt. Ê Befestigen Sie die Erweiterungskarte mit der Schraube (siehe Kreis). Ê...

  • Seite 246: Abschließende Schritte

    Erweiterungskarten und Backup Units 8.4.1.4 Abschließende Schritte "Erneute Montage" auf Seite 71 Ê Ê Falls erforderlich, schließen Sie alle externen Kabel an der Erweiterungskarte oder den Erweiterungskarten an. "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten" auf Seite 77 Ê...

  • Seite 247: Erweiterungskarte Ausbauen

    Erweiterungskarten und Backup Units 8.4.2.2 Erweiterungskarte ausbauen Ê Falls erforderlich, entfernen Sie die an der Erweiterungskarte gesteckten Kabel. Bild 139: Erweiterungskarte ausbauen Ê Wenn erforderlich, "SFP+-Transceiver-Modul entfernen" auf Seite 240 Ê Entfernen Sie die Schraube (siehe Kreis). Ê Entnehmen Sie die Erweiterungskarte vorsichtig aus dem Steckplatz. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 248: Pci-Steckplatzabdeckung Montieren

    Erweiterungskarten und Backup Units 8.4.2.3 PCI-Steckplatzabdeckung montieren ACHTUNG! Setzen Sie immer Steckplatzabdeckungen in nicht verwendete PCI- Steckplatzöffnungen, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden. Bild 140: Steckplatzabdeckung einbauen Ê Setzen Sie eine Steckplatzabdeckung in die nicht verwendete PCI- Steckplatzöffnung.

  • Seite 249: Erweiterungskarten Austauschen

    Erweiterungskarten und Backup Units 8.4.3 Erweiterungskarten austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Software: 5 Minuten Werkzeug: Phillips PH2 / (+) No. 2 Schraubendreher Hinweis zum Wiederherstellen der Netzwerkeinstellungen Beim Austausch von Netzwerk-Controllern oder dem System Board, gehen die Netzwerk-Konfigurationseinstellungen im Betriebssystem verloren.

  • Seite 250: Erweiterungskarte Ausbauen

    Erweiterungskarten und Backup Units 8.4.3.2 Erweiterungskarte ausbauen Ê Wenn erforderlich, "SFP+-Transceiver-Modul entfernen" auf Seite 240 "Erweiterungskarten ausbauen" auf Seite 246 Ê Ê Wenn die Steckplatzabdeckung der defekten Erweiterungskarte wieder verwendet werden soll, entfernen Sie sie vom Board, wie in Abschnitt "Steckplatzabdeckung entfernen"...

  • Seite 251: Abschließende Schritte

    Erweiterungskarten und Backup Units 8.4.3.6 Abschließende Schritte "Erneute Montage" auf Seite 71 Ê Ê Schließen Sie alle externen Kabel an der ausgetauschten Erweiterungskarte an. "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten" auf Seite 77 Ê "Ausgetauschte Komponenten im System-BIOS aktivieren" auf Seite 99 Ê...

  • Seite 252: Erweiterungskarten In Riser-Modulen (Hl)

    Erweiterungskarten und Backup Units Erweiterungskarten in Riser-Modulen (HL) 8.5.1 Grundlegende Informationen HL steht für Karten mit halber Länge (etwa 130 mm). Hinweis für den Einbau von Erweiterungskarten in Steckplatz 5 und Steckplatz 11! Bild 141: Anschluss von einer Erweiterungskarte in einem Riser in Steckplatz 5 oder 11 entfernen Ê...

  • Seite 253: Erweiterungskarte In Riser-Modul 1 (Hl) Einbauen

    Erweiterungskarten und Backup Units 8.5.2 Erweiterungskarte in Riser-Modul 1 (HL) einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Software: 5 Minuten Werkzeug: Phillips PH2 / (+) Nr. 2 Schraubenzieher, Steckschlüssel 5 mm 8.5.2.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê...

  • Seite 254: Pcie-Erweiterungskarte In Ein Riser-Modul (Hl) Einbauen

    Erweiterungskarten und Backup Units Ê Befestigen Sie die Riser-Karte mit vier Schrauben (siehe Kreise). 8.5.2.3 PCIe-Erweiterungskarte in ein Riser-Modul (HL) einbauen Bild 143: PCIe-Erweiterungskarte in ein Riser-Modul einbauen Ê Stecken Sie die PCIe-Erweiterungskarte vorsichtig in den gewünschten PCI-Steckplatz und drücken Sie sie nach unten, bis sie ganz im Steckplatz sitzt.

  • Seite 255: Steckplatzabdeckung Entfernen (Riser-Modul 1)

    Erweiterungskarten und Backup Units 8.5.2.4 Steckplatzabdeckung entfernen (Riser-Modul 1) Bild 144: Steckplatzabdeckung entfernen Ê Entfernen Sie die Schraube (siehe Kreis). Ê Steckplatzabdeckung entfernen. ACHTUNG! Bewahren Sie die Steckplatzabdeckung auf. Setzen Sie immer Steckplatzabdeckungen in nicht verwendete PCI- Steckplatzöffnungen, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.

  • Seite 256: Hinteres Lüftungsgitter Ausbauen (Riser-Modul 1)

    Erweiterungskarten und Backup Units 8.5.2.5 Hinteres Lüftungsgitter ausbauen (Riser-Modul 1) Bild 145: Hinteres Lüftungsgitter ausbauen Ê Entfernen Sie die drei Schrauben (siehe Kreise). Ê Bauen Sie das hintere Lüftungsgitter aus. ACHTUNG! Bewahren Sie das hintere Lüftungsgitter zur späteren Verwendung auf. Ersetzen Sie in nicht verwendete Einbauorte immer hintere Lüftungsgitter, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.

  • Seite 257: Riser-Modul 1 (Hl) Einbauen

    Erweiterungskarten und Backup Units 8.5.2.6 Riser-Modul 1 (HL) einbauen Bild 146: Positionen der Aussparungen Ê Notieren Sie sich die Position der beiden Aussparungen in der Stabilisierungsleiste (siehe Kreise). Upgrade und Maintenance Manual RX2540 M1...
  • Seite 258 Erweiterungskarten und Backup Units Bild 147: Riser-Modul 1 einbauen (A) Ê Führen Sie das Riser-Modul ein. Achten Sie darauf, dass das Riser-Modul korrekt in den Aussparungen befestigt ist (siehe obige Abbildung). Achten Sie darauf, dass sich die Klammer der Riser-Karten- Halterung außerhalb des Chassis befindet (siehe Lupenansicht).
  • Seite 259 Erweiterungskarten und Backup Units Bild 148: Riser-Modul 1 einbauen (B) Ê Befestigen Sie das Riser-Modul mit fünf Schrauben (siehe Kreise). Ê Installieren Sie gegebenenfalls die SFP+-Transceiver-Module in die neue Erweiterungskarte, wie in Abschnitt "SFP+-Transceiver-Module einbauen" auf Seite 236 beschrieben. Ê Schließen Sie gegebenenfalls die internen Kabel an der Erweiterungskarte Eine vollständige Übersicht finden Sie in Abschnitt "Liste verwendeter Kabel"...

  • Seite 260: Abschließende Schritte

    Erweiterungskarten und Backup Units 8.5.2.7 Abschließende Schritte "Erneute Montage" auf Seite 71 Ê Ê Schließen Sie alle externen Kabel an die Erweiterungskarte(en) an. "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten" auf Seite 77 Ê Ê Wenn erforderlich, "RAID-Controller-Firmware aktualisieren"...

  • Seite 261: Riser-Modul 1 (Hl) Entfernen

    Erweiterungskarten und Backup Units 8.5.3.2 Riser-Modul 1 (HL) entfernen Ê Wenn erforderlich, "SFP+-Transceiver-Modul entfernen" auf Seite 240 Bild 149: Riser-Modul 1 entfernen Ê Entfernen Sie die fünf Schrauben (siehe Kreise). Ê Nehmen Sie das Riser-Modul vorsichtig heraus. 8.5.3.3 Erweiterungskarte (HL) entfernen Bild 150: Erweiterungskarte von einem Riser-Modul entfernen Upgrade und Maintenance Manual RX2540 M1...

  • Seite 262: Hinteres Lüftungsgitter Einbauen (Riser-Modul 1)

    Erweiterungskarten und Backup Units Ê Entfernen Sie die Schraube (siehe Kreis). Ê Entnehmen Sie die Erweiterungskarte vorsichtig aus dem Steckplatz. 8.5.3.4 Hinteres Lüftungsgitter einbauen (Riser-Modul 1) Bild 151: Hinteres Lüftungsgitter einbauen Ê Bauen Sie das hintere Lüftungsgitter ein. Ê Befestigen Sie das hintere Lüftungsgitter mit drei Schrauben (siehe Kreise). 8.5.3.5 Steckplatzabdeckung einbauen (Riser-Modul 1) Bild 152: Steckplatzabdeckung einbauen...

  • Seite 263: Riser-Modul 1 (Hl) Einführen

    Erweiterungskarten und Backup Units 8.5.3.6 Riser-Modul 1 (HL) einführen Optional können Sie das Riser-Modul einbauen. Gehen Sie in diesem Fall wie folgt vor: Ê Bauen Sie das Riser-Modul ein, wie in Abschnitt "Riser-Modul 1 (HL) einbauen" auf Seite 257 beschrieben. 8.5.3.7 Abschließende Schritte "Erneute Montage"...

  • Seite 264: Erweiterungskarte In Ein Riser-Modul Einbauen

    Erweiterungskarten und Backup Units 8.5.4.3 Erweiterungskarte in ein Riser-Modul einbauen Ê Bauen Sie die Erweiterungskarte ein, wie in Abschnitt "PCIe- Erweiterungskarte in ein Riser-Modul (HL) einbauen" auf Seite 254 beschrieben. 8.5.4.4 Lüftungsgittererweiterung im Riser-Modul 2 (HL) einbauen Bild 153: Lüftungsgittererweiterung im Riser-Modul 2 einbauen Ê...

  • Seite 265: Hinteres Lüftungsgitter Ausbauen (Riser-Modul 2)

    Erweiterungskarten und Backup Units 8.5.4.5 Hinteres Lüftungsgitter ausbauen (Riser-Modul 2) Bild 154: Hinteres Lüftungsgitter ausbauen Ê Entfernen Sie drei Schrauben (siehe Kreise). Ê Bauen Sie das hintere Lüftungsgitter aus. ACHTUNG! Bewahren Sie das hintere Lüftungsgitter zur späteren Verwendung auf. Ersetzen Sie in nicht verwendete Einbauorte immer hintere Lüftungsgitter, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.

  • Seite 266: Steckplatzabdeckung Entfernen (Riser-Modul 2)

    Erweiterungskarten und Backup Units 8.5.4.6 Steckplatzabdeckung entfernen (Riser-Modul 2) Bild 155: Steckplatzabdeckung entfernen Ê Entfernen Sie die Schraube (siehe Kreis). Ê Steckplatzabdeckung entfernen. ACHTUNG! Bewahren Sie die Steckplatzabdeckung auf. Setzen Sie immer Steckplatzabdeckungen in nicht verwendete PCI- Steckplatzöffnungen, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.

  • Seite 267: Riser-Modul 2 (Hl) Einbauen

    Erweiterungskarten und Backup Units 8.5.4.7 Riser-Modul 2 (HL) einbauen Bild 156: Positionen der Aussparungen Ê Notieren Sie sich die Position der beiden Aussparungen in der Stabilisierungsleiste (siehe Kreise). Bild 157: Riser-Modul 2 einbauen (A) Ê Führen Sie das Riser-Modul ein. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 268: Abschließende Schritte

    Erweiterungskarten und Backup Units Achten Sie darauf, dass das Riser-Modul korrekt in den Aussparungen befestigt ist (siehe obiges Bild). Ê Drücken Sie das Riser-Modul vorsichtig nach unten, bis die Kontakte der Riser-Karte vollständig im PCIe-Sockel sitzen. Bild 158: Riser-Modul 2 einbauen (B) Ê...

  • Seite 269: Riser-Modul 2 (Hl) Entfernen

    Erweiterungskarten und Backup Units "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten" auf Seite 77 Ê Ê Wenn erforderlich, "RAID-Controller-Firmware aktualisieren" auf Seite 92 Ê Wenn erforderlich, "Option ROM Scan aktivieren" auf Seite 93 "SVOM Boot Watchdog-Funktion aktivieren" auf Seite 98 Ê...

  • Seite 270: Lüftungsgittererweiterung Aus Dem Riser-Modul 2 (Hl) Ausbauen

    Erweiterungskarten und Backup Units Bild 159: Riser-Modul 2 ausbauen (B) Ê Entfernen Sie fünf Schrauben (siehe Kreise und Lupenansicht). Ê Nehmen Sie das Riser-Modul vorsichtig heraus. 8.5.5.3 Lüftungsgittererweiterung aus dem Riser-Modul 2 (HL) ausbauen Bild 160: Lüftungsgittererweiterung aus dem Riser-Modul 2 ausbauen Ê...

  • Seite 271: Erweiterungskarte (Hl) Entfernen

    Erweiterungskarten und Backup Units 8.5.5.4 Erweiterungskarte (HL) entfernen Ê Entfernen Sie die Erweiterungskarte, wie in Abschnitt "Erweiterungskarte (HL) entfernen" auf Seite 261 beschrieben. 8.5.5.5 Steckplatzabdeckung einbauen (Riser-Modul 2) Bild 161: Steckplatzabdeckung einbauen Ê Setzen Sie die Steckplatzabdeckung ein. Ê Befestigen Sie die Steckplatzabdeckung mit der Schraube. ACHTUNG! Bewahren Sie die Steckplatzabdeckung auf.

  • Seite 272: Hinteres Lüftungsgitter Einbauen (Riser-Modul 2)

    Erweiterungskarten und Backup Units 8.5.5.6 Hinteres Lüftungsgitter einbauen (Riser-Modul 2) Bild 162: Hinteres Lüftungsgitter einbauen Ê Bauen Sie das hintere Lüftungsgitter ein. Ê Befestigen Sie das hintere Lüftungsgitter mit drei Schrauben (siehe Kreise und Lupenansicht). 8.5.5.7 Riser-Modul 2 (HL) einführen Optional können Sie das Riser-Modul einbauen.

  • Seite 273: Erweiterungskarte In Riser-Modulen Austauschen

    Erweiterungskarten und Backup Units 8.5.6 Erweiterungskarte in Riser-Modulen austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Software: 5 Minuten Werkzeug: Phillips PZ2 / (+) Nr. 2 Schraubenzieher, Steckschlüssel 5 mm Hinweis zum Wiederherstellen der Netzwerkeinstellungen Beim Austausch von Netzwerk-Controllern oder dem System Board, gehen die Netzwerk-Konfigurationseinstellungen im Betriebssystem verloren.

  • Seite 274: Defekte Erweiterungskarte Entfernen

    Erweiterungskarten und Backup Units 8.5.6.2 Defekte Erweiterungskarte entfernen Ê Entfernen Sie gegebenenfalls das Riser-Modul 1, wie in Abschnitt "Riser- Modul 1 (HL) entfernen" auf Seite 261 beschrieben. Ê Entfernen Sie gegebenenfalls das Riser-Modul 2, wie in Abschnitt "Riser- Modul 2 (HL) entfernen" auf Seite 269 beschrieben.

  • Seite 275: Riser-Karte Austauschen

    Erweiterungskarten und Backup Units "Ausgetauschte Komponenten im System-BIOS aktivieren" auf Seite 99 Ê Ê Informieren Sie den Kunden gegebenenfalls über die geänderten WWN- und MAC-Adressen. Weitere Informationen finden Sie in Abschnitt "Geänderte MAC-/WWN-Adressen suchen" auf Seite 107. Ê Wenn erforderlich, "RAID-Controller-Firmware aktualisieren"...

  • Seite 276: Defekte Riser-Karte Entfernen

    Erweiterungskarten und Backup Units 8.5.7.2 Defekte Riser-Karte entfernen Ê Entfernen Sie gegebenenfalls das Riser-Modul 1, wie in Abschnitt "Riser- Modul 1 (HL) entfernen" auf Seite 261 beschrieben. Ê Entfernen Sie gegebenenfalls das Riser-Modul 2, wie in Abschnitt "Riser- Modul 2 (HL) entfernen" auf Seite 269 beschrieben.

  • Seite 277: Kabel An Der Erweiterungskarte Anschließen

    Erweiterungskarten und Backup Units 8.5.7.4 Kabel an der Erweiterungskarte anschließen Ê Schließen Sie gegebenenfalls die internen Kabel an der Erweiterungskarte Eine vollständige Übersicht finden Sie in Abschnitt "Liste verwendeter Kabel" auf Seite 561. 8.5.7.5 Battery Backup Unit an der Erweiterungskarte anschließen Ê...

  • Seite 278: Gpgpu-Karten In Riser-Modulen (Fl)

    Erweiterungskarten und Backup Units GPGPU-Karten in Riser-Modulen (FL) FL steht für Karten mit voller Länge (etwa 311 mm). 8.6.1 GPGPU-Karte in Riser-Modul 1 (FL) einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Software: 5 Minuten Werkzeug: – Seitenschneider – Phillips PH2/(+) Nr. 2 Schraubenzieher, Steckschlüssel 5 mm 8.6.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten"...

  • Seite 279: Steckplatzabdeckung Von Der Riser-Karten-Halterung Entfernen

    Erweiterungskarten und Backup Units 8.6.1.2 Steckplatzabdeckung von der Riser-Karten-Halterung entfernen Bild 164: Steckplatzabdeckung von der Riser-Karten-Halterung entfernen Ê Entfernen Sie die Schraube (siehe Kreis). Ê Steckplatzabdeckung entfernen. ACHTUNG! Achten Sie darauf, dass die EMC-Feder in ihrer Position bleibt. ACHTUNG! Bewahren Sie die Steckplatzabdeckung auf. Setzen Sie immer Steckplatzabdeckungen in nicht verwendete PCI- Steckplatzöffnungen, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.

  • Seite 280: Riser-Karte Mit Einem Pcie-Steckplatz Gen3 X16 (Fl) Einbauen

    Erweiterungskarten und Backup Units 8.6.1.3 Riser-Karte mit einem PCIe-Steckplatz Gen3 x16 (FL) einbauen Bild 165: Riser-Karte einbauen Ê Setzen Sie die Riser-Karte mit einem PCIe-Steckplatz Gen3 x16 in die Halterung ein. Ê Befestigen Sie die Riser-Karte mit vier Schrauben (siehe Kreise). Upgrade und Maintenance Manual RX2540 M1...

  • Seite 281: Gpgpu-Karte In Ein Riser-Modul (Fl) Einbauen

    Erweiterungskarten und Backup Units 8.6.1.4 GPGPU-Karte in ein Riser-Modul (FL) einbauen Bild 166: GPGPU-Karte in ein Riser-Modul einbauen Ê Stecken Sie die GPGPU-Karte vorsichtig in den PCI-Steckplatz und drücken Sie sie fest nach unten, bis sie ganz im Steckplatz sitzt. Ê...

  • Seite 282: Hinteres Lüftungsgitter Ausbauen (Riser-Modul 1)

    Erweiterungskarten und Backup Units 8.6.1.7 Hinteres Lüftungsgitter ausbauen (Riser-Modul 1) Ê Bauen Sie das hintere Lüftungsgitter aus, wie in Abschnitt "Hinteres Lüftungsgitter ausbauen (Riser-Modul 1)" auf Seite 256 beschrieben. 8.6.1.8 Riser-Modul 1 (FL) einbauen Bild 167: Positionen der Aussparungen Ê Notieren Sie sich die Position der beiden Aussparungen in der Stabilisierungsleiste (siehe Kreise).
  • Seite 283 Erweiterungskarten und Backup Units Bild 168: Riser-Modul 1 einbauen Ê Führen Sie das Riser-Modul ein. Achten Sie darauf, dass das Riser-Modul korrekt in den Aussparungen befestigt ist (siehe obiges Bild). Achten Sie darauf, dass sich die Klammer der Riser-Karten- Halterung außerhalb des Chassis befindet (siehe Lupenansicht). Ê...

  • Seite 284: Fbu In Die Riser-Karten-Halterung Einbauen

    Erweiterungskarten und Backup Units Bild 169: Stromversorgungskabel anschließen Ê Schließen Sie das Stromversorgungskabel wie dargestellt am Stromanschluss an der GPGPU-Karte und am Anschluss PWR 12V 4 am System Board an. Ê Verlegen Sie das Stromkabel entlang der GPGPU-Karte. 8.6.1.9 FBU in die Riser-Karten-Halterung einbauen Bild 170: FBU in die Halterung einbauen Ê...
  • Seite 285 Erweiterungskarten und Backup Units Führen Sie die FBU in Pfeilrichtung ein. Ê Schieben Sie die FBU hinein, bis sie einrastet. Ê Stellen Sie sicher, dass die FBU wie dargestellt ordnungsgemäß in der Halterung sitzt. Bild 171: Position der Zapfenkopfschrauben Bild 172: FBU mit der Halterung einbauen Ê...

  • Seite 286: Systemlufthaube Für Riser-Modul 1 Einbauen

    Erweiterungskarten und Backup Units Ê Schieben Sie die Halterung in Pfeilrichtung. Die Köpfe der Haltebolzen am Gehäuseboden rasten in die offenen Enden der Schlüsselloch-Riegel an der Halterung ein. Ê Stellen Sie sicher, dass der Verriegelungshebel an der Halterung richtig einrastet (siehe Kreis). 8.6.1.10 Systemlufthaube für Riser-Modul 1 einbauen Bild 173: Systemlufthaube für Riser-Modul 1 vorbereiten Ê...

  • Seite 287: Abschließende Schritte

    Erweiterungskarten und Backup Units Ê Verbinden Sie das FBU-Adapterkabel mit dem RAID-Controller (2). Um eine FBU mit dem Controller zu verbinden, benötigen Sie ein TFM, siehe Abschnitt "TFM auf dem RAID Controller einbauen (sofern verfügbar)" auf Seite 309. Bild 175: FBU-Kabelführung Ê...

  • Seite 288: Riser-Modul 1 (Fl) Entfernen

    Erweiterungskarten und Backup Units 8.6.2 Riser-Modul 1 (FL) entfernen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Software: 5 Minuten Werkzeug: – Seitenschneider – Phillips PH2/(+) Nr. 2 Schraubenzieher, Steckschlüssel 5 mm 8.6.2.1 Vorbereitende Schritte Ê Wenn erforderlich, "Defekte Server ermitteln" auf Seite 61 "BitLocker-Funktionalität anhalten"...

  • Seite 289: Fbu Mit Der Halterung Ausbauen

    Erweiterungskarten und Backup Units 8.6.2.2 FBU mit der Halterung ausbauen Bild 176: FBU mit der Halterung ausbauen Ê Trennen Sie das FBU-Kabel vorsichtig vom FBU-Adapterkabel. Ê Heben Sie den grünen Verriegelungshebel an der FBU-Halterung an und schieben Sie die FBU-Halterung so weit wie möglich in Pfeilrichtung. Danach sollten die Haken an der Lufthaube in die breiten Enden der Schlüsselloch-Riegel an der Halterung reichen.

  • Seite 290: Riser-Modul 1 (Fl) Entfernen

    Erweiterungskarten und Backup Units 8.6.2.3 Riser-Modul 1 (FL) entfernen Bild 177: Riser-Modul 1 entfernen Ê Entfernen Sie die fünf Schrauben (siehe Kreise). Ê Nehmen Sie das Riser-Modul vorsichtig heraus. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 291: Gpgpu-Karte (Fl) Entfernen

    Erweiterungskarten und Backup Units 8.6.2.4 GPGPU-Karte (FL) entfernen Bild 178: GPGPU-Karte von einem Riser-Modul entfernen Ê Entfernen Sie die zwei Schrauben (siehe Kreise). Ê Entnehmen Sie die GPGPU-Karte vorsichtig aus dem Steckplatz. 8.6.2.5 Hinteres Lüftungsgitter einbauen (Riser-Modul 1) Ê Bauen Sie das hintere Lüftungsgitter ein, wie in Abschnitt "Hinteres Lüftungsgitter einbauen (Riser-Modul 1)"...

  • Seite 292: Riser-Modul 1 (Hl) Einführen

    Erweiterungskarten und Backup Units 8.6.2.7 Riser-Modul 1 (HL) einführen Optional können Sie das Riser-Modul einbauen. Gehen Sie in diesem Fall wie folgt vor: Ê Bauen Sie das Riser-Modul ein, wie in Abschnitt "Riser-Modul 1 (FL) einbauen" auf Seite 282 beschrieben. 8.6.2.8 Systemlufthaube einbauen Wenn keine GPGPU-Karte eingebaut ist, müssen Sie eine neue...

  • Seite 293: Steckplatzabdeckung Von Der Riser-Karten-Halterung Entfernen

    Erweiterungskarten und Backup Units "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen" auf Seite 64 Ê "Auf die Komponente zugreifen" auf Seite 65 Ê 8.6.3.2 Steckplatzabdeckung von der Riser-Karten-Halterung entfernen Ê Entfernen Sie die Steckplatzabdeckung von der Riser-Karten-Halterung, wie in Abschnitt "Steckplatzabdeckung von der Riser-Karten-Halterung entfernen"...

  • Seite 294: Kühlkörper (Fl) Austauschen

    Erweiterungskarten und Backup Units Achten Sie darauf, dass sich die Klammer der Riser-Karten- Halterung außerhalb der Leerblende befindet (siehe Lupenansicht). Ê Befestigen Sie die Lüftungsgittererweiterung mit zwei Schrauben (siehe Kreise). 8.6.3.6 Kühlkörper (FL) austauschen Ê Ersetzen Sie den Standard-Prozessor-Kühlkörper durch den Prozessor- Kühlkörper für GPGPU-Karte (siehe Bild 251 auf Seite 380), wie in...
  • Seite 295 Erweiterungskarten und Backup Units Ê Notieren Sie sich die Position der beiden Aussparungen in der Stabilisierungsleiste (siehe Kreise). Bild 181: Riser-Modul 2 einbauen Ê Setzen Sie das komplett vorbereitete Riser-Modul ein. Achten Sie darauf, dass das Riser-Modul korrekt in den Aussparungen befestigt ist (siehe obige Abbildung).

  • Seite 296: Fbu Einbauen (Riser-Modul 2)

    Erweiterungskarten und Backup Units Ê Schließen Sie das Stromkabel wie dargestellt an beide GPGPU-Karten- Anschlüsse und am Anschluss PWR 12V 3 am System Board an. 8.6.3.10 FBU einbauen (Riser-Modul 2) Ê Installieren Sie die zweite FBU wie in Abschnitt "FBU in die Riser-Karten- Halterung einbauen"...

  • Seite 297: Systemlufthaube Für Riser-Modul 2 Einbauen

    Erweiterungskarten und Backup Units Bild 184: FBU-Adapter-Kabel anschließen Ê Verlegen Sie das FBU-Adapterkabel wie dargestellt und schließen Sie es an den RAID-Controller an. Ein bereits eingebauter RAID-Controller muss deshalb ausgebaut werden, siehe "Erweiterungskarte ausbauen" auf Seite 247 "Erweiterungskarte einbauen" auf Seite 244.

  • Seite 298: Abschließende Schritte

    Erweiterungskarten und Backup Units Bild 186: Systemlufthaube einbauen Ê Führen Sie die Systemlufthaube ein. 8.6.3.12 Abschließende Schritte "Erneute Montage" auf Seite 71 Ê Ê Falls erforderlich, schließen Sie alle externen Kabel an der Erweiterungskarte oder den Erweiterungskarten an. "Server an die Stromquelle anschließen" auf Seite 76 Ê...

  • Seite 299: Riser-Modul 2 (Fl) Entfernen

    Erweiterungskarten und Backup Units 8.6.4 Riser-Modul 2 (FL) entfernen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Software: 5 Minuten Werkzeug: – Phillips PH2 / (+) Nr. 2 Schraubenzieher – Steckschlüssel 5 mm 8.6.4.1 Vorbereitende Schritte Ê Wenn erforderlich, "Defekte Server ermitteln" auf Seite 61 "BitLocker-Funktionalität anhalten"...

  • Seite 300: Riser-Modul 2 (Fl) Entfernen

    Erweiterungskarten und Backup Units 8.6.4.3 Riser-Modul 2 (FL) entfernen Bild 187: Riser-Modul 2 entfernen Ê Entfernen Sie fünf Schrauben (siehe Kreise und Lupenansicht). Ê Nehmen Sie das Riser-Modul vorsichtig heraus. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 301: Lüftungsgittererweiterung Aus Dem Riser-Modul 2 (Fl) Ausbauen

    Erweiterungskarten und Backup Units 8.6.4.4 Lüftungsgittererweiterung aus dem Riser-Modul 2 (FL) ausbauen Bild 188: Lüftungsgittererweiterung aus dem Riser-Modul 2 ausbauen Ê Entfernen Sie die beiden Schrauben (siehe Kreise). Ê Bauen Sie die Lüftungsgittererweiterung in Pfeilrichtung aus. 8.6.4.5 GPGPU-Karte (FL) entfernen Ê...

  • Seite 302: Riser-Modul 2 (Fl) Einführen

    Erweiterungskarten und Backup Units 8.6.4.8 Riser-Modul 2 (FL) einführen Optional können Sie das Riser-Modul einbauen. Gehen Sie in diesem Fall wie folgt vor: Ê Bauen Sie das Riser-Modul ein, wie in Abschnitt "Riser-Modul 2 (FL) einbauen" auf Seite 294 beschrieben. 8.6.4.9 Systemlufthaube einbauen Wenn keine GPGPU-Karte im Riser-Modul 2 eingebaut ist, müssen Sie...

  • Seite 303: Defekte Gpgpu-Karte Ausbauen

    Erweiterungskarten und Backup Units "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 81 Ê "Defekte Server ermitteln" auf Seite 61 Ê "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen" auf Seite 64 Ê "Auf die Komponente zugreifen" auf Seite 65 Ê Ê Falls erforderlich, entfernen Sie die an der GPGPU-Karte gesteckten Kabel. Ê...

  • Seite 304: Battery Backup Unit An Der Erweiterungskarte Anschließen

    Erweiterungskarten und Backup Units 8.6.5.5 Battery Backup Unit an der Erweiterungskarte anschließen Ê Schließen Sie gegebenenfalls eine FBU an die GPGPU-Karte (Riser-Modul 1) an, wie in Abschnitt "FBU in die Riser-Karten-Halterung einbauen" auf Seite 284 beschrieben. Ê Schließen Sie gegebenenfalls eine FBU an die GPGPU-Karte (Riser-Modul 2) an, wie in Abschnitt "FBU einbauen (Riser-Modul 2)"...

  • Seite 305: Defekte Gpgpu-Karte Ausbauen

    Erweiterungskarten und Backup Units "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen" auf Seite 64 Ê Ê Entfernen Sie alle externen Kabel von der auszutauschenden Erweiterungskarte. "Auf die Komponente zugreifen" auf Seite 65 Ê Ê Ziehen Sie gegebenenfalls die internen Kabel an der Erweiterungskarte ab. Ê...

  • Seite 306: Neue Gpgpu-Karte Einbauen

    Erweiterungskarten und Backup Units 8.6.6.3 Neue GPGPU-Karte einbauen Ê Bauen Sie die neue Riser-Karte ein, wie in Abschnitt "Riser-Karte mit einem PCIe-Steckplatz Gen3 x16 (FL) einbauen" auf Seite 280 beschrieben. Ê Bauen Sie die neue GPGPU-Karte ein, wie in Abschnitt "GPGPU-Karte in ein Riser-Modul (FL) einbauen"...

  • Seite 307: Abschließende Schritte

    "BitLocker-Funktionalität fortsetzen" auf Seite 106 Ê Backup Units 8.7.1 Grundlegende Informationen Die Flash Backup Unit (FBU) sichert bei einem Stromausfall die Speicherinhalte des angeschlossenen SAS-RAID-Controllers. Der PRIMERGY RX2540 M1 Server kann bis zu zwei Backup Units aufnehmen. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 308: Fbu Einbauen

    Erweiterungskarten und Backup Units Bild 190: Einbaupositionen der FBU 8.7.2 FBU einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Werkzeug: Phillips PH1 / (+) No. 1 Schraubenzieher ACHTUNG! Weitere Sicherheitsinformationen finden Sie in Abschnitt "Wichtige Hinweise" auf Seite 8.7.2.1 Vorbereitende Schritte "SVOM Boot Watchdog-Funktion deaktivieren"...

  • Seite 309: Tfm Auf Dem Raid Controller Einbauen (Sofern Verfügbar)

    Erweiterungskarten und Backup Units 8.7.2.2 TFM auf dem RAID Controller einbauen (sofern verfügbar) Um eine FBU mit dem Controller zu verbinden, benötigen Sie ein TFM. Bild 191: TFM vorbereiten (A) Ê Drehen Sie die Schrauben in die Bolzen ein. Bewahren Sie zwischen Schraubenkopf und Bolzen einen Abstand, der der Dicke des TFM entspricht.
  • Seite 310 Erweiterungskarten und Backup Units Bild 192: TFM vorbereiten (B) Ê Setzen Sie die Bolzen mit den Schrauben in die Aussparungen des TFM ein. Bild 193: TFM vorbereiten (C) Upgrade und Maintenance Manual RX2540 M1...
  • Seite 311 Erweiterungskarten und Backup Units Bild 194: TFM-Kit anbringen (A) Ê Setzen Sie die Abstandsbolzen des TFM auf den SAS-RAID-Controller. Bild 195: TFM-Kit anbringen (A) Ê Befestigen Sie das TFM auf dem Controller mit den beiden Schrauben. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 312: Fbu Vorbereiten

    Erweiterungskarten und Backup Units 8.7.2.3 FBU vorbereiten Bild 196: FBU in die FBU-Halterung einbauen Ê Setzen Sie die FBU wie dargestellt in einem leichten Winkel unter den beiden Halteklammern der FBU-Halterung ein. Ê Schieben Sie die FBU hinein, bis sie einrastet. Ê...

  • Seite 313: Erweiterungskarten

    Erweiterungskarten und Backup Units Bild 198: FBU-Adapterkabel an die FBU anschließen Ê Schließen Sie das FBU-Adapterkabel wie dargestellt an den Anschluss des TFM an. Ê Bauen Sie den RAID-Controller ein, wie in Abschnitt "Erweiterungskarten einbauen" auf Seite 243 beschrieben. 8.7.2.5 FBU-Halterung in die Lufthaube einbauen Bild 199: FBU einbauen (A) Upgrade und Maintenance Manual...

  • Seite 314: Abschließende Schritte

    Erweiterungskarten und Backup Units Beachten Sie die Positionen der Befestigungsbolzen an der Lufthaube und der entsprechenden Schlüsselloch-Riegel an der FBU-Halterung. Bild 200: FBU einbauen (B) Ê Setzen Sie die FBU-Halterung in die Lufthaube ein, sodass die drei Haken der Lufthaube in die breiten Enden der Schlüsselloch-Riegel in der FBU- Halterung reichen (1).

  • Seite 315: Fbu Ausbauen

    Erweiterungskarten und Backup Units 8.7.3 FBU ausbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Werkzeug: ohne Werkzeug ACHTUNG! Entsorgen Sie Backup Units nicht im normalen Müll. Batterien müssen gemäß lokaler Bestimmungen bezüglich Sondermüll entsorgt werden. Weitere Sicherheitsinformationen finden Sie in Abschnitt "Umweltschutz"...

  • Seite 316: Fbu-Halterung Von Der Lufthaube Entfernen

    Erweiterungskarten und Backup Units 8.7.3.2 FBU-Halterung von der Lufthaube entfernen Bild 201: FBU-Halterung von der Lufthaube entfernen Ê Heben Sie den grünen Verriegelungshebel an der FBU-Halterung an (1) und schieben Sie die FBU-Halterung so weit wie möglich nach links (2). Danach sollten die Haken an der Lufthaube in die breiten Enden der Schlüsselloch-Riegel an der Halterung reichen.

  • Seite 317: Abschließende Schritte

    Erweiterungskarten und Backup Units Bild 202: FBU lösen Ê Drücken Sie den Rasthaken am FBU-Kabel nach unten und ziehen Sie das FBU-Adapterkabel ab. 8.7.3.3 Abschließende Schritte "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê...

  • Seite 318: Fbu Austauschen

    Erweiterungskarten und Backup Units 8.7.4 FBU austauschen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Werkzeug: ohne Werkzeug ACHTUNG! Entsorgen Sie Battery Backup Units nicht im normalen Müll. Batterien müssen gemäß lokaler Bestimmungen bezüglich Sondermüll entsorgt werden. Weitere Sicherheitsinformationen finden Sie in Abschnitt "Umweltschutz"...

  • Seite 319: Fbu Von Der Lufthaube Entfernen

    Erweiterungskarten und Backup Units 8.7.4.2 FBU von der Lufthaube entfernen "FBU-Halterung von der Lufthaube entfernen" auf Seite 316 Ê 8.7.4.3 FBU-Kabel von der FBU trennen Bild 203: FBU lösen Ê Drücken Sie den Rasthaken am FBU-Kabel nach unten und ziehen Sie das FBU-Adapterkabel ab.

  • Seite 320: Fbu Aus Der Halterung Entfernen

    Erweiterungskarten und Backup Units 8.7.4.4 FBU aus der Halterung entfernen Bild 204: FBU aus der Halterung entfernen Ê Ziehen Sie die FBU in einem leichten Winkel aus der Halterung. 8.7.4.5 Neue FBU einbauen "FBU an den RAID-Controller stecken" auf Seite 312 Ê...

  • Seite 321: Dynamiclom-Modul

    Erweiterungskarten und Backup Units DynamicLoM-Modul 8.8.1 Grundlegende Informationen DynamicLoM- Teilenummer Bolze Teilenummer Befestigung Modul nläng DynamicLoM- Metallhalterun g mit Schraube M3 x 3,5 1 Gb, S26361-D3245- 5 mm C26192-Y1- C26361-B121- 2 Anschlüsse A100 1 Gb, S26361-D3255- 5 mm C26192-Y1- C26361-B121- 4 Anschlüsse A100 10 Gb,...

  • Seite 322: Plan Em 2 X 1 Gb T

    Erweiterungskarten und Backup Units 8.8.1.1 PLAN EM 2 x 1 GB T Bild 205: DynamicLoM-Modul D3245 P0:xxxx xxxx xxx0 P1:xxxx xxxx xxx1 Bild 206: MAC-Etikett für D3245 Upgrade und Maintenance Manual RX2540 M1...

  • Seite 323: Plan Em 4 X 1 Gb T

    Erweiterungskarten und Backup Units 8.8.1.2 PLAN EM 4 x 1 GB T Bild 207: DynamicLoM-Modul D3255 P2:xxxx xxxx xxx2(6,A,E) P3:xxxx xxxx xxx3(7,B,F) P0:xxxx xxxx xxx0(4,8,C) P1:xxxx xxxx xxx1(5,9,D) Bild 208: MAC-Etiketten für D3255 Upgrade und Maintenance Manual RX2540 M1...

  • Seite 324: Plan Em 2 X 10 Gb Sfp

    Erweiterungskarten und Backup Units 8.8.1.3 PLAN EM 2 x 10 GB SFP Bild 209: DynamicLoM-Modul D3265 P0:xxxx xxxx xxx0 - 7 P1:xxxx xxxx xxx8 - F Bild 210: MAC-Etikett D3265 Upgrade und Maintenance Manual RX2540 M1...

  • Seite 325: Plan Em 2 X 10 Gb T

    Erweiterungskarten und Backup Units 8.8.1.4 PLAN EM 2 x 10 GB T Bild 211: DynamicLoM-Modul D3275 P0:xxxx xxxx xxx0 - 7 P1:xxxx xxxx xxx8 - F Bild 212: MAC-Etikett D3275 Upgrade und Maintenance Manual RX2540 M1...

  • Seite 326: Einbau Des Dynamiclom-Moduls

    Erweiterungskarten und Backup Units 8.8.2 Einbau des DynamicLoM-Moduls Upgrade und Repair Unit Hardware: 5 Minuten (URU) Werkzeug: – Phillips PH0 / (+) No. 0 Schraubendreher – Sechskant-Schraubendreher, 5 mm 8.8.2.1 Vorbereitende Schritte "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 81 Ê "Server herunterfahren"...

  • Seite 327: Einbau Des Dynamiclom-Moduls

    Erweiterungskarten und Backup Units Bild 214: Schrauben entfernen Ê Entfernen Sie die System Board-Schraube. 8.8.2.3 Einbau des DynamicLoM-Moduls Bild 215: Bolzen einsetzen Ê Ziehen Sie die Bolzen fest. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 328: Abschließende Schritte

    Erweiterungskarten und Backup Units Bild 216: DynamicLoM-Modul einsetzen Ê Bauen Sie das DynamicLoM-Modul mit der Unterseite nach oben ein. FÜr DynamicLoM D3275: Entfernen Sie die Schutzfolie. Ê Befestigen Sie das Modul mit den drei Schrauben an den Bolzen (M3 x 4,5 mm).
  • Seite 329 Erweiterungskarten und Backup Units Ê Starten Sie das Emulex PXESelect Utility. Ê Drücken Sie die Tasten [Strg] + [P] während der POST-Phase. Ê Wählen Sie Controller #1 Configuration und drücken Sie [Enter]. Controller Model: OCI14000-LOM Firmware Version: 10.2.265.3 IPL Version: LS2FFTE0 Multichannel: DISABLED Personality: NIC SRIOV: DISABLED...
  • Seite 330 Erweiterungskarten und Backup Units Ê Drücken Sie die Taste [F7], um die Einstellungen zu speichern. Ê Drücken Sie die Taste [Y], um das Menü "Utility" zu beenden. Ê Starten Sie das BIOS Configuration Utility. – Drücken Sie die Taste [F2] während der POST-Phase. –...

  • Seite 331: Dynamiclom-Modul Ausbauen

    Erweiterungskarten und Backup Units 8.8.3 DynamicLoM-Modul ausbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Werkzeug: – Phillips PH0 / (+) No. 0 Schraubendreher – Sechskant-Schraubendreher, 5 mm 8.8.3.1 Vorbereitende Schritte "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 81 Ê "Server herunterfahren" auf Seite 63 Ê...
  • Seite 332 Erweiterungskarten und Backup Units Ê Entfernen Sie das DynamicLoM-Modul. Bild 218: Bolzen entfernen Ê Entfernen Sie die Bolzen. Bild 219: Schrauben einsetzen Upgrade und Maintenance Manual RX2540 M1...

  • Seite 333: Steckplatzabdeckung Einbauen

    Erweiterungskarten und Backup Units Ê Setzen Sie anstelle der Bolzen die System Board-Schraube ein (siehe Kreis). 8.8.3.3 Steckplatzabdeckung einbauen Bild 220: Steckplatzabdeckung einbauen Ê Setzen Sie die Steckplatzabdeckung ein. Beachten Sie die Markierung! 8.8.3.4 Abschließende Schritte "Erneute Montage" auf Seite 71 Ê...

  • Seite 334: Dynamiclom-Modul Austauschen

    Erweiterungskarten und Backup Units 8.8.4 DynamicLoM-Modul austauschen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Werkzeug: – Phillips PH0 / (+) No. 0 Schraubendreher – Sechskant-Schraubendreher, 5 mm 8.8.4.1 Vorbereitende Schritte "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 81 Ê "Server herunterfahren" auf Seite 63 Ê...
  • Seite 335 Erweiterungskarten und Backup Units "SVOM Boot Watchdog-Funktion aktivieren" auf Seite 98 Ê Ê Starten Sie das Emulex PXESelect Utility. Ê Drücken Sie die Tasten [Strg] + [P] während der POST-Phase. Ê Wählen Sie Controller #1 Configuration und drücken Sie [Enter]. Controller Model: OCI14000-LOM Firmware Version: 10.2.265.3 IPL Version: LS2FFTE0...

  • Seite 336: Externer Com1-Anschluss

    Erweiterungskarten und Backup Units Ê Drücken Sie zweimal die Taste [ESC], um zum Port Selection Menu zurückzukehren. Ê Drücken Sie die Taste [F7], um die Einstellungen zu speichern. Ê Drücken Sie die Taste [Y], um das Menü "Utility" zu beenden. Ê...

  • Seite 337: Öffnung Für Com1-Anschluss Schaffen

    Erweiterungskarten und Backup Units "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen" auf Seite 64 Ê "Auf die Komponente zugreifen" auf Seite 65 Ê 8.9.1.2 Öffnung für COM1-Anschluss schaffen Bild 221: Metallabdeckung entfernen Ê Drehen Sie die Metallabdeckung und brechen Sie sie heraus. Verwenden Sie zum Ausbrechen der Metallabdeckung einen Schlitzschraubendreher.
  • Seite 338 Erweiterungskarten und Backup Units Ê Entfernen Sie die beiden Bolzen. Bild 223: COM1-Anschluss einbauen (A) Ê Stecken Sie den externen Anschluss in die Steckplatzabdeckung (1). Ê Schließen Sie den Anschluss an das System Board an (2). Bild 224: COM1-Anschluss einbauen (B) Upgrade und Maintenance Manual RX2540 M1...

  • Seite 339: Abschließende Schritte

    Erweiterungskarten und Backup Units Ê Befestigen Sie den externen seriellen Anschluss mit zwei Bolzen. 8.9.1.4 Abschließende Schritte "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten" auf Seite 77 Ê "SVOM Boot Watchdog-Funktion aktivieren" auf Seite 98 Ê...

  • Seite 340: Com1-Anschluss Entfernen

    Erweiterungskarten und Backup Units 8.9.2.2 COM1-Anschluss entfernen Bild 225: COM1-Anschluss entfernen (A) Ê Entfernen Sie die beiden Bolzen. Bild 226: COM1-Anschluss entfernen (B) Ê Entfernen Sie den externen Anschluss aus der Steckplatzabdeckung (1). Ê Entfernen Sie das Kabel vom System Board (2). Upgrade und Maintenance Manual RX2540 M1...

  • Seite 341: Abschließende Schritte

    Erweiterungskarten und Backup Units 8.9.2.3 Abschließende Schritte "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten" auf Seite 77 Ê "SVOM Boot Watchdog-Funktion aktivieren" auf Seite 98 Ê 8.9.3 Externen COM1-Anschluss austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU)
  • Seite 342 Erweiterungskarten und Backup Units Upgrade und Maintenance Manual RX2540 M1...

  • Seite 343: Hauptspeicher

    Hauptspeicher Sicherheitshinweise ACHTUNG! Installieren Sie keine nicht unterstützten Speichermodule von ● Drittanbietern. Weitere Informationen zu unterstützten Speichermodulen finden Sie in Abschnitt "Grundlegende Informationen" auf Seite 344. Speichermodule können auch nach dem Herunterfahren heiß sein. ● Warten Sie, bis die Komponenten abgekühlt sind, bevor Sie Speichermodule ein- oder ausbauen, um Verbrennungen zu vermeiden.

  • Seite 344: Grundlegende Informationen

    Hauptspeicher Grundlegende Informationen DIMM 1E DIMM 2E DIMM 3E DIMM 1F DIMM 2F DIMM 3F DIMM 3H DIMM 2H DIMM 1H DIMM 3G DIMM 2G DIMM 1G DIMM 1A DIMM 2A DIMM 3A DIMM 1B DIMM 2B DIMM 3B DIMM 3D DIMM 2D DIMM 1D DIMM 3C...

  • Seite 345: Speicherreihenfolge

    Hauptspeicher Ranking Fehlerkorrek DDR3-1600 RDIMMs PC3-12800 (Registered DIMMs) SR: Single-Rank, DR: Dual-Rank, QR: Quad-Rank 9.1.1 Speicherreihenfolge 9.1.1.1 Bestückungsregeln – Verwenden Sie zuerst den Speichersteckplatz 1/Kanal A (DIMM 1A). – In Dual-Prozessor-Konfigurationen bestücken Sie als nächstes Speichersteckplatz 1/Kanal E (DIMM 1E). –...

  • Seite 346: Independent Channel Modus

    Hauptspeicher – Eine Kombination aus 4-Rank DIMMs in einem Kanal und drei DIMMs in einem anderen Kanal (3DPC) auf der gleichen CPU ist nicht erlaubt. 9.1.1.2 Independent Channel Modus CPU 1 CPU2 channel DIMM 1 CPU populated 2 CPUs populated Upgrade und Maintenance Manual RX2540 M1...

  • Seite 347: Mirrored- Und Performance-Modus

    Hauptspeicher 9.1.1.3 Mirrored- und Performance-Modus CPU 1 CPU2 channel DIMM 1 CPU populated 2 CPUs populated Hinweise zu Mirrored-Channel- und Performance-Modus – Bestücken Sie die Speichermodule immer als ein Vielfaches von 3. – Gleiche Nummern stehen für identische Module (Kapazität, Rank). Upgrade und Maintenance Manual RX2540 M1...

  • Seite 348: Rank-Sparing-Modus

    Hauptspeicher 9.1.1.4 Rank-Sparing-Modus Single-/Dual-Rank-RDIMMs Channel DIMM 1A 2A 1B 2B 1D 2D 1C 2C 1E 2E 1F 2F 1H 2H 1G 2G # DIMMs Dual CPU configuration (if all modules are of the same capacity) Upgrade und Maintenance Manual RX2540 M1...
  • Seite 349 Hauptspeicher 1A 2A 1B 2B 1D 2D 1C 2C 1E 2E 1F 2F 1H 2H 1G 2G DIMM DIMM Dual CPU configuration Dual CPU configuration (if modules are of different capacities) (if modules are of different capacities) Weitere Bestückungsregeln sind in Abschnitt "Hinweise zum Rank- Sparing-Modus"...
  • Seite 350 Hauptspeicher Quad-Rank RDIMMs Channel DIMM 1A 2A 1B 2B 1D 2D 1C 2C 1E 2E 1F 2F 1H 2H 1G 2G # DIMMs Dual CPU configuration (if all modules are of the same capacity) Upgrade und Maintenance Manual RX2540 M1...
  • Seite 351 Hauptspeicher 1A 2A 1B 2B 1D 2D 1C 2C 1E 2E 1F 2F 1H 2H 1G 2G DIMM DIMM Dual CPU configuration Dual CPU configuration (if modules are of different capacities) (if modules are of different capacities) Hinweise zum Rank-Sparing-Modus –...

  • Seite 352: Speichermodule Einbauen

    Hauptspeicher – Um die Kühlungsanforderungen zu erfüllen, wechseln Sie bei der Bestückung der Speicherkanäle zwischen den Seiten des Prozessors: Reihenfolge CPU 1 CPU 2 Kanal A Kanal E Kanal C Kanal G Kanal B Kanal F Kanal D Kanal H Speichermodule einbauen Upgrade und Repair Unit Hardware: 5 Minuten...

  • Seite 353: Abschließende Schritte

    Hauptspeicher Bild 228: Speichermodule einbauen (A) Ê Drücken Sie auf die Befestigungsklammern an jedem Ende des Speichersteckplatzes. Bild 229: Speichermodule einbauen (B) Ê Richten Sie die Einkerbung an der Unterseite des Speichermoduls an der Codierung des Speichersteckplatzes aus. Ê Drücken Sie das Speichermodul nach unten, bis die Auswurfhebel in die Aussparungen an beiden Enden des Moduls einrasten.

  • Seite 354: Speichermodule Ausbauen

    Hauptspeicher Speichermodule ausbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Werkzeug: ohne Werkzeug 9.3.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 81 Ê "Defekte Server ermitteln" auf Seite 61 Ê "Server herunterfahren" auf Seite 63 Ê...

  • Seite 355: Abschließende Schritte

    Hauptspeicher Bild 231: Speichermodule ausbauen (B) Ê Entnehmen Sie das ausgeworfene Speichermodul. 9.3.3 Abschließende Schritte "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê "System Board-BIOS und iRMC aktualisieren bzw. wiederherstellen" auf Ê Seite 88 "Server einschalten"...

  • Seite 356: Fehlerhaftes Speichermodul Entfernen

    Hauptspeicher "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 81 Ê "Server herunterfahren" auf Seite Ê "Netzkabel trennen" auf Seite 64 Ê "Auf die Komponente zugreifen" auf Seite 65 Ê 9.4.2 Fehlerhaftes Speichermodul entfernen Ê Entfernen Sie das defekte Lüftermodul, wie in Abschnitt "Speichermodul ausbauen"...

  • Seite 357: Prozessoren

    Prozessoren Sicherheitshinweise ACHTUNG! Installieren Sie keine nicht unterstützten Prozessoren. Weitere ● Informationen zu unterstützten Prozessoren finden Sie in Abschnitt "Grundlegende Informationen" auf Seite 358. Leiterplatten und gelötete Teile der internen Optionen sind ● ungeschützt und können durch statische Elektrizität beschädigt werden.

  • Seite 358: Grundlegende Informationen

    Prozessoren 10.1 Grundlegende Informationen Das System Board D3289 bietet zwei Sockel für Intel Xeon-Prozessoren. 10.1.1 Unterstützte Prozessoren – Prozessoren der Intel Xeon E5-2600V3-Serie – Sockeltyp: LGA 2011-Paket – Thermal Design Power (TDP)-Klasse: bis zu 145 W 10.1.2 Prozessorpositionen CPU 2 CPU 1 Bild 232: CPU-Positionen am System Board D3289 Upgrade und Maintenance Manual...

  • Seite 359: Prozessoren Einbauen

    Prozessoren 10.2 Prozessoren einbauen Upgrade und Repair Unit Hardware: 15 Minuten (URU) Software: 5 Minuten Werkzeug: Phillips PH2 / (+) No. 2 Schraubendreher ACHTUNG! Prozessoren reagieren äußerst empfindlich auf elektrostatische Entladungen und müssen stets mit Vorsicht behandelt werden. Legen Sie einen Prozessor nach der Entnahme aus seiner Schutzhülle oder aus seinem Sockel mit der Oberseite nach unten auf eine nicht-leitende, antistatische Oberfläche.

  • Seite 360: Prozessorhalterung Öffnen

    Prozessoren 10.2.2.1 Prozessorhalterung öffnen Bild 233: Sockelhebel öffnen 1 Ê Drücken Sie den Sockelhebel 1 nach unten und innen, um ihn zu lösen (1). Ê Klappen Sie den Sockelhebel vollständig zurück (2). Upgrade und Maintenance Manual RX2540 M1...
  • Seite 361 Prozessoren Bild 234: Sockelhebel öffnen 2 Ê Drücken Sie den Sockelhebel 2 nach unten und innen, um ihn zu lösen (1). Beachten Sie die Markierung an der Prozessorhalterung, die mit der Markierung am Prozessor übereinstimmen muss (siehe Kreis). Upgrade und Maintenance Manual RX2540 M1...
  • Seite 362 Prozessoren Bild 235: Prozessorhalterung öffnen (A) Ê Drücken Sie den ersten Sockelhebel 1 nach unten, um die Prozessorhalterung vom Sockel abzuheben (2). Upgrade und Maintenance Manual RX2540 M1...
  • Seite 363 Prozessoren Bild 236: Prozessorhalterung öffnen (B) Ê Prozessorhalterung vollständig öffnen. ACHTUNG! Berühren oder verbiegen Sie nicht die Federkontakte des Prozessorsockels! Ê Vergewissern Sie sich, dass die Prozessorhalterung vollständig geöffnet ist. Ê Verwenden Sie eine Lupe (empfohlen), um die Sockelfederkontakte aus unterschiedlichen Blickwinkeln auf Schäden zu überprüfen.

  • Seite 364: Neuen Prozessor Einbauen

    Prozessoren ACHTUNG! Versuchen Sie niemals, gebogene Kontaktfedern zu reparieren. Ansonsten können die elektrische Leistung und Zuverlässigkeit verloren gehen. 10.2.2.2 Neuen Prozessor einbauen Bild 237: Prozessorhalterung öffnen (C) Ê Drücken Sie den Sockelhebel 1 nach unten und innen, um ihn zu lösen (1). Ê...
  • Seite 365 Prozessoren Bild 238: Prozessor installieren Ê Fassen Sie den Prozessor mit Ihrem Daumen und Zeigefinger. Beachten Sie die Markierung am Prozessor (siehe Kreise)! Ê Senken Sie den Prozessor geradlinig auf den Sockel ab, ohne ihn im Sockel anzuwinkeln oder zu verschieben. ACHTUNG! –...

  • Seite 366: Prozessorhalterung Schließen

    Prozessoren – Achten Sie darauf, dass Sie die Prozessorkanten nicht zerkratzen oder beschädigen. 10.2.2.3 Prozessorhalterung schließen Bild 239: Prozessorhalterung schließen (A) Ê Klappen Sie den Sockelhebel 2 vollständig zurück (1). Ê Senken Sie die Prozessorhalterung vorsichtig über dem Prozessor ab (2). Upgrade und Maintenance Manual RX2540 M1...
  • Seite 367 Prozessoren Bild 240: Prozessorhalterung schließen (B) Ê Schließen Sie die Prozessorabdeckung vollständig und halten Sie sie geschlossen. Ê Klappen Sie den Sockelhebel 2 nach unten. Achten Sie darauf, dass der Sockelhebel 2 die Prozessorhalterung ordnungsgemäß verriegelt. Upgrade und Maintenance Manual RX2540 M1...
  • Seite 368 Prozessoren Bild 241: Sockelhebel schließen 1 Ê Schließen Sie den Sockelhebel 2 (1) und lassen Sie ihn unter dem Haltehaken der Prozessorhalterung einrasten (2), damit die Prozessorhalterung verriegelt ist. Ê Klappen Sie den Sockelentriegelungshebel 1 nach unten (3). Upgrade und Maintenance Manual RX2540 M1...

  • Seite 369: Abschließende Schritte

    Prozessoren Bild 242: Sockelhebel schließen 1 Ê Schließen Sie den Sockelhebel 1 (1) und lassen Sie ihn unter dem Haltehaken der Prozessorhalterung einrasten (2). Ê Falls erforderlich, bauen Sie den zweiten Prozessor in gleicher Weise ein. 10.2.3 Abschließende Schritte "Prozessorkühlkörper einbauen" auf Seite 379 Ê...

  • Seite 370: Prozessoren Ausbauen

    Prozessoren 10.3 Prozessoren ausbauen Upgrade und Repair Unit Hardware: 15 Minuten (URU) Software: 5 Minuten Werkzeug: Phillips PH2 / (+) No. 2 Schraubendreher 10.3.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 81 Ê "Server herunterfahren"...

  • Seite 371: Prozessorhalterung Öffnen

    Prozessoren 10.3.2.1 Prozessorhalterung öffnen Bild 243: Sockelhebel öffnen 1 Ê Drücken Sie den Sockelhebel 1 (1) nach unten und innen, um ihn zu lösen (2). Ê Der Sockelhebel schwenkt leicht nach oben. Upgrade und Maintenance Manual RX2540 M1...
  • Seite 372 Prozessoren Bild 244: Sockelhebel öffnen 2 Ê Drücken Sie den Sockelhebel 2 (1) nach unten und innen, um ihn zu lösen (2). Ê Drücken Sie den ersten Sockelhebel 1 nach unten, um die Prozessorhalterung vom Sockel abzuheben. Upgrade und Maintenance Manual RX2540 M1...
  • Seite 373 Prozessoren Bild 245: Prozessorhalterung öffnen (A) Ê Prozessorhalterung vollständig öffnen. Ê Heben Sie vorsichtig den defekten Prozessor senkrecht aus seinem Sockel. ACHTUNG! Berühren oder verbiegen Sie nicht die Federkontakte des Prozessorsockels. Ê Entfernen Sie gründlich die Überreste der Wärmeleitpaste vom Prozessor mit einem fusselfreien Tuch.

  • Seite 374: Prozessorhalterung Schließen

    Prozessoren Ê Bewahren Sie den Prozessor an einem sicheren Ort zur späteren Verwendung auf. ACHTUNG! Prozessoren reagieren äußerst empfindlich auf elektrostatische Entladungen und müssen stets mit Vorsicht behandelt werden. Legen Sie einen Prozessor nach der Entnahme aus seiner Schutzhülle oder aus seinem Sockel mit der Oberseite nach unten auf eine nicht-leitende, antistatische Oberfläche.

  • Seite 375: Schutzabdeckung Anbringen

    Prozessoren ACHTUNG! Berühren oder verbiegen Sie nicht die Federkontakte des Prozessorsockels. 10.3.2.3 Schutzabdeckung anbringen Bild 247: Schutzabdeckung des Sockels anbringen (A) Ê Schließen Sie die Prozessorabdeckung vollständig und halten Sie sie geschlossen. Ê Schließen Sie den Sockelhebel 2 (1) und lassen Sie ihn unter dem Haltehaken der Prozessorhalterung einrasten, damit die Prozessorhalterung verriegelt ist (2).

  • Seite 376: Prozessorhalterung Schließen

    Prozessoren ACHTUNG! Bringen Sie stets die Sockelschutzabdeckung an, wenn Sie den Prozessor aus dem Sockel entfernen. Ê Schließen Sie den Entriegelungshebel 1 (4). 10.3.2.4 Prozessorhalterung schließen Bild 248: Sockelhebel schließen 1 Ê Schließen Sie den Sockelhebel 1 (1) und lassen Sie ihn unter dem Haltehaken der Prozessorhalterung einrasten (2).

  • Seite 377: Prozessoren Hochrüsten Oder Austauschen

    Prozessoren "SVOM Boot Watchdog-Funktion aktivieren" auf Seite 98 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 106 Ê 10.4 Prozessoren hochrüsten oder austauschen Field Replaceable Unit Hardware: 15 Minuten (FRU) Software: 5 Minuten Werkzeug: Phillips PH2 / (+) No. 2 Schraubendreher ACHTUNG! Prozessoren reagieren äußerst empfindlich auf elektrostatische Entladungen und müssen stets mit Vorsicht behandelt werden.

  • Seite 378: Prozessor Hochrüsten Oder Austauschen

    Prozessoren 10.4.2 Prozessor hochrüsten oder austauschen Diese Beschreibung gilt für folgende Vorgänge: – Einbau des zweiten Prozessors in einer Single-Prozessor- Konfiguration – Prozessor nach Austausch des System Boards umsetzen (siehe Abschnitt "System Board austauschen" auf Seite 548) – Entfernen Sie beim Einbau des zweiten Prozessors die Sockelschutzabdeckung, wie in Abschnitt beschrieben.

  • Seite 379: Umgang Mit Prozessorkühlkörpern

    Prozessoren 10.5 Umgang mit Prozessorkühlkörpern Field Replaceable Unit Hardware: 15 Minuten (FRU) wenn Wärmeleitpaste verwendet wird Upgrade und Repair Unit (URU) Werkzeug: Phillips PH2 / (+) No. 2 Schraubendreher 10.5.1 Vorbereitende Schritte "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen" auf Seite 64 Ê...
  • Seite 380 Prozessoren Bild 250: Standard-Prozessor-Kühlkörper V26898-B1001-V2 Bild 251: Prozessor-Kühlkörper für GPGPU-Karten V26898-B1001-V10 Upgrade und Maintenance Manual RX2540 M1...

  • Seite 381: Kühlkörper Und Prozessor Vorbereiten

    Prozessoren 10.5.2.1 Kühlkörper und Prozessor vorbereiten Neuen Kühlkörper einbauen Bild 252: Schutzkappe vom Kühlkörper abziehen (A) Ê Ziehen Sie die Schutzkappe vom Kühlkörper ab. ACHTUNG! Achten Sie darauf, dass Sie die Wärmeleitpaste an der Unterseite des Kühlkörpers nicht berühren. Kühlkörper wiederverwenden Ê...

  • Seite 382: Kühlkörper Einbauen

    Prozessoren 10.5.2.2 Kühlkörper einbauen Bild 253: Kühlkörper einbauen Ê Setzen Sie den Kühlkörper vorsichtig wie dargestellt auf die vier Gewindelöcher auf (siehe Lupenansicht). ACHTUNG! – Vergewissern Sie sich, dass die Kühlkörper-Schrauben ordnungsgemäß auf den vier Gewindelöchern aufliegen. – Vergewissern Sie sich, dass die Ausrichtung der Kühlkörper- Lamellen Luftströmungs-Richtung entspricht! Ê...

  • Seite 383: Prozessor-Kühlkörper Entfernen

    Prozessoren 10.5.3 Prozessor-Kühlkörper entfernen Bild 254: Prozessor-Kühlkörper entfernen (A) Ê Lösen Sie die vier unverlierbaren Schrauben des Kühlkörpers über Kreuz (1-4). Upgrade und Maintenance Manual RX2540 M1...

  • Seite 384: Prozessorkühlkörper Austauschen

    Prozessoren Bild 255: Prozessor-Kühlkörper entfernen (B) Ê Bewegen Sie den Kühlkörper leicht hin und her, um ihn vom Prozessor zu lösen (1). Dies ist womöglich aufgrund der Haftwirkung der Wärmeleitpaste zwischen dem Kühlkörper und dem Prozessor erforderlich. ACHTUNG! Achten Sie besonders darauf, dass Sie keine System Board- Komponenten um den Prozessor-Sockel beschädigen.

  • Seite 385: Wärmeleitpaste Auftragen

    Prozessoren 10.5.4.2 Wärmeleitpaste auftragen Ê Tragen Sie Wärmeleitpaste auf der Prozessorfläche auf, wie in Abschnitt "Wärmeleitpaste auftragen" auf Seite 386 beschrieben. Wenn der Hochrüst- oder Austauschsatz für den Prozessor einen neuen CPU-Kühlkörper umfasst, wurde bereits eine dünne Schicht Wärmeleitpaste auf die untere Oberfläche aufgetragen. Fahren Sie in diesem Fall mit Abschnitt "Kühlkörper einbauen"...

  • Seite 386: Wärmeleitpaste Auftragen

    Prozessoren 10.6 Wärmeleitpaste auftragen Field Replaceable Unit Hardware: 5 Minuten (FRU) Werkzeug: ohne Werkzeug – Für Japan muss der zuständige Servicetechniker die separat bereitgestellten Anweisungen befolgen. – Wenn der Hochrüst- oder Austauschsatz für den Prozessor einen neuen CPU-Kühlkörper umfasst, wurde bereits eine dünne Schicht Wärmeleitpaste auf die untere Oberfläche aufgetragen.
  • Seite 387 Prozessoren Eine Spritze (A3C40142460 / 34035576) enthält Wärmeleitpaste für drei Prozessoren. Bild 257: Wärmeleitpaste auftragen Ê Tragen Sie wie dargestellt eine kleine Menge Wärmeleitpaste punktförmig in der Mitte der Prozessoroberfläche auf. Zwei Teilstriche auf der mitgelieferten Spritze zum Aufbringen der Paste entsprechen dabei der korrekten Menge für einen Prozessor.
  • Seite 388 Prozessoren Upgrade und Maintenance Manual RX2540 M1...

  • Seite 389: Systemlüfter

    Systemlüfter Sicherheitshinweise ACHTUNG! Interne Kabel oder Geräte dürfen nicht beschädigt oder verändert ● werden. Dies könnte zu Schäden am Gerät, zum Ausbruch eines Brandes oder zu einem elektrischen Schlag führen. Manche Bauelemente und Komponenten innerhalb des Servers sind ● auch nach dem Herunterfahren noch heiß. Warten Sie nach dem Herunterfahren des Servers, bis heiße Komponenten abgekühlt sind, bevor Sie interne Optionen ein- oder ausbauen.

  • Seite 390: Systemlüfter Austauschen

    Systemlüfter 11.2 Systemlüfter austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Werkzeug: ohne Werkzeug 11.2.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 61 Ê "Auf die Komponente zugreifen" auf Seite 65 Ê "Fehlerhafte Komponente ermitteln" auf Seite 63 Ê 11.2.2 Systemlüfter ausbauen Bild 258: Systemlüfter ausbauen Ê...

  • Seite 391: Systemlüfter Einbauen

    Systemlüfter 11.2.3 Systemlüfter einbauen Bild 259: Systemlüftermodul einbauen Ê Setzen Sie den Systemlüfter wie dargestellt ein. Ê Drücken Sie den Systemlüfter vorsichtig nach unten, bis er einrastet. 11.2.4 Abschließende Schritte "Erneute Montage" auf Seite 71 Ê Wenn ein Systemlüfter-Modul ausfällt, beginnen die verbleibenden Lüfter mit voller Geschwindigkeit zu laufen.

  • Seite 392: Lüfterbox Entfernen

    Systemlüfter 11.3 Lüfterbox entfernen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Werkzeug:Phillips PZ2 / (+) Nr. 2 Schraubenzieher, Steckschlüssel 5 mm 11.3.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 61 Ê "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen" auf Seite 64 Ê...
  • Seite 393 Systemlüfter Bild 261: Lüfterbox entfernen (B) Ê Entfernen Sie die beiden Schrauben unten an der Lüfterbox an (siehe Kreise). Ê Fassen Sie die Lüfterbox an den grünen Touchpoints an und heben Sie sie aus dem Gehäuse. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 394: Lüfterbox Einbauen

    Systemlüfter 11.3.3 Lüfterbox einbauen Bild 262: Lüfterbox einbauen (A) Ê Greifen Sie die Lüfterbox an den grünen Touchpoints und setzen Sie sie ein. ACHTUNG! Das Netzkabel und das OOB-Kabel nicht knicken! Upgrade und Maintenance Manual RX2540 M1...

  • Seite 395: Abschließende Schritte

    Systemlüfter Bild 263: Lüfterbox einbauen (B) Ê Befestigen Sie die Lüfterbox mit den 2 Schrauben (M3 x 6 mm 0,6 Nm) (siehe Kreise). Ê Setzen Sie zwei Lüftermodule ein, siehe dazu Abschnitt "Systemlüfter einbauen" auf Seite 391. 11.3.4 Abschließende Schritte "Erneute Montage"...
  • Seite 396 Systemlüfter Upgrade und Maintenance Manual RX2540 M1...

  • Seite 397: Bedienbare Laufwerke

    Bedienbare Laufwerke Sicherheitshinweise ACHTUNG! Machen Sie sich, bevor Sie ein bedienbares Laufwerk einbauen, mit ● der Benutzerdokumentation für das Laufwerk vertraut. Stellen Sie beim Einsetzen eines bedienbaren Laufwerks in den ● Server sicher, dass Sie keines der angeschlossenen Kabel einklemmen oder überdehnen. Halten Sie das bedienbare Laufwerk beim Einbau an seinen ●...

  • Seite 398: Grundlegende Informationen

    Bedienbare Laufwerke 12.1 Grundlegende Informationen Montagereihenfolge für bedienbare Laufwerke im Frontpanel-Käfig PRIMERGY RX2540 M1 Server bietet Folgendes: – einen 5,25-Zoll-Laufwerkseinbauplatz für optische Laufwerke – einen Einbauplatz (optional) für ein LTO-Laufwerk oder ein RDX-Laufwerk LTO- oder RDX-Laufwerke sind nicht für 3,5-Zoll-HDD-Versionen verfügbar.

  • Seite 399: Optisches Laufwerk (Odd) Für 3,5-Zoll-Version

    Bedienbare Laufwerke 12.2 Optisches Laufwerk (ODD) für 3,5-Zoll- Version 12.2.1 Einbau eines optischen Laufwerks Upgrade und Repair Unit Hardware: 10 Minuten (URU) Werkzeug: Steckschlüssel 5 mm 12.2.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Server herunterfahren" auf Seite 63 Ê...

  • Seite 400: Optisches Laufwerk Einbauen

    Bedienbare Laufwerke Ê Entriegeln Sie die ODD-Leerblende. Ê Nehmen Sie die ODD-Leerblende ab. ACHTUNG! Bewahren Sie die ODD-Leerblende zur späteren Verwendung auf. Setzen Sie in nicht verwendete Laufwerkseinbauplätze immer Leermodule ein, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden. 12.2.1.3 Optisches Laufwerk einbauen Bild 267: Optisches Laufwerk einbauen Ê...
  • Seite 401 Bedienbare Laufwerke Bild 268: Nasen in der Abdeckung des Frontpanel-Moduls Bild 269: ODD in das Frontpanel-Modul einbauen Ê Setzen Sie das optische Laufwerk ein. Ê Drehen Sie die Abdeckung des Frontpanel-Moduls zurück. Upgrade und Maintenance Manual RX2540 M1...
  • Seite 402 Bedienbare Laufwerke Bild 270: Optisches Laufwerk einbauen Ê Bauen Sie die Abdeckung des Frontpanel-Moduls ein. Ê Ziehen Sie die zwei Schrauben an. Bild 271: Optisches Laufwerk einbauen Ê Schließen Sie das Stromversorgungskabel an das optische Laufwerk an (1). Ê Schließen Sie das SATA-Kabel an das optische Laufwerk an (2). Upgrade und Maintenance Manual RX2540 M1...
  • Seite 403 Bedienbare Laufwerke Bild 272: Frontpanel-Modul einbauen (A) Ê Ziehen Sie die SATA- und Stromversorgungskabel wie dargestellt durch die Öffnung des Einbauplatzes des optischen Laufwerks (1). Ê Führen Sie das Frontpanel-Modul ein (2). Upgrade und Maintenance Manual RX2540 M1...
  • Seite 404 Bedienbare Laufwerke Bild 273: Frontpanel-Modul einbauen (B) Ê Führen Sie die Kabel wie dargestellt durch die Öffnungen. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 405: Abschließende Schritte

    Bedienbare Laufwerke Bild 274: Kabelzugsentlastungsklemme einbauen Ê Befestigen Sie wie dargestellt eine Kabelzugsentlastungsklemme. 12.2.1.4 Abschließende Schritte "Frontpanel-Modul einbauen" auf Seite 456 Ê "Lüfterbox einbauen" auf Seite 394 Ê "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê...

  • Seite 406: Optischen Laufwerks Ausbauen (Odd)

    Bedienbare Laufwerke 12.2.2 Optischen Laufwerks ausbauen (ODD) Upgrade und Repair Unit Hardware: 10 Minuten (URU) Werkzeug: Steckschlüssel 5 mm 12.2.2.1 Vorbereitende Schritte Ê Bitten Sie den Systemadministrator, alle Backup- und optischen Speichermedien aus dem Backup- oder optischen Laufwerk auszuwerfen, bevor Sie das Laufwerk aus dem Server entfernen. "BitLocker-Funktionalität anhalten"...

  • Seite 407: Optisches Laufwerk Entfernen

    Bedienbare Laufwerke 12.2.2.2 Optisches Laufwerk entfernen Bild 275: Optisches Laufwerk entnehmen (A) Ê Ziehen Sie das SATA (2) und das Stromversorgungskabel (1) ab. Bild 276: Abdeckung entfernen Ê Entfernen Sie die beiden Schrauben. Upgrade und Maintenance Manual RX2540 M1...
  • Seite 408 Bedienbare Laufwerke Ê Entfernen Sie die Abdeckung des Frontpanel-Moduls. Ê Drehen Sie die Abdeckung des Frontpanel-Moduls mit der Unterseite nach oben. Bild 277: Entfernen Sie die ODD-Riegel. Ê Enfernen Sie das optisches Laufwerk. Bild 278: Leerblende einbauen Upgrade und Maintenance Manual RX2540 M1...

  • Seite 409: Abschließende Schritte

    Bedienbare Laufwerke Ê Setzen Sie das Leermodul des optischen Laufwerks ein. Bild 279: Abdeckplatte einbauen Ê Bauen Sie die Abdeckung des Frontpanel-Moduls ein. Ê Ziehen Sie die zwei Schrauben an. 12.2.2.3 Abschließende Schritte "Lüfterbox einbauen" auf Seite 394 Ê "Erneute Montage" auf Seite 71 Ê...

  • Seite 410: Optisches Laufwerk (Odd) Austauschen

    Bedienbare Laufwerke 12.2.3 Optisches Laufwerk (ODD) austauschen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Werkzeug: Steckschlüssel 5 mm 12.2.3.1 Vorbereitende Schritte Ê Bitten Sie den Systemadministrator, alle Backup- und optischen Speichermedien aus dem Backup- oder optischen Laufwerk auszuwerfen, bevor Sie das Laufwerk aus dem Server entfernen. "BitLocker-Funktionalität anhalten"...

  • Seite 411: Optisches Laufwerk (Odd) Für 2,5-Zoll-Version

    Bedienbare Laufwerke 12.3 Optisches Laufwerk (ODD) für 2,5-Zoll- Version 12.3.1 Einbau eines optischen Laufwerks Upgrade und Repair Unit Hardware: 10 Minuten (URU) Werkzeug: Steckschlüssel 5 mm 12.3.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Server herunterfahren" auf Seite 63 Ê...

  • Seite 412: Odd-Leerblende Abnehmen

    Bedienbare Laufwerke 12.3.1.2 ODD-Leerblende abnehmen Bild 280: Leermodul des optischen Laufwerks entfernen Ê Entriegeln Sie die ODD-Leerblende. Ê Nehmen Sie die ODD-Leerblende ab. ACHTUNG! Bewahren Sie die ODD-Leerblende zur späteren Verwendung auf. Setzen Sie in nicht verwendete Laufwerkseinbauplätze immer Leermodule ein, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.

  • Seite 413: Optisches Laufwerk Einbauen

    Bedienbare Laufwerke 12.3.1.3 Optisches Laufwerk einbauen Bild 281: Entfernen Sie den ODD-Riegel Ê Entfernen Sie die beiden Schrauben. Bild 282: Verriegelung des Optisches Laufwerk einbauen Ê ODD-Riegel vom Frontpanel-Modul entfernen Ê Drehen Sie den ODD-Riegel um 180 Upgrade und Maintenance Manual RX2540 M1...
  • Seite 414 Bedienbare Laufwerke Ê Bringen Sie den ODD-Riegel an der Rückseite des optischen Laufwerks an. Bild 283: ODD-Riegel befestigen Ê Befestigen Sie den ODD-Riegel mit zwei Schrauben (M2 x 4 mm, PH0, 0,2 Nm). Bild 284: ODD einbauen (A) Ê Ziehen Sie das Frontpanelkabel C1 und das USB-Kabel C2 durch den Einbauplatz des Gehäuses.
  • Seite 415 Bedienbare Laufwerke Bild 285: ODD einbauen (B) Ê Drücken Sie von oben auf den Haken (siehe Pfeil 1), während Sie das optische Laufwerk einschieben, damit der ODD-Riegel leichter einrasten kann. Ê Drücken Sie den ODD-Riegel nach oben, damit er ordnungsgemäß einrastet (2).

  • Seite 416: Abschließende Schritte

    Bedienbare Laufwerke Bild 286: Frontpanel-Modul einbauen (A) Ê Schließen Sie das Stromversorgungskabel des optischen Laufwerks an (C5). Ê Schließen Sie das SATA-Kabel des optischen Laufwerks an (C3). 12.3.1.4 Abschließende Schritte "Frontpanel-Käfig einbauen" auf Seite 484 Ê "Lüfterbox einbauen" auf Seite 394 Ê...

  • Seite 417: Optischen Laufwerks Ausbauen (Odd)

    Bedienbare Laufwerke 12.3.2 Optischen Laufwerks ausbauen (ODD) Upgrade und Repair Unit Hardware: 10 Minuten (URU) Werkzeug: Steckschlüssel 5 mm 12.3.2.1 Vorbereitende Schritte Ê Bitten Sie den Systemadministrator, alle Backup- und optischen Speichermedien aus dem Backup- oder optischen Laufwerk auszuwerfen, bevor Sie das Laufwerk aus dem Server entfernen. "BitLocker-Funktionalität anhalten"...

  • Seite 418: Optisches Laufwerk Entfernen

    Bedienbare Laufwerke 12.3.2.2 Optisches Laufwerk entfernen Bild 287: Kabel vom optischen Laufwerk trennen Ê Ziehen Sie das SATA-Kabel C3 und das Stromversorgungskabel C5 ab. Bild 288: Optisches Laufwerk entfernen Ê Lösen Sie die ODD-Riegel. Upgrade und Maintenance Manual RX2540 M1...
  • Seite 419 Bedienbare Laufwerke Bild 289: Optisches Laufwerk entfernen Ê Entfernen Sie das optische Laufwerk. Bild 290: Entfernen Sie die ODD-Riegel. Ê Entfernen Sie die beiden Schrauben. Upgrade und Maintenance Manual RX2540 M1...
  • Seite 420 Bedienbare Laufwerke Bild 291: ODD-Riegel in den Frontkäfig einbauen Ê Drehen Sie den ODD-Riegel um 180 Ê Befestigen Sie den ODD-Riegel mit zwei Schrauben (M2 x 4 mm, PH0, 0,2 Nm). Bild 292: Abdeckplatte einbauen Ê Bauen Sie die Abdeckung des Frontpanel-Moduls ein. Ê...

  • Seite 421: Abschließende Schritte

    Bedienbare Laufwerke 12.3.2.3 Abschließende Schritte "Frontpanel-Käfig einbauen" auf Seite 484 Ê "Lüfterbox einbauen" auf Seite 394 Ê "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 106 Ê Upgrade und Maintenance Manual RX2540 M1...

  • Seite 422: Optisches Laufwerk (Odd) Austauschen

    Bedienbare Laufwerke 12.3.3 Optisches Laufwerk (ODD) austauschen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Werkzeug: Steckschlüssel 5 mm 12.3.3.1 Vorbereitende Schritte Ê Bitten Sie den Systemadministrator, alle Backup- und optischen Speichermedien aus dem Backup- oder optischen Laufwerk auszuwerfen, bevor Sie das Laufwerk aus dem Server entfernen. "BitLocker-Funktionalität anhalten"...

  • Seite 423: Lto-Laufwerk Nur Für 2,5-Zoll-Version

    Bedienbare Laufwerke 12.4 LTO-Laufwerk nur für 2,5-Zoll-Version 12.4.1 LTO-Laufwerk einbauen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Werkzeug: Schraubendreher PH2 12.4.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen" auf Seite 64 Ê...

  • Seite 424: Lüftungsgitter Ausbauen

    Bedienbare Laufwerke 12.4.1.2 Lüftungsgitter ausbauen Bild 293: Lüftungsgitter ausbauen Ê Entfernen Sie die 4 Schrauben Bewahren Sie die 4 Schrauben auf, da sie zur Befestigung des LTO- Laufwerks verwendet werden. Ê Bauen Sie das Lüftungsgitter aus. ACHTUNG! Bewahren Sie die Leerblende (Lüftungsgitter) auf. Setzen Sie in nicht verwendete Laufwerkseinbauplätze immer Leermodule ein, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.

  • Seite 425: Lto-Laufwerk Einbauen

    Bedienbare Laufwerke 12.4.1.3 LTO-Laufwerk einbauen Bild 294: LTO-Laufwerk einbauen (A) Ê Schieben Sie das LTO-Laufwerk in den Einbauplatz. Upgrade und Maintenance Manual RX2540 M1...
  • Seite 426 Bedienbare Laufwerke Bild 295: LTO-Laufwerk einbauen (B) Ê Befestigen Sie das LTO-Laufwerk mit 4 Schrauben (M3 x 6 mm Senkkopf, 0,6 Nm). Upgrade und Maintenance Manual RX2540 M1...
  • Seite 427 Bedienbare Laufwerke Bild 296: LTO einbauen (B) Ê Ziehen Sie die Kabel des Frontpanels C1, das USB 3.0 (C2) und das optische Laufwerk (C3, C5) durch den Einbauplatz, siehe Kapitel "Einbau eines optischen Laufwerks" auf Seite 411. Ê Schieben Sie das Frontpanel-Modul vorsichtig in den Einbauplatz. Upgrade und Maintenance Manual RX2540 M1...
  • Seite 428 Bedienbare Laufwerke Bild 297: Frontpanel-Modul einbauen Ê Achten Sie darauf, dass die markierte Aussparung im Verriegelungshebel eingerastet ist (1). ACHTUNG! Nur bei Installationen mit LTO-Laufwerk: Die Vorderseite des Frontpanels ist nicht plan mit dem Gehäuse des Servers, da das Laufwerk zu lang ist. Ê...
  • Seite 429 Bedienbare Laufwerke LTO 4/5/6 Bild 298: Kabel an das LTO 4/5/6 anschließen Ê Schließen Sie das Kabel C30 an das LTO 4/5/6-Laufwerk an (1). Ê Verbinden Sie den Netzstecker des Kabels C30 mit Kabel C31 (2). Ê Verbinden Sie den SAS-Stecker des Kabels C30 mit dem MLC1-Anschluss des PSAS-Controllers (3).

  • Seite 430: Abschließende Schritte

    Bedienbare Laufwerke LTO 3 Bild 299: Kabel an das LTO 3 anschließen Ê Schließen Sie das Kabel C30 an das LTO 3-Laufwerk an (1). Ê Schließen Sie das Netzadapterkabel C34 an das LTO 3-Laufwerk an (2). Verwenden Sie nicht den Stromanschluss von Kabel C30. Kabel C30 kombiniert Strom- und SAS-Anschluss, der Stromanschluss wird jedoch nicht in dieser Version verwendet! (1).

  • Seite 431: Lto-Laufwerk Ausbauen

    Bedienbare Laufwerke "BitLocker-Funktionalität fortsetzen" auf Seite 106 Ê 12.4.2 LTO-Laufwerk ausbauen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Werkzeug: Schraubendreher PH 2 12.4.2.1 Vorbereitende Schritte Ê Bitten Sie den Systemadministrator, alle Backup- und optischen Speichermedien aus dem Backup- oder optischen Laufwerk auszuwerfen, bevor Sie das Laufwerk aus dem Server entfernen.

  • Seite 432: Lto-Laufwerk Ausbauen

    Bedienbare Laufwerke 12.4.2.2 LTO-Laufwerk ausbauen LTO 4/5/6 Bild 300: Kabel trennen Ê Trennen Sie den Anschluss (1) und (2). Upgrade und Maintenance Manual RX2540 M1...
  • Seite 433 Bedienbare Laufwerke LTO 3 Bild 301: Kabel trennen Ê Trennen Sie den Anschluss (1), (2) und (3). Bild 302: Ein LTO-Laufwerk ausbauen Upgrade und Maintenance Manual RX2540 M1...
  • Seite 434 Bedienbare Laufwerke Ê Entfernen Sie die Schraube. Bild 303: LTO-Laufwerk ausbauen Ê Entriegeln Sie den Frontpanel-Käfig, wie in Abschnitt "Frontpanel-Käfig entfernen" auf Seite 478 beschrieben. Ê Ziehen Sie den Frontpanel-Käfig heraus. Upgrade und Maintenance Manual RX2540 M1...
  • Seite 435 Bedienbare Laufwerke Bild 304: LTO-Laufwerk ausbauen Ê Entfernen Sie die 4 Schrauben Upgrade und Maintenance Manual RX2540 M1...
  • Seite 436 Bedienbare Laufwerke Bild 305: LTO-Laufwerk ausbauen Ê Ziehen Sie das LTO-Laufwerk heraus. Bild 306: Lüftungsgitter in den Frontkäfig einbauen Ê Setzen Sie die Lüftungsgitter ein. Ê Befestigen Sie das Lüftungsgitter mit vier Schrauben. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 437: Abschließende Schritte

    Bedienbare Laufwerke Ê Bauen Sie den Frontpanel-Käfig ein, wie in Abschnitt "Frontpanel-Käfig einbauen" auf Seite 484 beschrieben. 12.4.2.3 Abschließende Schritte "Lüfterbox einbauen" auf Seite 394 Ê "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê...

  • Seite 438: Ein Lto-Laufwerk Austauschen

    Bedienbare Laufwerke 12.4.3 Ein LTO-Laufwerk austauschen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Werkzeug: Steckschlüssel 5 mm 12.4.3.1 Vorbereitende Schritte Ê Bitten Sie den Systemadministrator, alle Backup- und optischen Speichermedien aus dem Backup- oder optischen Laufwerk auszuwerfen, bevor Sie das Laufwerk aus dem Server entfernen. "BitLocker-Funktionalität anhalten"...

  • Seite 439: Rdx-Laufwerk Nur Für 2,5-Zoll-Version

    Bedienbare Laufwerke 12.5 RDX-Laufwerk nur für 2,5-Zoll-Version 12.5.1 RDX-Laufwerk einbauen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Werkzeug: Schraubendreher PH2 12.5.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen" auf Seite 64 Ê...

  • Seite 440: Rdx-Laufwerk Vorbereiten

    Bedienbare Laufwerke 12.5.1.2 RDX-Laufwerk vorbereiten Bild 307: Schienen in das RDX-Laufwerk einbauen (A) Ê Befestigen Sie die beiden Schienen mit je zwei Schrauben (Zylinderschraube, M3 x 5 mm; PZ2, 0,6 Nm; 4 Schrauben sind Teil des RDX-Adaptersatzes). Die Schrauben müssen in der Mitte der Schlitzlöcher befestigt werden.
  • Seite 441 Bedienbare Laufwerke Bild 308: RDX-Laufwerk einbauen (B) Ê Bauen Sie das RDX-Laufwerk mit der Unterseite nach oben ein. Ê Befestigen Sie die 4 Schrauben. (Verwenden Sie die Schrauben, mit denen zuvor das Lüftungsgitter befestigt war, M3 x 6 mm, Senkkopf, 0,6 Nm, C26192-Y10-C111).

  • Seite 442: Frontpanel-Käfig Einbauen

    Bedienbare Laufwerke 12.5.1.3 Frontpanel-Käfig einbauen "Frontpanel-Käfig einbauen" auf Seite 484 Ê Bild 309: Kabel an das RDX-Laufwerk anschließen (A) Ê Schließen Sie das Netzadapterkabel C34 an den Anschluss am RDX- Laufwerk an (1). Ê Schließen Sie das Kabel C34 an den Anschluss von Kabel C31 an (2). Ê...
  • Seite 443 Bedienbare Laufwerke Bild 310: Kabel an das RDX-Laufwerk anschließen (B) Ê Schließen Sie das USB-Kabel C35 an den USB-A-Anschluss des RDX- Laufwerks an (1). Ê Schließen Sie das USB-Kabel C35 an den USB-Anschluss USB 3.0 INT auf dem System Board an (2). Upgrade und Maintenance Manual RX2540 M1...
  • Seite 444 Bedienbare Laufwerke Bild 311: Kabel an das RDX-Laufwerk anschließen (C) Ê Stecken Sie das Kabel in die Kabelführung (mittlere Schicht) (1). Ê Drücken Sie das Kabel in die Schiene (2). Upgrade und Maintenance Manual RX2540 M1...

  • Seite 445: Abschließende Schritte

    Bedienbare Laufwerke Bild 312: Kabel an das RDX-Laufwerk anschließen (D) Ê Verlegen Sie das USB-Kabel wie abgebildet. 12.5.1.4 Abschließende Schritte "Lüfterbox einbauen" auf Seite 394 Ê "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê...

  • Seite 446: Rdx-Laufwerk Ausbauen

    Bedienbare Laufwerke 12.5.2 RDX-Laufwerk ausbauen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Werkzeug: Schraubendreher PH 2 12.5.2.1 Vorbereitende Schritte Ê Bitten Sie den Systemadministrator, alle Backup- und optischen Speichermedien aus dem Backup- oder optischen Laufwerk auszuwerfen, bevor Sie das Laufwerk aus dem Server entfernen. "BitLocker-Funktionalität anhalten"...

  • Seite 447: Rdx-Laufwerk Ausbauen

    Bedienbare Laufwerke 12.5.2.2 RDX-Laufwerk ausbauen Bild 313: Kabel trennen Ê Trennen Sie den Anschluss (1), (2) und (3). Wenn Sie das RDX-Laufwerk zwar entfernen, jedoch nicht austauschen möchten, können Sie das USB-Kabel C35 vom System Board und das Netzadapterkabel C34 entfernen. "Frontpanel-Käfig entfernen"...
  • Seite 448 Bedienbare Laufwerke Bild 314: RDX-Laufwerk ausbauen Ê Entfernen Sie die 4 Schrauben Ê Ziehen Sie das RDX-Laufwerk heraus. Bild 315: Lüftungsgitter in den Frontkäfig einbauen Ê Setzen Sie die Lüftungsgitter ein. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 449: Abschließende Schritte

    Bedienbare Laufwerke Ê Befestigen Sie das Lüftungsgitter mit vier Schrauben. "Frontpanel-Käfig einbauen" auf Seite 484 Ê 12.5.2.3 Abschließende Schritte "Lüfterbox einbauen" auf Seite 394 Ê "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê "BitLocker-Funktionalität fortsetzen"...

  • Seite 450: Rdx-Laufwerk Einbauen

    Bedienbare Laufwerke 12.5.3.3 RDX-Laufwerk einbauen "RDX-Laufwerk einbauen" auf Seite 439 Ê 12.5.3.4 Abschließende Schritte "Frontpanel-Käfig einbauen" auf Seite 484 Ê "Lüfterbox einbauen" auf Seite 394 Ê "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê...

  • Seite 451: Frontpanel Und Externe Front-Anschlüsse

    Frontpanel und externe Front- Anschlüsse Sicherheitshinweise ACHTUNG! Stellen Sie beim Einsetzen des Frontpanel-Moduls in den Server ● sicher, dass Sie keine der angeschlossenen Kabel einklemmen oder überdehnen. Leiterplatten und gelötete Teile der internen Optionen sind ● ungeschützt und können durch statische Elektrizität beschädigt werden.

  • Seite 452: Vorbereitende Schritte

    Frontpanel und externe Front-Anschlüsse Um zu verhindern, dass beim Austausch des System Boards die Nicht- Standardeinstellungen verloren gehen, wird automatisch ein Backup von wichtigen Systemkonfigurationsdaten vom System Board NVRAM auf dem Chassis-ID-EPROM gespeichert. Nach Austausch des System Boards werden die Backup-Daten vom Chassis-ID-Board auf dem neuen System Board wiederhergestellt.

  • Seite 453: Frontpanel-Modul Entfernen

    Frontpanel und externe Front-Anschlüsse 13.1.1.2 Frontpanel-Modul entfernen Bild 316: Frontpanel-Kabel trennen Ê Lösen Sie das Frontpanel-Kabel vom System Board (1). Ê Trennen Sie gegebenenfalls das Front-VGA-Kabel vom System Board (2). Ê Trennen Sie gegebenenfalls das Front-USB 3.0-Kabel vom System Board (3).
  • Seite 454 Frontpanel und externe Front-Anschlüsse Bild 317: Kabelbinder anbringen Ê Entfernen Sie den Kabelbinder, Ê Schieben Sie die Rasthaken nach oben (siehe 4 im oberen Bild), um den Verriegelungsmechanismus zu lösen. Ê Schieben Sie das Frontpanel-Modul vorsichtig aus dem Einbauplatz (siehe 5 im oberen Bild).
  • Seite 455 Frontpanel und externe Front-Anschlüsse Bild 318: Ausgebautes Frontpanel-Modul Frontpanel-Kabel Front USB3.0-Kabel Front-VGA-Karte mit Kabel Stromversorgungskabel für optisches Laufwerk Datenkabel für optisches Laufwerk Ê Entfernen Sie das Kabel aus dem gewünschten Element. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 456: Frontpanel-Modul Einbauen

    Frontpanel und externe Front-Anschlüsse Bild 319: Kabelbinder Ê Öffnen Sie den Kabelbinder des gewünschten Elements. 13.1.1.3 Frontpanel-Modul einbauen Bild 320: Kabelbinder Ê Befestigen Sie das Frontpanel-Kabel und das VGA-Kabel (sofern vorhanden) jeweils mit einem Kabelbinder. Upgrade und Maintenance Manual RX2540 M1...
  • Seite 457 Frontpanel und externe Front-Anschlüsse Bild 321: Frontpanel-Modul einbauen Ê Schließen Sie das Frontpanel-Kabel an (1). Ê Schließen Sie gegebenenfalls das Front-USB3.0-Kabel an (2). Ê Schließen Sie gegebenenfalls das Front-VGA-Kabel an (3). Ê Schließen Sie gegebenenfalls das Daten- und das Stromversorgungskabel an (4 und 5).
  • Seite 458 Frontpanel und externe Front-Anschlüsse Bild 322: Frontpanel-Modul einbauen (B) Ê Führen Sie die Kabel wie dargestellt durch die Öffnungen. Upgrade und Maintenance Manual RX2540 M1...
  • Seite 459 Frontpanel und externe Front-Anschlüsse Bild 323: Kabelbinder anbringen Ê Bringen Sie wie dargestellt einen Kabelbinder an. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 460: Abschließende Schritte

    Frontpanel und externe Front-Anschlüsse Bild 324: Frontpanel-Kabel anschließen Ê Schließen Sie das Frontpanel-Kabel an das System Board an (1). Ê Schließen Sie gegebenenfalls das Front-VGA-Kabel vom System Board an (2). Ê Schließen Sie gegebenenfalls das Front-USB3.0-Kabel vom System Board an (3). Ê...

  • Seite 461: Frontpanel-Board 3,5-Zoll-Versionen

    Frontpanel und externe Front-Anschlüsse "Backup / Wiederherstellung der Systeminformationen überprüfen" auf Ê Seite 90 Ê Speichern Sie die Systeminformationen des Servers auf dem im Frontpanel- Board integrierten Chassis-ID-EPROM. Weitere Informationen darüber, wie Sie das ChassisId_Prom-Tool erhalten und verwenden können, finden Sie in Abschnitt "Chassis ID PROM Tool"...

  • Seite 462: Vorbereitende Schritte

    Frontpanel und externe Front-Anschlüsse ACHTUNG! Aus diesem Grund darf das Frontpanel-Modul nicht zeitgleich mit dem System Board ausgetauscht werden. Falls doch beide Komponenten gleichzeitig ausgetauscht werden, kann die Wiederherstellung der Systemkonfigurationsdaten auf dem System Board fehlschlagen. 13.2.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê...

  • Seite 463: Frontpanel-Board Einbauen

    Frontpanel und externe Front-Anschlüsse Ê Lösen Sie die drei Nasen. Ê Entfernen Sie das Frontpanel-Board 13.2.1.4 Frontpanel-Board einbauen Bild 326: Frontpanel-Board einbauen Ê Setzen Sie die Frontpanel-Board ein. 13.2.1.5 Frontpanel-Modul einbauen "Frontpanel-Modul einbauen" auf Seite 456 Ê 13.2.1.6 Abschließende Schritte "Lüfterbox einbauen"...

  • Seite 464: Front-Vga-Anschluss 3,5-Zoll-Version

    Frontpanel und externe Front-Anschlüsse Ê Speichern Sie die Systeminformationen des Servers auf dem im Frontpanel- Board integrierten Chassis-ID-EPROM. Weitere Informationen darüber, wie Sie das ChassisId_Prom-Tool erhalten und verwenden können, finden Sie in Abschnitt "Chassis ID PROM Tool" auf Seite 110. "SVOM Boot Watchdog-Funktion aktivieren"...

  • Seite 465: Frontpanel-Modul Vorbereiten

    Frontpanel und externe Front-Anschlüsse 13.3.1.3 Frontpanel-Modul vorbereiten Bild 327: Front-VGA-Abdeckung entfernen Ê Lösen Sie die VGA-Abdeckung durch Einschieben eines Schlitzschraubendrehers von der Frontpanel-Abdeckung (1). Ê Entfernen Sie die VGA-Abdeckung (2). Upgrade und Maintenance Manual RX2540 M1...

  • Seite 466: Front-Vga Installieren

    Frontpanel und externe Front-Anschlüsse 13.3.1.4 Front-VGA installieren Bild 328: Front-VGA-Karte einbauen Ê Setzen Sie die Front-VGA-Karte wie dargestellt ein, wobei der längere Anschluss nach unten weist. Bild 329: Front-VGA -Anschluss montieren Ê Befestigen Sie die Front-VGA-Karte mit zwei Schrauben. 13.3.1.5 Frontpanel-Modul einbauen "Frontpanel-Modul einbauen"...

  • Seite 467: Frontpanel Und Externe Front-Anschlüsse

    Frontpanel und externe Front-Anschlüsse 13.3.1.6 Abschließende Schritte "Lüfterbox einbauen" auf Seite 394 Ê "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten" auf Seite 77 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 106 Ê 13.3.2 Front-VGA-Anschluss entfernen Field Replaceable Unit Hardware: 10 Minuten...

  • Seite 468: Front-Vga-Kabel Entfernen

    Frontpanel und externe Front-Anschlüsse 13.3.2.3 Front-VGA-Kabel entfernen Bild 330: Front-VGA-Karte ausbauen Ê Entfernen Sie die beiden Schrauben der Front-VGA-Karte. Ê Entfernen Sie die Front-VGA-Karte. Bild 331: Front-VGA-Abdeckung einbauen Ê Setzen Sie die Front-VGA-Abdeckung ein. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 469: Frontpanel-Modul Einbauen

    Frontpanel und externe Front-Anschlüsse 13.3.2.4 Frontpanel-Modul einbauen "Frontpanel-Modul einbauen" auf Seite 456 Ê 13.3.2.5 Abschließende Schritte "Lüfterbox einbauen" auf Seite 394 Ê "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten" auf Seite 77 Ê...

  • Seite 470: Neuen Front-Vga-Anschluss Installieren

    Frontpanel und externe Front-Anschlüsse 13.3.3.4 Neuen Front-VGA-Anschluss installieren Ê Installieren Sie den neuen Front-VGA-Anschluss, wie in Abschnitt "Front- VGA installieren" auf Seite 466 beschrieben. 13.3.3.5 Frontpanel-Modul einbauen "Frontpanel-Modul einbauen" auf Seite 456. Ê 13.3.3.6 Abschließende Schritte "Lüfterbox einbauen" auf Seite 394 Ê...

  • Seite 471: Front-Usb 3.0-Anschluss 3,5-Zoll-Version

    Frontpanel und externe Front-Anschlüsse 13.4 Front-USB 3.0-Anschluss 3,5-Zoll-Version 13.4.1 Front-USB3.0-Anschluss installieren Field Replaceable Unit Hardware: 10 Minuten (FRU) Werkzeug: Steckschlüssel 5 mm 13.4.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Defekte Server ermitteln" auf Seite 61 Ê "Server herunterfahren" auf Seite 63 Ê...

  • Seite 472: Front-Usb3.0-Anschluss Vorbereiten

    Frontpanel und externe Front-Anschlüsse 13.4.1.3 Front-USB3.0-Anschluss vorbereiten Bild 332: Dichtungen aufkleben Ê Kleben Sie die selbstklebenden Dichtungen auf den Front-USB3.0- Anschluss. Bild 333: Front-USB3.0-Anschluss einsetzen Ê Schieben Sie den Front-USB3.0-Anschluss in das Front-Panel-Modul. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 473: Front-Usb3.0-Anschluss Installieren

    Frontpanel und externe Front-Anschlüsse 13.4.1.4 Front-USB3.0-Anschluss installieren Bild 334: Front-USB3.0-Anschluss befestigen Ê Befestigen Sie den Front-USB3.0-Anschluss mit zwei Schrauben. ACHTUNG! Ziehen Sie die Schraube nicht zu fest an (Drehmoment: 0,4 Nm)! 13.4.1.5 Frontpanel-Modul einbauen "Frontpanel-Modul einbauen" auf Seite 456 Ê 13.4.1.6 Abschließende Schritte "Lüfterbox einbauen"...

  • Seite 474: Front-Usb3.0-Anschluss Entfernen

    Frontpanel und externe Front-Anschlüsse 13.4.2 Front-USB3.0-Anschluss entfernen Field Replaceable Unit Hardware: 10 Minuten (FRU) Werkzeug: Steckschlüssel 5 mm 13.4.2.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Defekte Server ermitteln" auf Seite 61 Ê "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen"...

  • Seite 475: Front-Usb3.0-Anschluss Entfernen

    Frontpanel und externe Front-Anschlüsse 13.4.2.3 Front-USB3.0-Anschluss entfernen Bild 335: Front-USB3.0-Anschluss entfernen Ê Entfernen Sie die beiden Schrauben. Ê Lösen Sie den Front-USB3.0-Anschluss. 13.4.2.4 Frontpanel-Modul einbauen "Frontpanel-Modul einbauen" auf Seite 456 Ê 13.4.2.5 Abschließende Schritte "Lüfterbox einbauen" auf Seite 394 Ê "Erneute Montage"...

  • Seite 476: Front-Usb3.0-Anschluss Austauschen

    Frontpanel und externe Front-Anschlüsse 13.4.3 Front-USB3.0-Anschluss austauschen Field Replaceable Unit Hardware: 15 Minuten (FRU) Werkzeug: Steckschlüssel 5 mm 13.4.3.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Defekte Server ermitteln" auf Seite 61 Ê "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen"...

  • Seite 477: Frontpanel-Modul 2,5-Zoll-Versionen

    Frontpanel und externe Front-Anschlüsse "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten" auf Seite 77 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 106 Ê 13.5 Frontpanel-Modul 2,5-Zoll-Versionen 13.5.1 Frontpanel-Modul austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Software: 5 Minuten...

  • Seite 478: Vorbereitende Schritte

    Frontpanel und externe Front-Anschlüsse 13.5.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 81 Ê "Defekte Server ermitteln" auf Seite 61 Ê "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen" auf Seite 64 Ê "Auf die Komponente zugreifen"...
  • Seite 479 Frontpanel und externe Front-Anschlüsse Bild 337: Frontpanel-Käfig entfernen (A) Ê Drücken Sie den Hebel nach unten, um den Frontpanel-Käfig zu entriegeln (1). Ê Schieben Sie den Frontpanel-Käfig in Pfeilrichtung (2). Bild 338: Frontpanel-Käfig entfernen (B) Ê Entfernen Sie den Frontpanel-Käfig aus dem Einbauplatz. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 480: Frontpanel-Modul Entfernen

    Frontpanel und externe Front-Anschlüsse 13.5.1.3 Frontpanel-Modul entfernen Bild 339: Frontpanel-Modul entfernen Ê Entfernen Sie die Schraube (siehe Kreis). Upgrade und Maintenance Manual RX2540 M1...
  • Seite 481 Frontpanel und externe Front-Anschlüsse Bild 340: Frontpanel-Modul entfernen Ê Schieben Sie das Frontpanel-Modul in Pfeilrichtung. Ê Nehmen Sie das Frontpanel-Modul vorsichtig aus dem Einbauplatz. Bild 341: Ausgebautes Frontpanel-Modul Upgrade und Maintenance Manual RX2540 M1...

  • Seite 482: Frontpanel-Modul Einbauen

    Frontpanel und externe Front-Anschlüsse Frontpanel Front VGA Front USB3.0 Ê Entfernen Sie das Kabel aus dem gewünschten Element. Ê Entfernen Sie gegebenenfalls den Kabelbinder. 13.5.1.4 Frontpanel-Modul einbauen Bild 342: Frontpanel-Modul einbauen Ê Schließen Sie gegebenenfalls das Frontpanel-Kabel an (1). Ê Schließen Sie gegebenenfalls das Front-VGA-Kabel an (2). Ê...
  • Seite 483 Frontpanel und externe Front-Anschlüsse ACHTUNG! Der Kabelbinder (1) ist notwendig, um zu verhindern, dass das Frontpanel-Kabel beim Einstecken einer ID-Karte getrennt wird. Bild 343: Frontpanel-Modul einbauen (B) Ê Führen Sie die Kabel wie dargestellt durch die Öffnungen. Ê Setzen Sie das Frontpanel-Modul in den Frontpanel-Käfig ein (siehe Pfeil). Ê...

  • Seite 484: Frontpanel-Käfig Einbauen

    Frontpanel und externe Front-Anschlüsse 13.5.1.5 Frontpanel-Käfig einbauen Bild 344: Frontpanel-Käfig einbauen Ê Führen Sie die Kabel durch die Öffnungen. Ê Setzen Sie den Frontpanel-Käfig in das Gehäuse ein (siehe Pfeil). Ê Setzen Sie die ID-Karte ein, siehe Bild 416 auf Seite 580.
  • Seite 485 Frontpanel und externe Front-Anschlüsse Bild 345: Frontpanel-Kabel anschließen Ê Schließen Sie das Frontpanel-Kabel an das System Board an (1). Ê Schließen Sie gegebenenfalls das Front-VGA-Kabel vom System Board an (2). Ê Verbinden Sie das Front-USB 3.0-Kabel vom System Board (3). Ê...
  • Seite 486 Frontpanel und externe Front-Anschlüsse Bei Installationen mit LTO-Laufwerk Bild 346: Verriegelungsaussparungspunkt und Schraube für Installationen mit LTO- Laufwerk Verriegelungsaussparungs- Schraube zum Befestigen des punkt Frontpanel-Käfigs bei eingebautem LTO-Laufwerk. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 487: Abschließende Schritte

    Frontpanel und externe Front-Anschlüsse Bei Installationen ohne LTO-Laufwerk Bild 347: Verriegelungsaussparungspunkt für Installationen ohne LTO-Laufwerk 13.5.1.6 Abschließende Schritte "Lüfterbox einbauen" auf Seite 394 Ê "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten" auf Seite 77 Ê...

  • Seite 488: Frontpanel-Board 2,5-Zoll-Versionen

    Frontpanel und externe Front-Anschlüsse 13.6 Frontpanel-Board 2,5-Zoll-Versionen 13.6.1 Frontpanel-Board austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Software: 5 Minuten Werkzeug: – Schlitzschraubendreher – Steckschlüssel 5 mm Hinweis zum Backup bzw. zur Wiederherstellung der Systeminformationen Das Frontpanel-Modul umfasst den Chassis-ID-EPROM, der Systeminformationen wie Servername und -modell, Gehäusetyp, Seriennummer und Herstellungsdaten enthält.

  • Seite 489: Frontpanel-Modul Entfernen

    Frontpanel und externe Front-Anschlüsse "Auf die Komponente zugreifen" auf Seite 65 Ê "Lüfterbox entfernen" auf Seite 392 Ê 13.6.1.2 Frontpanel-Modul entfernen "Frontpanel-Käfig entfernen" auf Seite 478 Ê 13.6.1.3 Frontpanel-Board entfernen Bild 348: Frontpanel-Board entfernen Ê Lösen Sie die vier Haken. Ê...

  • Seite 490: Frontpanel-Board Einbauen

    Frontpanel und externe Front-Anschlüsse 13.6.1.4 Frontpanel-Board einbauen Bild 349: Frontpanel-Board einbauen Ê Setzen Sie das Frontpanel-Board hinter den beiden kleinen Haken unten ein (siehe Kreise). Ê Drücken Sie das Frontpanel-Board in Pfeilrichtung, bis es einrastet. 13.6.1.5 Frontpanel-Modul einbauen "Frontpanel-Modul einbauen" auf Seite 482 Ê...

  • Seite 491: Front-Vga-Anschluss 2,5-Zoll-Version

    Frontpanel und externe Front-Anschlüsse Ê Speichern Sie die Systeminformationen des Servers auf dem im Frontpanel- Board integrierten Chassis-ID-EPROM. Weitere Informationen darüber, wie Sie das ChassisId_Prom-Tool erhalten und verwenden können, finden Sie in Abschnitt "Chassis ID PROM Tool" auf Seite 110. "SVOM Boot Watchdog-Funktion aktivieren"...

  • Seite 492: Frontpanel-Modul Vorbereiten

    Frontpanel und externe Front-Anschlüsse 13.7.1.3 Frontpanel-Modul vorbereiten Bild 350: Front-VGA-Abdeckung entfernen Ê Lösen Sie die VGA-Abdeckung durch Einschieben eines Schlitzschraubendrehers von der Frontpanel-Abdeckung (1). Ê Ziehen Sie die VGA-Abdeckung aus dem Frontpanel-Modul. 13.7.1.4 Front-VGA installieren Bild 351: Front-VGA-Karte einbauen Upgrade und Maintenance Manual RX2540 M1...

  • Seite 493: Frontpanel-Modul Einbauen

    Frontpanel und externe Front-Anschlüsse Ê Setzen Sie die Front-VGA-Karte wie dargestellt ein, wobei der längere Anschluss nach unten weist. Bild 352: Front-VGA -Anschluss montieren Ê Befestigen Sie die Front-VGA-Karte mit zwei Schrauben. 13.7.1.5 Frontpanel-Modul einbauen "Frontpanel-Modul einbauen" auf Seite 482 Ê...

  • Seite 494: Front-Vga-Anschluss Entfernen

    Frontpanel und externe Front-Anschlüsse 13.7.2 Front-VGA-Anschluss entfernen Field Replaceable Unit Hardware: 10 Minuten (FRU) Werkzeug: Steckschlüssel 5 mm 13.7.2.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Defekte Server ermitteln" auf Seite 61 Ê "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen"...

  • Seite 495: Front-Vga-Kabel Entfernen

    Frontpanel und externe Front-Anschlüsse 13.7.2.3 Front-VGA-Kabel entfernen Bild 353: Front-VGA -Anschluss montieren Ê Entfernen Sie die beiden Schrauben der Front-VGA-Karte. Ê Entfernen Sie die Front-VGA-Karte. Bild 354: Front-VGA-Abdeckung einbauen Ê Setzen Sie die Front-VGA-Abdeckung von vorne ein, bis sie einrastet (siehe Kreis).

  • Seite 496: Frontpanel-Modul Einbauen

    Frontpanel und externe Front-Anschlüsse 13.7.2.4 Frontpanel-Modul einbauen "Frontpanel-Modul einbauen" auf Seite 482 Ê 13.7.2.5 Abschließende Schritte "Lüfterbox einbauen" auf Seite 394 Ê "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten" auf Seite 77 Ê...

  • Seite 497: Neuen Front-Vga-Anschluss Installieren

    Frontpanel und externe Front-Anschlüsse 13.7.3.4 Neuen Front-VGA-Anschluss installieren Ê Installieren Sie den neuen Front-VGA-Anschluss, wie in Abschnitt "Front- VGA-Anschluss installieren" auf Seite 491 beschrieben. 13.7.3.5 Frontpanel-Modul einbauen "Frontpanel-Modul einbauen" auf Seite 482. Ê 13.7.3.6 Abschließende Schritte "Lüfterbox einbauen" auf Seite 394 Ê...

  • Seite 498: Frontpanel-Modul Entfernen

    Frontpanel und externe Front-Anschlüsse "Lüfterbox entfernen" auf Seite 392 Ê 13.8.1.2 Frontpanel-Modul entfernen "Frontpanel-Käfig entfernen" auf Seite 478 Ê 13.8.1.3 Front-USB3.0-Anschluss vorbereiten Bild 355: Dichtungen aufkleben Ê Kleben Sie die selbstklebenden Dichtungen auf den Front-USB3.0- Anschluss. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 499: Front-Usb3.0-Anschluss Installieren

    Frontpanel und externe Front-Anschlüsse 13.8.1.4 Front-USB3.0-Anschluss installieren Bild 356: Front-USB3.0-Anschluss installieren Ê Schieben Sie den Front-USB3.0-Anschluss in das Front-Panel-Modul. Ê Befestigen Sie den Front-USB 3.0-Anschluss mit den beiden Schrauben (siehe Kreise). ACHTUNG! Ziehen Sie die Schraube nicht zu fest an (Drehmoment: 0,4 Nm)! 13.8.1.5 Frontpanel-Modul einbauen "Frontpanel-Modul einbauen"...

  • Seite 500: Front-Usb3.0-Anschluss Entfernen

    Frontpanel und externe Front-Anschlüsse "BitLocker-Funktionalität fortsetzen" auf Seite 106 Ê 13.8.2 Front-USB3.0-Anschluss entfernen Field Replaceable Unit Hardware: 10 Minuten (FRU) Werkzeug: Steckschlüssel 5 mm 13.8.2.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Defekte Server ermitteln" auf Seite 61 Ê "Server herunterfahren"...

  • Seite 501: Front-Usb3.0-Anschluss Entfernen

    Frontpanel und externe Front-Anschlüsse 13.8.2.3 Front-USB3.0-Anschluss entfernen Bild 357: Front-USB3.0-Anschluss entfernen Ê Entfernen Sie die beiden Schrauben (1). Ê Lösen Sie den Front-USB3.0-Anschluss (2). 13.8.2.4 Frontpanel-Modul einbauen "Frontpanel-Modul einbauen" auf Seite 482 Ê 13.8.2.5 Abschließende Schritte "Lüfterbox einbauen" auf Seite 394 Ê...

  • Seite 502: Front-Usb3.0-Anschluss Austauschen

    Frontpanel und externe Front-Anschlüsse 13.8.3 Front-USB3.0-Anschluss austauschen Field Replaceable Unit Hardware: 15 Minuten (FRU) Werkzeug: Steckschlüssel 5 mm 13.8.3.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Defekte Server ermitteln" auf Seite 61 Ê "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen"...

  • Seite 503: Frontpanel-Modul Am Rack-Befestigungswinkel

    Frontpanel und externe Front-Anschlüsse "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten" auf Seite 77 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 106 Ê 13.9 Frontpanel-Modul am Rack- Befestigungswinkel 13.9.1 Frontpanel-Modul am Rack-Befestigungswinkel austauschen Field Replaceable Unit Hardware: 10 Minuten...

  • Seite 504: Frontpanel-Modul Vom Rack-Befestigungswinkel Entfernen

    Frontpanel und externe Front-Anschlüsse ACHTUNG! Aus diesem Grund darf das Frontpanel-Modul nicht zeitgleich mit dem System Board ausgetauscht werden. Falls doch beide Komponenten gleichzeitig ausgetauscht werden, kann die Wiederherstellung der Systemkonfigurationsdaten auf dem System Board fehlschlagen. 13.9.1.1 Frontpanel-Modul vom Rack-Befestigungswinkel entfernen Bild 358: Frontpanel-Kabel trennen Ê...
  • Seite 505 Frontpanel und externe Front-Anschlüsse Bild 359: Schrauben entfernen Ê Entfernen Sie die beiden Schrauben. Bild 360: Frontpanel-Modul entfernen Ziehen Sie das Kabel vorsichtig heraus. Ê Upgrade und Maintenance Manual RX2540 M1...

  • Seite 506: Frontpanel-Modul Am Rack-Befestigungswinkel Einbauen

    Frontpanel und externe Front-Anschlüsse 13.9.1.2 Frontpanel-Modul am Rack-Befestigungswinkel einbauen Bild 361: Frontpanel-Kabel am Frontpanel-Modul anschließen Ê Verlegen Sie das Kabel wie abgebildet. Bild 362: Frontpanel am Rack-Befestigungswinkel einbauen Ê Schieben Sie das Frontpanel auf den Rack-Befestigungswinkel. Upgrade und Maintenance Manual RX2540 M1...
  • Seite 507 Frontpanel und externe Front-Anschlüsse Bild 363: Schrauben einsetzen Ê Befestigen Sie das Frontpanel-Modul mit zwei Schrauben. Bild 364: Frontpanel-Kabel anschließen Upgrade und Maintenance Manual RX2540 M1...

  • Seite 508: Abschließende Schritte

    Frontpanel und externe Front-Anschlüsse Ê Stecken Sie das Kabel auf den Anschluss auf dem System Board (1). Ê Schließen Sie den Anschluss (2). Bild 365: Frontpanel-Kabel anschließen Ê Ziehen Sie das Frontpanel-Kabel wie dargestellt durch die Kabelklemmen. 13.9.1.3 Abschließende Schritte "Lüfterbox einbauen"...

  • Seite 509: Id-Kartenhalterung Austauschen

    Frontpanel und externe Front-Anschlüsse "SVOM Boot Watchdog-Funktion aktivieren" auf Seite 98 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 106 Ê 13.9.2 ID-Kartenhalterung austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Werkzeug: ohne Werkzeug 13.9.2.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Defekte Server ermitteln"...
  • Seite 510 Frontpanel und externe Front-Anschlüsse Bild 366: ID-Kartenhalterung ausbauen (A) Ê Drücken Sie die ID-Kartenhalterung nach unten (1) und schieben Sie sie in Pfeilrichtung (2). Bild 367: ID-Kartenhalterung ausbauen (B) Ê Ziehen Sie die ID-Kartenhalterung heraus. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 511: Id-Kartenhalterung Einbauen

    Frontpanel und externe Front-Anschlüsse 13.9.2.3 ID-Kartenhalterung einbauen Bild 368: ID-Kartenhalterung einbauen Ê Drücken Sie die ID-Kartenhalterung in die vorgesehene Position. Ê Setzen Sie die ID-Karte ein, siehe Bild 416 auf Seite 580. 13.9.2.4 Abschließende Schritte "Lüfterbox einbauen" auf Seite 394 Ê...
  • Seite 512 Frontpanel und externe Front-Anschlüsse Upgrade und Maintenance Manual RX2540 M1...

  • Seite 513: System Board Und Komponenten

    14.1 Grundlegende Informationen CMOS-Batterie ● Für PRIMERGY RX2540 M1 Server benötigen Sie eine CR2032-Batterie. Der CMOS-Speicher (flüchtiger BIOS-Speicher) und die Echtzeituhr werden von einer Lithium-Knopfzelle (CMOS-Batterie) betrieben. Diese Knopfzelle ist je nach Umgebungstemperatur und Nutzung bis zu zehn Jahre haltbar.

  • Seite 514: Cmos-Batterie Austauschen

    System Board und Komponenten Das System Board wird optional mit einem TPM (Trusted Platform Module) ausgestattet. Dieses Modul ermöglicht Dritt-Hersteller-Programmen die Speicherung von Schlüsselinformationen, z.B. Laufwerksverschlüsselung mittels Windows Bitlocker Drive Encryption. DynamicLoM-Modul ● 14.2 CMOS-Batterie austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Werkzeug: ohne Werkzeug;...

  • Seite 515: Vorbereitende Schritte

    System Board und Komponenten 14.2.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 61 Ê "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen" auf Seite 64 Ê "Auf die Komponente zugreifen" auf Seite 65 Ê 14.2.2 Batterie entfernen Bild 369: CMOS-Batterie austauschen (Beispiel) Ê...

  • Seite 516: Cmos-Batterie Einsetzen

    System Board und Komponenten ACHTUNG! Verwenden Sie keine scharfkantigen Werkzeuge wie Schraubendreher, da Sie bei einem Abrutschen die System Board- Komponenten beschädigen können. Ê Hebeln Sie die entladene CMOS-Batterie vorsichtig wie dargestellt aus dem Sockel (3) Ê Entfernen Sie die CMOS-Batterie (4). Entsorgen Sie die CMOS-Batterie nicht im normalen Müll.

  • Seite 517: Abschließende Schritte

    System Board und Komponenten ACHTUNG! Stellen Sie sicher, dass die CMOS-Batterie mit dem Pluspol (Seite mit Beschriftung) nach oben zeigt (siehe Lupenansicht). Ê Drücken Sie die CMOS-Batterie nach unten (2), bis sie einrastet. Ê Stellen Sie sicher, dass die Entriegelungsfeder (3) ordnungsgemäß einrastet.

  • Seite 518: Usb-Flash-Modul (Ufm)

    System Board und Komponenten 14.3 USB-Flash-Modul (UFM) Dieser Abschnitt enthält Informationen zum Installieren, Entfernen und Austausch des USB-Flash-Moduls (UFM). 14.3.1 UFM einbauen Field Replaceable Unit Hardware: 5 Minuten (FRU) Software: 5 Minuten Werkzeug: ohne Werkzeug 14.3.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê...

  • Seite 519: Ufm Einbauen

    System Board und Komponenten 14.3.1.2 UFM einbauen Bild 371: UFM-Kit USB-Flash-Modul (UFM) UFM-Abstandshalter UFM-Nylonschraube Bild 372: UFM-Einbauposition UFM-Anschluss Öffnung für UFM-Abstandshalter Upgrade und Maintenance Manual RX2540 M1...

  • Seite 520: Abschließende Schritte

    System Board und Komponenten Bild 373: UFM einbauen Ê Verbinden Sie das UFM mit dem System Board und stecken Sie dabei den UFM-Abstandshalter in die entsprechende Öffnung. 14.3.1.3 Abschließende Schritte "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê...

  • Seite 521: Softwarekonfiguration

    System Board und Komponenten 14.3.1.4 Softwarekonfiguration Zur Einrichtung der ESXi-Konfiguration ist die VMware ESXi Recovery Tools CD erforderlich. Ein ISO-Image der CD ist im Servicepartnerportal von Fujitsu unter der folgenden HTTPS-Adresse verfügbar: https://globalpartners.ts.fujitsu.com/com/service/ps/Servers/PRIMERGY/ Pages/default.aspx. Ê Melden Sie sich an und wählen Sie Ihren PRIMERGY Server aus.

  • Seite 522: Ufm Entfernen

    System Board und Komponenten 14.3.2 UFM entfernen Field Replaceable Unit Hardware: 5 Minuten (FRU) Werkzeug: Phillips PH0 / (+) No. 0 Schraubendreher 14.3.2.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Defekte Server ermitteln" auf Seite 61 Ê "Server herunterfahren" auf Seite 63 Ê...

  • Seite 523: Abschließende Schritte

    System Board und Komponenten 14.3.2.3 Abschließende Schritte "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten" auf Seite 77 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 106 Ê 14.3.3 UFM austauschen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Software: 5 Minuten...

  • Seite 524: Neues Ufm Einbauen

    System Board und Komponenten 14.3.3.3 Neues UFM einbauen Bild 375: Neues UFM vorbereiten Ê Entfernen Sie die Nylonschraube von der neuen UFM-Baugruppe (1). Ê Entfernen Sie den UFM-Abstandshalter (2). Bild 376: UFM-Baugruppe montieren (B) Upgrade und Maintenance Manual RX2540 M1...
  • Seite 525 System Board und Komponenten Ê Passen Sie das neue UFM in den UFM-Anschluss und den verbleibenden UFM-Abstandshalter ein (1). Ê Befestigen Sie das UFM mit der Nylonschraube (2) am UFM- Abstandshalter. Defektes UFM zerstören ACHTUNG! Das UFM enthält Kundeninformationen (z. B. IP-Adresse, Lizenznummern).

  • Seite 526: Abschließende Schritte

    "BitLocker-Funktionalität fortsetzen" auf Seite 106 Ê 14.3.3.5 Softwarekonfiguration Zur Einrichtung der ESXi-Konfiguration ist die VMware ESXi Recovery Tools CD erforderlich. Ein ISO-Image der CD ist im Servicepartnerportal von Fujitsu unter der folgenden HTTPS-Adresse verfügbar: https://globalpartners.ts.fujitsu.com/com/service/ps/Servers/PRIMERGY/ Pages/default.aspx. Ê Melden Sie sich an und wählen Sie Ihren PRIMERGY Server aus.

  • Seite 527: Trusted-Platform-Modul (Tpm)

    System Board und Komponenten 14.4 Trusted-Platform-Modul (TPM) 14.4.1 TPM einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Software: 5 Minuten Werkzeug: Phillips PH2 / (+) No. 2 Schraubendreher Einbau des TPM: – Bit-Schraubendreher – TPM-Biteinsatz Für Japan: – TPM-Befestigungswerkzeug (S26361-F3552-L909) 14.4.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten"...

  • Seite 528: Tpm Einbauen

    System Board und Komponenten 14.4.1.2 TPM einbauen Bild 378: TPM Kit TPM (Trusted-Platform-Modul) TPM-Spezialschraube TPM-Abstandshalter TPM-Biteinsatz für TPM- Spezialschraube Der schwarze TPM- Abstandshalter wird für diesen Server nicht verwendet. Bild 379: TPM-Einbauplatz TPM-Anschluss Öffnung für TPM-Abstandshalter Upgrade und Maintenance Manual RX2540 M1...
  • Seite 529 System Board und Komponenten Bild 380: TPM-Abstandshalter einbauen Ê Stecken Sie den TPM-Abstandshalter in die entsprechende Öffnung im System Board. Bild 381: TPM-Biteinsatz Ê Setzen Sie den TPM-Biteinsatz oder das TPM-Befestigungswerkzeug (Japan) in einen Bit-Schraubendreher. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 530: Abschließende Schritte

    System Board und Komponenten Bild 382: TPM-Baugruppe befestigen Ê Verbinden Sie das neue TPM mit dem System Board (1). Ê Befestigen Sie die TPM-Baugruppe mit der TPM-Schraube unter Verwendung des TPM-Biteinsatzes (2). Ziehen Sie die Schraube nicht zu fest an. Hören Sie auf, sobald der Schraubenkopf das TPM leicht berührt.
  • Seite 531 Ê Speichern Sie Ihre Änderungen und schließen Sie das BIOS. Weitere Informationen darüber, wie Sie auf das BIOS zugreifen und Einstellungen ändern können, finden Sie im entsprechenden Referenzhandbuch "BIOS Setup Utility", das online unter http://jp.fujitsu.com/platform/server/primergy/manual/ verfügbar ist. "Server einschalten" auf Seite 77 Ê...

  • Seite 532: Tpm Ausbauen

    System Board und Komponenten 14.4.2 TPM ausbauen Field Replaceable Unit Hardware: 30 Minuten (FRU) Werkzeug: System Board ausbauen: – Phillips PH2 / (+) Nr. 2 Schraubenzieher, Steckschlüssel 5 mm TPM ausbauen: – Flachzange – Feiner Schlitzschraubendreher (2 x 0,4 mm) * Für Japan: –...
  • Seite 533 Computer gespeicherten Informationen entschlüsselt. Weitere Informationen darüber, wie BitLocker Drive Encryption deaktiviert wird, finden Sie in der Microsoft Knowledge Base. Fujitsu-Servicepartner finden zusätzliche Informationen (auch in Japanisch) auf den Fujitsu-Extranet-Webseiten. Ê Deaktivieren Sie das TPM im System Board-BIOS. Gehen Sie wie folgt vor: Ê...

  • Seite 534: Tpm Ausbauen

    Ê Speichern Sie Ihre Änderungen und schließen Sie das BIOS. Weitere Informationen darüber, wie Sie auf das BIOS zugreifen und Einstellungen ändern können, finden Sie im Referenzhandbuch "BIOS Setup Utility", das online unter verfügbar ist. http://jp.fujitsu.com/platform/server/primergy/manual/ "Defekte Server ermitteln" auf Seite 61 Ê "Server herunterfahren" auf Seite 63 Ê...
  • Seite 535 System Board und Komponenten Ê Lösen Sie die TPM-Schraube vorsichtig mit einem feinen Schlitzschraubendreher (z. B. Uhrmacher-Schraubendreher) oder mit dem speziellen TPM-Schraubendreher (Japan) (2). ACHTUNG! Achten Sie darauf, dass Sie die Schraube zum Entfernen im Uhrzeigersinn drehen! Erhöhen Sie langsam und vorsichtig den Druck auf die Schraube, bis Sie sich zu drehen beginnt.

  • Seite 536: Abschließende Schritte

    System Board und Komponenten 14.4.2.3 Abschließende Schritte "Lüfterbox einbauen" auf Seite 394 Ê "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten" auf Seite 77 Ê 14.4.3 TPM austauschen Field Replaceable Unit Hardware: 40 Minuten (FRU) Werkzeug:...

  • Seite 537: Vorbereitende Schritte

    System Board und Komponenten Wenn Ihre Ansprechpartner NICHT über Backup-Kopien verfügen, müssen Sie sie darauf hinweisen, dass der Austausch des TPM zum Verlust aller Daten führt. 14.4.3.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "Defekte Server ermitteln" auf Seite 61 Ê...

  • Seite 538: Abschließende Schritte

    System Board und Komponenten Ê Der TPM-Abstandshalter befindet sich bereits auf dem System Board. "TPM einbauen" auf Seite 527 Ê 14.4.3.4 Abschließende Schritte "Lüfterbox einbauen" auf Seite 394 Ê "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê...

  • Seite 539: Sata Dom Einbauen

    System Board und Komponenten 14.5.1.2 SATA DOM einbauen Bild 386: SATA DOM Bild 387: Anschluss SATA6 DOM Upgrade und Maintenance Manual RX2540 M1...

  • Seite 540: Abschließende Schritte

    System Board und Komponenten Bild 388: SATA DOM einbauen Ê Schließen Sie SATA DOM am Anschluss "SATA6 DOM" auf dem System Board an. 14.5.1.3 Abschließende Schritte "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê...

  • Seite 541: Ausbauen Des Sata Dom

    System Board und Komponenten 14.5.2 Ausbauen des SATA DOM Upgrade und Repair Unit Hardware: 5 Minuten (URU) Werkzeug: ohne Werkzeug 14.5.2.1 Vorbereitende Schritte "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen" auf Seite 64 Ê "Auf die Komponente zugreifen" auf Seite 65 Ê...

  • Seite 542: Abschließende Schritte

    System Board und Komponenten 14.5.2.3 Abschließende Schritte "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten" auf Seite 77 Ê "Backup / Wiederherstellung der Systeminformationen überprüfen" auf Ê Seite 90 14.5.3 SATA DOM austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU)

  • Seite 543: Abschließende Schritte

    System Board und Komponenten 14.5.3.3 Abschließende Schritte "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten" auf Seite 77 Ê "Backup / Wiederherstellung der Systeminformationen überprüfen" auf Ê Seite 90 14.6 iRMC Micro-SD-Karte Die iRMC Micro-SD-Karte ist erforderlich, um die eLCM-Funktion (Embedded Lifecycle Management) des iRMC verwenden zu können.

  • Seite 544: Irmc Micro-Sd-Karte Einbauen

    System Board und Komponenten 14.6.1.2 iRMC Micro-SD-Karte einbauen Bild 390: iRMC Micro-SD-Karte Bild 391: iRMC Micro-SD-Karte einbauen Ê Setzen Sie die iRMC Micro-SD-Karte mit der Beschriftung nach oben in den Steckplatz der Micro-SD-Karte (1) und schieben Sie sie bis zum Anschlag ein (2).

  • Seite 545: Irmc Micro-Sd-Karte Ausbauen

    System Board und Komponenten 14.6.2 iRMC Micro-SD-Karte ausbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Werkzeug: ohne Werkzeug 14.6.2.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 61 Ê "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen" auf Seite 64 Ê...

  • Seite 546: Abschließende Schritte

    System Board und Komponenten Fehlerhafte iRMC Micro-SD-Karte zerstören ACHTUNG! Die iRMC Micro-SD-Karte enthält Kundeninformationen. Übergeben Sie die fehlerhafte iRMC Micro-SD-Karte nach dem Austausch an den Kunden. Wenn der Kunde eine Entsorgung der defekten iRMC Micro- SD-Karte wünscht, gehen Sie folgendermaßen vor: Ê...

  • Seite 547: Abschließende Schritte

    System Board und Komponenten Ê Bauen Sie die neue Micro-SD-Karte ein, wie in Abschnitt "iRMC Micro-SD- Karte einbauen" auf Seite 544 beschrieben. 14.6.3.3 Abschließende Schritte "Erneute Montage" auf Seite 71 Ê "Server an die Stromquelle anschließen" auf Seite 76 Ê "Server einschalten"...

  • Seite 548: System Board Austauschen

    System Board und Komponenten 14.7 System Board austauschen Field Replaceable Unit Hardware: 50 Minuten (FRU) Software: 10 Minuten Werkzeug: System Board austauschen: – Phillips PH2 / (+) Nr. 2 Schraubenzieher, Mindestlänge 5 mm – Empfohlen: Lupe (zum Überprüfen der Prozessor-Sockelfedern) TPM austauschen: –...

  • Seite 549: Vorbereitende Schritte

    System Board und Komponenten ACHTUNG! – Fragen Sie den Kunden vor dem Austausch des System Boards, ob die TPM-Funktionalität genutzt wird. – Wenn der Kunde die TPM-Funktionalität verwendet, entfernen Sie das TPM vom alten System Board und installieren Sie es auf dem neuen System Board.
  • Seite 550 System Board und Komponenten "BitLocker-Funktionalität anhalten" auf Seite 79 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 81 Ê "Defekte Server ermitteln" auf Seite 61 Ê "Server herunterfahren" auf Seite 63 Ê "Netzkabel trennen" auf Seite 64 Ê Ê Lösen Sie alle externen Kabel. Ê...

  • Seite 551: Defektes System Board Entfernen

    System Board und Komponenten 14.7.2 Defektes System Board entfernen Ê Entfernen Sie alle Kabel vom System Board. Ê Entfernen Sie die folgenden Komponenten vom System Board, wie in den zugehörigen Abschnitten beschrieben: – Kühlkörper: siehe Abschnitt "Prozessor-Kühlkörper entfernen" auf Seite 383 Belassen Sie den Prozessor vorerst auf dem defekten System Board.
  • Seite 552 System Board und Komponenten Bild 393: Stabilisierungsleiste entfernen Ê Entfernen Sie die fünf Schrauben der Stabilisierungsleiste. Ê Entfernen Sie die Stabilisierungsleiste. Upgrade und Maintenance Manual RX2540 M1...
  • Seite 553 System Board und Komponenten Bild 394: System Board trennen Ê Entfernen Sie 9 Schrauben vom System Board (siehe Kreise). Upgrade und Maintenance Manual RX2540 M1...
  • Seite 554 System Board und Komponenten Bild 395: System Board ausbauen Ê Heben Sie das System Board an den Auswurfhebeln der Speichersteckplätze und einem PCI-Steckplatz leicht an, um es aus den Zentrierbolzen (C) zu lösen. Ê Schieben Sie das System Board vorsichtig in Richtung der Frontseite des Servers, bis die Steckergehäuse sich nicht mehr in den Öffnungen des Anschlussfelds befinden.

  • Seite 555: System Board Einbauen

    System Board und Komponenten 14.7.3 System Board einbauen 14.7.3.1 System Board montieren Bild 396: System Board einbauen Ê Halten Sie das neue System Board an den Auswurfhebeln des Speichermoduls und an einem PCI-Steckplatz. ACHTUNG! – Fassen Sie das System Board nicht an seinen Kühlkörpern an! –...
  • Seite 556 System Board und Komponenten Bild 397: System Board befestigen Ê Setzen Sie die drei Bolzen für das DynamicLoM-Modul (falls zutreffend) oder die drei Schrauben, die anstelle des DynamicLoM-Moduls montiert werden (siehe orangefarbene Kreise), ein. Ê Befestigen Sie das System Board mit 9 Schrauben (M3 x 6 mm, C26192- Y10-C68) (siehe Kreise).
  • Seite 557 System Board und Komponenten Bild 398: Stabilisierungsleiste einbauen Ê Setzen Sie die Stabilisierungsleiste ein. Ê Befestigen Sie die Stabilisierungsleiste mit den fünf Schrauben. Ê Überprüfen Sie die Einstellungen auf dem neuen System Board (siehe Abbildung "Onboard-Einstellungen" auf Seite 598). Upgrade und Maintenance Manual RX2540 M1...

  • Seite 558: Prozessoren Austauschen

    System Board und Komponenten 14.7.3.2 Prozessoren austauschen Prozessorsockel-Halterung auf dem neuen System Board vorbereiten "Prozessorhalterung öffnen" auf Seite 360 Ê Prozessoren aus dem fehlerhaften System Board entfernen Ê Entfernen Sie die Prozessoren vorsichtig aus ihren Sockeln im defekten System Board, wie in Abschnitt "Prozessor entnehmen"...
  • Seite 559 System Board und Komponenten Bauen Sie alle Speichermodule in die ursprünglichen Einbauplätze ein. – Erweiterungskarten: siehe Abschnitt "Erweiterungskarten einbauen" auf Seite 243 Bauen Sie alle Erweiterungskarten in ihre ursprünglichen Steckplätze ein. – UFM: Installieren Sie den UFM-Abstandshalter am System Board und bauen Sie das UFM ein, siehe Abschnitt "UFM einbauen"...
  • Seite 560 System Board und Komponenten Upgrade und Maintenance Manual RX2540 M1...

  • Seite 561: Kabel

    Kabel Dieses Kapitel enthält Informationen, wie Sie Kabel anschließen, trennen und verlegen können. Sicherheitshinweise ACHTUNG! Halten Sie die Kabel beim Trennen immer am Stecker. Ziehen Sie ● niemals am Kabel, um die Kabel zu trennen. Stellen Sie beim Austausch von Systemkomponenten sicher, dass ●...
  • Seite 562 Kabel Name Kabelnummer Führung SAS-Backplane an System CBL SMB 1XBP T26139-Y4015-V603 Board (OOB) SAS-Controller zum CBL SAS3.0A500 T26139-Y4040-V26 Expander-Board SAS BP 1 an Onboard- T26139-Y4040-V24 SAS2.0/3.0A580 SATA CBL RX2520M1 T26139-Y3939-V502 SAS BP 2 an System Board PWR35 SAS-Controller an SAS BP C11 CBL SAS3.0A720 T26139-Y4040-V25 CBL SMB 3XBP T26139-Y4015-V602...
  • Seite 563 Kabel Name Kabelnummer Führung CBL_SAS30_250 T26139-Y4040-V33 Expander-Board an 2,5- _RAL Zoll-SAS-BP 1 CBL HOST-BP T26139-Y4040-V10 SAS-Board an 2,5-Zoll- SAS-BP 2 CBL_PWR_ T26139-Y3959-V353 Expander-Board an 2,5- EXP_150 GTL Zoll-SAS-BP 1 CBL_PWR_6P_4 T26139-Y3939-V206 PCIe-SSD-Rückseite an P_200 GTL System Board CBL_4XPCIE_D T26139-Y4040-V40 PCIe-Controller an PCIe- AL_200 AST SSD-Rückseite (Paket) (kurz)

  • Seite 564: Verkabelungspläne

    Kabel 15.2 Verkabelungspläne 15.2.1 3,5-Zoll-Variante 15.2.1.1 Konfiguration 4x 3,5-Zoll-HDD 4x 3,5-Zoll-HDD-Modell mit SAS-Controller ODD Combo + 2x USB 3.0 SB D3289 Frontpanel 1 frontpanel Frontpanel 2 USB 3.0 ODD Data USB 3.0 Front ODD PWR SATA 5 Front VGA (opt.) Front VGA SATA 6 DOM Opt.
  • Seite 565 Kabel 4x 3,5-Zoll-HDD-Modell (Onboard-SATA-Controller) ODD Combo + 2x USB 3.0 SB D3289 Frontpanel 1 frontpanel USB 3.0 Frontpanel 2 ODD Data USB 3.0 Front ODD PWR SATA 5 Front VGA (opt.) Front VGA SATA 6 DOM Opt. PWR for riser in PCIe slot 3 PWR 12V 4 Opt.

  • Seite 566: Konfiguration 8X 3,5-Zoll-Hdd

    Kabel 15.2.1.2 Konfiguration 8x 3,5-Zoll-HDD 8x 3,5-Zoll-HDD-Modell mit SAS-Controller ODD Combo + 2x USB 3.0 SB D3289 Frontpanel 1 frontpanel Frontpanel 2 USB 3.0 ODD Data USB 3.0 Front ODD PWR SATA 5 Front VGA (opt.) Front VGA SATA 6 DOM SAS BP2 4 x 3.5“...
  • Seite 567 Kabel 8x 3,5-Zoll-HDD-Modell (Onboard-SATA-Controller) ODD Combo + 2x USB 3.0 SB D3289 Frontpanel 1 frontpanel Frontpanel 2 USB 3.0 USB 3.0 Front ODD Data ODD PWR SATA 5 Front VGA (opt.) Front VGA SATA 6 DOM SAS BP2 4 x 3.5“ Opt.

  • Seite 568: Konfiguration 12X 3,5-Zoll-Hd

    Kabel 15.2.1.3 Konfiguration 12x 3,5-Zoll-HD 12x 3,5-Zoll-HDD-Modell mit SAS-Controller SB D3289 Frontpanel 1 OP_on_ear Frontpanel 2 + 1x USB USB 3.0 Front Front VGA SATA 5 SAS BP 12 x 3.5“ SATA 6 DOM PWR 12V 4 PWR 12V 3 expander SATA 7-10 board...

  • Seite 569: 2,5-Zoll-Variante

    Kabel 15.2.2 2,5-Zoll-Variante 15.2.2.1 Konfiguration 8x 2,5-Zoll-HDD 8x 2,5-Zoll-HDD-Modell mit Onboard-SATA-Controller/ein SAS3.0-RAID- Controller ODD Combo + 2x USB 3.0 SB D3289 Frontpanel 1 frontpanel Frontpanel 2 USB 3.0 ODD Data USB 3.0 Front ODD PWR SATA 5 Front VGA (opt.) Front VGA COM1 Opt.

  • Seite 570: Konfiguration 16X 2,5-Zoll-Hdd

    Kabel 15.2.2.2 Konfiguration 16x 2,5-Zoll-HDD 16x 2,5-Zoll-Modell mit Expander-Board ODD Combo + 2x USB 3.0 SB D3289 Frontpanel 1 frontpanel Frontpanel 2 USB 3.0 ODD Data USB 3.0 Front ODD PWR SATA 5 Front VGA (opt.) Front VGA COM1 Opt. fixed in I/O shield SAS BP 2 SATA 6 DOM 8 x 2.5“...

  • Seite 571: 16X 2,5-Zoll-Modell Mit 2 Raid-Controllern

    Kabel 16x 2,5-Zoll-Modell mit 2 RAID-Controllern ODD Combo + 2x USB 3.0 SB D3289 Frontpanel 1 frontpanel Frontpanel 2 USB 3.0 ODD Data USB 3.0 Front ODD PWR SATA 5 Front VGA (opt.) Front VGA COM1 Opt. fixed in I/O shield SAS BP 2 SATA 6 DOM 8 x 2.5“...

  • Seite 572: Konfiguration 24X 2,5-Zoll-Hdd

    Kabel 15.2.2.3 Konfiguration 24x 2,5-Zoll-HDD SB D3289 OP_on_ear + 1x USB Frontpanel 1 Frontpanel 2 SAS BP 3 USB 3.0 Front 8 x 2.5“ X17 (ODD-PWR) SATA 5 X40 (HDD-PWR) Front VGA X11 (OOB) COM1 Opt. fixed in I/O shield SATA 6 DOM X10 (SAS/SATA) X9 (SAS/SATA)

  • Seite 573: Konfiguration 4X 2,5-Zoll-Pcie-Ssd-Rückseite

    Kabel 15.2.2.4 Konfiguration 4x 2,5-Zoll-PCIe-SSD-Rückseite 4x2.5" SB D3289 PCIe SSD rear X12 (PWR) PWR 12V 4 D3262 PCIe Ctrl. P0/X1 P0/X1 P1/X2 Cable bundle with colour P1/X2 P2/X3 P2/X3 marking P3/X4 P3/X4 PCIe slot 8 Bild 408: 4x 2,5-Zoll-PCIe-SSD-Rückseite (Option) 15.2.2.5 Konfiguration 4x 2,5-Zoll-SAS-HDD/SSD-Rückseite 4x 2.5"...

  • Seite 574: Konfiguration 4X 2,5-Zoll-Pcie-Ssd-Vorderseite

    Kabel 15.2.2.6 Konfiguration 4x 2,5-Zoll-PCIe-SSD-Vorderseite PCIe SSD 4x2.5" front SB D3289 X12 (PWR) PWR 12V 2 D3262 PCIe Ctrl. P0/X1 P0/X1 P1/X2 Cable bundle with colour P1/X2 P2/X3 P2/X3 marking P3/X4 P3/X4 PCIe slot 3 Bild 410: 4x 2,5-Zoll-PCIe-SSD-Vorderseite (Option) Upgrade und Maintenance Manual RX2540 M1...

  • Seite 575: Konfiguration 8X 2,5-Zoll-Hdd / 16X 2,5-Zoll-Hdd Und Lto 4/5/6- Laufwerk

    Kabel 15.2.2.7 Konfiguration 8x 2,5-Zoll-HDD / 16x 2,5-Zoll-HDD und LTO 4/5/6- Laufwerk LTO 4/5/6 SB D3289 SAS/PWR) PWR 12V 4 ODD Combo SAS3.0 MLC1 + 2x USB 3.0 Controller MLC2 frontpanel USB 3.0 PCIe slot 2 ODD Data ODD PWR Front VGA (opt.) All other cables as described...

  • Seite 576: Konfiguration 8X 2,5-Zoll-Hdd / 16X 2,5-Zoll-Hdd Und Lto 3- Laufwerk

    Kabel 15.2.2.8 Konfiguration 8x 2,5-Zoll-HDD / 16x 2,5-Zoll-HDD und LTO 3- Laufwerk LTO 3 SB D3289 PWR 12V 4 ODD Combo SAS3.0 MLC1 + 2x USB 3.0 Controller MLC2 frontpanel USB 3.0 PCIe slot 2 ODD Data ODD PWR Front VGA (opt.) All other cables as described in the appropriate...

  • Seite 577: Konfiguration 8X 2,5-Zoll-Hdd / 16X 2,5-Zoll-Hdd Und Usb

    Kabel 15.2.2.9 Konfiguration 8x 2,5-Zoll-HDD / 16x 2,5-Zoll-HDD und USB 3.0- RDX-Laufwerk RDX USB SB D3289 ODD Combo USB 3.0 INT + 2x USB 3.0 frontpanel USB 3.0 ODD Data ODD PWR Front VGA (opt.) All other cables as described in the appropriate configuration plan SAS BP 1...
  • Seite 578 Kabel Upgrade und Maintenance Manual RX2540 M1...

  • Seite 579: Anhang

    Anhang 16.1 Mechanischer Überblick 16.1.1 Frontansicht 16.1.1.1 3,5-Zoll HDD-Versionen Bild 414: Frontseite 3,5-Zoll-HDDs (bis zu 8 HDDs) Bild 415: Frontseite 3,5-Zoll-HDDs (bis zu 12 HDDs) Pos. Bauteil Frontpanel-Modul Optisches Laufwerk Platz für Festplattenlaufwerke (je nach Konfiguration) Upgrade und Maintenance Manual RX2540 M1...

  • Seite 580: 2,5-Zoll Hdd-Versionen

    Anhang 16.1.1.2 2,5-Zoll HDD-Versionen Bild 416: Frontseite 2,5-Zoll-HDDs (bis zu 16 HDDs) Bild 417: Frontseite 2,5-Zoll-HDDs (bis zu 24 HDDs) Pos. Bauteil Frontpanel-Modul Platz für LTO-Laufwerk Platz für Festplattenlaufwerke (je nach Konfiguration) Upgrade und Maintenance Manual RX2540 M1...

  • Seite 581: Serverrückseite

    Anhang 16.1.2 Serverrückseite Bild 418: Rückseitige Ansicht des PRIMERGYRX2540 M1 Pos. Bauteil Einbauort für das Riser-Modul 2 (optional) COM1-Anschluss (optional) Bildschirmanschluss Management-LAN-Anschluss Einbauort für das Riser-Modul 1 (optional) RAID-Controller (Steckplatz 1) Optionale Erweiterungskarte (Steckplatz 2-3) DynamicLoM-Anschlüsse USB3.0 USB2.0 Optionale Erweiterungskarte (Steckplatz 7-9) Netzteil 2 Netzteil 1 Upgrade und Maintenance Manual...

  • Seite 582: Serverinnenseite

    Anhang 16.1.3 Serverinnenseite Bild 419: Innenansicht des PRIMERGYRX2540 M1 (Beispiel: 2,5-Zoll-HDD-Modell) Pos. Bauteil Netzteile Prozessor 2/CPU-Kühlkörper Speichersteckplätze CPU2 Frontpanel-Modul-Einbauplatz HDD-/SSD-Einbauplatz Lüfter Speichersteckplätze CPU1 Prozessor 1/CPU-Kühlkörper Upgrade und Maintenance Manual RX2540 M1...

  • Seite 583: Konfigurationstabellen

    Anhang 16.2 Konfigurationstabellen 16.2.1 Montagereihenfolge der Festplattenlaufwerke/Solid-State-Laufwerke Siehe Kapitel "Festplattenlaufwerke / Solid-State-Laufwerke" auf Seite 129. 16.2.2 Konfigurationstabelle für Speicher-Boards Siehe Kapitel "Hauptspeicher" auf Seite 343. 16.2.3 Konfigurationstabelle für Erweiterungskarten Siehe Kapitel "Erweiterungskarten und Backup Units" auf Seite 223. Upgrade und Maintenance Manual RX2540 M1...

  • Seite 584: Anschlüsse Und Anzeigen

    Anhang 16.3 Anschlüsse und Anzeigen 16.3.1 Anschlüsse und Anzeigen am System Board 16.3.1.1 Onboard-Anschlüsse USB 3.0 INT PWR 12V 1 PWR 12V 2 Front Front USB3.0 Front Front VGA panel 2 PWR 12V 3 panel 1 PSU 1 USB INT 1 CPU 2 DIMM 1E CPU 2 DIMM 2E CPU 2 DIMM 3E...

  • Seite 585: Beschreibung

    Anhang Print Beschreibung Front-USB Front USB3.0 PWR 12V 3 +12 V Stromschiene Nr. 3/Mehrfachverwendung USB IN 1 USB3.0 int Front VGA Frontpanel-VGA-Anschluss PWR 12V 1 +12 V Stromschiene Nr. 1/HDD-Backplane 1 PWR 12V 2 +12 V Stromschiene Nr. 2/HDD-Backplane 2 Frontpanel 1 Bedienfeld-Anschluss Frontpanel 2...

  • Seite 586: Onboard-Anzeigen Und -Bedienelemente

    Anhang 16.3.1.2 Onboard-Anzeigen und -Bedienelemente USB 3.0 INT PWR 12V 1 PWR 12V 2 Front Front USB3.0 Front Front VGA panel 2 PWR 12V 3 panel 1 PSU 1 USB INT 1 CPU 2 DIMM 1E CPU 2 DIMM 2E CPU 2 DIMM 3E CPU 2 DIMM 1F CPU 2 DIMM 2F...
  • Seite 587 Anhang Anzeige Status Beschreibung Der Server wurde mittels der ID-Taste blau an am Front Panel gekennzeichnet, um die mühelose Identifizierung zu erlauben. Identification Der Server wurde für eine mühelose Identifizierung mittels IRMC (AVR) bei Blinkt blau ausgeschaltetem lokalem VGA gekennzeichnet. Kein kritisches Ereignis (CSS- Komponente) (Customer Self...

  • Seite 588: Anschlüsse Und Anzeigen Auf Dem I/O-Panel

    Anhang 16.3.2 Anschlüsse und Anzeigen auf dem I/O-Panel 16.3.2.1 E/A-Bedienfeldanschlüsse Bild 422: Anschlussfeld an der Rückseite Bildschirmanschluss (blau) 2 Front-USB-Anschlüsse (USB 3.0) Management-LAN-Anschluss 2 Front-USB-Anschlüsse (USB 2.0) DynamicLoM (optional, COM1-Anschluss (optional)** verschiedene Varianten)*. Die LAN-Anschlüsse der DynamicLoM-Module sind von rechts nach links in aufsteigender Reihenfolge, beginnend mit "0", nummeriert.

  • Seite 589: E/A-Bedienfeldanzeigen

    Anhang Für einige der angeschlossenen Geräte müssen Sie spezielle Software (z. B. Treiber) installieren und einrichten (siehe Dokumentation für das angeschlossene Gerät). Je nach BIOS-Einstellungen kann der Shared-LAN-Anschluss auch als Management-LAN-Anschluss verwendet werden. Weitere Informationen hierzu finden Sie im entsprechenden Referenzhandbuch "BIOS Setup Utility ". 16.3.2.2 E/A-Bedienfeldanzeigen Global-Error-, ID- und CSS-Anzeige Bild 423: Global-Error-, ID- und CSS-Anzeige...
  • Seite 590 Anhang Global-Error-Anzeige (gelb) am System Board, zu sehen durch die Gehäuseperforation. – Leuchtet gelb, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. – Blinkt gelb, wenn ein Fehler erkannt wurde, der einen Service- Einsatz erfordert. – Leuchtet nicht, wenn kein kritisches Ereignis vorliegt. Nach einem Aus-/Einschalten des Systems wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist.
  • Seite 591 Anhang LAN-Anzeigen Bild 424: Anzeigen am Anschlussfeld: LAN-Anzeigen (Beispiel D3255) LAN- Leuchtet grün, wenn eine LAN-Verbindung vorhanden Verbindung/Tr ist. ansfer Leuchtet nicht, wenn keine LAN-Verbindung vorhanden ist. Blinkt grün, wenn LAN-Transfer stattfindet. LAN- Leuchtet gelb bei einer LAN-Transferrate von 1 Gbit/s. Geschwindigk Leuchtet grün, bei einer LAN-Transferrate von 100 Mbit/s.

  • Seite 592: Anschlüsse Und Anzeigen Am Frontpanel

    Anhang 16.3.3 Anschlüsse und Anzeigen am Frontpanel 16.3.3.1 Anschlüsse am Frontpanel 3,5-Zoll HDD-Versionen Bild 425: Frontseiten-Anschlüsse 3,5-Zoll-Version 2,5-Zoll HDD-Versionen Bild 426: Frontseiten-Anschluss 2,5-Zoll-Version Front VGA USB 3.0 Upgrade und Maintenance Manual RX2540 M1...

  • Seite 593: Frontpanel-Bedienelemente Und -Anzeigen

    Anhang 16.3.3.2 Frontpanel-Bedienelemente und -Anzeigen 3,5-Zoll HDD-Versionen Bild 427: Anzeigen am Frontpanel-Modul, 3,5-Zoll-HDD 2,5-Zoll HDD-Versionen Bild 428: Anzeigen am Frontpanel-Modul, 2,5-Zoll-HDD Upgrade und Maintenance Manual RX2540 M1...
  • Seite 594 Anhang Frontpanel-Modul am Montagewinkel Bild 429: Anzeigen am Frontpanel am Montagewinkel 1 Reset-Taste 5 Global-Error-Anzeige 2 NMI-Taste 6 HDD-Betriebsanzeige 3 ID-Taste / ID-Anzeige 7 Ein-/Aus-Taste / Betriebsanzeige 4 CSS-Anzeige 8 Betriebsanzeige (Netzkabel angeschlossen) Statusanzeigen Pos. Anzeige Status Beschreibung Der Server wurde mittels ServerView Operations Manager, der Web- Schnittstelle des iRMC oder der ID- blau an...
  • Seite 595 Anhang Pos. Anzeige Status Beschreibung Kein kritisches Ereignis (Nicht-CSS- Komponente) Global-Error- Prefailure erkannt (Nicht-CSS- orange an Anzeige Komponente) Blinkt Fehler einer Nicht-CSS-Komponente orange HDD-/SSD- Aktivitätsanzei Blinkt grün Datenzugriff läuft ist im folgenden Fall aus: – das System ist ausgeschaltet, aber an die Netzversorgung angeschlossen (Netzkabel angeschlossen)
  • Seite 596 Anhang Pos. Anzeige Status Beschreibung ist in den folgenden Fällen ein: – das System ist ausgeschaltet, aber an die Netzversorgung angeschlossen (Netzkabel angeschlossen) – das System ist eingeschaltet und grün an befindet sich in der Einschaltverzögerungszeit Betriebsanzeig e (Netzkabel Nachdem der Server ans Netz angeschlossen angeschlossen ist, dauert es ungefähr 60 Sekunden, bis der...

  • Seite 597: Funktion

    Anhang Schaltflächen Pos. Schaltfläche Funktion Mit dieser Taste kann das System neu gebootet werden. Verwenden Sie beispielsweise das Ende einer Büroklammer, um die Taste zu drücken. Reset-Taste ACHTUNG! Möglicher Datenverlust! Mit dieser Taste können Software- und Gerätetreiberfehler behoben werden. Verwenden Sie beispielsweise das Ende einer Büroklammer, um die Taste zu drücken.

  • Seite 598: Onboard-Einstellungen

    Anhang 16.4 Onboard-Einstellungen USB 3.0 INT PWR 12V 1 PWR 12V 2 Front Front USB3.0 Front Front VGA panel 2 PWR 12V 3 panel 1 USB INT 1 PSU 1 CPU 2 DIMM 1E CPU 2 DIMM 2E CPU 2 DIMM 3E CPU 2 DIMM 1F CPU 2 DIMM 2F CPU 2 DIMM 3F...

  • Seite 599: Grundkonfiguration Für Den Start

    Anhang Einstellung Status Beschreibung Standard: Passwort löschen und Recovery BIOS-Optionen deaktiviert "Passwort überspringen" aktiviert Mit dieser Steckbrücken- Einstellung wird das aktuelle BIOS-RCVR BIOS-Passwort gelöscht und die Standard-BIOS-Einstellungen werden übernommen. Recovery BIOS aktiviert Standard Schreibschutz Flash-Schreibschutz aktiviert 16.5 Grundkonfiguration für den Start Field Replaceable Unit (FRU) Wenn der Server nicht gestartet wird oder andere Probleme auftreten, müssen...
  • Seite 600 Anhang Die Mindestkonfiguration für den Start besteht aus den folgenden Komponenten und Kabeln: Bauteil Hinweise Keine TPMs, UFMs oder Erweiterungskarten System Board installiert CPU mit CPU-Kühlkörper 1 Speichermodul in DIMM-Steckplatz 1A installiert Frontpanel-Modul Netzteil Tabelle 6: Grundkonfiguration für den Start – Komponenten Kabel Hinweise Frontpanel-Kabel...
