Bedeutung der dargestellten Werte:
Max:
z.Zt. gültiger Maximum-Sollwert
Pmom:
momentane Bezugsleistung; falls dieser Wert größer ist als der eingestellte Maximum-Sollwert
muss dieses nicht zwangsläufig zu Abschaltungen führen, da für das Maximum der
Durchschnitt und nicht ein kurzzeitiger Momentan-Wert wichtig ist.
Trd:
aktuell hochgerechneter Trend, würde erreicht, wenn die Pmom bis zum Ende der
Messperiode unverändert bliebe
Zeit:
Restzeit bis zum Ablauf der Messperiode in Minuten und Sekunden
Ist:
verbrauchte Energiemenge in Prozent, bezogen auf die zugelassene Maximalmenge
(siehe Beispiel: 40 kW entsprechen 10 kWh/15 Min.)
Soll:
abgelaufene Zeit in der Messperiode in Prozent
Wegen des linearen Zusammenhangs Arbeit ↔ Zeit entspricht dieser Wert dem zu diesem
Zeitpunkt erlaubten Energieverbrauch
Schaltzustände: kleine Ziffern signalisieren freigegebene Laststufen, große blinkende Ziffern signalisieren
geschaltete Laststufen
Alarm-Anzeige: zeigt, ob ein aktueller Alarm vorhanden ist ('ALARM') oder nicht ('-----')
**
zeigt die einlaufenden Impulse der Eingänge Z1 (links) und Z2 (rechts)
1
zeigt die aktuell gültige Maximum-Sollwert-Nr.
Die 'Zähler-Impuls-Anzeige' blinkt etwa im Rhythmus der ankommenden Zählerimpulse. Diese Anzeige wird
von der Software gesteuert und ist damit nicht immer zeitparallel zum Zählerimpuls.
1.9

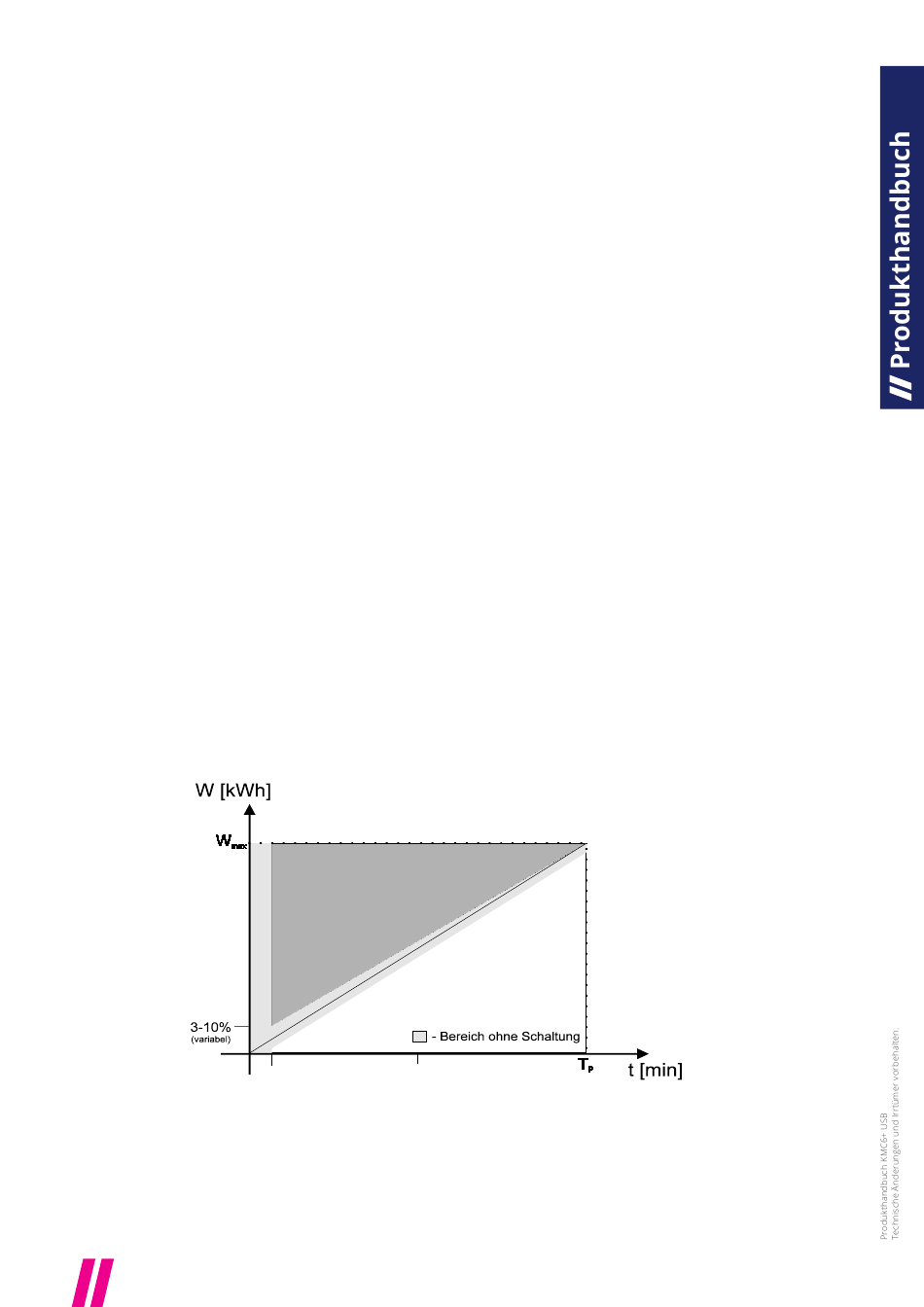

Schaltstrategie des KMC6+USB
Um ein stetiges Pendeln um den Sollwert und die damit verbundenen Schalthandlungen zu vermeiden, ist der
KMC6+USB mit einer variablen Schalthysterese ausgestattet.
Für Abschaltungen beginnt diese mit einer vom Anwender zugelassenen Überschreitung zu Beginn der
Meßperiode und nimmt linear zum Ende der Meßperiode ab. Damit wird zu Beginn der Meßperiode eine
Abschaltung dann durchgeführt, wenn eine größere Überschreitung des aktuellen Sollwertes vorliegt, zum Ende
der Meßperiode auch schon bei geringsten Überschreitungen.
Umgekehrt gilt für Zuschaltungen eine ebenfalls einstellbare notwendige Unterschreitung. Erst, wenn dieser
Wert unterschritten ist, werden die Ausgänge wieder freigegeben (Ausnahme: Maximale-AUS-Zeit ist
abgelaufen).
