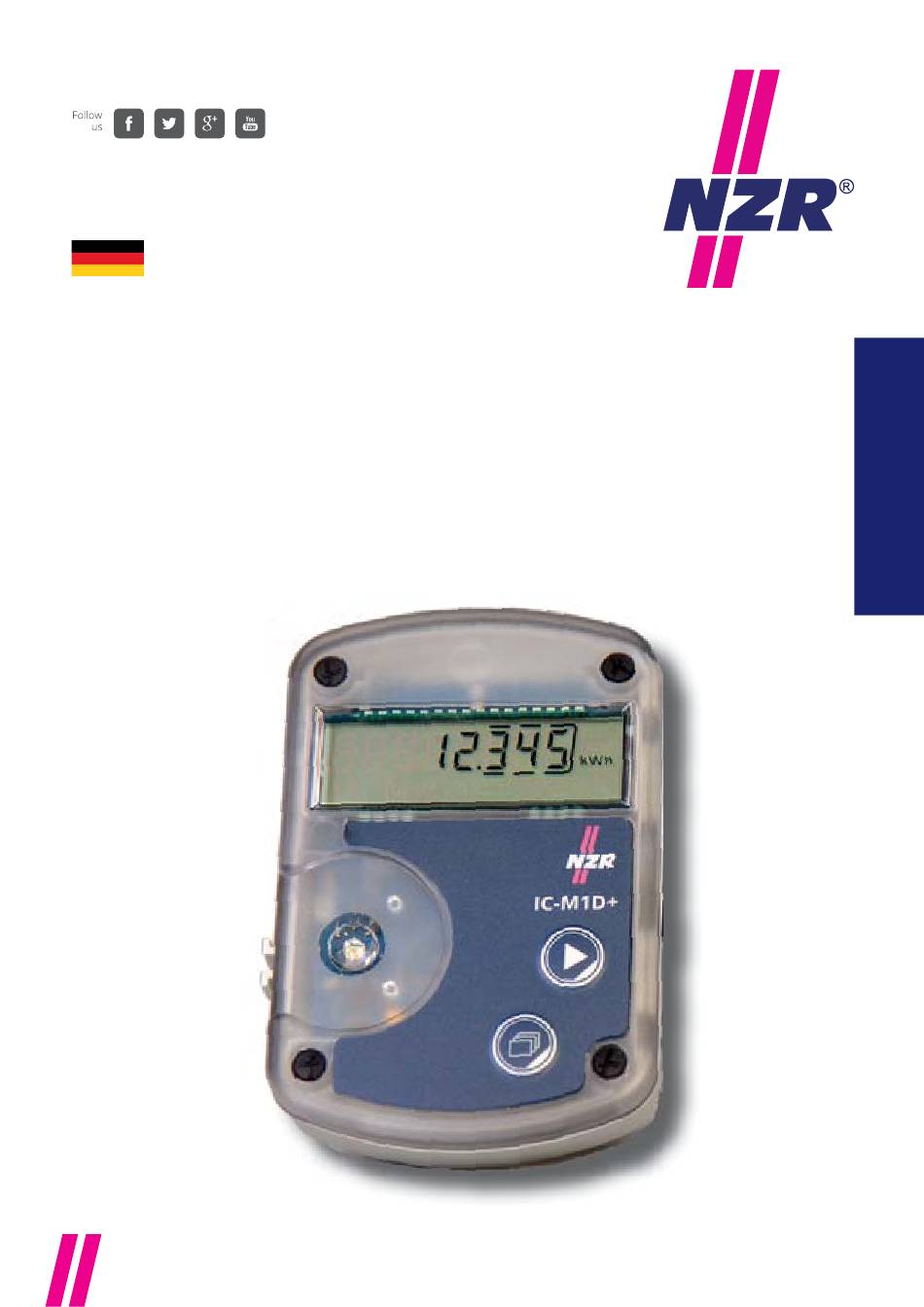

- Seite 1 Stand: 8/2018 Bedienungsanleitung IC-M1D+ M-Bus Impulsspeichermodul Nordwestdeutsche Zählerrevision | Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0)5424 2928-0 | Fax +49 (0)5424 2928-77...
-
Seite 2: Übersicht
Übersicht Display Zuleitungskabel (1m) Bedientaste „Auswahl“ Bedientaste „Menü“ Anschlussbox 1. Numerische Wertdarstellung 3. Einheitendarstellung 4. Darstellung der Richtung (nicht belegt) 5. Memory: Speicherwerte 6. Variable Belegung 7. Funkanzeige (nicht belegt) NZR – Ihr Partner für Energiemessung... -
Seite 3: Inhaltsverzeichnis
3 TRANSPORT UND LAGERUNG ..........6 4 EINBAU ..................7 4.1 Montage ................7 4.2 Inbetriebnahme ..............7 5 PARAMETRIERUNG ..............7 6 BEDIENUNG ................8 7 ENTSORGUNG ...............10 ..........10 8 TECHNISCHE DATEN .............12 9 KONFORMITÄTSERKLÄRUNG ..........14 NZR – Ihr Partner für Energiemessung... -
Seite 4: Einführung Und Anwendungen
Einheiten umgerechnet werden. Impulsspeichermodule werden beim Betrieb am M-Bus- Netz über den Bus mit Energie versorgt. Eine eingebaute Batterie sichert den Zählbetrieb und Zählerstände auch bei andauerndem Ausfall des M-Busses (Batterielebensdauern ausfallsicher abgelegt. NZR – Ihr Partner für Energiemessung... -
Seite 5: Verpackungsinhalt
Lesen Sie die Bedienungsanleitung aufmerksam durch. Beachten Sie vor allem die Sicherheitshinweise, um einen einwandfreien Betrieb Ihres Gerätes zu gewährleisten. Verpackungsinhalt Gerät IC-M1D+ inkl. Anschlussbox und Verbindungskabel Wandhalterung (im Auslieferungszustand auf der Rückseite des IC-M1D+ geklipst) Bedienungsanleitung NZR – Ihr Partner für Energiemessung... -
Seite 6: Allgemeine Sicherheitshinweise
Die Umgebungstemperatur muss im Bereich 0 bis 55 °C liegen. 1.3 Reparaturen Sollte eine Reparatur notwendig sein, wenden Sie sich bitte an Ihren Installateur oder Händler. 2 EICHRECHTLICHE BESTIMMUNGEN IC-M1D+ unterliegt keinen eichrechtlichen Bestimmungen. NZR – Ihr Partner für Energiemessung... -
Seite 7: Transport Und Lagerung
Die Anschlussbox ist so zu montieren, dass die Kabel auf der unteren Seite eingeführt werden. 5 INBETRIEBNAHME/PARAMETRIERUNG Der IC-M1D+ kann mit Hilfe des Programms M-Tool (kos- tenlos erhältlich im Downloadbereich von www.nzr.de) - Einheit - Abrechnungsstichtage - Baudrate - Impulswertigkeit - M-Bus-Adressierung - Zählerstand... -
Seite 8: Bedienung
Anzeige len); dies (Stichtag) bleibt ohne wei- bleibt o tere Betätigung tere Be dauerhaft feinauf- dauerhaf springt nicht um. springt n Alle Menüs springen nach einigen Sekunden zurück zur Verbrauchsanzeige. Displaytest Displ NZR – Ihr Partner für Energiemessung... - Seite 9 Datum Monats- Die Wertigkeit speicherwert eines Impulses ist also 0,001. Das bedeutet: Impuls entspricht dem Verbrauch von 0,001 m³ (in Zählerstand unserem Beispiel Monatswert gleichzeitig 1 Liter pro Impuls). Es werden insgesamt 18 Monatswerte gespeichert. NZR – Ihr Partner für Energiemessung...
-
Seite 10: Reinigung
Unsere Geschäftsprozesse sehen in der Regel vor, dass wir bzw. Ende der Nutzungsdauer wieder mitnehmen und fachgerecht entsorgen. unserer Betriebsstätte in 49196 Bad Laer, Heideweg 33, kostenlos abgegeben werden. NZR stellt in jedem Fall die fachgerechte Entsorgung sicher. NZR – Ihr Partner für Energiemessung... -
Seite 11: Bezeichnung
Bezeichnung Material Gehäuse/Wandhalterung Gerätedeckel (Transparent) Platine elektronische Bauteile Batterie Lithium Anschlusskabel Anschlussbox (Kasten / Deckel) PE / PP Nicht über den Hausmüll zu entsorgen, sondern ordnungsgemäße Entsorgung sicherstellen. NZR – Ihr Partner für Energiemessung... -
Seite 12: Technische Daten
15 ms (zwischen zwei Impulsen) Max. Pulsfrequenz 25 Hz Kontakteingang (Reedkontakt) Kontaktspannung 2.5 - 3.3V Kontaktstrom Garant. Entprellzeit 5.0 ms Anschlusskabel max. 30 cm Stromverbrauch Fernspeisung M-Bus, automatische Prinzip Batterieumschaltung max. 1.5 mA (1 Standardlast), Busbetrieb keine Batteriebelastung NZR – Ihr Partner für Energiemessung... - Seite 13 Funktionen Ignorierung des FCB-Bit variable Struktur, Lower-Byte-First Datenstruktur (Kennung 72h) Aufbau siehe entspr. Kapitel der Dokumentation Primär- und Sekundäradressierung Adressierung mit Wildcard Parametrierprotokoll Primäradresse, Pulswertigkeit, per SND_UD über den M-Bus parametrierbar Artikelnummer IC-M1-D+ 4625 NZR – Ihr Partner für Energiemessung...
-
