Software-Elemente und Bedienung
12/2017

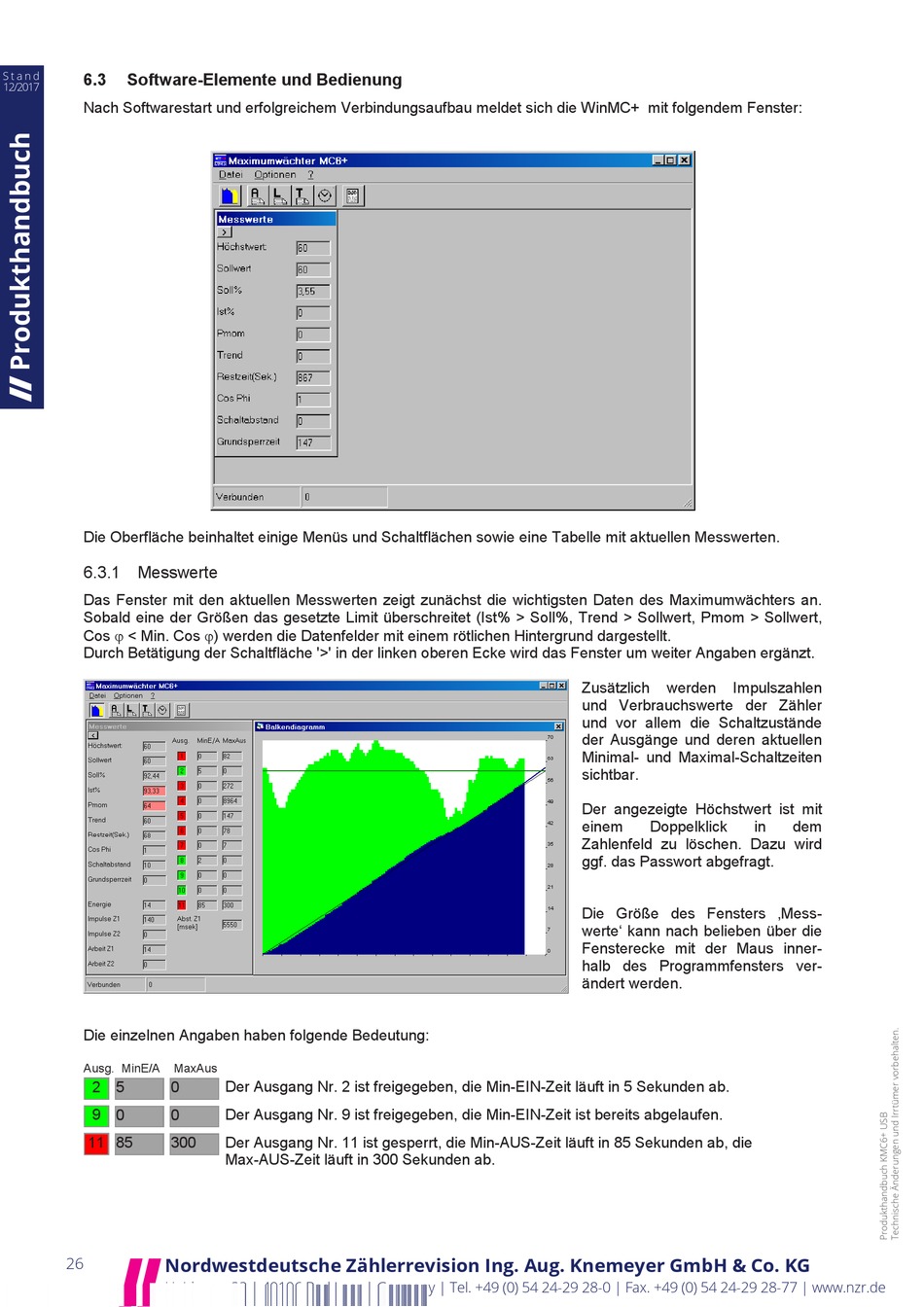

Nach Softwarestart und erfolgreichem Verbindungsaufbau meldet sich die WinMC+ mit folgendem Fenster:
Die Oberfläche beinhaltet einige Menüs und Schaltflächen sowie eine Tabelle mit aktuellen Messwerten.
6.3.1 Messwerte
Das Fenster mit den aktuellen Messwerten zeigt zunächst die wichtigsten Daten des Maximumwächters an.
Sobald eine der Größen das gesetzte Limit überschreitet (Ist% > Soll%, Trend > Sollwert, Pmom > Sollwert,
Cos ϕ < Min. Cos ϕ) werden die Datenfelder mit einem rötlichen Hintergrund dargestellt.
Durch Betätigung der Schaltfläche '>' in der linken oberen Ecke wird das Fenster um weiter Angaben ergänzt.
Die einzelnen Angaben haben folgende Bedeutung:
Ausg. MinE/A
MaxAus
2 5
0
9 0
0
11 85
300
