6.4
Parametrierung der Ausgangsdaten

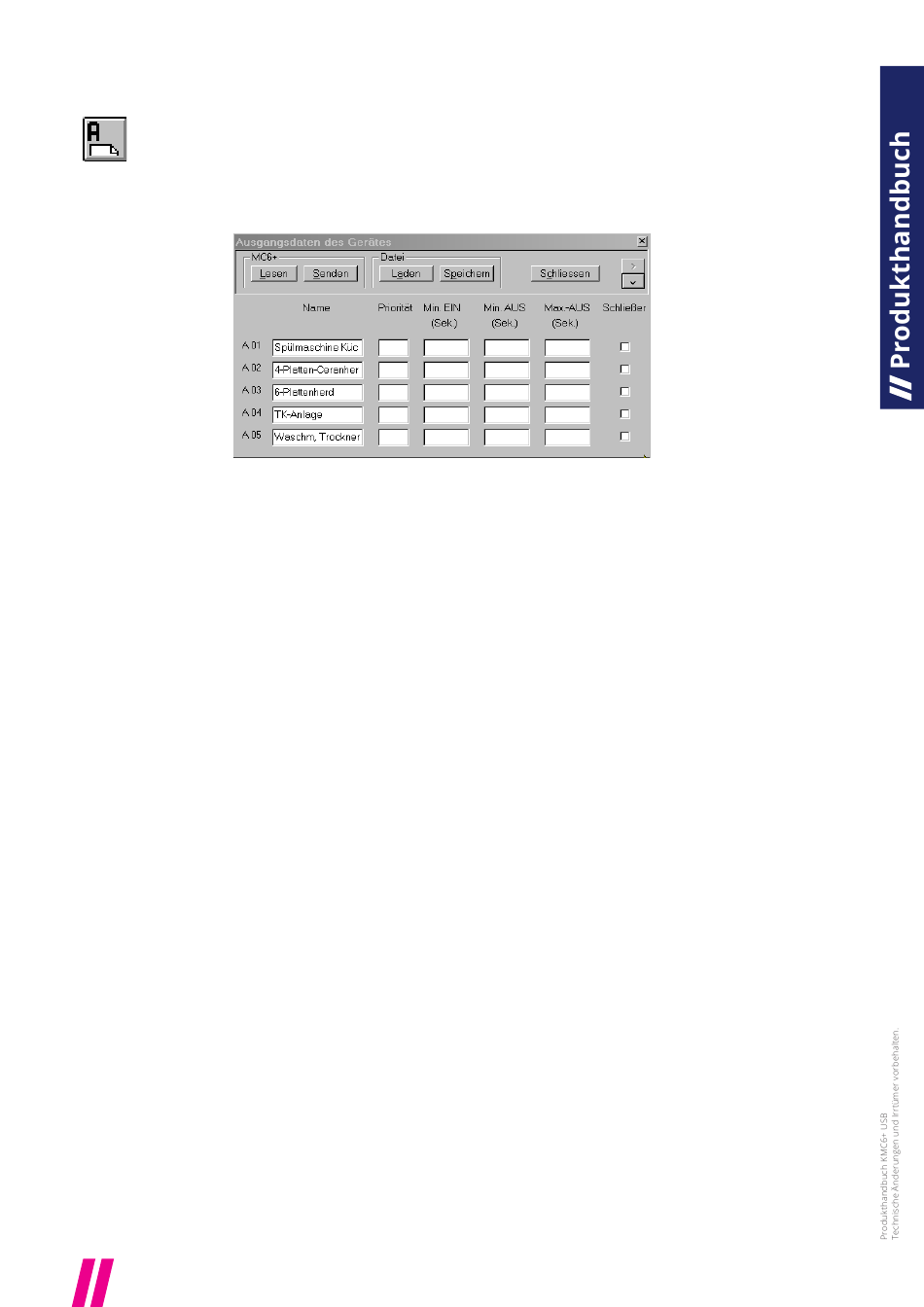

Nach Betätigung der Schaltfläche 'A' der Schaltfläche in der oberen Werkzeug-Leiste erscheint
folgendes Fenster:
Sofern eine Verbindung zum KMC6+USB besteht, wird der Maximumwächter mit dem Öffnen des Fensters
automatisch ausgelesen. Die Anzahl der angezeigten Ausgänge (5 oder 11) ist dann abhängig vom
Vorhandensein einer Erweiterung (EM11 oder KM11). Dass Fenster kann unabhängig davon mit der Taste ' v '
in der rechten oberen Ecke vergrößert bzw. verkleinert werden.
Wenn bei Aufruf dieses Fensters keine Verbindung zu einem KMC6+USB besteht, werden zunächst immer 11
Ausgänge dargestellt.
Bei vorhandenem Küchenmodul KM11 lässt sich das Fenster mit der Taste '>' (ebenfalls rechts oben) nach
rechts aufklappen, um die Parameter der Küchentaktung zu vergeben.
Eine Vergabe von Ausgangsnamen ist nur am PC möglich. Diese werden ggf. in der Datei abgespeichert, aber
nicht zum Gerät übertragen. Damit werden die Textfelder nach dem Auslesen des Gerätes immer unverändert
bleiben.
Zum Bearbeiten der Ausgangsparameter stehen folgende Funktionen zur Verfügung:
• Lesen:
Es werden die aktuellen Daten aus dem KMC6+USB gelesen. Evtl. schon vorhandene
Ausgangsnamen bleiben erhalten.
• Senden:
Die geänderten Parameter werden zum Gerät übertragen.
Falls ein Passwort vergeben ist wird dieses vor der Übertragung abgefragt.
• Laden:
Es werden auf der Festplatte gespeicherte Daten geladen. Dazu erscheint ein Datei-Auswahl-
Fenster, welches dem Bediener die Auswahl aus allen vorhandenen Dateien ermöglicht. Diese
können auch aus anderen als dem von WinMC+ erzeugten Ordner geladen werden.
• Speichern: WinMC+ speichert alle Parameter einschließlich der eingetragenen Namen auf der Festplatte
des
PC.
Users\Public\Documents\NZR\WinMC") den Ordner 'Gerätedaten' und hinterlegt alle Dateien
in diesem Ordner. Der Dateiname besteht aus einer Sekundengenauen Angabe des
Speicherzeitpunktes:
Dabei stehen in diesem Beispiel:
17: Jahr
05: Monat
19: Tag
11: Stunde
42: Minute
46: Sekunde
So ist es möglich, alle bisherigen Parametersätze mit dem PC zu archivieren, beliebig zu prüfen und zu
vergleichen bzw. wieder einzusetzen.
Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG
Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de
Dazu
erzeugt
WinMC+
MC6_Ausgang_17_05_19_11_42_46.GDA
im
öffentlichen
Benutzerverzeichnis
S t a n d
12/2017
("C:\
27
