S t a n d
3.2.18.4 Priorität
12/2017
Die Priorität (0, 1 – 16) legt die Schaltreihenfolge der Ausgänge fest. Diese wird streng eingehalten. Ausnahmen
von dieser strengen Schaltreihenfolge entstehen durch noch laufende Mindest-Schaltzeiten.
Die Prioritätenliste darf Lücken beinhalten. So ist die Schaltreihenfolge nach den Prioritäten 1 - 2 - 3 - 4 - 5 identisch
mit der nach den Prioritäten 1 - 4 - 5 - 8 - 9.
Falls ein Ausgang nicht an einen elektr. Verbraucher angeschlossen ist, sollte dieser Ausgang die Priorität
'0' erhalten. Der Maximumwächter wird diesen Ausgang dann nicht bearbeiten.
3.2.18.5 Relais-Funktion (Öffner/Schließer)
Der Maximumwächter KMC6+USB ist mit Wechselkontakten ausgestattet. Damit lassen sich die Schaltzustände
bei abgeschaltetem KMC6+USB festlegen (wichtige Verbraucher sind freigeschaltet, unwichtige gesperrt).
Gleichzeitig sind beliebige Leistungsschütze (Öffner/Schließer) oder Signaleingänge von BUS-Systemen/SPS
nutzbar.

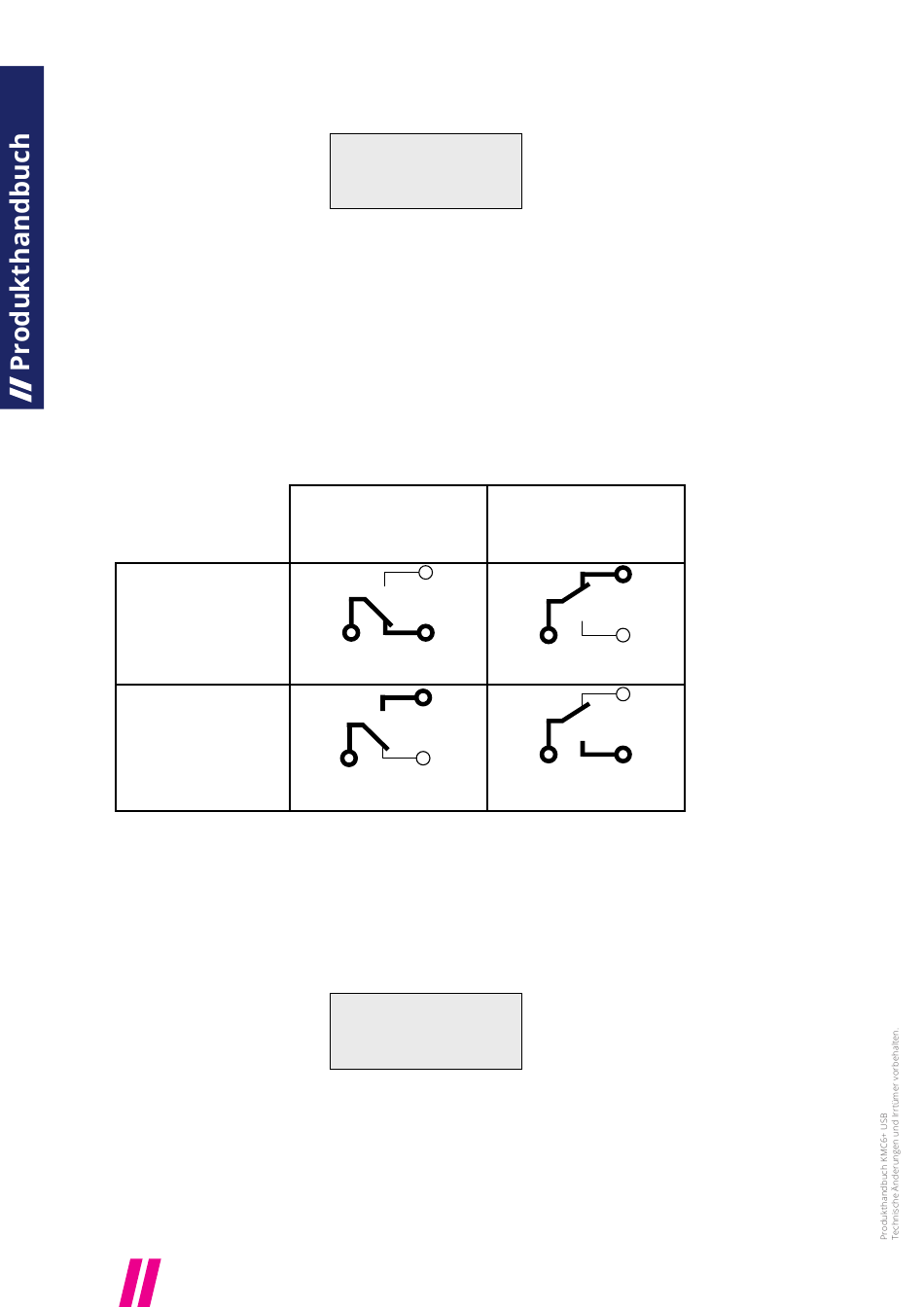

Diese Darstellung zeigt die unterschiedlichen Möglichkeiten:
Verbraucher ist aktiv bei
geschlossenem
KMC6+USB -Kontakt
Verbraucher ist aktiv bei
geöffnetem
KMC6+USB -Kontakt
In dieser Darstellung zeigen die fett gedruckten Klemmen die für das entsprechende Ergebnis zu
nutzenden Anschlüsse am KMC6+USB.
Alle Schalterstellungen zeigen einen freigegebenen Ausgang.
Normal: bei abgeschaltetem Gerät geschlossen, Öffnerkontakt
Negiert:bei abgeschaltetem Gerät geöffnet, Schliesserkontakt
Mit der Parametrierung am KMC6+USB muß eingestellt werden, an welchem Kontakt des Wechslers der
angeschlossene Verbraucher aktiv (oder freigeschaltet) ist.
Die Einstellung erfolgt wie gewohnt durch Betätigung der '+' oder '─' -Taste.
Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG
16
Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0) 54 24-29 28-0 | Fax. +49 (0) 54 24-29 28-77 | www.nzr.de
Max Ausz.A01:00240
Min Einz.A01: 0045
Min Ausz.A01: 0030
»Prio.
A01:
Verbraucher ist bei
abgeschaltetem
KMC6+USB freigegeben
norma
KMC6+USB-Eintrag
:
l
In WINMC+
: 'Öffner' nicht aktiviert
norma
KMC6+USB-Eintrag
:
l
In WINMC+
: 'Öffner' nicht aktiviert
Min Einz.A01: 0045
Min Ausz.A01: 0030
Prio.
A01:
»Relais
A01:norma«
01«
Verbraucher ist bei
abgeschaltetem
KMC6+USB
gesperrt
negie
KMC6+USB-Eintrag
:
rt
In WINMC+
: 'Öffner' aktiviert
negie
KMC6+USB-Eintrag
:
rt
In WINMC+
: 'Öffner' aktiviert
01
