Belegung Der Anschlussklemmen - NZR IC-M12 Kurzanleitung

2.2. Anschließen
2.2.1.

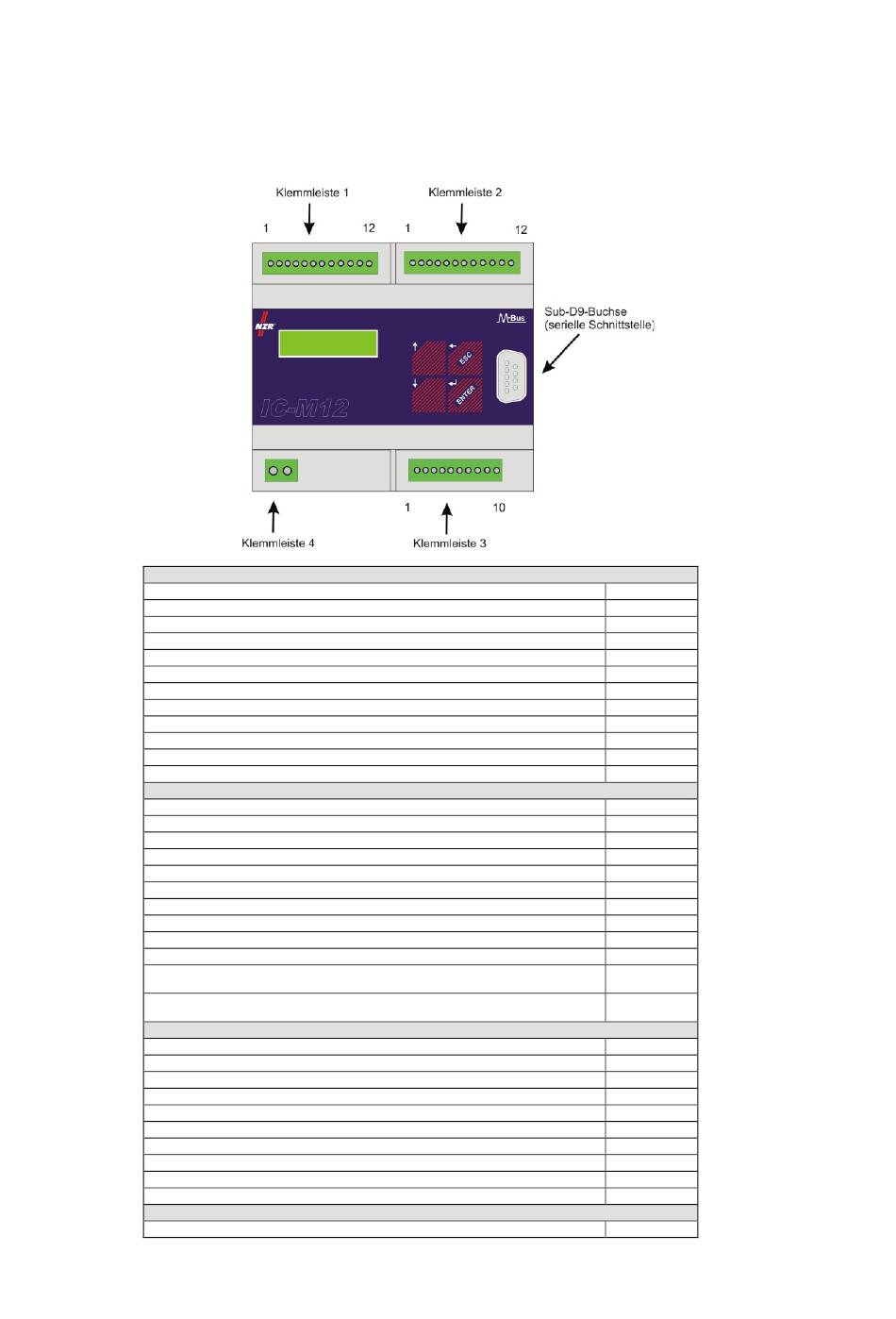

Belegung der Anschlussklemmen

Die Belegung der einzelnen Anschlussklemmen geht aus der folgenden Tabelle hervor.
Klemmleiste 1 (v.l.n.r.)
Impulskanal 1 - (IN +)
Impulskanal 1 - (IN -)
Impulskanal 2 - (IN +) / Tarifumschaltsignal für Kanal 1
Impulskanal 2 - (IN -) / Tarifumschaltsignal für Kanal 1
Impulskanal 3 - (IN +)
Impulskanal 3 - (IN -)
Impulskanal 4 - (IN +) / Tarifumschaltsignal für Kanal 3
Impulskanal 4 - (IN -) / Tarifumschaltsignal für Kanal 3
Impulskanal 5 - (IN +)
Impulskanal 5 - (IN -)
Impulskanal 6 - (IN +) / Tarifumschaltsignal für Kanal 5
Impulskanal 6 - (IN -) / Tarifumschaltsignal für Kanal 5
Klemmleiste 2 (v.l.n.r.)
Impulskanal 7 - (IN +)
Impulskanal 7 - (IN -)
Impulskanal 8 - (IN +) / Tarifumschaltsignal für Kanal 7
Impulskanal 8 - (IN -) / Tarifumschaltsignal für Kanal 7
Impulskanal 9 - (IN +)
Impulskanal 8 - (IN -)
Impulskanal 10 - (IN +) / Tarifumschaltsignal für Kanal 9
Impulskanal 10 - (IN -) / Tarifumschaltsignal für Kanal 9
Impulskanal 11 - (IN +)
Impulskanal 11 - (IN -)
Impulskanal 12 - (IN +) / Tarifumschaltsignal für Kanal 11 / EVU-
Synchronisationseingang
Impulskanal 12 - (IN -) / Tarifumschaltsignal für Kanal 11 / EVU-
Synchronisationseingang
Klemmleiste 3 (v.l.n.r.)
DCF77-Empfänger Versorgungsspannung, +5V
DCF77-Empfänger Versorgungsspannung, GND
DCF77-Empfänger Versorgungsspannung, Zeitsignal
Alternative Spannungsversorgung, +6V – Eingang
Alternative Spannungsversorgung, GND
Alternative Spannungsversorgung, DC - Ausgang
M-Bus Schnittstelle - M+
M-Bus Schnittstelle - M-
M-Bus Schnittstelle - M+
M-Bus Schnittstelle - M-
Klemmleiste 4 (v.l.n.r.)
Versorgungsspannung 85-230 V AC
© NZR Seite 4/8
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
1/2
