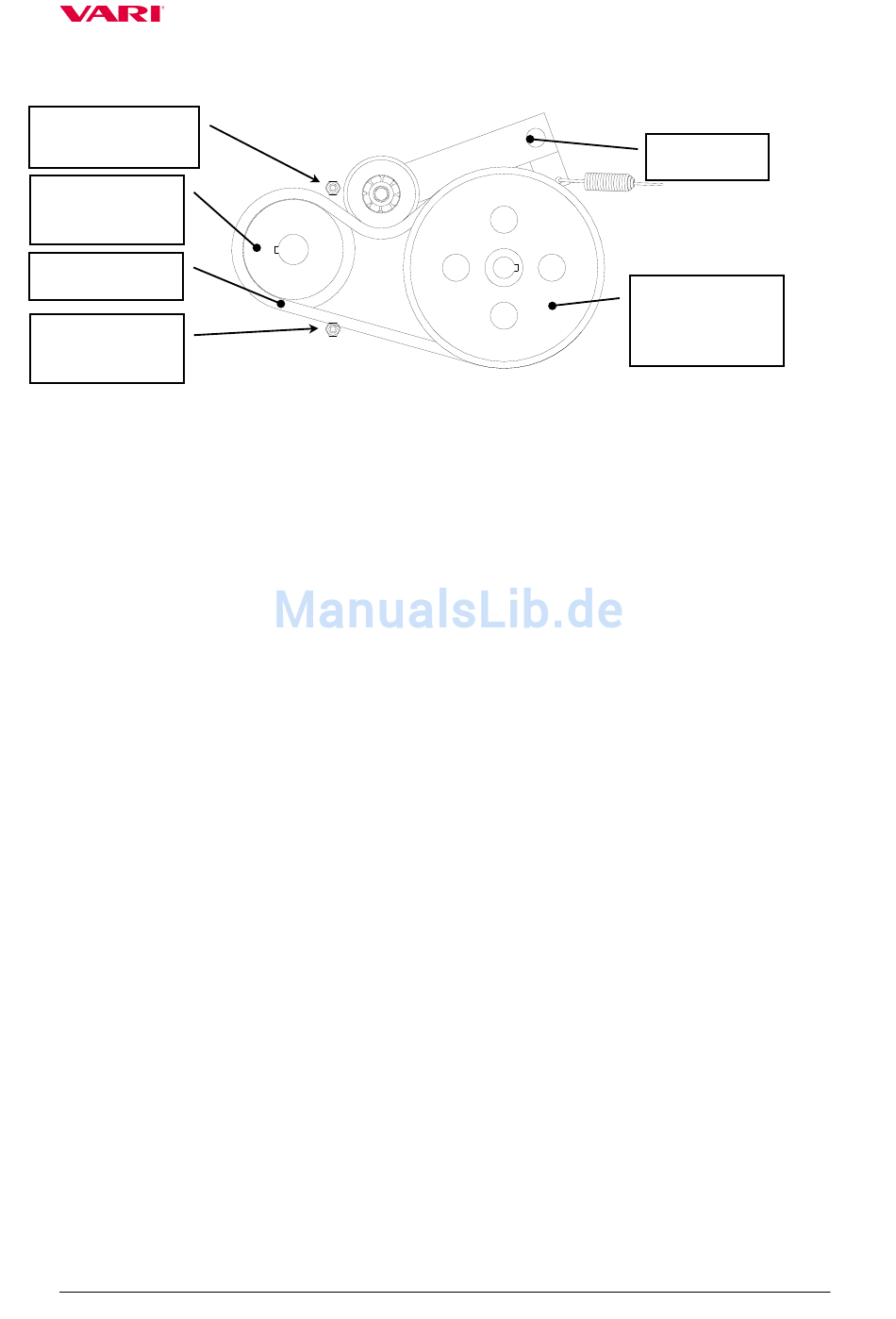

Bild 13: Einstellung der Spannrolle der Fahrbewegung
Führungsschraube
auf der rechten Seite
Treibende
Riemenscheibe
(am Motor)
Keilriemen
Führungsschraube
auf der linken
Seite
6.5 Einstellung der Rollenseile, der Messerbremse
Damit die geringen Betätigungskräfte an den Hebeln gewährleistet bleiben, mit denen
das Einschalten der Antriebe getätigt wird, müssen die Seile in den Bowdenzügen mindestens
2x pro Saison mit einem der Öle aus den Zerstäuberflaschen geschmiert werden (z.B.
SILKAL, MD Spray, WD40). Die richtige Maschinenfunktion setzt auch die richtige
Einstellung der Betätigungselemente der Antriebe voraus.
Verwenden Sie zur Einstellung der Seile immer zuerst die Einstellschrauben auf der
Querstrebe der Lenkholme (Bild Nr. 14 rechts), erst wenn es nicht möglich ist, das Gewinde
der Einstellschraube zu benutzen, Verwenden Sie die Schrauben auf dem Chassis der
Maschine (Bild Nr. 14 links). Verwenden Sie bei allen Einstellschrauben zum Anziehen der
Sicherungsmuttern zwei Flachschlüssel Nr. 10 oder Nr. 9 (nach der verwendeten Größe der
Mutter M6). Ziehen Sie die Muttern mit Gespür nach. Wenn die Schritte der
Einstellschrauben nicht mehr genutzt werden können, kann der Haken am Seil in die nächste
Öffnung am Spannrollenarm (siehe Bild Nr. 12 und Nr. 13) in der Form eingehakt werden,
dass die Vorspannung der Seile erneut mit der Einstellschraube geregelt werden kann.
Das Seil im Bowdenzug der Messerbremse und im Bowdenzug der automatischen
Bremse muss (bei losgelassenen Hebeln) immer ein kleines Spiel aufweisen (ca. 1 mm), damit
die Bremse ausreichend bremst. Um das Spiel des Bremsseils im Bowdenzug zu erreichen,
müssen die Stellschrauben beim Einstellen in das Chassis oder die Strebe der Lenkholme
eingeschraubt werden.
Die
Seile
Maschinenfahrbewegung dürfen kein Spiel haben und müssen leicht gespannt sein. Damit
sich die Seile spannen, müssen die Stellschrauben beim Einstellen aus dem Chassis oder aus
der Querstrebe der Lenkholme herausgeschraubt werden.
24
des
Rollenbowdenzugs
Getriebene
Riemenscheibe
der
Fahrbewegung
und
des
Kupplungsbowdenzugs
