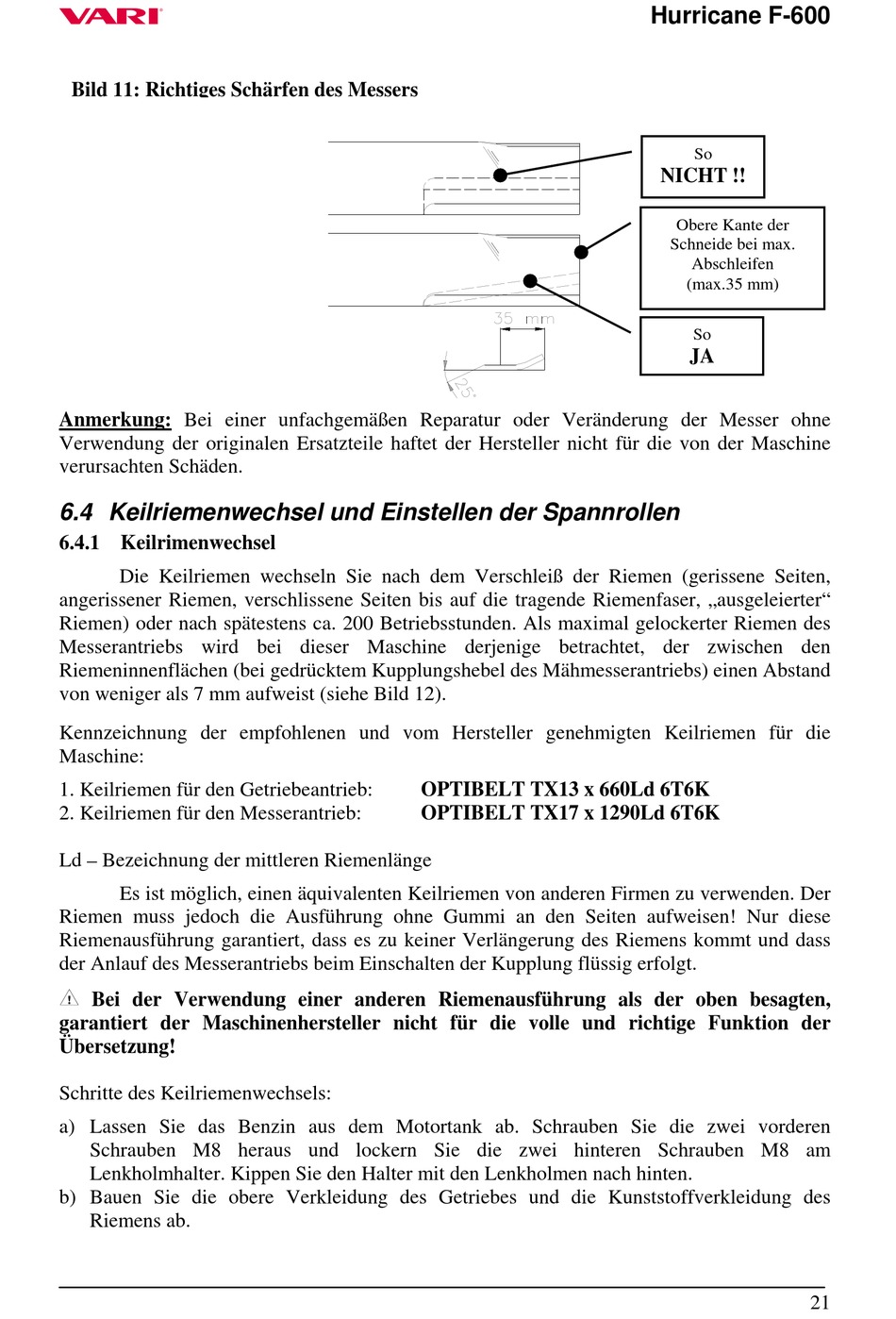

Bild 11: Richtiges Schärfen des Messers
Anmerkung: Bei einer unfachgemäßen Reparatur oder Veränderung der Messer ohne
Verwendung der originalen Ersatzteile haftet der Hersteller nicht für die von der Maschine
verursachten Schäden.
6.4 Keilriemenwechsel und Einstellen der Spannrollen
6.4.1 Keilrimenwechsel
Die Keilriemen wechseln Sie nach dem Verschleiß der Riemen (gerissene Seiten,
angerissener Riemen, verschlissene Seiten bis auf die tragende Riemenfaser, „ausgeleierter"
Riemen) oder nach spätestens ca. 200 Betriebsstunden. Als maximal gelockerter Riemen des
Messerantriebs wird bei dieser Maschine derjenige betrachtet, der zwischen den
Riemeninnenflächen (bei gedrücktem Kupplungshebel des Mähmesserantriebs) einen Abstand
von weniger als 7 mm aufweist (siehe Bild 12).
Kennzeichnung der empfohlenen und vom Hersteller genehmigten Keilriemen für die
Maschine:
1. Keilriemen für den Getriebeantrieb:
2. Keilriemen für den Messerantrieb:
Ld – Bezeichnung der mittleren Riemenlänge
Es ist möglich, einen äquivalenten Keilriemen von anderen Firmen zu verwenden. Der
Riemen muss jedoch die Ausführung ohne Gummi an den Seiten aufweisen! Nur diese
Riemenausführung garantiert, dass es zu keiner Verlängerung des Riemens kommt und dass
der Anlauf des Messerantriebs beim Einschalten der Kupplung flüssig erfolgt.
, Bei der Verwendung einer anderen Riemenausführung als der oben besagten,
garantiert der Maschinenhersteller nicht für die volle und richtige Funktion der
Übersetzung!
Schritte des Keilriemenwechsels:
a) Lassen Sie das Benzin aus dem Motortank ab. Schrauben Sie die zwei vorderen
Schrauben M8 heraus und lockern Sie die zwei hinteren Schrauben M8 am
Lenkholmhalter. Kippen Sie den Halter mit den Lenkholmen nach hinten.
b) Bauen Sie die obere Verkleidung des Getriebes und die Kunststoffverkleidung des
Riemens ab.
OPTIBELT TX13 x 660Ld 6T6K
OPTIBELT TX17 x 1290Ld 6T6K
Hurricane F-600
So
NICHT !!
Obere Kante der
Schneide bei max.
Abschleifen
(max.35 mm)
So
JA
21
