Arretierungsplatten muss der Arretierungsbolzen eingeschoben sein (Arretierungshebel
am rechten Griff der Lenkholme drücken – siehe Bild 1).
Bild 2: Zusammenbau der Maschine
5.2 Einstellung der Lenkholme
Die Lenkholme lassen sich in zwei Ebenen einstellen:
• Höhenverstellung: Lösen Sie die Anzugsmutter M10 (Position (1) auf Bild Nr. 3) und
stellen Sie die Höhe der Lenkholmgriffe in der Höhe ein, die Ihnen zusagt.
• Seitenverstellung: Drücken Sie den Hebel (Position (2) auf Bild 3) in Abwärtsrichtung
und drehen Sie die Lenkholme um eine Position nach rechts oder links.
Zum Zweck der Verkleinerung der Maschinenmaße für beispielsweise den Transport
in einem Auto kippen Sie die Lenkholme zuerst in die waagerechte Position und dann
drehen Sie die ganzen Lenkholme um 180° in Uhrzeigerrichtung. Geben Sie auf die
Bowdenzüge Acht, damit sie nicht irgendwo an der Maschinenkonstruktion hängen
bleiben.
Schrauben Sie die
vordere Verkleidung
aus dem
Maschinenchassis ab
(auf beiden Seiten)
in der Weise nach, dass man die Verkleidung frei
anheben kann.

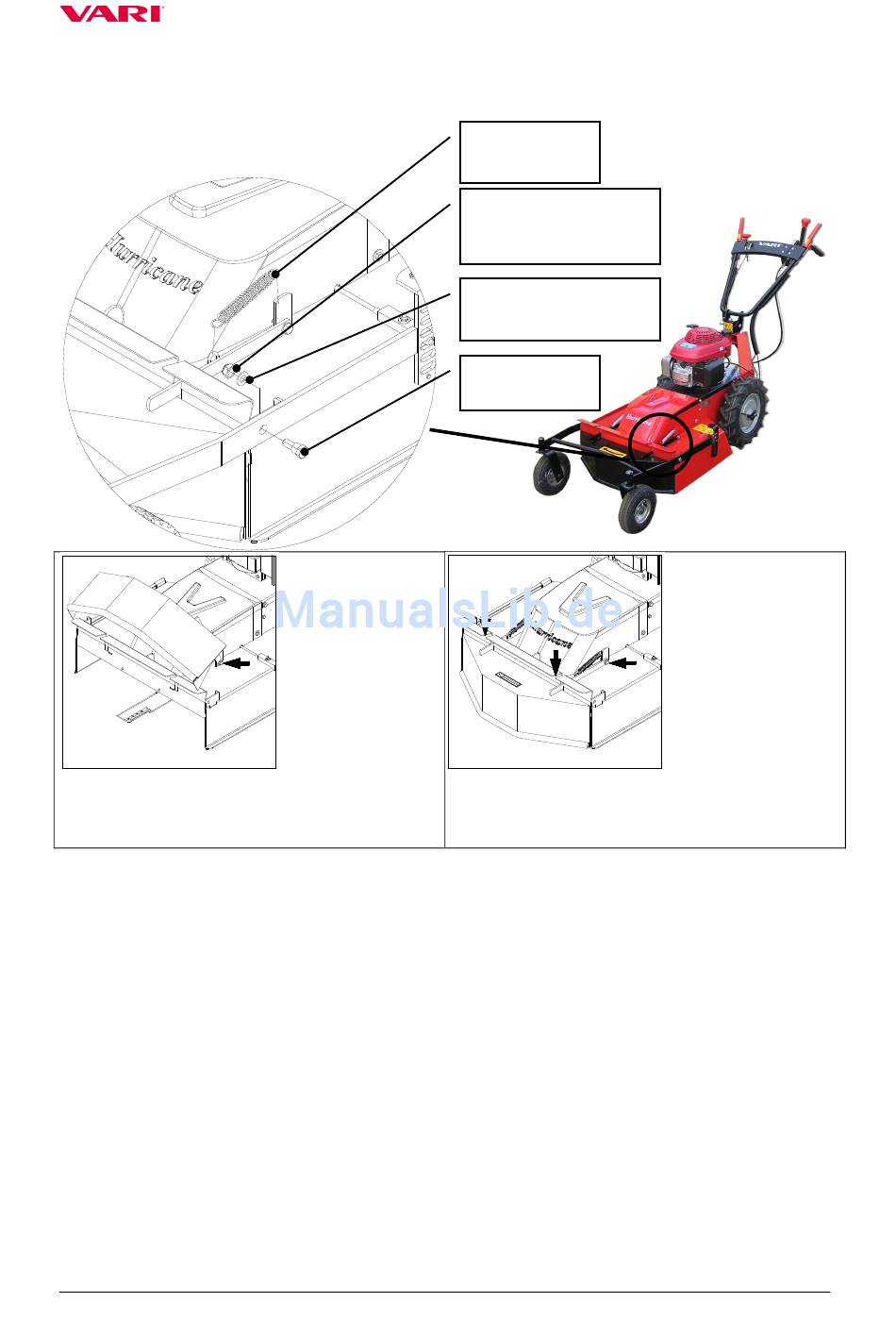

Bauen Sie die Feder an.
1
Feder (2 St.)
4
Selbstsicherende Mutter
M10
3
Unterlegscheibe 10,5
2
Schraube
Hurricane F-600
Ziehen Sie die vordere
Verkleidung durch die
Ausschnitte in dem
Chassisdeflektor durch
(beim Aufheben muss
die vordere
Verkleidung um den
Deflektor stocken) und
schrauben Sie sie
zurück an den
Maschinenchassis an.
Ziehen Sie die Muttern
11
