Vari Hurricane F-600 Bedienungsanleitung Seite 42

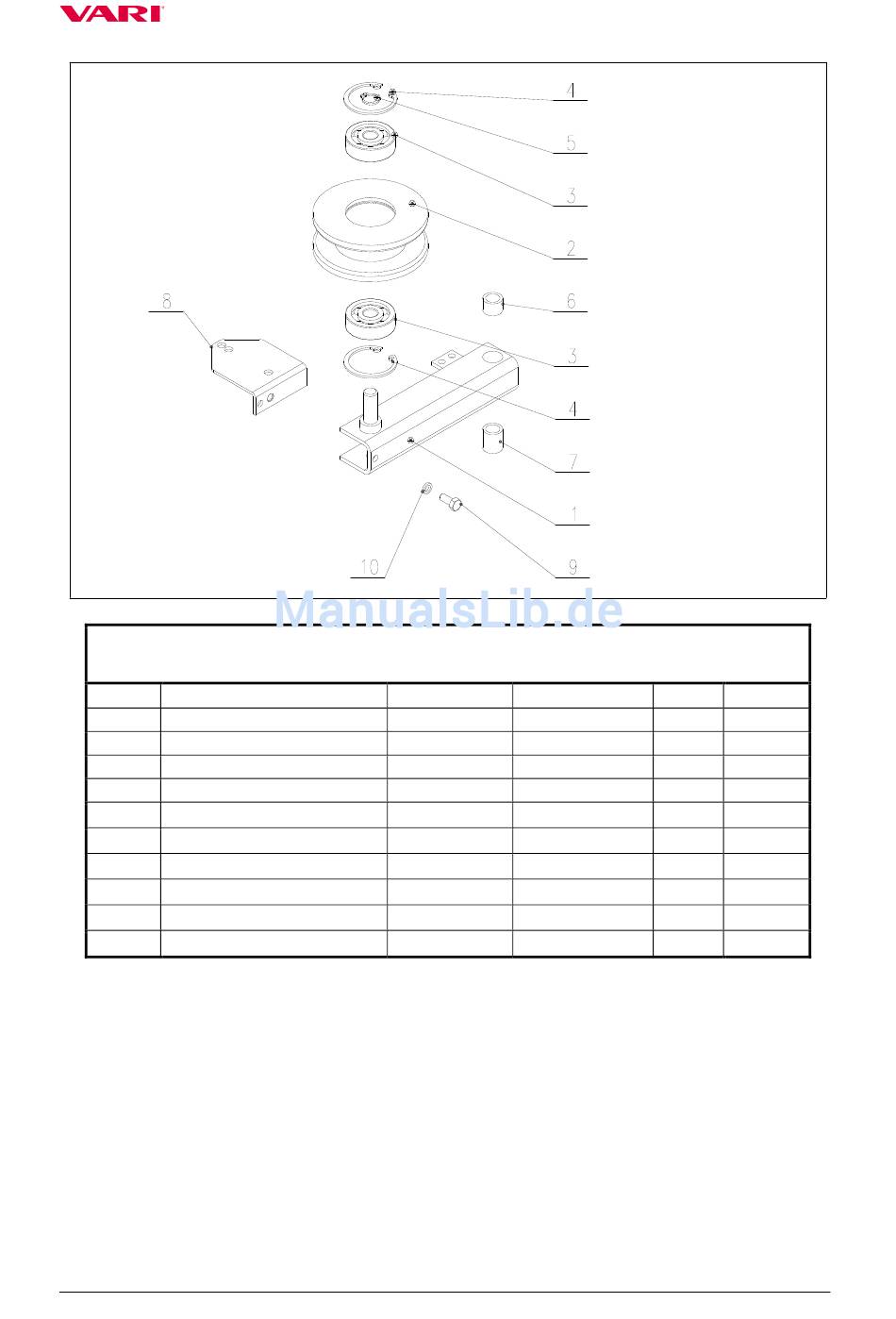

Rolle des Messerantriebs
Pos. Bezeichnung
1 Rollenarm
2 Rolle für Riemen X17
3 Lager
4 Sicherungsring
5 Sicherungsring
6 Gleitlager
7 Gleitlager
8 Riemenführung bei der Rolle
9 Schraube
10 Unterlegscheibe
42
Abmessung Zeichnung - Norm Best.nr.
22 9 3330 021
632 0 3325 069
6300 2RS
35 ČSN 02 2931
10 ČSN 02 2930
A 10x14x10 SZ
A 10x14x16 SZ
32 1 3340 010
M5x12 ČSN 02 1103.25 184 524
5,1 ČSN 02 1740.05 127 512
Hurricane F-600
St.
184 069 1
184 579 1
189 585 2
126 503 2
6021519 1
184 599 1
184 600 1
184 108 1
1
1
