Keilriemenspannung erneut einstellen. Die Führungsbleche an der rechten Mäherseite müssen
parallel zum Riemen und im Höchstabstand von 1-2 mm vom Riemenrücken verlaufen.
i) Die vordere Riemenführung und den Riemenschutz aus Kunststoff wieder anbauen.
Wenn das Getriebe aus dem Maschinenrahmen ausgebaut werden muss, ist beim
Wiedereinbau die Achsenflucht der Getriebe- und Motorwelle sicherzustellen. Dieser
Arbeitsgang ist deshalb einer Fachwerkstatt anzuvertrauen, die über eine vom
Hersteller genehmigte Original-Zentriereinrichtung verfügen muss.

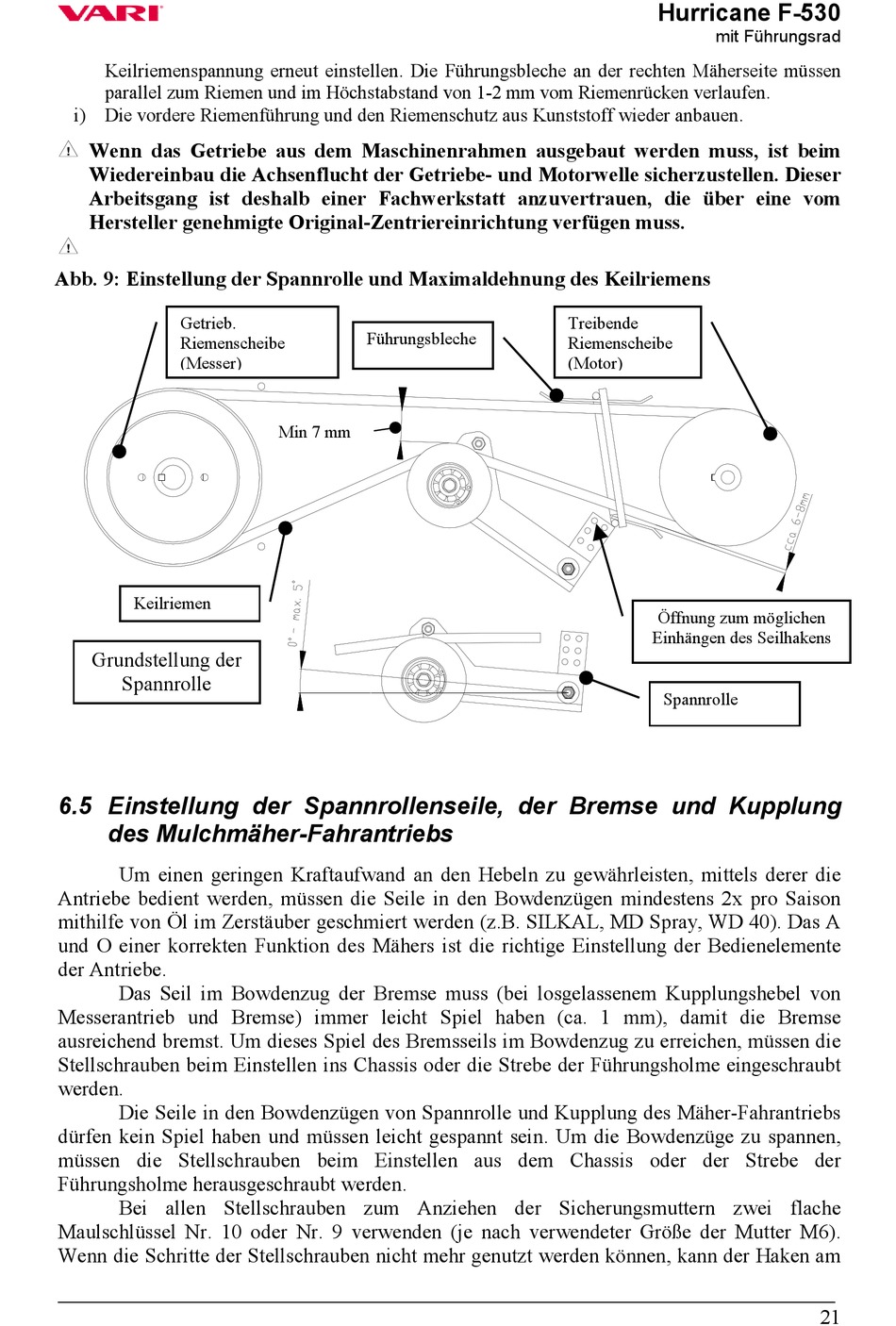

Abb. 9: Einstellung der Spannrolle und Maximaldehnung des Keilriemens
Getrieb.
Riemenscheibe
(Messer)
Keilriemen
Grundstellung der
Spannrolle
6.5 Einstellung der Spannrollenseile, der Bremse und Kupplung
des Mulchmäher-Fahrantriebs
Um einen geringen Kraftaufwand an den Hebeln zu gewährleisten, mittels derer die
Antriebe bedient werden, müssen die Seile in den Bowdenzügen mindestens 2x pro Saison
mithilfe von Öl im Zerstäuber geschmiert werden (z.B. SILKAL, MD Spray, WD 40). Das A
und O einer korrekten Funktion des Mähers ist die richtige Einstellung der Bedienelemente
der Antriebe.
Das Seil im Bowdenzug der Bremse muss (bei losgelassenem Kupplungshebel von
Messerantrieb und Bremse) immer leicht Spiel haben (ca. 1 mm), damit die Bremse
ausreichend bremst. Um dieses Spiel des Bremsseils im Bowdenzug zu erreichen, müssen die
Stellschrauben beim Einstellen ins Chassis oder die Strebe der Führungsholme eingeschraubt
werden.
Die Seile in den Bowdenzügen von Spannrolle und Kupplung des Mäher-Fahrantriebs
dürfen kein Spiel haben und müssen leicht gespannt sein. Um die Bowdenzüge zu spannen,
müssen die Stellschrauben beim Einstellen aus dem Chassis oder der Strebe der
Führungsholme herausgeschraubt werden.
Bei allen Stellschrauben zum Anziehen der Sicherungsmuttern zwei flache
Maulschlüssel Nr. 10 oder Nr. 9 verwenden (je nach verwendeter Größe der Mutter M6).
Wenn die Schritte der Stellschrauben nicht mehr genutzt werden können, kann der Haken am
Führungsbleche
Min 7 mm
Hurricane F-530
mit Führungsrad
Treibende
Riemenscheibe
(Motor)
Öffnung zum möglichen
Einhängen des Seilhakens
Spannrolle
21
