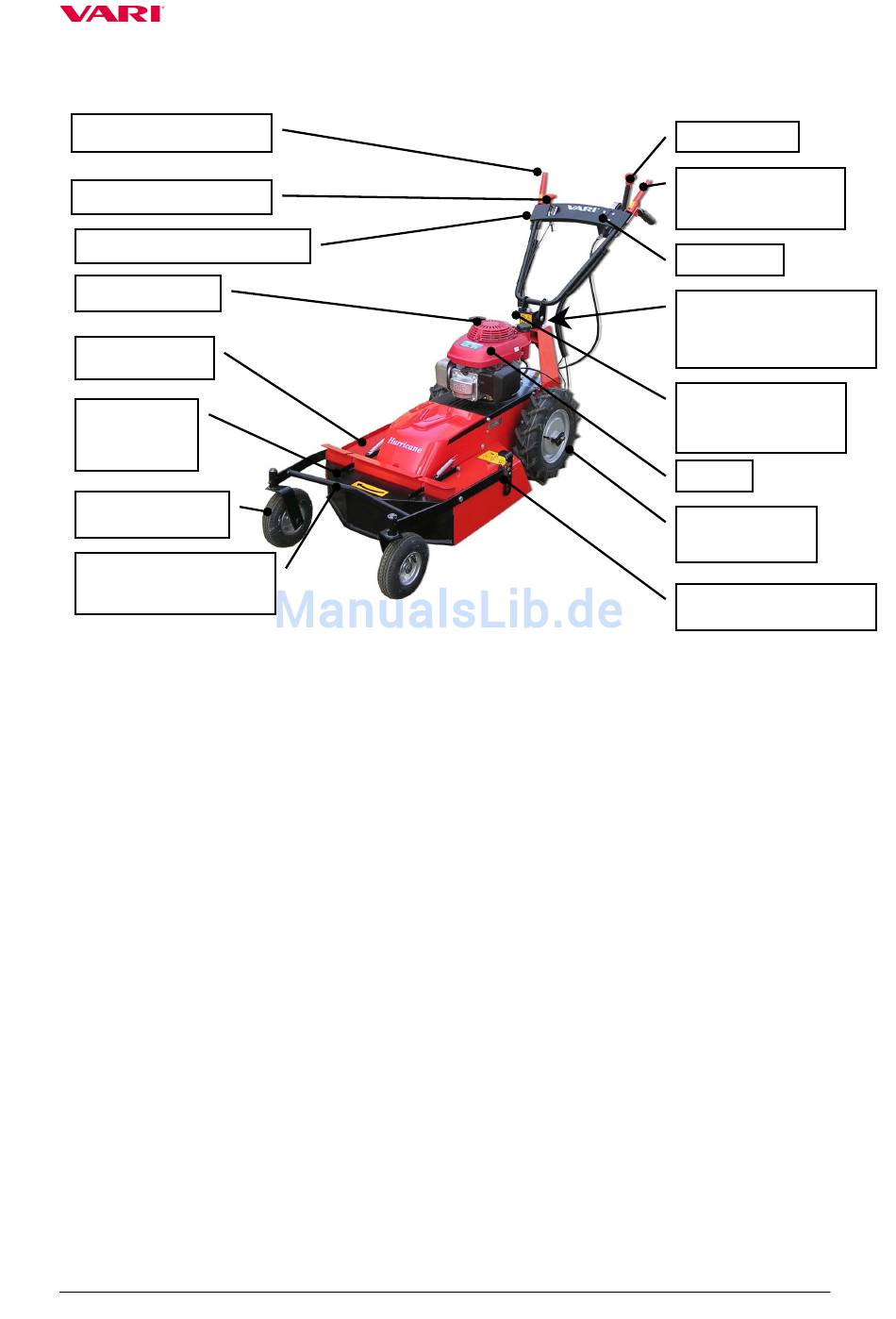

Bild 1: Mulchmäher Hurricane F-530.2
Hebel des Messerantriebs
Akzeleratorhebel
Einstellung der Mähhöhe
Startergriff
Messerschutz
Vordere
anzuhebende
Verkleidung
Führungsräder
Führungsräderrahmen.
Griff zum Erfassen vorn
5 Bedienungsanleitung
5.1 Zusammenbau der Maschine
Fordern Sie das Auspacken der Maschine und die Unterweisung über die Betätigung der
Maschine von Ihrem Händler.
Aufgrund der Schwierigkeit des Herausnehmens der Maschine aus der Kiste empfehlen
wir, die Kiste an den Ecken aufzuschneiden und die Maschine danach auf eine feste Unterlage
zu stellen. Stellen für das Erfassen: vorn an der Kante des Messerschutzes, hinten am Rohr
der Lenkholmgriffe. Arbeiten Sie aufgrund des Maschinengewichts zu zweit.
Wenn Sie den Mäher selbst zusammenbauen, gehen Sie wie folgt vor:
1. Nehmen Sie alle Bauteile aus den Verpackungen.
2. Legen Sie die Führungsräder beiseite. Kippen Sie die vordere anhebbare Verkleidung in
die waagerechte Position
3. Drehen Sie die Lenkholme so, dass die Griffe nach hinten zeigen. Die Bowdenzüge
dürfen nicht verdreht werden!
4. Haken Sie die Federn (1) mit den geeigneten Haken in die Ösen in den Armen der
vorderen Verkleidung und in die Öffnungen in den Füßen am Messerschutz. Diese
Operation lässt sich am besten ausführen, wenn sich die vordere Verkleidung in fast
senkrechter Lage gegenüber der Unterlage befindet.
5. Schrauben Sie die Führungsräder mit der Schraube (2), der flachen Unterlegscheibe 10,5
mm (3) und der selbstsichernden Mutter M10 (4) an die Säulen im vorderen Teil des
Messerschutzes. Beim Einsetzen des Rahmens der Führungsräder in die Führung der
10
Hurricane F-600
Schalthebel
Kupplungshebel für
Fahrbewegung
me
Lenkhol
Hebel für
Seitenverstellung der
Lenkholme
Anzugsmutter für
Einstellung der
Lenkholmhöhe
Motor
Laufräder mit
Stiftdifferential
Einstellung der Mähhöhe
