6.2 Anziehen der Schraubenverbindungen
Kontrollieren
Sie
Schraubverbindungen. Kontrollieren Sie vor jeder Maschinenverwendung, ob die Schrauben
festgezogen sind, die das Messer am Mitnehmer und ebenfalls den Mitnehmer an der Welle
befestigen. Maximale Festziehmonente sind auf dem Bild 10 angeführt.
, Verwenden Sie beim Wechsel der Schrauben nur die vom Hersteller gelieferten
Originalersatzteile 1

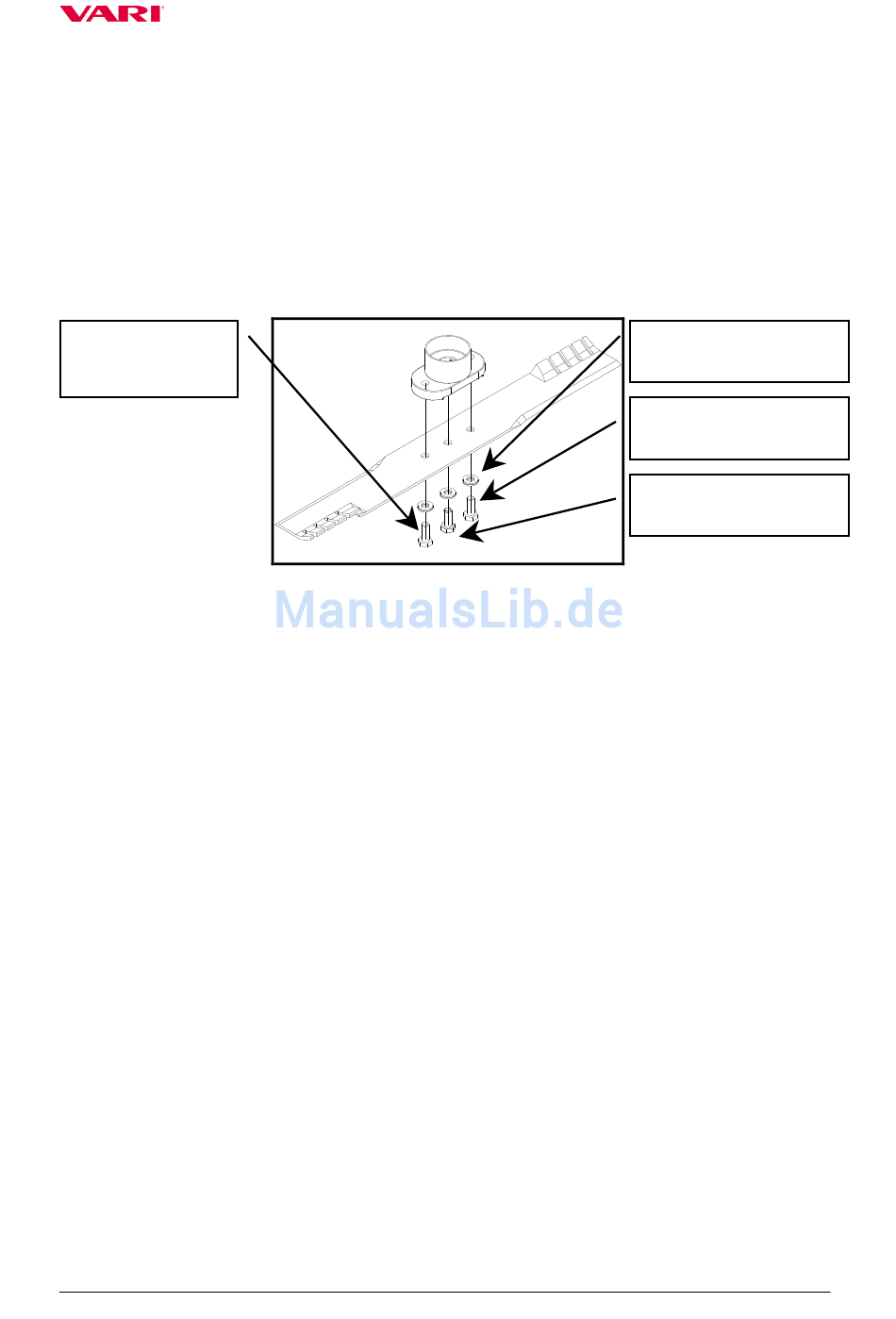

Bild 10: Detail der Messerbefestigung
Schraube M10x20
Anzugsmoment 48
N.m
6.3 Wechsel und Schärfen des Arbeitsmessers
, Die Maschine muss auf einer festen Unterlage stehen und sie muss derart gesichert
sein, dass Sie einen guten Zugang zum Messer haben und dass es zu keiner plötzlichen
selbsttägen Bewegung der Maschine kommt.
, Achten Sie auf erhöhte Vorsicht beim Ausbau des Messers. Die Messerschneiden
sind scharf. Schützen Sie die Hände mit Arbeitshandschuhen.
, Der Motor muss ausgeschaltet und das Kabelendstück von der Zündkerze abgezogen
sein!
Vorgangsweise beim Messerwechsel (arbeiten Sie immer zu zweit):
a) Lösen und schrauben Sie die Randschrauben „A" heraus. Dann lösen und schrauben Sie
die mittlere Schraube „B" heraus und nehmen das Messer und den Mitnehmer von der
Messerwelle ab.
b) Richten Sie die Schneide ab und schärfen Sie die Messerschneiden. Die Neigung der zu
schärfenden Klinge sollte betreffend der unteren Messerebene 25° betragen. Das Messer
muss auch nach dem Schleifen gut ausgewuchtet werden, deshalb müssen Sie eine
gleichmäßige Materialabnahme beim Schleifen an beiden Schneiden einhalten.
c) Montieren Sie das Messer und den Mitnehmer in umgekehrter Reihenfolge wieder auf die
Messerwelle.
, Die mittlere Schraube M10x1x25 besitzt ein feines Gewinde, deshalb darf sie nicht
mit den Randschrauben mit normalem Gewinde vertauscht werden!
d) Ziehen Sie die Schrauben mit dem vorgeschriebenen Anzugsmoment an.
, Wenn nach dem Einbau übermäßige Schwingungen in den Lenkholmen der
Maschine auftreten, muss das Messer erneut ausgewuchtet werden!
20
regelmäßig
den
festgezogenen
Zustand
Hurricane F-600
aller
wichtiger
Unterlegscheibe NORD
LOCK 10
Schraube M10x20
Anzugsmoment 48 N.m
Schraube M10x1x25
Anzugsmoment 38 N.m
