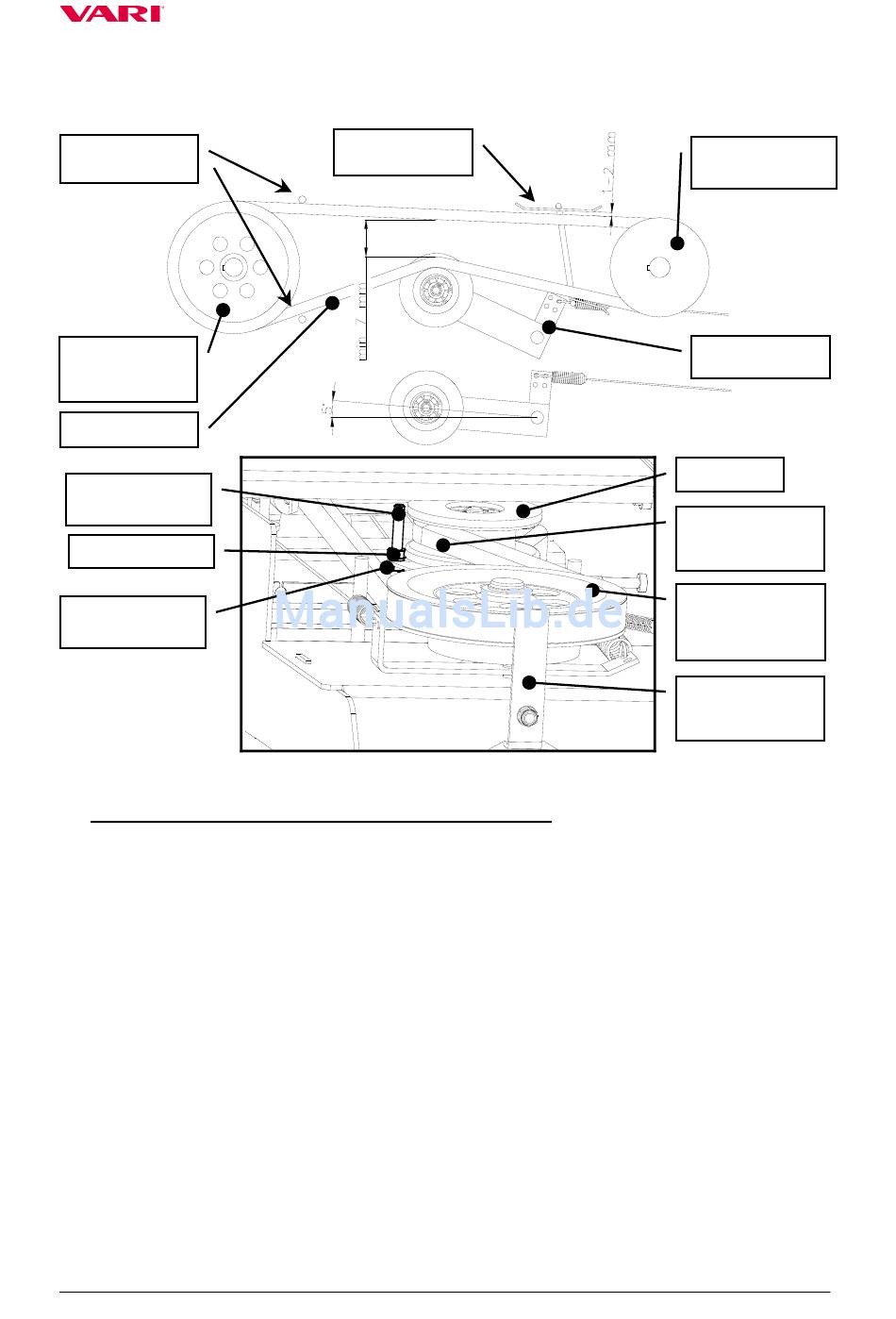

Bild 12: Einstellung der Spannrolle des Messerantriebs und der Riemenführung an
der Rolle
Führungsstifte
Getriebene
Messerscheibe
Keilriemen
Schraube M6x35
Mutter M6
Unterlegscheibe
6,4 mm
Rolle der Kupplung der Fahrbewegung (Bild Nr. 13)
Bei vollständig gedrücktem Hebel am linken Griff muss die Rolle den Riemen
ausreichend spannen (die Feder am Seil muss um etwa 10 mm gegenüber dem lockeren
Zustand verlängert sein). Regulieren Sie gegebenenfalls mit Hilfe der Einstellschraube Nr.
4 (siehe Bild 14). Bei ausgeschaltetem Hebel muss die Rolle parallel zur
Maschinenlängsachse sein. Das Seil im Bowdenzug der Spannrolle darf kein Spiel haben.
Wenn die Einstellschraube voll herausgeschraubt ist und der Keilriemen gespannt werden
muss, kann die Feder am Seil in die vordere Öffnung auf dem Arm der Spannrolle
eingehakt (Anmerkung: diese Verbindung kann schon von Hersteller genutzt sein) und die
Spannung des Riemens erneut eingestellt werden. Der Keilriemen muß immer zwischen
den zwei Schrauben M6 gehen, die die Riemenführung im ausgeschalteten Zustand
formen.
Führungsblech
Hurricane F-600
Antriebsscheibe
(am Motor)
Spannrolle
Spannrolle
Keilriemen des
Messerantriebs
Getriebene
Riemenscheibe
des Messers
Vordere
Riemenführung
