voll herausgeschraubt ist und der Keilriemen gespannt werden muss, kann die Feder
am Seil in die vordere Öffnung auf dem Arm der Spannrolle eingehakt (Anmerkung:
diese Verbindung kann schon von Hersteller genutzt sein) und die Spannung des
Riemens erneut eingestellt werden.

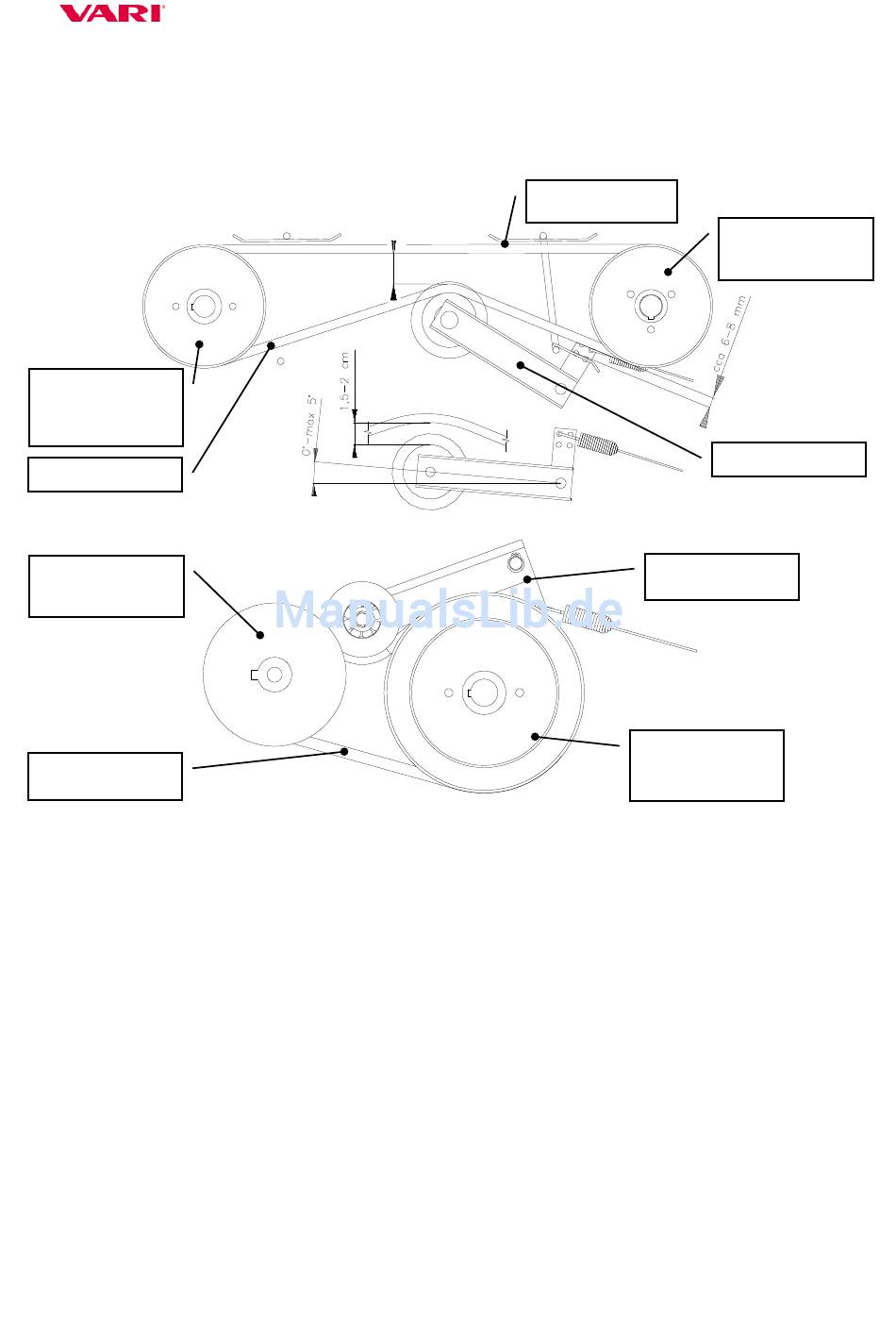

Bild 12: Einstellung der Spannrollen
Messerantrieb
Getriebene
Riemenscheibe
des Messers
Keilriemen
Fahrbewegung der Maschine
Antriebsscheibe
(am Motor)
Keilriemen

6.5 Einstellung der Rollen- und Messerbremsenseile.

Damit die geringen Betätigungskräfte an den Hebeln gewährleistet bleiben, mit denen
das Einschalten der Antriebe getätigt wird, müssen die Seile in den Bowdenzügen mindestens
2x pro Saison mit einem der Öle aus den Zerstäuberflaschen geschmiert werden (z.B.
SILKAL, MD Spray, WD40). Die richtige Maschinenfunktion setzt auch die richtige
Einstellung der Betätigungselemente der Antriebe voraus.
Das Seil im Bowdenzug der Messerbremse und im Bowdenzug der automatischen
Bremse muss (bei losgelassenen Hebeln) immer ein kleines Spiel aufweisen (ca. 1 mm),
damit die Bremsen ausreichend bremsen. Um das Spiel des Seils im Bowdenzug zu erreichen,
müssen die Stellschrauben beim Einstellen in das Chassis oder die Strebe der Lenkholme
eingeschraubt werden.
Die Seile des Bowdenzugs der Rolle und des Bowdenzugs der Kupplung der
Maschinenfahrbewegung dürfen kein Spiel haben und sie müssen leicht gespannt sein. Damit
sich die Seile spannen, müssen die Stellschrauben beim Einstellen aus dem Chassis oder aus
der Querstrebe der Lenkholme herausgeschraubt werden.
Verwenden Sie bei allen Einstellschrauben zum Anziehen der Sicherungsmuttern zwei
Flachschlüssel Nr. 10 oder Nr. 9 (nach der verwendeten Größe der Mutter M6). Wenn die
24
Führungsbleche
Spannrolle
Getriebene Rie-
menscheibe der
Fahrbewegung
F-700
Antriebsscheibe
(am Motor)
Spannrolle
