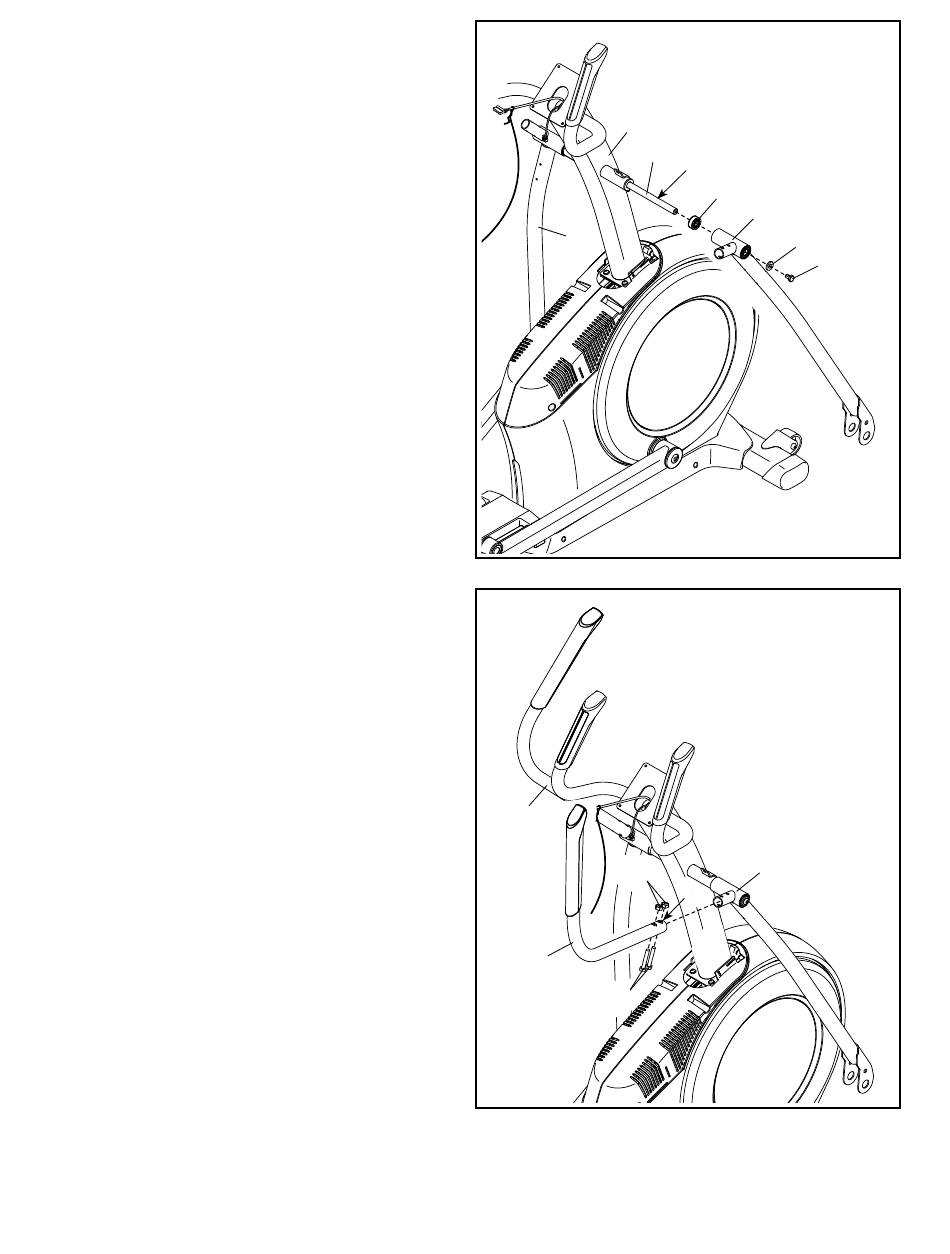

7. Tragen Sie mithilfe einer Plastiktüte, um Ihre
Finger sauber zu halten, etwas von dem mitge-
lieferten Schmierfett auf die Drehachse (35) auf.
Stecken Sie die Drehachse (35) durch den
Pfosten (4) und zentrieren Sie diese. Tipp: Ein
Gummihammer kann dabei eventuell hilfreich
sein.
Als Nächstes schieben Sie einen Drehabstand-
halter (54) auf die rechte Seite der Drehachse
(35).
Dann identifizieren Sie den rechten Pendel-
schenkel (60), richten ihn wie abgebildet aus und
schieben ihn auf die rechte Seite der Drehachse
(35).
Wiederholen Sie diesen Vorgang mit dem
linken Pendelschenkel (46).
Ziehen Sie je eine M8 x 13mm Schraube (82) mit
einer M8 Unterlegscheibe (97) in beiden Enden
der Drehachse (35) gleichzeitig fest.
8. Identifizieren Sie den rechten Pendelgriff (61)
und richten Sie ihn wie abgebildet aus.
Schieben Sie den rechten Pendelgriff (61) auf
den rechten Pendelschenkel (60).
Befestigen Sie den rechten Pendelgriff (61)
mit zwei M8 x 38mm Bolzen (96) und zwei M8
Sicherungsmuttern (102). Achten Sie darauf,
dass sich die Sicherungsmuttern in den
sechseckigen Löchern (C) befinden.
Wiederholen Sie diesen Schritt mit dem lin-
ken Pendelgriff (47).
7
4
35
46
8
47
102
61
96
9
Schmierfett
54
60
97
82
60
C
