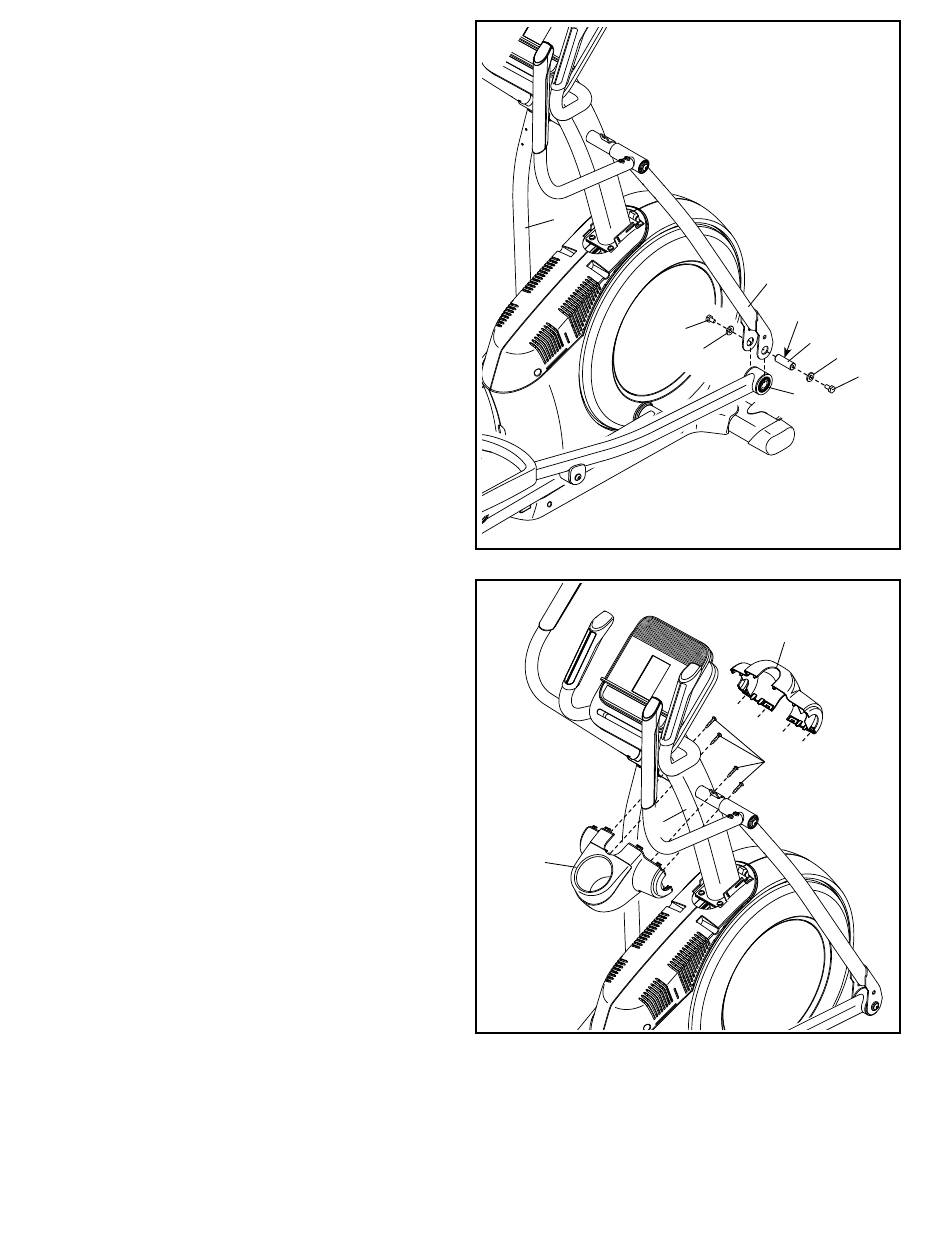

13. Tragen Sie ein wenig Schmierfett auf eine der
Pedalarmachsen (64) auf.
Als Nächstes schieben Sie eine M8 x 23mm
Unterlegscheibe (77) auf eine M8 x 13mm
Schraube (82) und drehen die Schraube um ein
paar Drehungen in die Pedalarmachse (64) ein.
Während eine zweite Person das vordere Ende
des rechten Pedalarms (58) innerhalb der
Halterung am rechten Pendelschenkel (60) hält,
fügen Sie die Pedalarmachse (64) in beide Teile
ein.
Schieben Sie eine M8 x 23mm Unterlegscheibe
(77) auf eine weitere M8 x 13mm Schraube
(82) und drehen Sie die Schraube um ein paar
Drehungen in die Pedalarmachse (64) ein. Dann
ziehen Sie beide Schrauben gleichzeitig fest.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
14. Richten Sie die hintere Pfostenabdeckung (81)
wie abgebildet aus.
Befestigen Sie die hintere Pfostenabdeckung
(81) mit vier M4 x 16mm Schrauben (101)
am Pfosten (4). Drehen Sie alle Schrauben
zunächst lose ein, dann ziehen Sie diese fest.
Als Nächstes richten Sie die vordere Pfosten-
abdeckung (12) wie abgebildet aus.
Befestigen Sie die vordere Pfostenabdeckung
(12) um den Pfosten (4), indem Sie diese auf die
hintere Pfostenabdeckung (81) drücken.
13
46
14
81
12
60
Schmierfett
82
64
77
58
12
101
4
77
82
