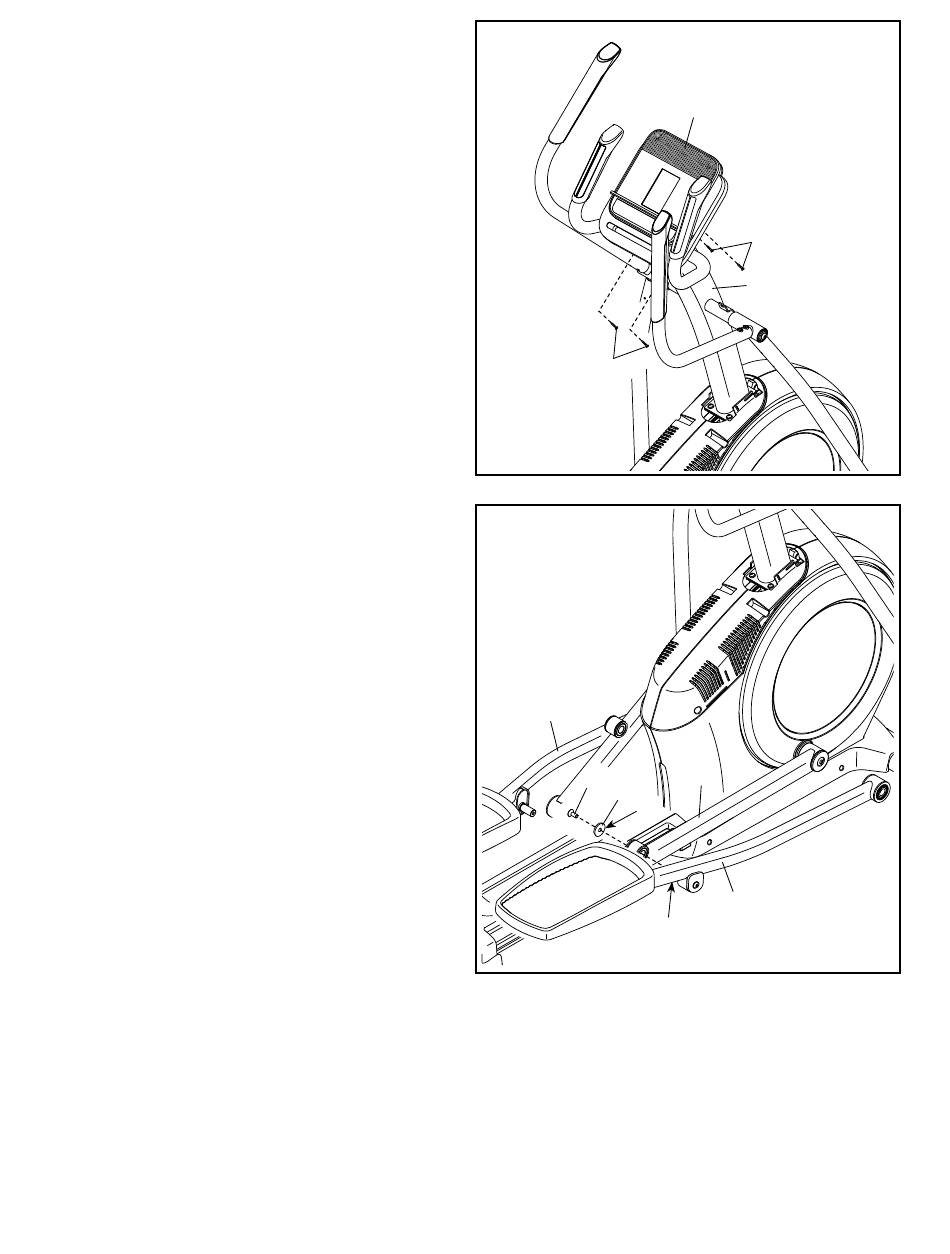

11. Tipp: Vermeiden Sie es, die Kabel einzuklem-
men. Befestigen Sie den Trainingscomputer
(7) mit vier M4 x 16mm Schrauben (101) am
Pfosten (4). Drehen Sie alle Schrauben
zunächst lose ein, dann ziehen Sie diese fest.
12. Richten Sie den rechten Pedalarm (58) wie
abgebildet aus und tragen Sie dann Schmierfett
auf die Achse auf.
Befestigen Sie den rechten Pedalarm (58)
mit einer M8 x 20mm Schraube (9) und einer
mittleren Rollenarm-Abdeckung (55) am rech-
ten Rollenarm (59). Achten Sie darauf, dass
die flache Seite (H) der mittleren Rollenarm-
Abdeckung dem rechten Rollenarm
zugewandt ist.
Wiederholen Sie diesen Schritt mit dem lin-
ken Pedalarm (44).
11
101
12
44
9
55
H
Schmierfett
11
Vermeiden Sie
7
es, die Kabel
einzuklemmen
101
4
59
58
