DEN ANTRIEBSRIEMEN EINSTELLEN
Sollten die Pedale beim Treten rutschen, obwohl der
Widerstand auf den höchsten Grad eingestellt ist, müs-
sen Sie vielleicht den Antriebsriemen einstellen.
Um den Antriebsriemen einzustellen, lesen Sie
zuerst Montageschritt 17 auf Seite 14. Mithilfe eines
Flachschlitz-Schraubendrehers hebeln Sie die Schutz-
abdeckung (75) und die Schutzabdeckungskappe (11)
los.
Siehe Montageschritt 16 auf Seite 13. Entfernen Sie
die rechte äußere und rechte innere Schenkelabde-
ckung (69, 83).
Siehe Montageschritt 13 auf Seite 12. Entfernen
Sie den rechten Pedalarm (58) vom rechten Pendel-
schenkel (60).

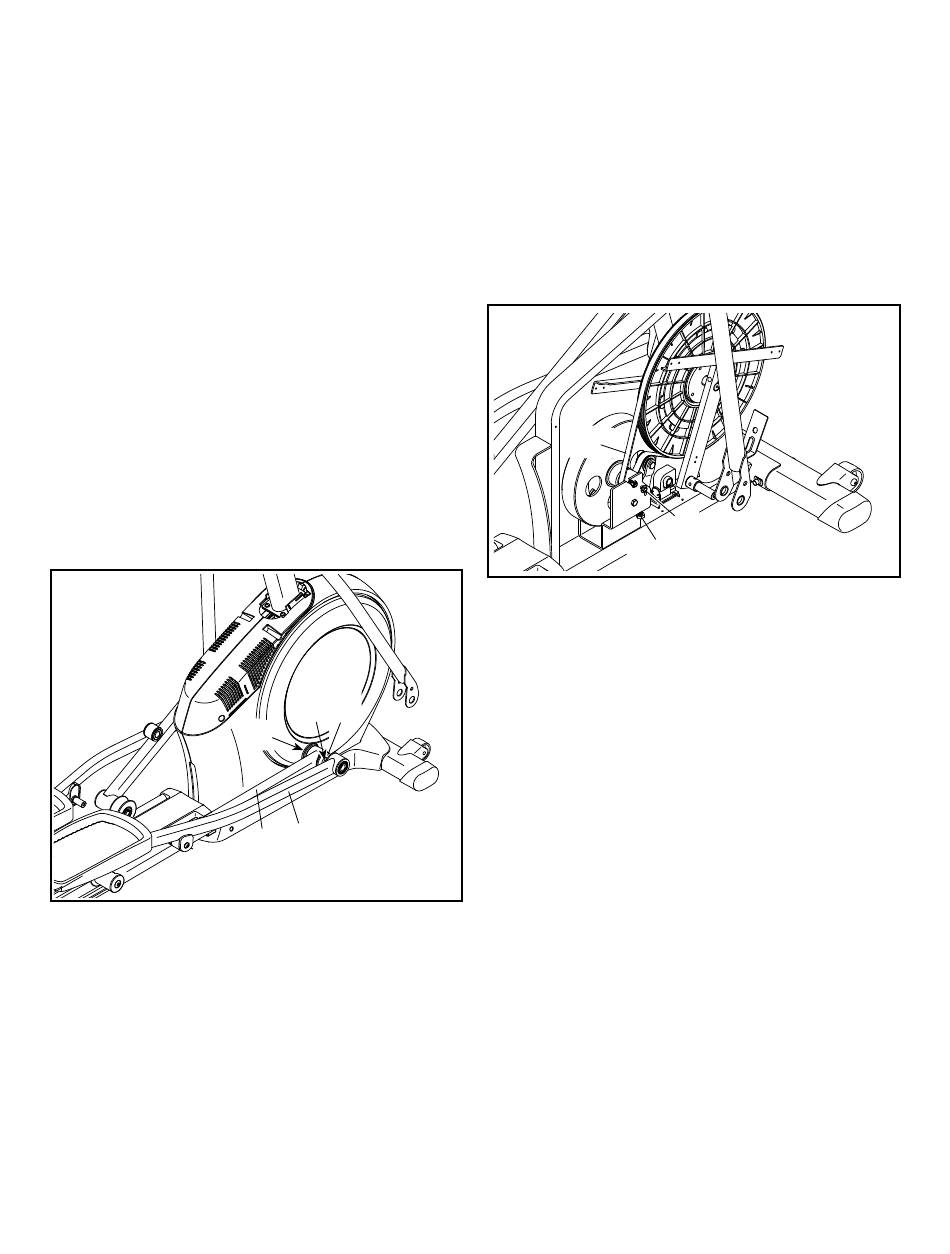

Als Nächstes entfernen Sie die M8 x 16mm Schraube
(95), die obere Rollenarm-Abdeckung (79) und die
M8 Unterlegscheibe (nicht abgebildet) vom rechten
Kurbelarm (20). Dann entfernen Sie vorsichtig den
rechten Rollenarm (59) und den rechten Pedalarm (58)
vom Ellipsentrainer.
95
79
20
58
59
Siehe EXPLOSIONSZEICHNUNG C auf Seite 31.
Identifizieren Sie den linken und den rechten Schutz
(73, 74). Entfernen Sie die M4 x 19mm Schrauben
(5) und die M4 x 48mm Schraube (31) vom linken
und rechten Schutz. Stellen Sie sicher, dass Sie die
Position jeder Schraubengröße beachten. Dann
entfernen Sie den rechten Schutz.
Als Nächstes finden und lockern Sie die Spann-
rollenschraube (89). Als Nächstes ziehen Sie
die Riemen-Einstellschraube (91) an, bis der
Antriebsriemen (17) straff ist. Dann ziehen Sie die
Spannrollenschraube wieder fest.
17
Dann befestigen Sie wieder die Teile, die Sie entfernt
haben.
24
89
91
