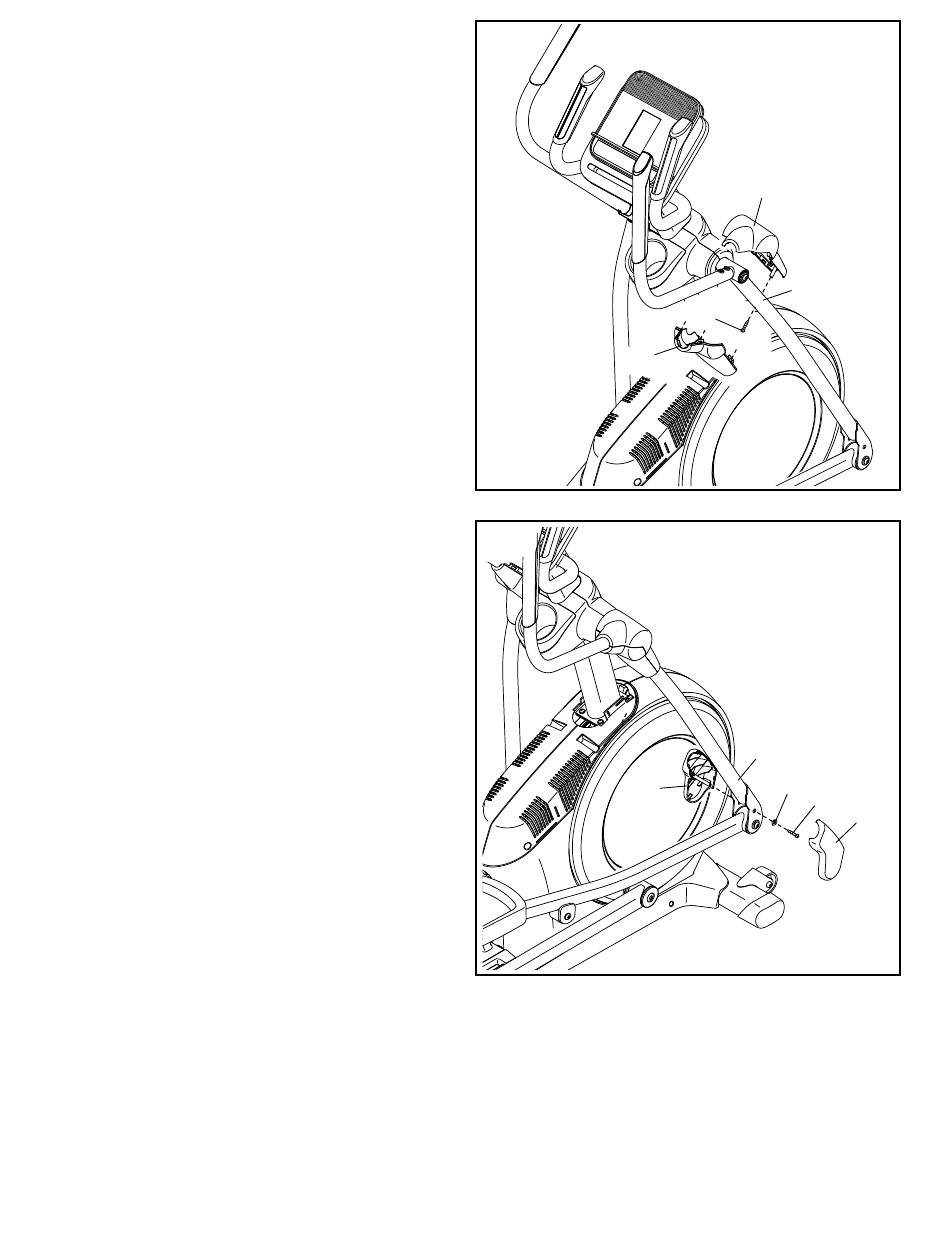

15. Identifizieren Sie die rechte vordere Armabde-
ckung (65) und richten diese wie abgebildet aus.
Befestigen Sie die rechte vordere Armabdeckung
(65) mit einer M4 x 16mm Schraube (101) am
rechten Pendelschenkel (60).
Als Nächstes identifizieren Sie die rechte hintere
Armabdeckung (66) und richten diese wie abge-
bildet aus.
Befestigen Sie die rechte hintere Armabdeckung
(66) um den rechten Pendelschenkel (60), indem
Sie diese auf die rechte vordere Armabdeckung
(65) drücken.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
16. Identifizieren Sie die rechte innere Schenkelab-
deckung (83) und richten diese wie abgebildet
aus.
Befestigen Sie die rechte innere Schenkelab-
deckung (83) mit einer M4 x 16mm Schraube
(101) und einer M5 Unterlegscheibe (32) am
rechten Pendelschenkel (60).
Als Nächstes identifizieren Sie die rechte äußere
Schenkelabdeckung (69) und richten diese wie
abgebildet aus.
Befestigen Sie die rechte äußere Schenkelab-
deckung (69) um den rechten Pendelschenkel
(60), indem Sie diese auf die rechte innere
Schenkelabdeckung (83) drücken.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
15
66
16
83
13
65
60
101
60
32
101
69
