Beschreibung Und Funktion; Beschreibung Der Anlage - Wilo -DrainLift M1/8 Einbau- Und Betriebsanleitung

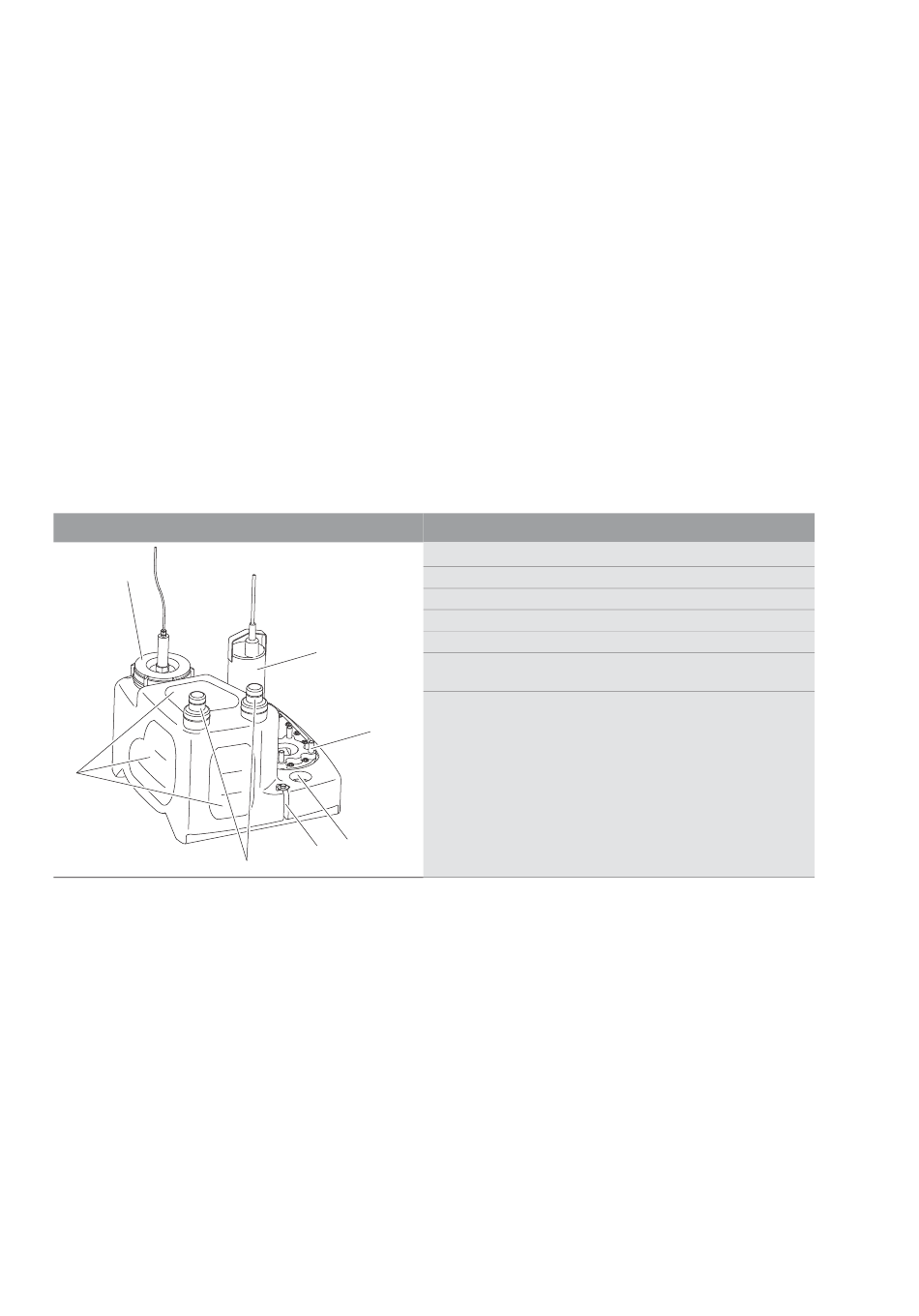

Fig. 1: Beschreibung der Anlage
7
6
Einbau- und Betriebsanleitung Wilo-DrainLift M1/8
• Anschluss-Set für Zulauf DN 150 (Kreisschneider, Einlaufdichtung)
• Absperrschieber DN 80 für Druckrohr
• Absperrschieber DN 100, DN 150 für Zulaufrohr
• Handmembranpumpe R 1½ (ohne Schlauch)
• 3-Wege-Hahn für Umschaltung zur Handabsaugung aus Pumpensumpf / Behälter
• Alarmschaltgerät
• Akku (NiMH) 9V / 200 mAh
• Hupe 230 V / 50 Hz
• Blitzleuchte 230 V / 50 Hz
• Meldeleuchte 230 V / 50 Hz

6 Beschreibung und Funktion

6.1 Beschreibung der Anlage

Die Abwasser-Hebeanlage DrainLift M 1/8 (Fig. 1) ist eine anschlussfertige, vollüberflut-
bare Abwasser-Hebeanlage (Überflutungshöhe: 2mWS, Überflutungszeit: 7 Tage) mit
gas- und wasserdichtem Sammeltank und Auftriebssicherung. Auf Grund der besonderen
Behältergeometrie werden auch Sinkstoffe der Pumpe zugeleitet, so dass Ablagerungen im
Behälter vorgebeugt wird.
Die integrierte Kreiselpumpe mit verstopfungsfreiem Freistromlaufrad ist mit einem
Wechselstrom- oder Drehstrommotor ausgestattet. Für den automatischen Betrieb, mit
Schaltgerät mit Schuko- bzw. CEE-Stecker, potentialfreiem Kontakt, integriertem Alarm;
netzunabhängig über eingebauten Akku (Zubehör).
1
2
3
4
5
6.2 Funktion
Das eingeleitete Abwasser wird im Sammeltank der Hebeanlage aufgefangen. Die Einlei-
tung erfolgt über Abwasser-Zulaufrohre, die frei wählbar an den gekennzeichneten Behäl-
terbereichen angeschlossen werden können.
Steigt der Wasserstand bis zum Einschaltniveau, wird im integrierten Stab-Schwimmer-
schalter ein Kontakt geschlossen. Die auf dem Behälter montierte Pumpe wird über das
Schaltgerät eingeschaltet und das gesammelte Abwasser automatisch in die angeschlos-
sene externe Abwasserleitung gefördert.
Die Abschaltung der Pumpe erfolgt über ein Zeitrelais im Schaltgerät. Durch Einstellung der
Pumpenlaufzeit an diesem Relais kann entsprechend der jeweiligen hausinternen Druck-
rohrleitung die Betriebsweise der Anlage optimiert werden. Beispielsweise kann durch Ein-
stellung der Nachlaufzeit bis zum Schlürfbetrieb ein Schlagen der Rückschlagklappe
verhindert werden.
Ein Rückflussverhinderer (erforderliches Zubehör), der nach EN 12056 unmittelbar nach
der Anlage zu installieren ist, verhindert nach Abschaltung der Pumpe das Zurückfließen
des Fördermediums in die Anlage.
1 Pumpe
2 Anschluss für Rückflussverhinderer (Zubehör)
3 Tiefer Zulauf DN 50
4 Auftriebssicherung
5 Kombi-Zulauf- / Entlüftungsstutzen DN 50 / DN 70
6 Frei wählbare Zulaufflächen für Hauptzulauf
DN 100 / DN 150
7 Revisionsöffnung + Niveauschaltung mit Stab-
Schwimmerschalter
Deutsch
7
