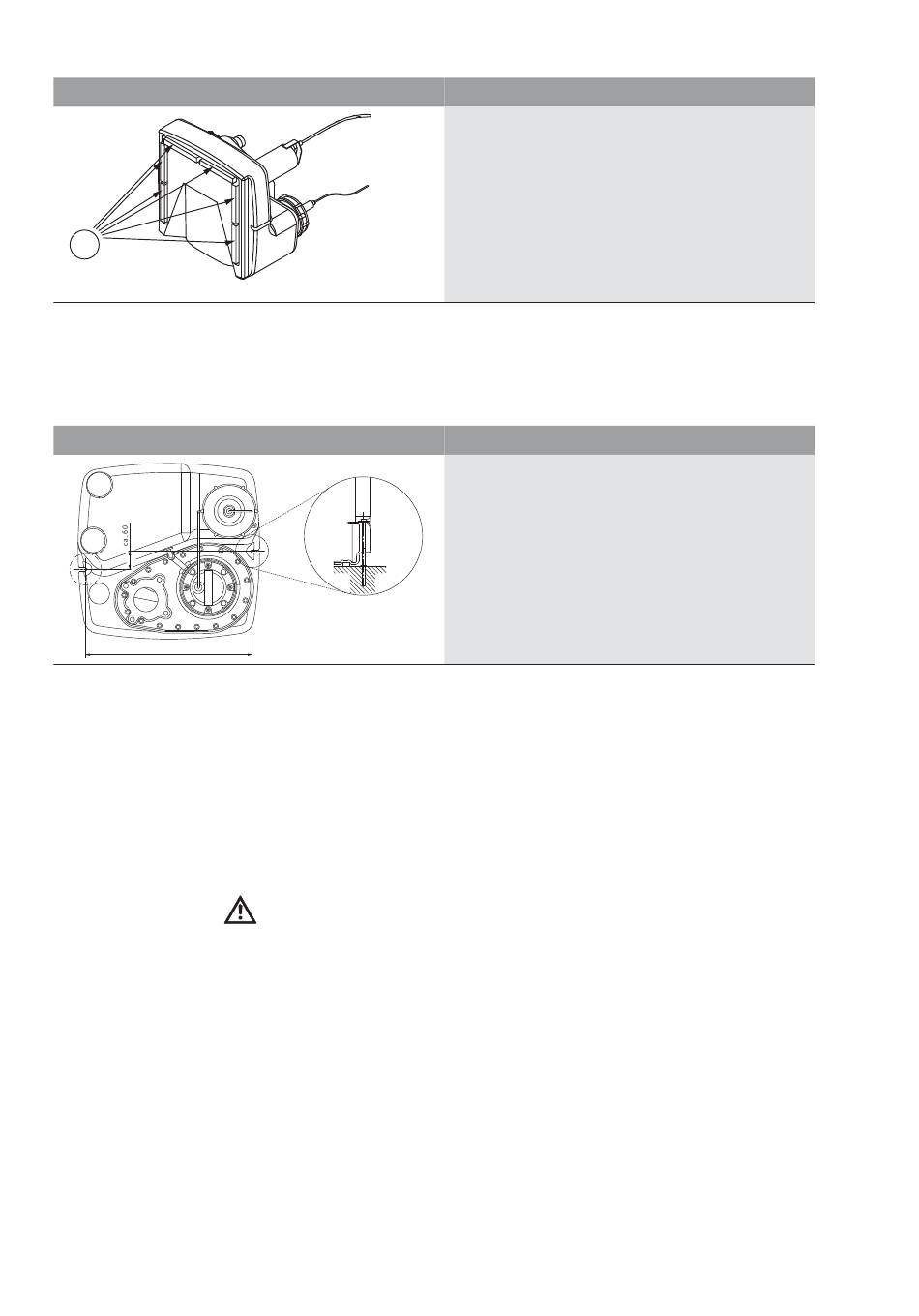

Fig. 3: Applicazione delle strisce isolanti
1
Fig. 4: Protezione dalla spinta idrostatica
ca. 550
Istruzioni di montaggio, uso e manutenzione Wilo-DrainLift M1/8
7.2 Installazione
Posizionare e allineare l'impianto su un fondo solido e piano.
In base alla norma ENb12056-4 è necessario che le stazioni di drenaggio acque cariche ven-
gano installate con resistenza antitorsionale.
Gli impianti a rischio di spinta idrostatica devono essere installati con resistenza a quest'ultima.

7.3 Collegamento delle tubazioni

Tutte le tubazioni devono essere montate prive di sollecitazioni da tensione, silenziate e
flessibili. L'impianto non deve subire nessun trasferimento di forze delle tubazioni e di
momenti, i tubi (incl. rubinetteria) devono essere fissati e intercettati in modo che
sull'impianto non intervengano forze di trazione e di pressione.
Realizzare con massima cura tutti i collegamenti delle tubazioni. Per i collegamenti con
fascette serratubo serrare a fondo queste ultime (coppia di serraggio 5 Nm!).
Non realizzare riduzioni del diametro del tubo nella direzione del flusso.
Nella tubazione di alimentazione a monte del serbatoio e dietro alla valvola di ritegno è
sempre necessaria una valvola d'intercettazione come previsto da ENb12056-4. (Fig. 12).
7.3.1 Tubazione mandata
ATTENZIONE! Pericolo di danni materiali!
Eventuali picchi di pressione (ad es. durante la chiusura della valvola di ritegno) possono
arrivare, a seconda delle condizioni di funzionamento, abvalori molto più alti della pres-
sione della pompa (per evitare questo inconveniente vedi anche 8.2.2 Impostazione del
tempo di funzionamento della pompa).
• Pertanto accanto alla corrispondente resistenza alla pressione è necessario verificare
anche l'accoppiamento longitudinale degli elementi di collegamento della tubazione!
• La tubazione mandata con tutti gli elementi incorporati deve resistere con assoluta
sicurezza alle pressioni di esercizio insorgenti.
Per una protezione contro eventuali riflussi dalla rete fognaria pubblica è necessario realiz-
zare la tubazione di mandata "a sifone", il cui spigolo inferiore del punto più alto deve tro-
varsi al di sopra del livello di riflusso definito dalle autorità locali (normalmente il livello
stradale). (cfr. anche fig. 12).
La tubazione di mandata deve essere installata al riparo dal gelo.
Montare sul raccordo di mandata dell'impianto la valvola d'intercettazione DNb80 (disponi-
bile come accessorio, dadi, rondelle, guarnizione piatta incluse nella dotazione). Intercet-
tare e ripartire il peso della rubinetteria!
Montare la valvola di ritegno solo nella posizione rappresentata 1 (fig. 5).
Per un'installazione fonoassorbente dell'impianto incollare
le strisce isolanti in dotazione nelle previste zone d'incavo sul
fondo del serbatoio (vedi fig. 3, pos. 1).
Fissare l'impianto al suolo utilizzando il materiale di fissaggio
in dotazione (fig.b4).
• Tracciare la posizione dei fori nel suolo per il fissaggio nelle
feritoie laterali del serbatoio
• Realizzare i fori nel pavimento
• Fissare correttamente l'impianto al pavimento utilizzando
tasselli e viti
