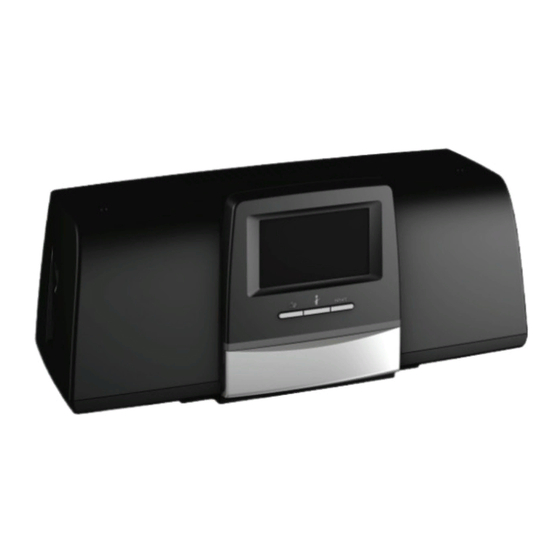

- Seite 1 Serviceanleitung für den Fachmann Regelgerät Control 8313...
-
Seite 2: Inhaltsverzeichnis
Servicemenü aufrufen ......15 13.2 Untermenü Thermische Desinfektion ....37 Control 8313 – 6720859757 (2017/03) -
Seite 3: Symbolerklärung Und Sicherheitshinweise
23.3.3 Symbolerklärung Portaleinstellungen ....55 Dabei die Gesamtanlage auf einwandfreie Funktion prüfen. Mängel umgehend beheben. ▶ Vor Inbetriebnahme der Heizungsanlage diese Anleitung sorgfältig durchlesen. Control 8313 – 6720859757 (2017/03) -
Seite 4: H Lebensgefahr Durch Elektrischen Strom
Regelgerät ausgeschaltet, Störabschaltung), besteht die Gefahr, dass sie bei Frost einfriert. ▶ Um die Heizungsanlage vor dem Einfrieren zu schüt- zen, die Heizungs- und Trinkwasserleitungen bei Außerbetriebnahme oder länger andauernder Abschaltung am tiefsten Punkt entleeren. Control 8313 – 6720859757 (2017/03) -
Seite 5: Angaben Zum Produkt
Open Source Software Das Regelgerät CC 8313 ist in Verbindung mit dem Kaskadenmodul FM-CM in der Lage, Anlagen mit mehreren Wärmeerzeugern (Kaskaden) Dieses Produkt enthält proprietäre Software von Bosch (lizenziert nach zu regeln. den Bosch Standard Lizenzbedingungen) und Open Source Software (lizenziert nach den Open Source Lizenzbedingungen). -
Seite 6: Module Und Ihre Funktion
Unterstation eingebaut ist, wirkt es auf die Wärmeanforderung der Die Funktionstasten ermöglichen: Unterstation. • Manueller Betrieb FM-SI • Abgastest Das Sicherheitsmodul sollte wegen der Länge der SI-Verbindungsleitung • Reset (z. B. STB, SAFe) auf Steckplatz 1 montiert werden. Control 8313 – 6720859757 (2017/03) -
Seite 7: Zentralmodul Zm5313
▶ Stift eindrücken. Löst der Schutzschalter öfters aus: ▶ Stromaufnahme prüfen. Basismodul BM592 Auf dem Basismodul ist eine Spannungsversorgung für 24-V-Bauteile im Steckplatz C vorhanden. • Anschluss: 24 V =, max. 250 mA ▶ Gesamtstrom nicht überschreiten. Control 8313 – 6720859757 (2017/03) -
Seite 8: Installation
Bild 3 Übersicht Regelgerät Gehäusedeckel/Abdeckung Bedieneinheit Touch-Display Taste Reset (z. B. STB, SAFe) Taste Schornsteinfeger (Abgastest) Taste Manueller Betrieb Abdeckung (USB-Schnittstelle für Servicezwecke, hinter der Abdeckung) LED-Statusanzeige Typschild [10] F1-, F2-Leitungsschutzschalter [11] Schalter Ein/Aus [12] Rückwand Control 8313 – 6720859757 (2017/03) -
Seite 9: Elektrischer Anschluss
• Vor dem Öffnen des Regelgeräts: Regelgerät allpolig stromlos schalten und gegen unbeabsichtigtes Wiedereinschalten sichern. • Unsachgemäße Steckversuche unter Spannung können das Regel- gerät zerstören und zu gefährlichen Stromschlägen führen. ▶ Elektrische Anschlüsse nach Anschlussplan des Regelgeräts und den örtlichen Gegebenheiten herstellen. Control 8313 – 6720859757 (2017/03) -
Seite 10: Anschluss Des Wärmeerzeugers An Das Regelgerät
Anschluss an andere Regelgeräte der Serie 8000 V4.27 oder an ein Netzwerk V4.23 Die Anschlussmöglichkeiten sind in Kapitel 16.1, Seite 38 darge- stellt. V4.28 – 1) Keine Funktion bei SAFe 50 Tab. 3 SAFe-Version Control 8313 – 6720859757 (2017/03) -
Seite 11: Anschluss Von Modulen
Wenn in der Einstellung EMS-Wärmeerzeuger ausgewählt wurde: ▶ Sicherheitskette (Klemme SI 17, 18) am ZM5313 unbedingt öffnen. ▶ Keine Brücke einbauen! Wenn am ZM5313 eine Sicherheitseinrichtung angeschlossen, eine Brücke eingelegt oder ein SI-Modul eingesteckt ist, erfolgt eine Fehler- meldung. Control 8313 – 6720859757 (2017/03) -
Seite 12: Bedienung Des Regelgeräts
LED-Statusanzeige ( Bild 5, [7]) angezeigt: • Grün = Anlage in der Betriebsart Automatikbetrieb • Gelb = Anlage in der Betriebsart Manueller Betrieb, Abgastest, Serviceanzeige oder Blockierende Störung SAFe • Gelb blinkend = Regelgerätekopplung • Rot = Störung Control 8313 – 6720859757 (2017/03) -
Seite 13: Bedien- Und Anzeigeelemente Des Touch-Displays
Anzeige Internetverbindung [14] Erweiterte Funktionen für Wärmeerzeuger Anzeige der Anlagenkomponenten [15] Statusanzeige der Anlagenkomponenten Erweiterte Funktionen für Heizkreis, Warmwasser Eine Auflistung und Erläuterung der verwendeten Symbole ist in Kapitel 23.3 auf Seite 53 dargestellt. Control 8313 – 6720859757 (2017/03) -
Seite 14: Bedienung
▶ Feld Abbrechen antippen. Frei Belegt Abbrechen Sind Parameter von Einstellungen abhängig, so kann z. B. eine Tempera- Speichern tur erst dann ausgewählt/geändert werden, wenn die Funktion auf An steht. Felder, die nicht aktiv sind, sind grau hinterlegt. Control 8313 – 6720859757 (2017/03) -
Seite 15: Servicemenü Aufrufen
Der Abgastest startet sofort. Im Display werden die Parameter angezeigt, mit denen die Bedingun- gen des Abgastests durchgeführt werden sollen. ▶ Parameter einstellen (z. B. Modulation). ▶ Speichern antippen. Der Wärmeerzeuger wird auf die eingestellte Leistung gefahren. Control 8313 – 6720859757 (2017/03) -
Seite 16: Taste Manueller Betrieb, Notbetrieb
Die Pumpen und Mischer der Heizkreise, der Warmwasserbereitung des Zentralmoduls und der Funktionsmodule laufen normal weiter. Die LED- Statusanzeige leuchtet gelb. Manueller Betrieb Die Betriebsart „Manueller Betrieb“ kann für jede Funktion separat eingestellt und angepasst werden. ▶ Bedienungsanleitung des Regelgeräts beachten. Control 8313 – 6720859757 (2017/03) -
Seite 17: Inbetriebnahme
EMS-Anschluss (Anschluss EMS-Wärmeerzeuger mit eigener Basisregelung (Schaltfeld)) Adresseinstellung Regelgerät Jumper zur Aktivierung des Abschlusswiderstands Modbus-RTU Jumper zur Aktivierung des Abschlusswiderstands CAN-BUS Batterie CR2032 Netzwerkanschluss 2 (CBC-BUS) [10] Netzwerkanschluss 1 (Internet, ModBus TCP/IP, CBC-BUS) [11] USB-Anschluss Control 8313 – 6720859757 (2017/03) -
Seite 18: Menüstruktur
Greenwich Mean Time Minimale Außentemperatur –30...–10...0 °C Die minimale Außentemperatur bildet den Durch- ▶ Regionale Durchschnittswerte zur minimalen schnitt der jeweils kältesten Außentemperaturen Außentemperatur Tabelle 23 der letzten Jahre. ( Kapitel 10.1, Seite 30) entnehmen. Control 8313 – 6720859757 (2017/03) -
Seite 19: Modulauswahl
Automatisches Erkennen und Steckplatz für Kesselmodul Installieren der Module für Steck- platz A Steckplatz 1...4 Keines Steckplätze für Funktionsmodule und Zusatzmodule Modulauswahl Die eingebauten Module können aus einer Liste ausgewählt werden. Tab. 7 Menü Modulauswahl Control 8313 – 6720859757 (2017/03) -
Seite 20: Kesselkenndaten
Angabe bei welcher Spannung der maximale Angaben des Pumpenherstellers beachten. max. Volumenstrom Volumenstrom fließt. Kesseltemperaturanheb Nein/Ja Es werden 5 K auf den gewünschten Sollwert für ung Weiche die Kesseltemperatur addiert, um den Sollwert schnell und sicher zu erreichen. Control 8313 – 6720859757 (2017/03) -
Seite 21: Einstellungen Der Sicherheitseinrichtungen
Min-Druck / WMS Nicht belegte Eingänge des Sicherheitsketten- Neutralisation Max-Druck1/2 = Maximaldruckbegrenzer 1 oder Moduls müssen gebrückt werden. STB 2Sich. Min-Dr.WMS = Minimaldruckbegrenzer oder Wassermangelsicherung STB2 Sich. = 2. Sicherheitstemperatur- begrenzer Tab. 9 Einstellungen Sicherheitseinrichtungen Control 8313 – 6720859757 (2017/03) -
Seite 22: Heizkreisdaten
Wenn der installierte Heizkreis mit einem Heiz- oder nicht kreisstellglied ausgestattet ist, steuert das Regel- gerät dieses Stellglied an. Wenn kein Heizkreisstellglied vorhanden ist, wird der Heizkreis über die Vorlauftemperatur des Wärmeerzeugers geregelt. Für den Heizkreis 00 wird kein Heizkreisstellglied eingegeben. Control 8313 – 6720859757 (2017/03) -
Seite 23: Heizkurve, Betriebsart
Vorregelung von Lüftungskreisen, wenn unab- möglich. hängig von der Außentemperatur immer auf die gleiche Vorlauf-Solltemperatur geheizt werden soll. Abschaltbetrieb Nein/Ja Der Heizkreis oder diese Funktion ist abge- Bei Einstellung Ja ist der Heizkreis abgeschaltet schaltet. (Sommerbetrieb). Control 8313 – 6720859757 (2017/03) - Seite 24 Achtung: Die Auslegungstemperatur die in einer Betriebsart (z. B. Automatik Heizbetrieb) einge- stellt oder geändert wird überträgt sich auch auf die anderen Betriebsarten (z. B. Manuell Absenk- betrieb) Raumsolltemperatur 5...21...50 °C Einstellung der gewünschten Raumtemperatur Control 8313 – 6720859757 (2017/03)
- Seite 25 Für jede Betriebsart können eigene Einstellungen Anzeige in den Einstellbereich der gewählten vorgenommen werden. Für die Einstellungen zu Automatik Heizbetrieb den Absenkarten Kapitel 12.1.2, Seite 33 Betriebsart. Automatik Absenkbetrieb beachten. Urlaub Tab. 14 Einstellungen Betriebsarten der Heizkurve Raum Control 8313 – 6720859757 (2017/03)
-
Seite 26: Frostschutz
Trocknungsprozess automatisch fortgesetzt werden soll. Wartezeit 0...50 Tage Estrichtrocknungsprogramm startet nach eingestellter Wartezeit. Startphase halten 0...3...30 Tage Zeitlicher Abstand zwischen Beginn der Start- phase und der nächsten Phase Starttemperatur 20...25...55 °C Vorlauftemperatur während der Startphase Control 8313 – 6720859757 (2017/03) -
Seite 27: Warmwasser
Hat der EMS-Wärmeerzeuger kein Drei- wegeventil, so ist Warmwasser über ZM einzustellen und der Warmwasser-Tempe- raturfühler ist am Regelgerät anzu- schließen. Warmwasser 2 Aus/An Einstellung, ob eine zweite Warmwasser- funktion vorhanden ist. Tab. 18 Grundeinstellungen Control 8313 – 6720859757 (2017/03) -
Seite 28: Thermische Desinfektion
Wert WF1/3 eingestellt wurde. Startzeit für 00:00...01:00...23 Uhr Einstellung der Uhrzeit, zu der die Wird nicht angezeigt, wenn zuvor thermische Desinfektion durchgeführt werden die thermische Desinfektion über Desinfektion soll die Funktion Externer Kontakt der Wert WF1/3 eingestellt wurde. Control 8313 – 6720859757 (2017/03) -
Seite 29: Konnektivität
Abbrechen kann er gestoppt werden. Geräteverknüpfung zum Kundenkonto im Fortsetzen Mit dem Feld Fortsetzen kann das Löschen der Internetportal löschen Verknüpfung zum Kundenkonto gestartet werden Abbrechen und mit dem Feld Abbrechen kann das Löschen gestoppt werden. Tab. 21 Konnektivität Control 8313 – 6720859757 (2017/03) -
Seite 30: Sperrbildschirm
Städte (Durchschnittswerte) sind in Tabelle 23 aufgelistet. Wenn Ihre Stadt nicht in der Tabelle aufgelistet ist: ▶ Mittelwert zwischen den beiden am nächsten gelegenen Städten be- rechnen oder den Wert der Wärmebedarfsrechnung des Gebäudes im Menü einstellen. Control 8313 – 6720859757 (2017/03) -
Seite 31: Untermenü Gebäudeart, Dämmstandard
Wärmeanforderung von 90 °C. Abschaltung des Heizkreises (Heizgrenze (Sommer ab/Außenhalt)) erfolgt nach gedämpfter Außentemperatur: Gemessene Außentemperatur 17 °C um 10:00 Uhr Gedämpfte Außentemperatur (errechnet) 17 °C um 13:00 Uhr Verzögerung der Abschaltung (Heizgrenze 3 Stunden (Sommer ab/Außenhalt)) Control 8313 – 6720859757 (2017/03) -
Seite 32: Leistung 0
86,0 43,0 28,7 21,5 129,0 64,5 43,0 32,2 1000 172,0 86,0 57,3 43,0 1500 258,0 129,0 86,0 64,5 2000 343,9 172,0 114,6 86,0 Tab. 24 Empfohlene Volumenströme für die Auslegung der Kesselkreis- pumpe PK [m/h] Control 8313 – 6720859757 (2017/03) -
Seite 33: Maximale Abschalttemperatur
• Externe Störanzeige Pumpe über die Anschlussklemmen WF1/2 und Umschaltung Heizbetrieb/Absenkbetrieb über die Anschluss- klemme WF1/3 – Kontakte WF1 und WF2 offen = Störungsanzeige – Kontakte WF1 und WF3 geschlossen = Heizbetrieb – Kontakte WF1 und WF3 offen = Absenkbetrieb Control 8313 – 6720859757 (2017/03) -
Seite 34: Untermenü Raumtemperatur Offset
Die vorgenommene Änderung hat keinen Einfluss auf die anderen Manueller Betrieb Parameter. Die Temperaturen in den Betriebsarten Auto und Manuell Absenkbetrieb werden nicht beeinflusst. Beim erneuten Anwählen der Manuell Heizbetrieb Auto Funktion wird der Wert wieder angezeigt. Manuell Absenkbetrieb Erweiterte Funktionen Urlaub Control 8313 – 6720859757 (2017/03) -
Seite 35: Absenkarten
Einstellungen für die Parameter: Die vorgenommene Änderung hat keinen Einfluss auf die anderen Parameter. Beim erneuten Anwählen der Funktion wird der Wert wieder Abschaltbetrieb angezeigt. Andere Einstellungen beeinflussen den Wert nicht. Control 8313 – 6720859757 (2017/03) -
Seite 36: Informationen Zum Hauptmenü Heizkurve
Parameter Maximale Unterbrechungszeit eingestellt ist. Dauert die Unterbrechung länger, so wird die Estrichtrocknung nicht fortgeführt und es wird eine Störung angezeigt. Die Estrichtrocknung kann nach Eingabe der Parameter zu einem belie- bigen Zeitpunkt gestartet werden. Control 8313 – 6720859757 (2017/03) -
Seite 37: Informationen Zum Hauptmenü Warmwasserdaten
Störung Thermische Desinfektion misslungen • Wärmeabnahme beim Trocknen muss größer sein als die minimale angezeigt. Kesselleistung Die Einstellung der thermischen Desinfektion ist auch mit einem eigenen Zeitprogramm möglich. Einstellung unter System > Warmwasser > Erweiterte Funktionen vornehmen. Control 8313 – 6720859757 (2017/03) -
Seite 38: Informationen Zum Hauptmenü Reset
Die Abfrage Achtung! Mit diesem Vorgang gehen alle Einstellun- Regelgerät 83xx Adresse 1 (Slave) gen an allen Komponenten des Regelsystems verloren! Möchten Regelgerät 83xx Adresse 2 (Slave) Sie fortfahren? wird angezeigt. Wärmeerzeuger ▶ Feld Fortsetzen antippen. Alle vorhandenen Eintragungen werden gelöscht. Control 8313 – 6720859757 (2017/03) -
Seite 39: Regelgerätekopplung
Statusanzeige des Regelgeräts Weiterführende Informationen zum ausgewählten Regelgerät Feld, um in die vorherige Ebene/das vorherige Bild des ausge- wählten Regelgeräts zu gelangen Feld, um im gewählten Regelgerät in die Systemübersicht oder in die Regelgeräteübersicht zu gelangen Control 8313 – 6720859757 (2017/03) -
Seite 40: Modbus Tcp/Ip
Bei der Auswahl DHCP werden die Adressdaten automatisch zuge- ordnet. Bei der Auswahl Statisch müssen die Adressdaten manuell eingefügt werden. Bei der Auswahl Statisch werden die Felder IP-Adresse, Netzwerk- maske und Gateway angezeigt und müssen ausgefüllt werden ( Bild 26). Control 8313 – 6720859757 (2017/03) -
Seite 41: Zugang Zum Mec Remote Portal Einrichten
• Land (Ländercode des Kunden. z. B. DE = Deutschland, GB = Great Nutzungsbedingungen zustimmen Britain) ▶ Sprache wählen [2]. • Passwort (Das Passwort muss entsprechend den Bosch-Regeln min- Die Nutzungsbedingungen werden in der jeweiligen Sprache ange- destens 12 Zeichen lang sein und neben Groß- und Kleinbuchstaben zeigt. -
Seite 42: Einwahl Zum Mec Remote Portal
Um die Anlage zu schützen, wird über das iTAN-Verfahren eine TAN- Nummer auf die hinterlegte Mobiltelefonnummer gesendet. ▶ TAN-Nummer eingeben und bestätigen. Wurde die TAN-Nummer korrekt eingegeben, wird der Zugriff auf die Anlage freigegeben und die Systemübersicht wird angezeigt. Control 8313 – 6720859757 (2017/03) -
Seite 43: Benutzermenü
Bedarf über den Registrierungsprozess registriert werden. Passwort zurücksetzen Um das Passwort zurückzusetzen: ▶ Feld Passwort entsperren/zurücksetzen antippen. Es wird eine E-Mail an die hinterlegte E-Mail-Adresse geschickt. ▶ E-Mail öffnen und den angegebenen Link anklicken. ▶ Neues Passwort vergeben und speichern. Control 8313 – 6720859757 (2017/03) -
Seite 44: Informationen Zum Hauptmenü Funktionsprüfung
Durch Antippen von Auf oder Zu kann eine Anlagen- komponente verstellt werden. Die Werte der angeschlossenen Fühler oder Modulation werden angezeigt. 12:00 0010008709-001 Bild 33 Funktionsprüfung Warmwasser Speicherladepumpe Zirkulationspumpe Aus/An Speicherladepumpe Status Zirkulationspumpe Status Control 8313 – 6720859757 (2017/03) -
Seite 45: Informationen Zum Hauptmenü Monitordaten
>DHCP auswählen. ▶ Speichern. ▶ Service-Adapter in den USB-Anschluss ( Bild 5, [6], Seite 12) ste- cken. ▶ Web Browser öffnen und „cbc.bosch“ eingeben. Die Bedienoberfläche des Regelgeräts wird auf dem Rechner gespiegelt. Die Bedienung kann nur durch eine Person erfolgen. -
Seite 46: Regelgeräteupdate
Heizungsanlage an. Die Bedieneinheit zeigt nur die Störungen und Das Vorgehen, wie ein Update bei den verschiedenen Versionen Serviceanzeigen des Wärmeerzeugers an, der ausgewählt wurde. aufgespielt werden muss, ist auf der Bosch-Homepage beschrieben: https://www.bosch-industrial.com. Sind mehr Störungen und Serviceanzeigen vorhanden als auf einer Seite angezeigt werden können, so kann mit den Pfeilen in der Fußzeile geblät-... - Seite 47 Ausschaltoptimierung und die automa- zugeordnet. ▶ Heizkreiseinstellungen prüfen. nikations- tische Adaption aus. • Das Kabel zur Fernbedienung ist unterbro- ▶ Fernbedienung und Funktionsmodul störung chen. tauschen. • Dem Heizkreis wurde keine Fernbedienung zugeordnet. • Das Regelgerät ist defekt. Control 8313 – 6720859757 (2017/03)
- Seite 48 • Der Störeingang WF1/2 des Moduls FM-MM ▶ Funktion der extern angeschlossenen eingang Pumpe verhalten wurde geöffnet. Heizkreispumpe prüfen. Heizkreis • Die extern angeschlossene Heizkreispumpe ▶ Bei Bedarf Modul tauschen. Externer Stör- ist defekt oder gestört. eingang Pumpe Heizkreis Control 8313 – 6720859757 (2017/03)
- Seite 49 Version verwenden. einheit nicht erkannt. ▶ Service kontaktieren. Wartungsinter- Keine Auswirkung auf das Regel- • Der eingestellte Zeitraum bis zur nächsten ▶ Wartung durchführen. vall abgelaufen verhalten Wartung ist abgelaufen. ▶ Serviceanzeige zurücksetzen. Tab. 27 Störungsübersicht Control 8313 – 6720859757 (2017/03)
-
Seite 50: Regelgerät Reinigen
▶ Bei Bedarf das Gehäuse mit einem feuchten Tuch reinigen. ▶ Dafür keine scharfen oder ätzenden Reinigungsmittel verwenden. Umweltschutz/Entsorgung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten. -
Seite 51: Anhang
▶ Mit einem Widerstandsmessgerät den Widerstand an den Kabelen- den des Temperaturfühlers messen. ▶ Mit einem Thermometer die Temperatur des Temperaturfühlers messen. Die folgenden Tabellen zeigen, ob Temperatur und Widerstandswert übereinstimmen. Bei allen Kennlinien beträgt die Fühlertoleranz ± 3 % bei 25 °C. Control 8313 – 6720859757 (2017/03) -
Seite 52: Widerstandswerte Für Außen-, Raum-, Vorlauf- Und Warmwasser-Temperaturfühler
8060 2786 6536 2357 5331 2004 4372 1709 3605 1464 2989 1257 2490 1084 2084 1753 1480 1258 1070 Tab. 33 Widerstandswerte für Kesseltemperaturfühler und Abgasfühler von EMS-Heizkessel mit SAFe-Feuerungsautomat Tab. 32 Widerstandswerte Temperaturfühler 53xx Control 8313 – 6720859757 (2017/03) -
Seite 53: Symbol- Und Tastenerklärung
Anlagen- Funktion oder einer Anlagen- komponenten und Funktionen komponente Heizkurve Auswahl oder Anzeige der Systeminformation Anzeige der Anlagen- Heizkurve. informationen. Kesselkenndaten Auswahl oder Anzeige der Warmwasserspeicher Auswahl oder Anzeige der allgemeinen Kesseldaten. Speicherdaten Control 8313 – 6720859757 (2017/03) - Seite 54 Sperren des Displays gegen Blockheizkraftwerk Auswahl oder Anzeige der unbefugte Zugriffe in der Kun- Daten zu einem Blockheizkraft- denebene oder Serviceebene werk Einbindung Pufferspeicher Auswahl oder Anzeige der Daten zur Einbindung eines Pufferspeichers Tab. 35 Symbolerklärung Control 8313 – 6720859757 (2017/03)
-
Seite 55: Symbolerklärung Portaleinstellungen
Auswahl zwischen der Karten- Änderungsmaske öffnen Änderung der Einstellungen und Listenansicht oder Anlagendaten. Anlagendaten spiegeln Regelgeräteansicht auf den Benutzereinstellungen Anpassen der Portal- Monitor übertragen einstellungen Portal verlassen Beenden des Zugriffs auf das Regelgerät Tab. 36 Symbolerklärung Portaleinstellungen Control 8313 – 6720859757 (2017/03) - Seite 56 Vertrieb Tobler Haustechnik AG Steinackerstraße 10 CH-8902 Urdorf Service Tobler Haustechnik AG Heizungsservice Steinackerstraße 10 CH-8902 Urdorf www.haustechnik.ch Servicenummer Telefon 0842 840 840...
