Rational CombiMaster Plus Installationshandbuch Seite 22

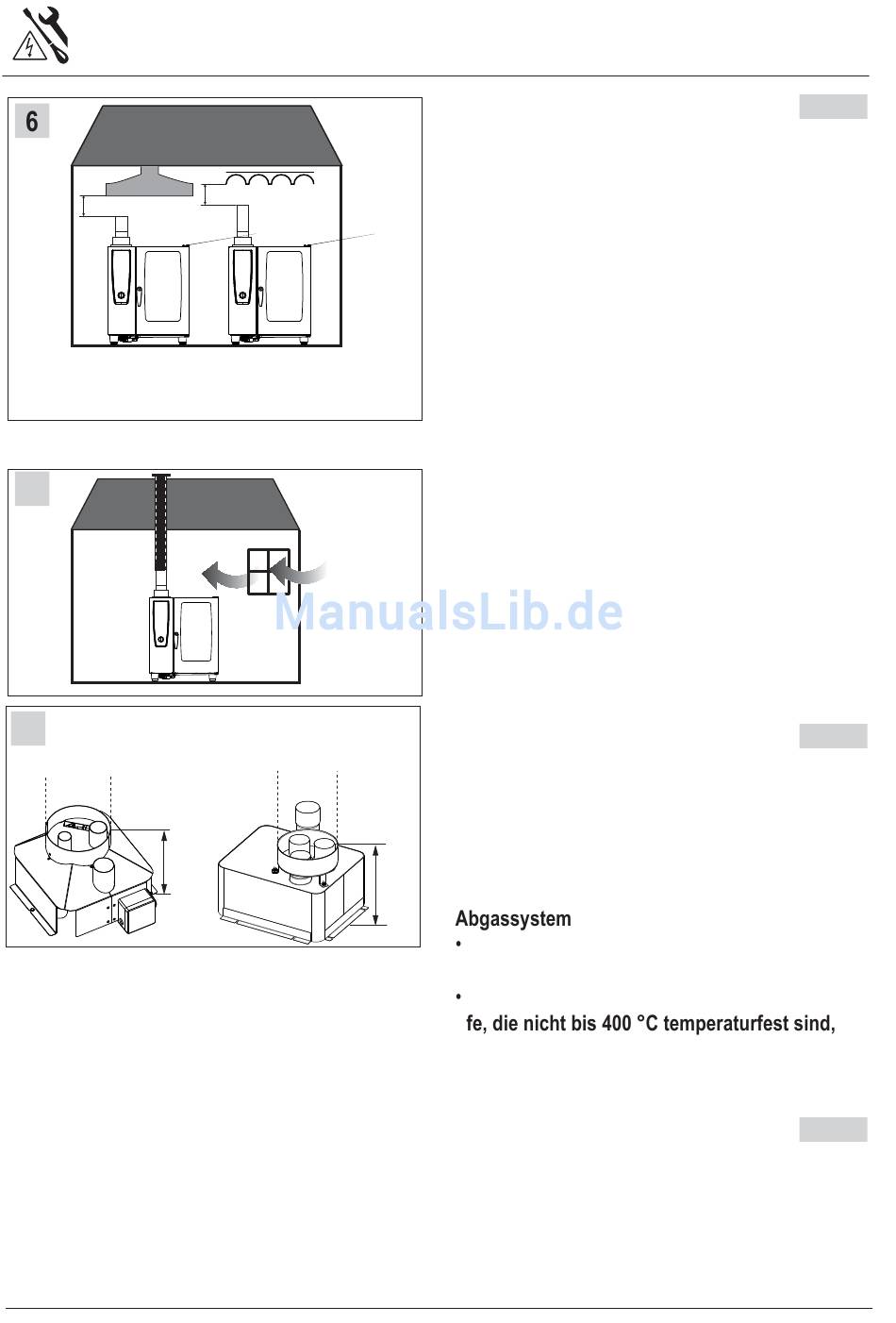

Abgasanschluss
400mm
Lüftungs-
haube
7
8
6x1/1 / 10x1/1GN
180 mm
7 1/4"
230 mm
Hinweis Schweiz
Bei der Aufstellung und Installation sind folgende
Vorschriften zu beachten:
- SVGW-Gasleitsätze G1,
- EKAS-Richtlinie Nr. 1942: Flüssiggas, Teil 2
(EKAS: Eidgenössische Koordinationskommission
für Arbeitssicherheit)
- Vorschriften der Vereinigung Kantonaler Feuerver-
sicherungen (VKF)
V-07 04/2013
400mm
Lüftungs-
decke
6x2/1, 10x2/1, 20x2/1, 10x2/1GN
180 mm
7 1/4"
B13
Raumluftabhängige Gasfeuerstätte mit Gebläse
vor den Brennern mit Strömungssicherung. Die Typ
B13 Installation darf nur mit den unten angeführten
original Zugunterbrechern vorgenommen werden.
Die Zugunterbrecher sind nicht im Lieferumfang des
Gerätes enthalten, können aber mit den folgenden
Artikelnummern bestellt werden:
6x1/1 70.00.737
10x1/1 70.00.757
20x1/1 70.00.770
Die Installationsanleitung ist dem Zugunterbrecher
beigelegt.
Im Falle einer B13 Installation ist zu beachten, dass
eine Aufstromstrecke vorhanden sein muss.
Aufstromstrecke soll 400 mm unter dem Fettfilter
enden. Das Gerät muss unter Dunstabzugshaube
bzw. Lüftungsdecke installiert werden.
Durch die Überwachung der Abgasabführung ist
dafür zu sorgen, dass die Gaszufuhr zu den Bren-
nern nur freigegeben wird, wenn die Absaugung
sichergestellt ist.
Nötiges Raumvolumen siehe Seite 23
B13BS
Festanschluss an einen Kamin ist erlaubt.
Zur Berechnung der benötigten Zu- und Abluft
kontaktieren sie ihren Bezirksschornsteinfeger-
meister oder eine entsprechend autorisierte
Behörde
320 mm
Abgasrohre müssen dichtverbindend, gemäß
örtlichen Normen verlegt sein.
Abgasrohre aus Aluminium sowie Werkstof-
dürfen aufgrund der auftretenden Abgastem-
peraturen nicht verwendet werden!
Zugunterbrecher nötig für B13 und B13BS
- 22 -
Bild 6
6x2/1 70.00.768
10x2/1 70.00.769
20x2/1 70.00.771
Bild 7
Bild 8
