Gerätetransport - Rational CombiMaster Plus Installationshandbuch

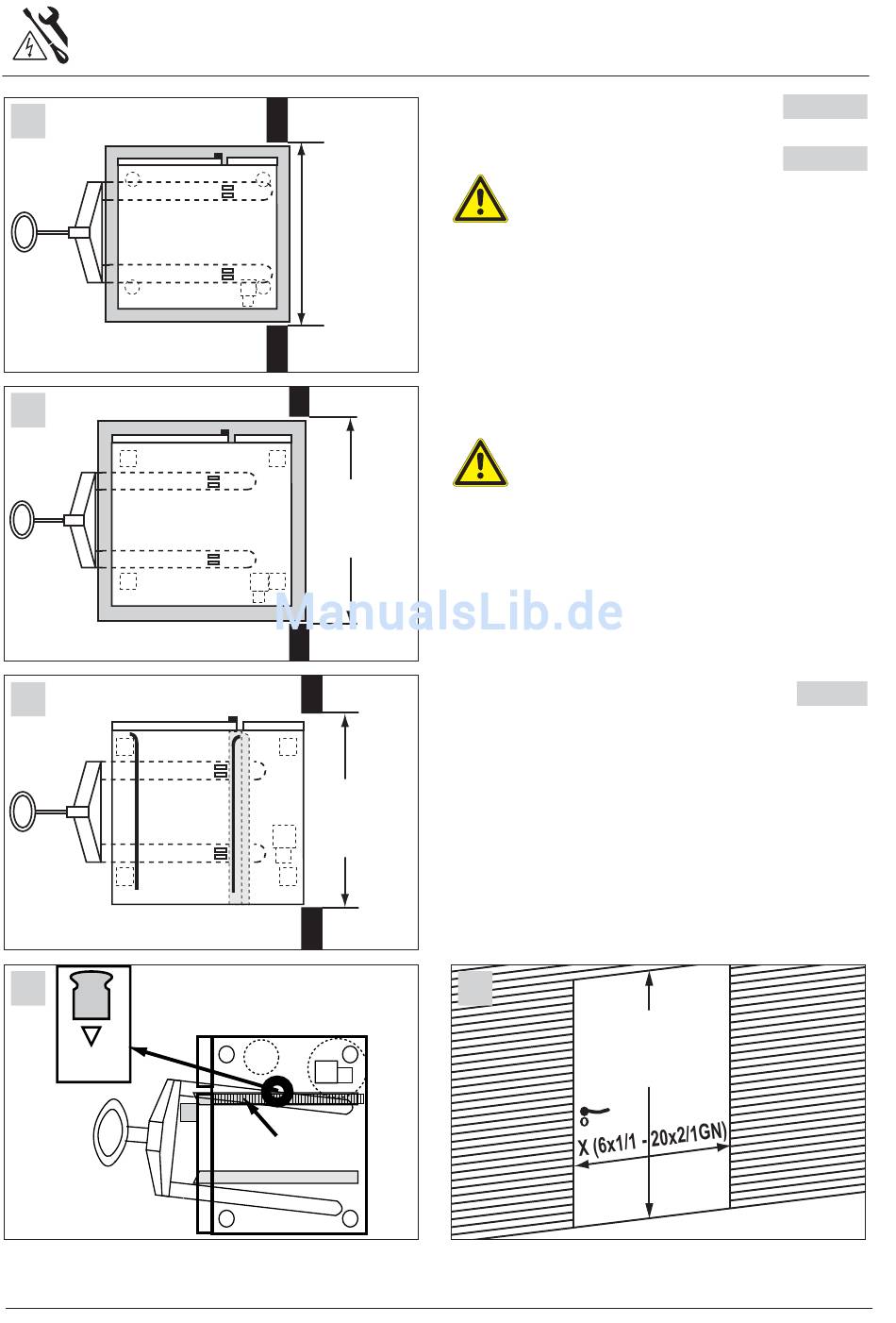

Gerätetransport
1
2
3
4
Center
of Gravity
V-07 04/2013
6x1/1 GN:
920mm/36 1/4"
6x2/1 GN:
1120mm/44 1/8"
10x1/1 GN:
920mm/36 1/4"
10x2/1 GN:
1120mm/44 1/8"
20x1/1 GN:
950mm/37 1/2"
20x2/1 GN:
1150mm/45 1/4"
20x1/1 GN:
920mm/36 1/4"
20x2/1 GN:
1140mm/45"
F
D
r
o
o
o
2x2", 50x50mm
n
r
t
Gerätetransport mit Palette
Gerätetransport ohne Palette nur 20x1/1
und 20x2/1 GN Geräte
Vorsicht
Stellen Sie sicher, dass das Gerät beim Transport
gegen kippen gesichert ist.
Alle Behälter/Hordengestellwagen aus
dem Garraum entfernen. Bei Standgeräten
Befestigungsecken der Palette entfernen. Gerät von
der Palette nehmen.
Vorsicht
Beachten Sie das Gewicht der Geräte. Benutzen
Sie Tragehilfen.
Tragen Sie Sicherheitsschuhe während der Instal-
lation
Gewicht siehe Technische Daten, Seite 24
Beachten Sie die Türhöhe.
X= Erforderliche Türbreite bei Gerätetransport ohne
Palette:
6x1/1GN
6x2/1GN
10x1/1GN
10x2/1GN
20x1/1GN
20x2/1GN
5
- 8 -
840 mm (33 1/8")
1040 mm (41")
840 mm (33 1/8")
1040 mm (41")
920 mm (36 1/4")
1140-mm (45")
20x1/1 GN /
20x2/1 GN:
1900mm/75"
Bild 1,2
Bild 3, 4
Bild 5
