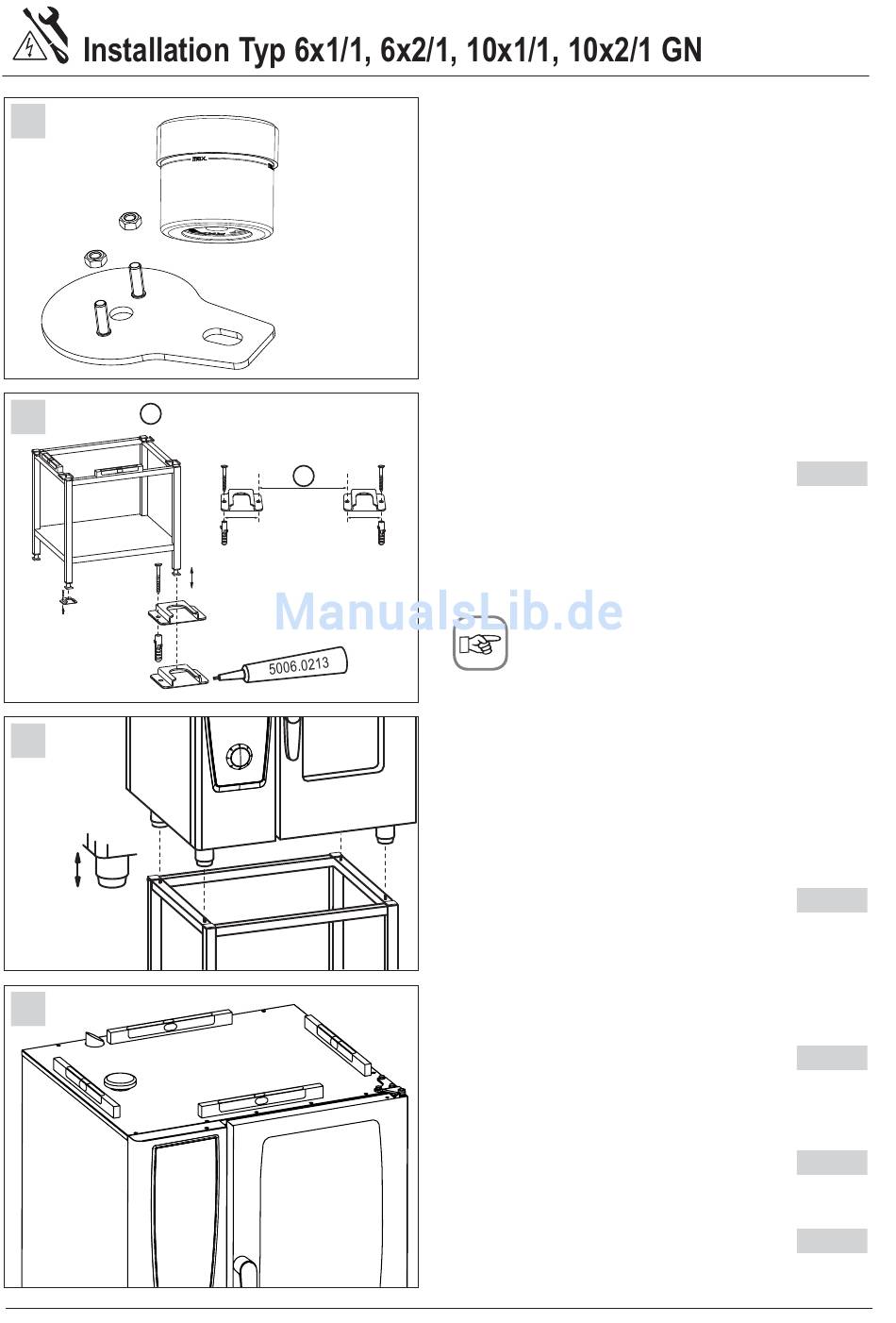

Installation Typ 6X1/1, 6X2/1, 10X1/1, 10X2/1 Gn - Rational CombiMaster Plus Installationshandbuch

1
2
A 6x1/1 /10x1/1 GN: 745,5mm (29 3/8")
6x2/1 10x2/1 GN: 965,5mm (38")
3
+ _ 10mm
4
V-07 04/2013
A
64,5mm 64,5mm
2 5/8" 2 5/8"
+ _ 10mm
Aus Sicherheitsgründen sollten Sie Tischgeräte nur
auf einem original Unterbau bzw. Unterschrank des
Geräteherstellers stellen. Die maximale Arbeitshöhe
am obersten Einschub beträgt hierbei 1600 mm.
Wird ein Gasgerät auf einem Arbeitstisch oder auf
dem Küchenboden (z. B. bei Combi Duo) installiert,
müssen:
a) die Halteplatten (ET-Nr.: 12.00.519) in das
Fußunterteil eingedrückt und mit den beigelegten
Muttern befestigt werden.
b) die Halteplatte auf der Installationsfläche mit
Schrauben und Dübeln oder Spezialkleber oder
Bolzen und Muttern befestigt werden. Halteplat-
ten sind nicht im Lieferumfang der Geräte
enthalten.
Achtung: Die Mittelhöhe des Wasserablaufrohres
ist bei Tischgeräten 88 mm. Bei Aufbau
Combi Duo Wasserablaufhöhe des
unteren Gerätes beachten.
Optionen:
Vergrößerung Bodenfreiheit durch Gerätefüße 110
mm und Höhenverstellbarer HGTW siehe Seite 25
- Wird ein Gasgerät auf einem orignal Unterge-
stell aufgestellt, muss das Untergestell mit dem
Befestigungsset ET-Nr.: 8700.0317 entweder mit
Schrauben und Dübel oder mit dem mitgelieferten
Spezialkleber am Boden befestigt werden.
- Befestigungsset für Untergestelle ist nicht im
Lieferumfang der Geräte enthalten.
- Anschließend das Untergestell in die Fußarretie-
rungen einschieben und Untergestell am Installati-
onsort waagrecht ausrichten.
- Gerät auf das Untergestell stellen. Die Gerätefüße
müssen durch die Aufnahmebolzen des Unterge-
stells arretiert sein
- Gerät muss waagerecht ausgerichtet werden
- 10 -
Bild 1
Bild 2
Bild 2
Bild 3
Bild 4
