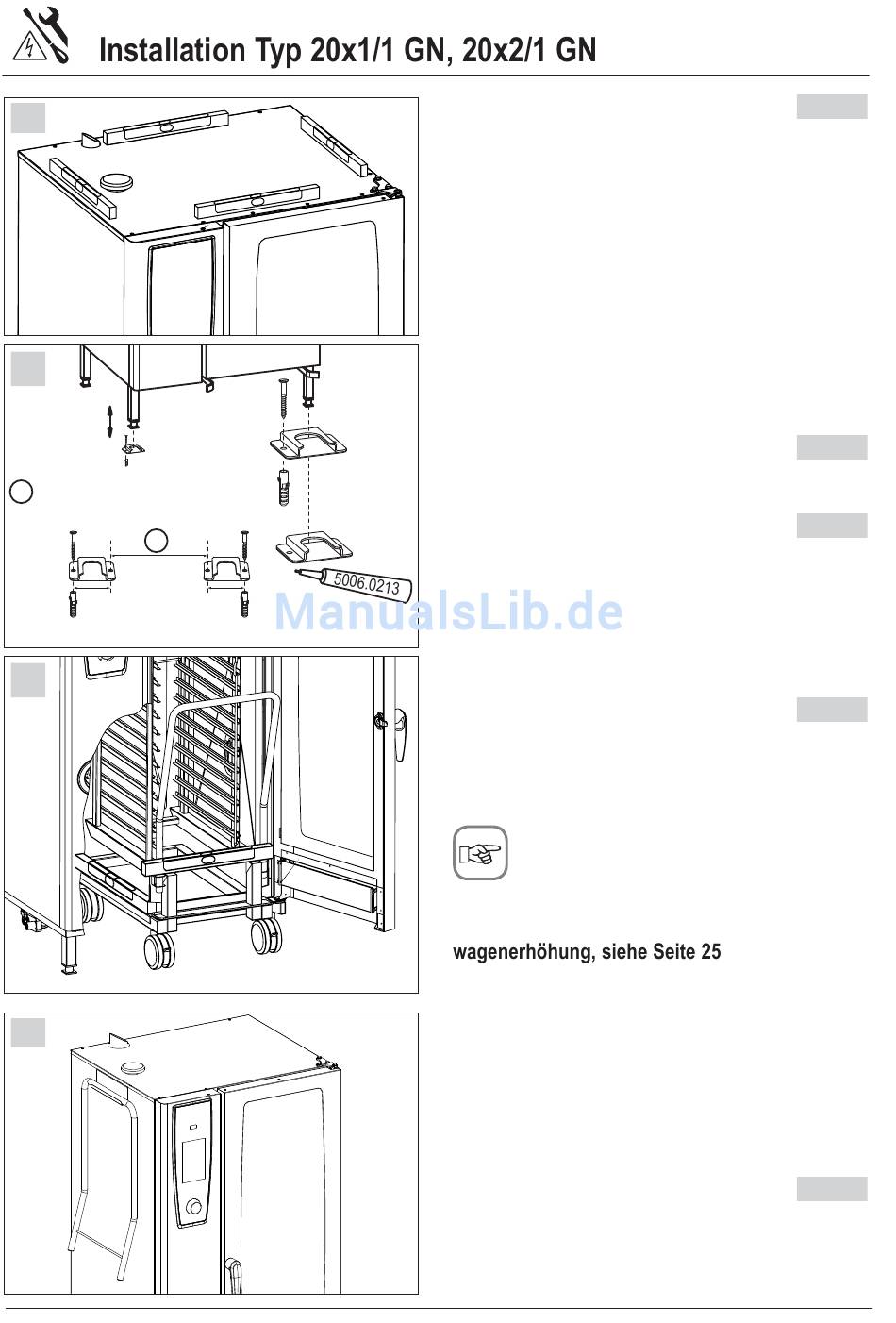

Installation Typ 20X1/1 Gn, 20X2/1 Gn - Rational CombiMaster Plus Installationshandbuch

1
2
+ _ 10mm
A 20x1/1 GN: 732,5 mm / 28 7/8"
20x2/1 GN: 937,5 mm / 37"
A
64,5mm
2 5/8"
3
4
V-07 04/2013
64,5mm
2 5/8"
Gerät waagerecht ausrichten.
Standgerät mit beigelegtem Befestigungsset
entweder mit Schrauben und Dübel oder mit dem
mitgelieferten Spezialkleber am Boden befestigen
Anschließend das Standgerät in die Fußarretie-
rungen einschieben.
Hordengestellwagen muss im Gerät waagerecht
stehen.
Achtung: Höhe des Wasserablaufes beachten.
Optionen:
Vergrößerung Bodenfreiheit durch
Geräteerhöhung und Hordengestell-
Zur sicheren Aufbewahrung des Griffes Horden-
gestellwagen, während des Garens, ist dem Gerät
ein Halter beigelegt. Dieser Halter wird in die linke
Seitenwand des Gerätes gesteckt. Zur Montage
des Halters muss die Seitenwand entfernt werden.
Anschließend kann hier der Griff eingehängt
werden
- 12 -
Bild 1
Bild 2
Bild 2
Bild 3
Bild 4
