Kabelinstallation

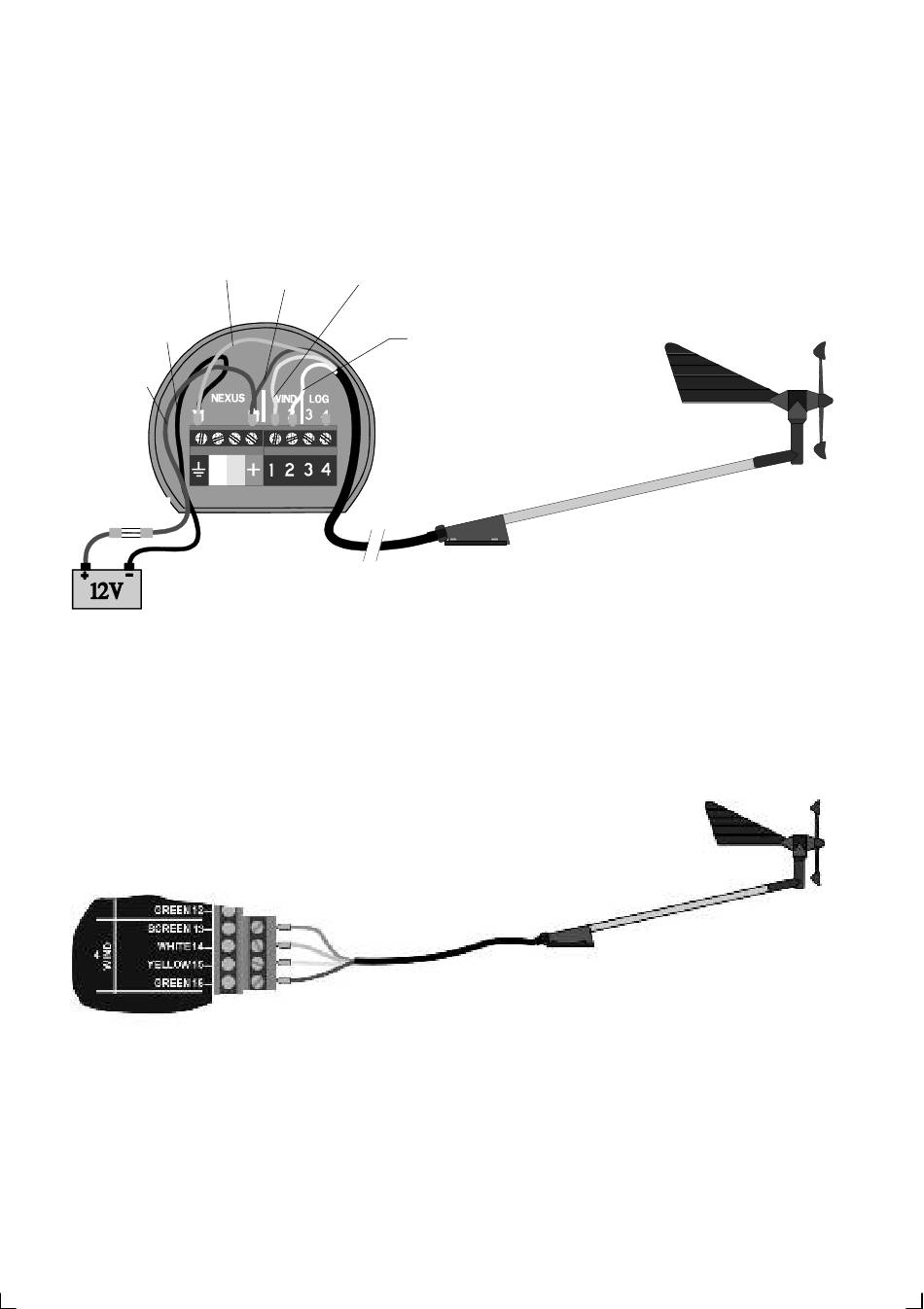

Das Stromkabel wird über eine 3A-Sicherung von der Batterie oder vom
Sicherungskasten des Schiffs direkt zum Instrument oder zum Server geführt. Die
Litzen sind rot (+) und schwarz (-). Hinweis: C71 auf ON setzen (siehe 6.5.1).
Zwischen Stromkabel und Instrument immer eine 3A-Sicherung legen.
Schirmkabel
Schwarz
Rot
3A-Sicherung
3.2
Anschluss im Nexus-Netzwerk
Ist bereits ein Nexus-Netzwerk, d. h. ein Server, vorhanden, ist es praktischer, den
Sensor an den Server anzuschließen, weil dann nur ein einziges Kabel installiert
werden muss. Hinweis: C71 auf OFF setzen (siehe 6.5.1).
Server
Gelb
Grün
Weiß
7
Sensor
