Der voreingestellte (oder zuletzt verwendete) Windwinkel wird
angezeigt. Mit SET den vorgeschlagenen Winkel bestätigen
oder mit PLUS, MINUS und PAGE einen neuen Windwinkel
eingeben und mit SET bestätigen.
Beim Ausschalten geht der eingegebene Windwinkel verloren.
Jedoch kann beim Setup ein Standard-Windwinkel eingestellt
werden. Siehe C64 6.4.7.
Der voreingestellte Wert wird bei jeder Auswahl dieser Funktion und beim Einschalten
angeboten.

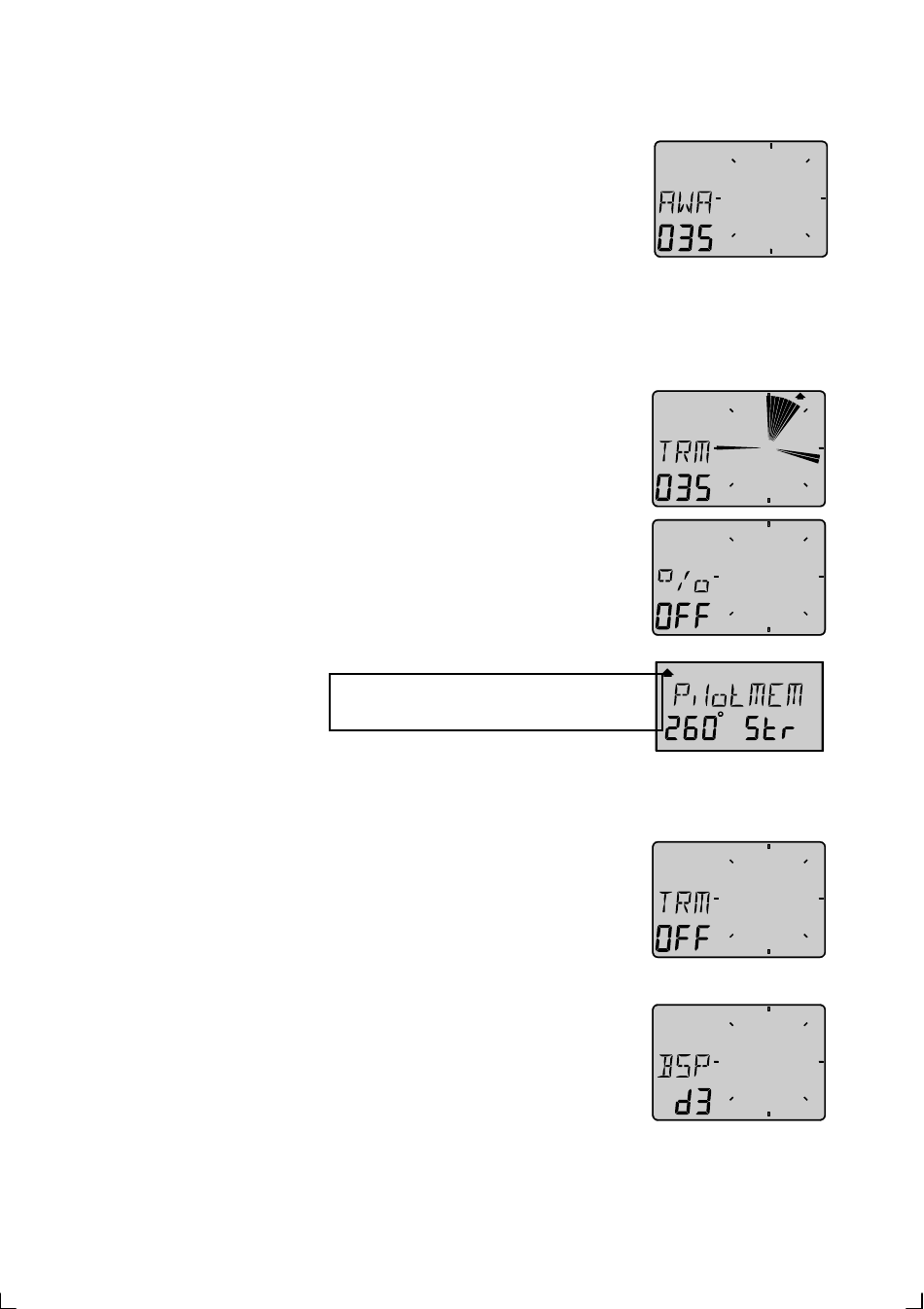

Im Display werden der Text TRM und der Text AWA
abwechselnd zusammen mit dem Windwinkel angezeigt. In der
Grafik ist Ihr Referenzwinkel als gerades, horizontales Segment
zu erkennen, wenn der tatsächliche Winkel gleich dem
voreingestellten Winkel ist. Gleichzeitig werden scheinbarer
und wahrer Windwinkel angezeigt.
Die Abweichung von der horizontalen Linie wird um bis zu +/-
15° nach oben oder nach unten dargestellt. Die maximal
sichtbare Abweichung beträgt 15°. Liegt die Abweichung
zwischen 15° und 30°, wird der Sektor beleuchtet. Bei größeren
Werten als 30° wird der Segmentsektor ausgeblendet.
Nach Geschwindigkeit:
Jeder Sektor repräsentiert 2%
Die Trimm-Funktion wählen.
CLEAR drücken. Mit PLUS den Text (BSP) wählen und mit
SET bestätigen.
Für das Trimmen können unterschiedliche
„Geschwindigkeiten" verwendet werden. Am gebräuchlichsten
sind [BSP] (Schiffsgeschwindigkeit) und [VMG] (Velocity Made
Good, Luvgeschwindigkeit).
Das Wind Data-Instrument kann auch die Abweichung von der
berechneten optimalen bzw. Zielgeschwindigkeit des Schiffs
[TBS] anzeigen.
Die TBS wird in der Regel mit Hilfe von Polarkoordinaten auf
einem PC mit Rennsport-Software berechnet. Der Wert für TBS
wird an den NMEA 0183-Eingang des FI-30 Servers übertragen.
Der Server sendet dann TBS an das Nexus-Netzwerk.
Im Wind Data-Display werden sowohl der digitale Wert in % als
auch der grafische Wert als 2%-Abweichung für jedes Segment
angezeigt.
Für das Trimmen stehen die folgenden „Geschwindigkeiten" zur Auswahl:
17
