2.1.1

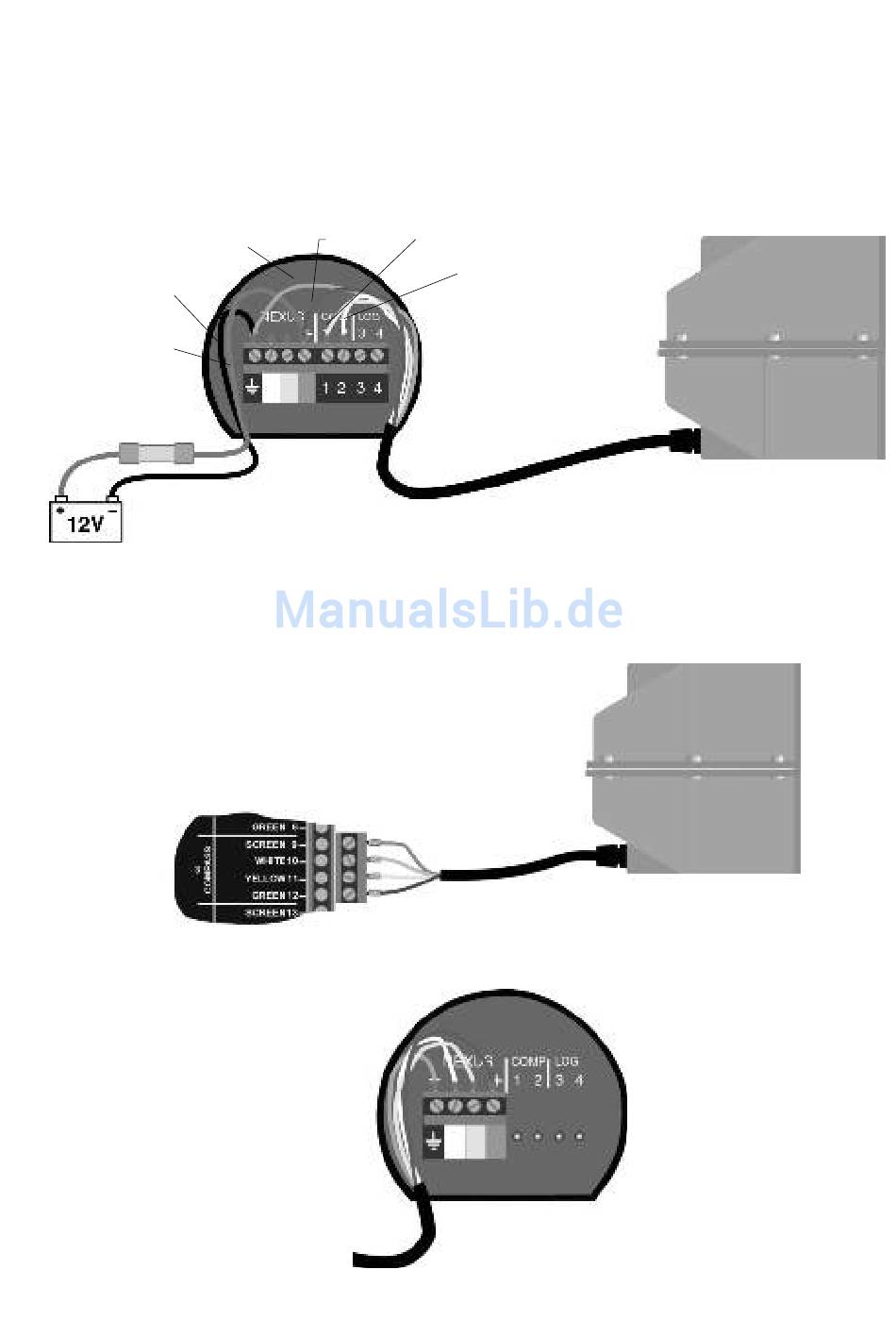

Kabelinstallation
Das Stromkabel wird über eine 3A-Sicherung von der Batterie oder vom
Sicherungskasten des Schiffs direkt zum Instrument oder zum Server geführt. Die
Litzen sind rot (+) und schwarz (-). Hinweis: C71 auf ON setzen (siehe 5.4.1).
Zwischen Stromkabel und Instrument immer eine 3A-Sicherung legen.
Schirmkabel
Schwarz
Rot
3A-Sicherung
2.1.2
Anschluss im Nexus-Netzwerk
Ist bereits ein Nexus-Netzwerk, d. h. ein Server, vorhanden, ist es praktischer, den
Sensor an den Server anzuschließen, weil dann nur ein einziges Kabel installiert
werden muss. Hinweis: C71 auf OFF setzen (siehe 5.4.1).
Server
Das Instrument wird dann an die Klemmleiste für das Nexus-Netzwerk am Server
(Kontakte 5, 6, 7 und 8) oder an eine FI-30 Instrumentenklemmleiste angeschlossen.
Vom FI-30 Server oder
anderen FI-30-Instrument
Grün
Gelb
Weiss
6
Sensor
Sensor
