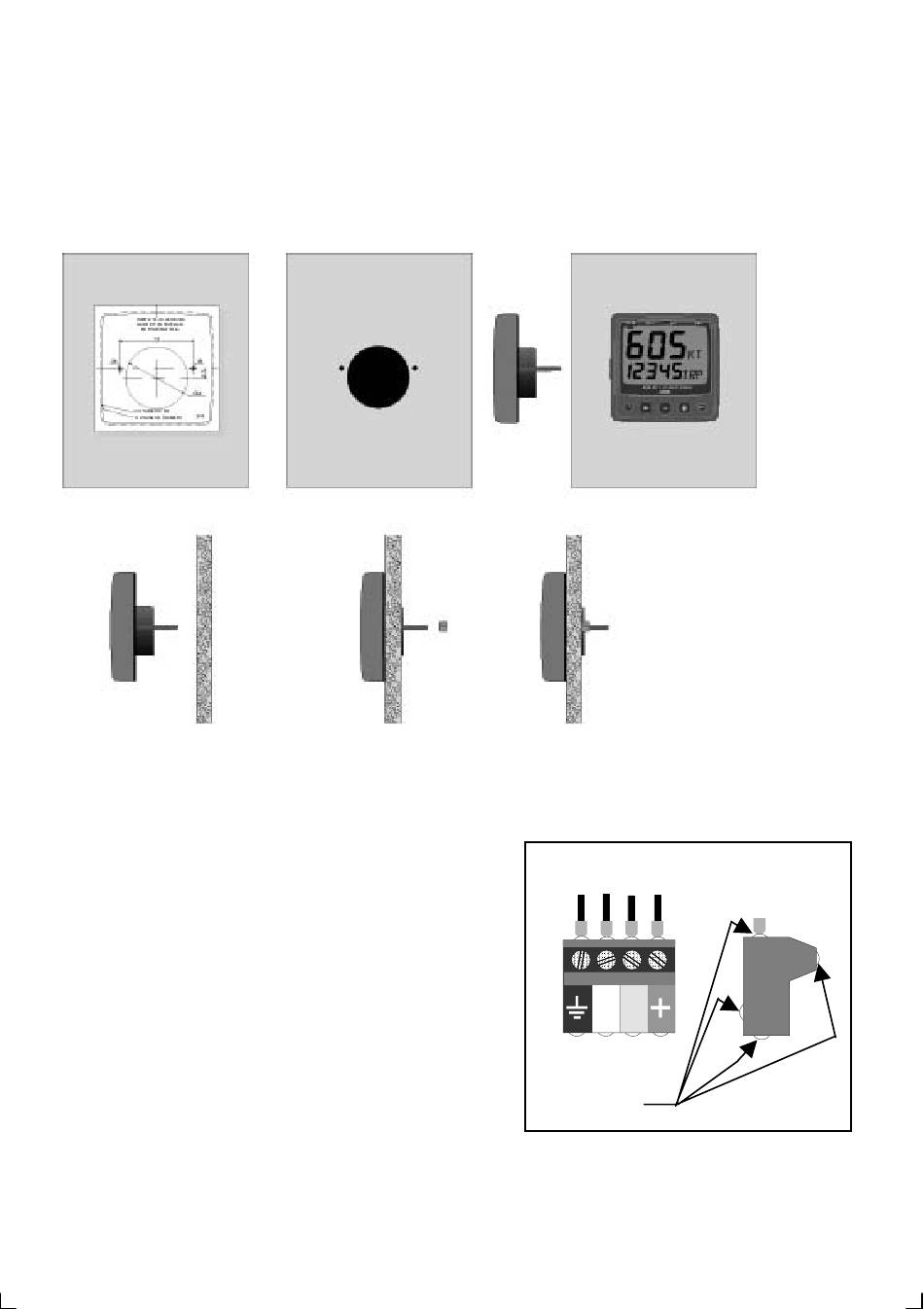

Einbau des Instruments
•
Die selbst haftende Bohrschablone an der für das Instrument gewünschten
Position anbringen. Die 2 Löcher für die zwei Gewindebolzen mit einem 5 mm
Bohrer bohren. Mit einem 63 mm Kranzbohrer den Montageausschnitt für den
Instrumentensockel schneiden. Die Schablone abnehmen.
•
Die zwei Gewindebolzen an das Instrument schrauben.
•
Das Instrument einsetzen.
•
Die zwei Muttern an der Rückseite anschrauben.
Hinweis! Die zwei Muttern handfest anziehen.
•
Das Nexus-Netzwerk-Kabel vom Server zum
Instrument verlegen.
•
Bei Bedarf den 4-poligen Klinkenstecker vom
Nexus-Netzwerk-Kabel entfernen und das
Kabel entsprechend kürzen. Das Kabel etwa
35 mm abisolieren. Die 3 isolierten Drähte um
etwa 6 mm abisolieren (der 4. Draht ist die
Erde). Die 4 Kabelschuhe mit einer
Flachzange auf die einzelnen Drähte pressen.
•
Die 4 Kabelschuhe mit dem 4-poligen
Klinkenstecker wie gezeigt verbinden. Auf die
gezeigten Stellen Silikonfett auftragen.
Hinweis: Dies ist notwendig, um Korrosion zu verhindern.
Silicon paste
