Installieren
Elektrische Installation
Drehen Sie das Oberteil des Sensors eine Viertelumdrehung gegen den Uhrzeigersinn und
1.
ziehen Sie das Oberteil ab.
Lösen Sie die Klemmschraube der M12-Verschraubung und führen Sie die Messleitung
2.
durch.

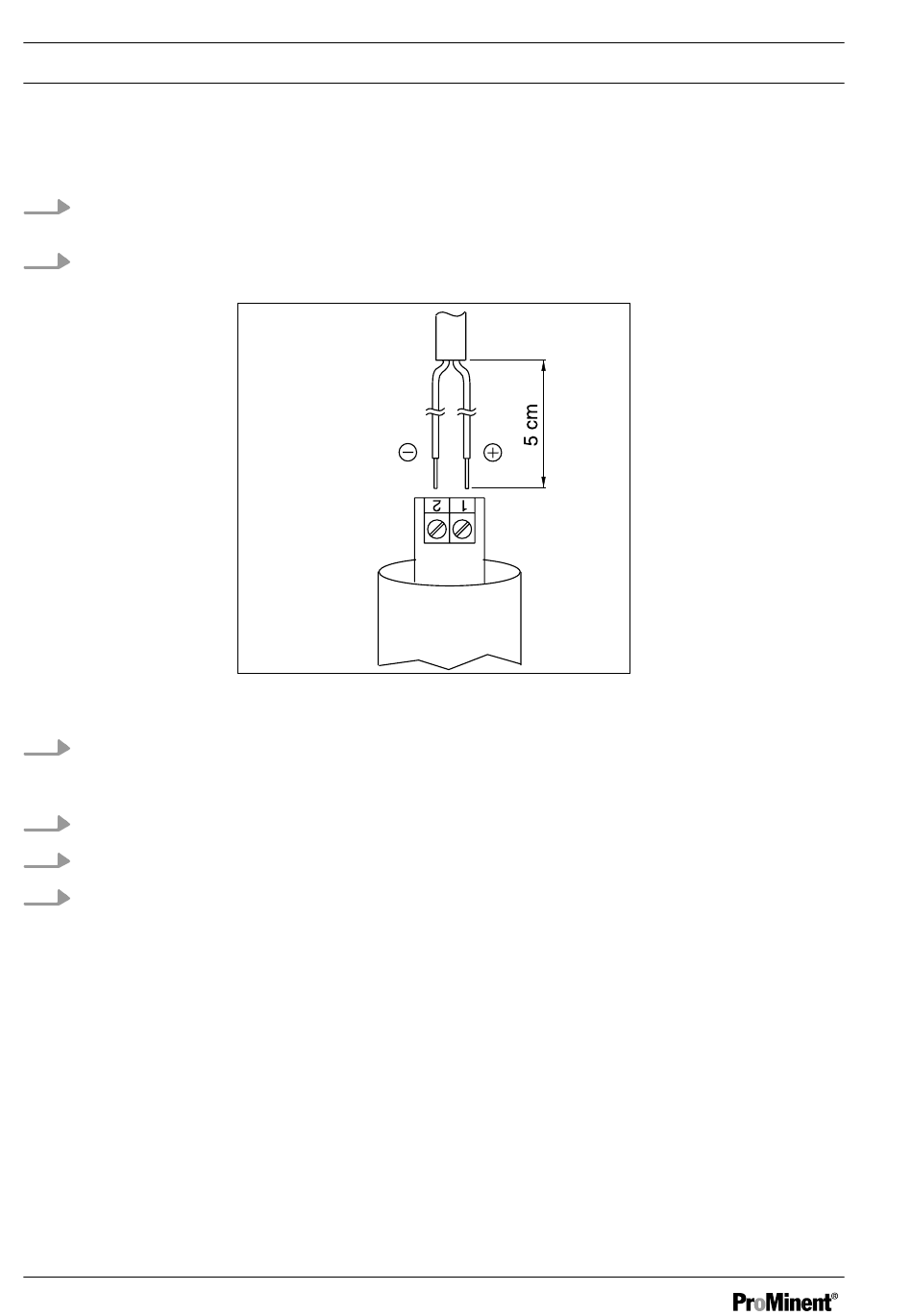

Abb. 3: 2-Leiter-Anschluss.
Isolieren Sie die Kabelenden ab, versehen Sie die Kabelenden mit Aderendhülsen
3.
(⌀ max = 0,5 mm
1 = Plus, 2 = Minus.
Bevorraten Sie ca. 5 cm der Messleitung im Oberteil des Sensors.
4.
Ziehen Sie die Klemmschraube der Verschraubung fest.
5.
Schieben Sie das Oberteil des Sensors ganz in den Sensorschaft ein und ziehen Sie das
6.
Oberteil des Sensors im Uhrzeigersinn bis zum Anschlag an.
20
) und verbinden Sie die Kabelenden mit dem 2-Leiter-Anschluss:
2
A0102
